名称：多热源集成供热系统

专利人： 钟国君

专利号：201410408824.2

技术领域

本发明涉及一种供热系统，尤其涉及一种利用太阳能技术、空气源热泵 技术、空调废热回收技术、以及现有城市供暖技术的多热源集成供热系统。

背景技术

社会发展的目标是：满足人民群众日益增长的物质与文化生活的需要， 使其和生产力成正比。目前，随着人们生活水平日益提高，生活卫生热水和 采暖需求也越来越高，一般要求达到全天候24小时供应热水，一年四季室 温可控。对于非国家规定采暖区域的冬季和采暖地区的采暖期前后过渡期， 现在人们也提出采暖需求。

目前，楼宇供热系统的三种主要能源的应用现状如下：

首先，太阳能，属于无污染可再生能源利用，全世界都在推广采用，但 受季节、气候条件和地域影响，不稳定、不可控。同时也受到安装位置限制， 很多建筑不具备安装条件，所以应用有限。而即使采用，要满足全年全天候 使用要求还要有配备其它热源。对公共建筑因所需热负荷较大，太阳能可靠 性不能保证，影响商业运营，应用非常有限；住宅热水应用占一定比例，但 也不理想。

其次，随着人们生活水平提高，安装空调系统建筑越来越多，“回收空 调废热和利用制冷系统的热泵原理制热”就成为可能。目前，属于初步的应 用阶段，南方地区有政策引导，比北方多一些，因气候条件原因，越往南方 越多，但都还不是主流。在寒冷和严寒地区，热泵机组冬季无法运行，或效 率极低，不能满足全年使用要求。

再次，在国家规定采暖地区的采暖期间，城市供热系统(有城市集中供 热、区域集中供热、或自建热源)已经普及，而且安全可靠。但几乎所有公 共建筑和住宅中的生活热水还要自建热源(利用电、天然气等能源)来解决， 在欧洲同纬度国家大都利用城市供热系统解决生活热水，甚至包括夏季生活 热水。

综上所述，目前楼宇供热系统的三种主要能源都有其自身局限性，也是 其不能广泛应用的主要原因。

发明内容

本发明的目的在于提供一种可将多种热源集成在一起，从而能够稳定、 安全地解决楼宇四季全天候热水和采暖的多热源集成供热系统。

为实现上述目的，本发明的一种多热源集成供热系统的具体技术方案 为：

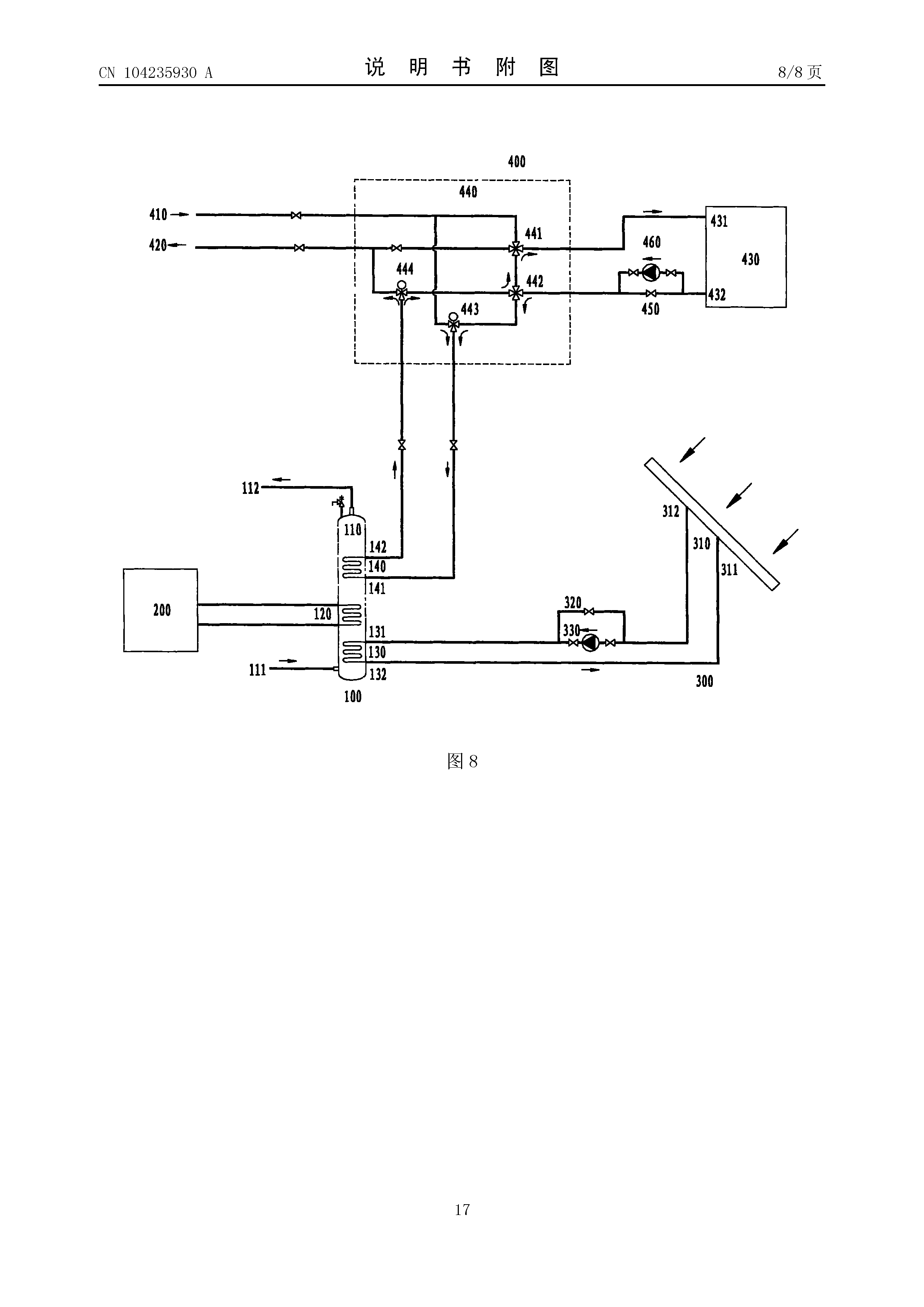

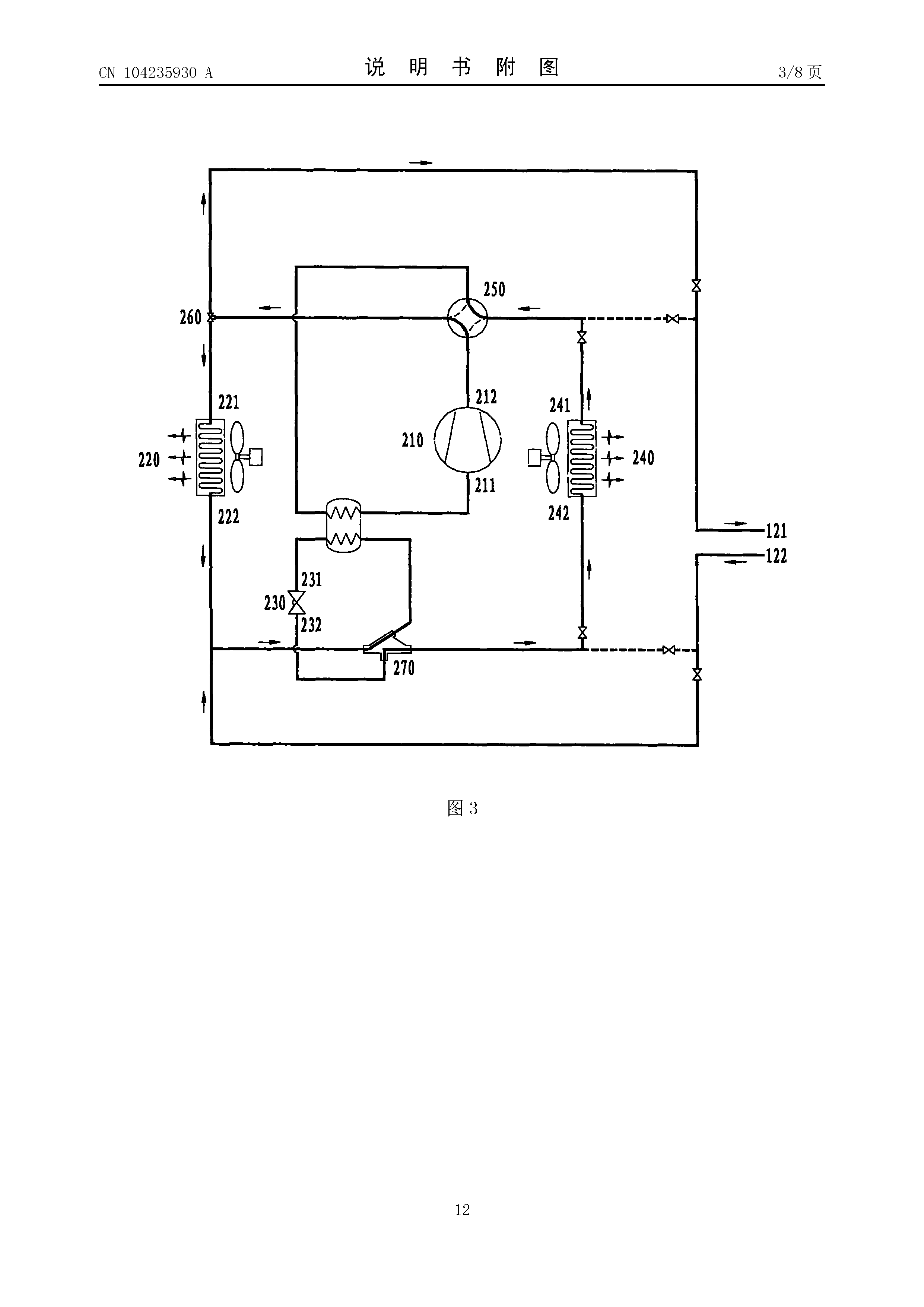

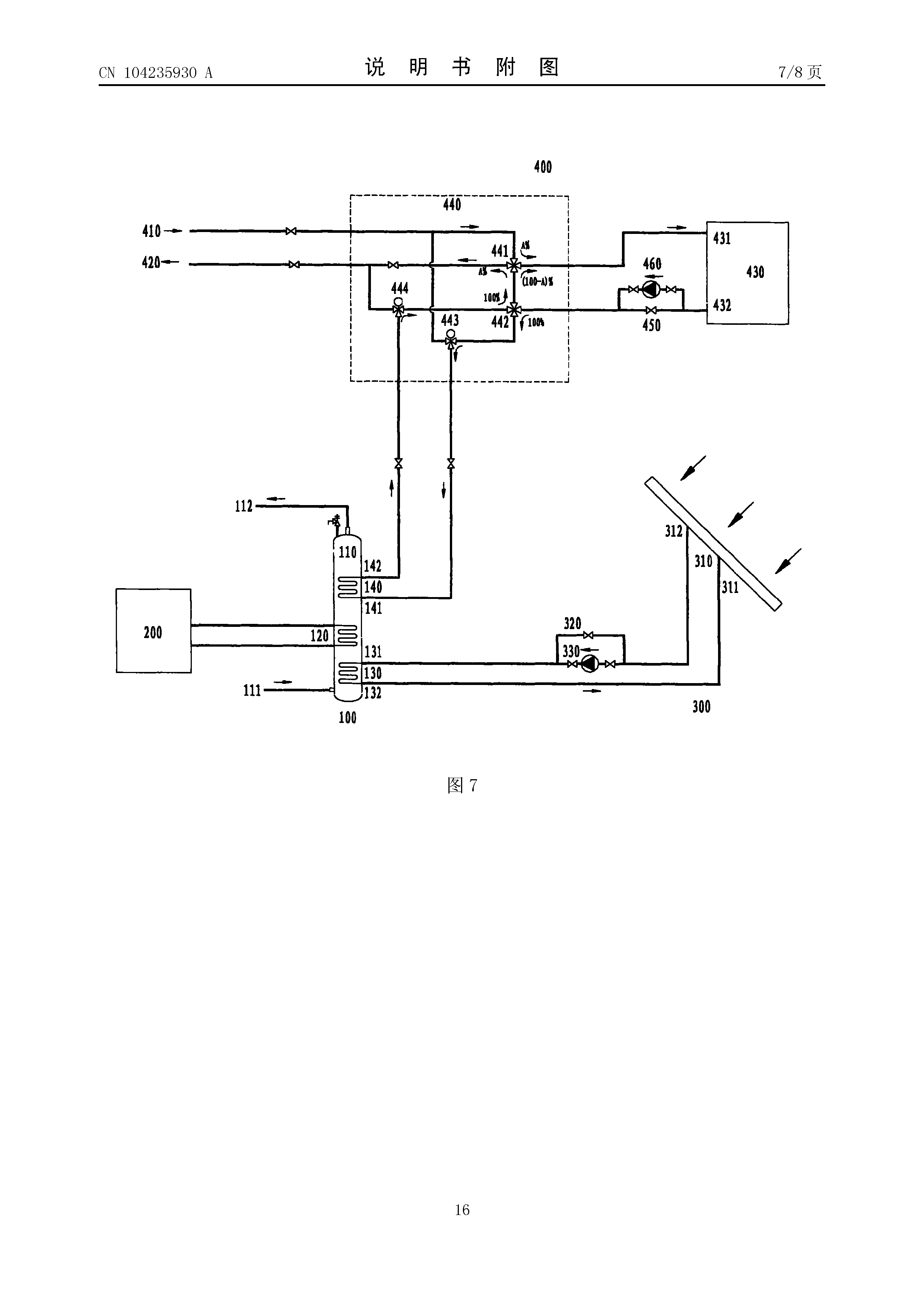

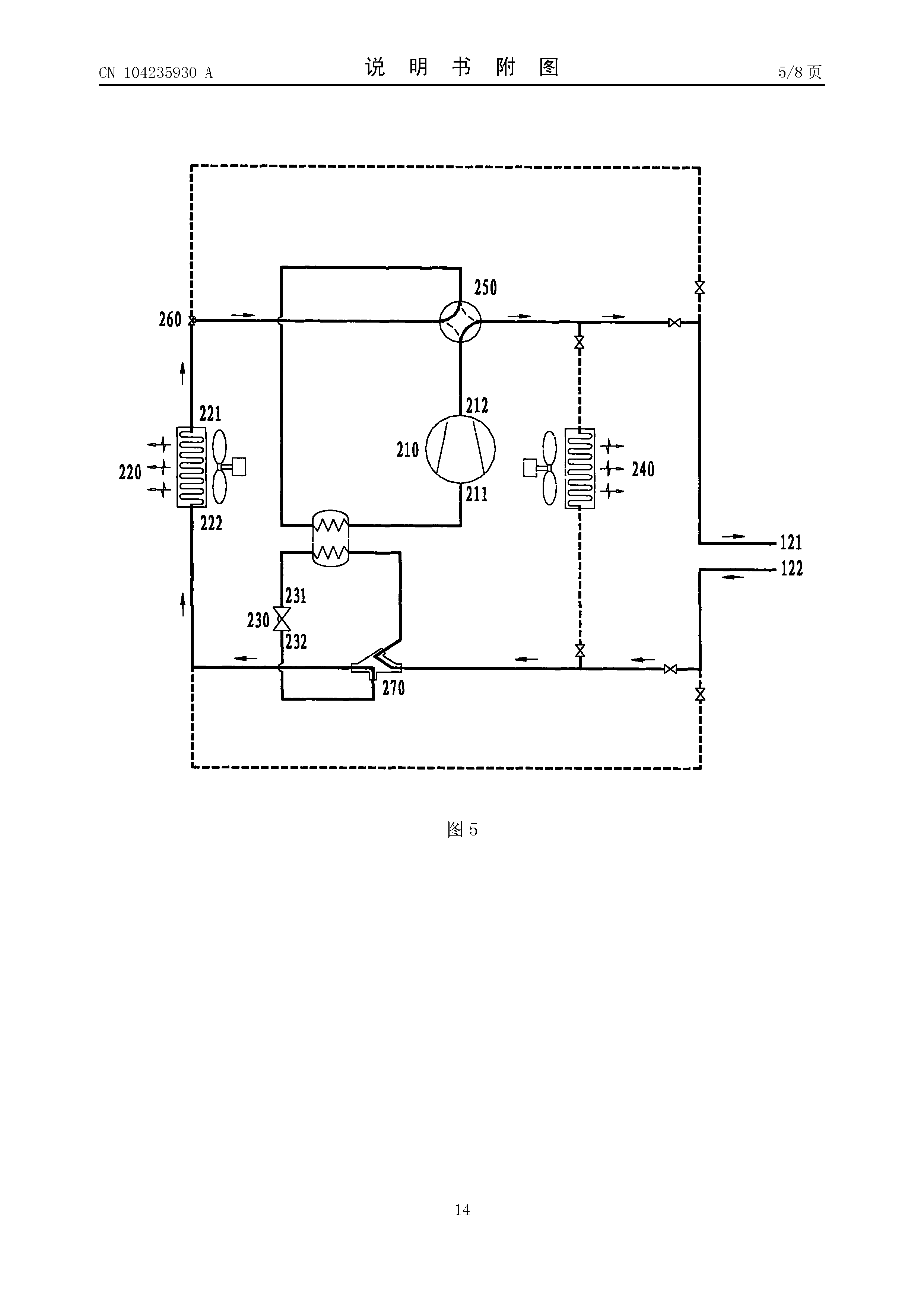

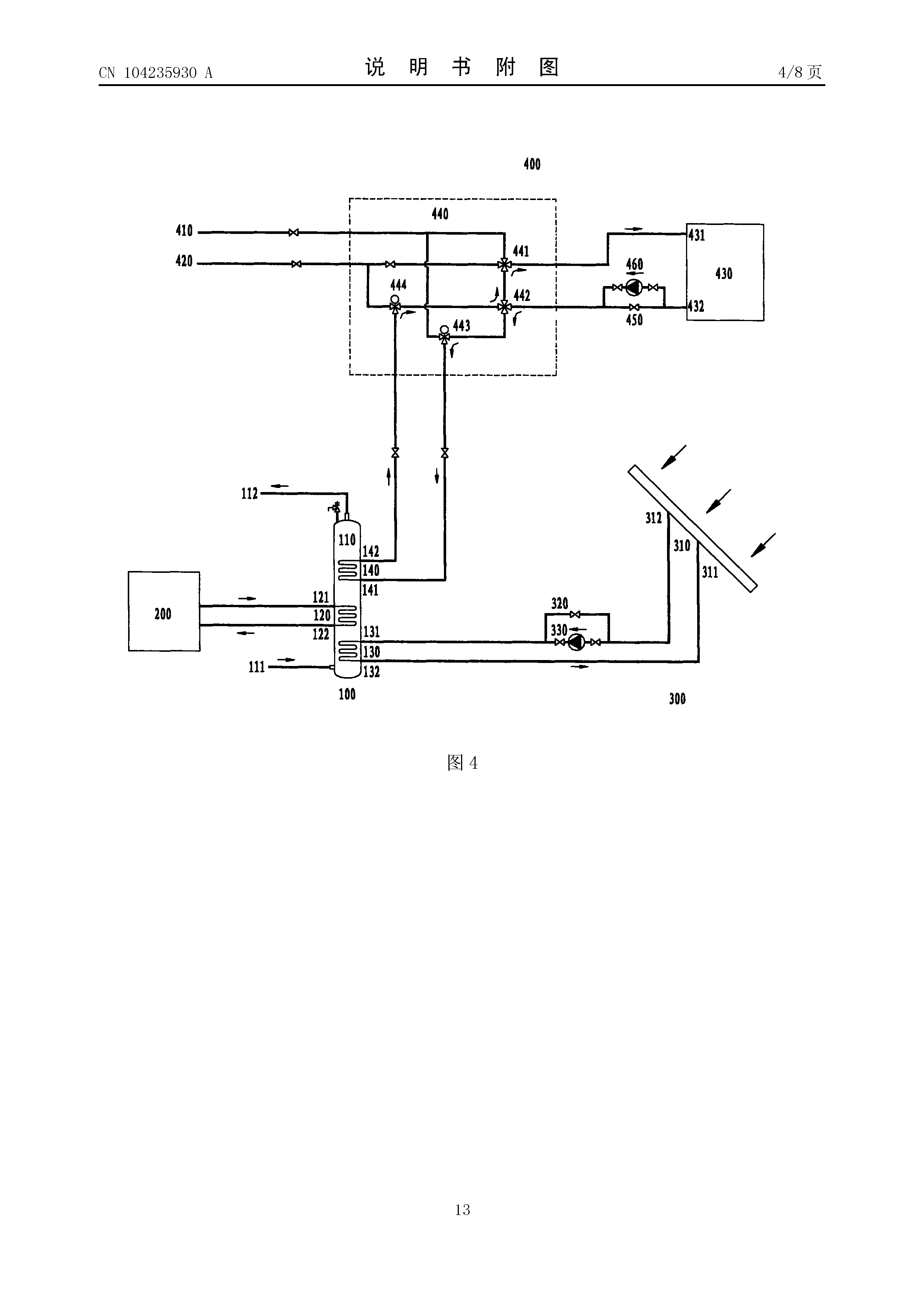

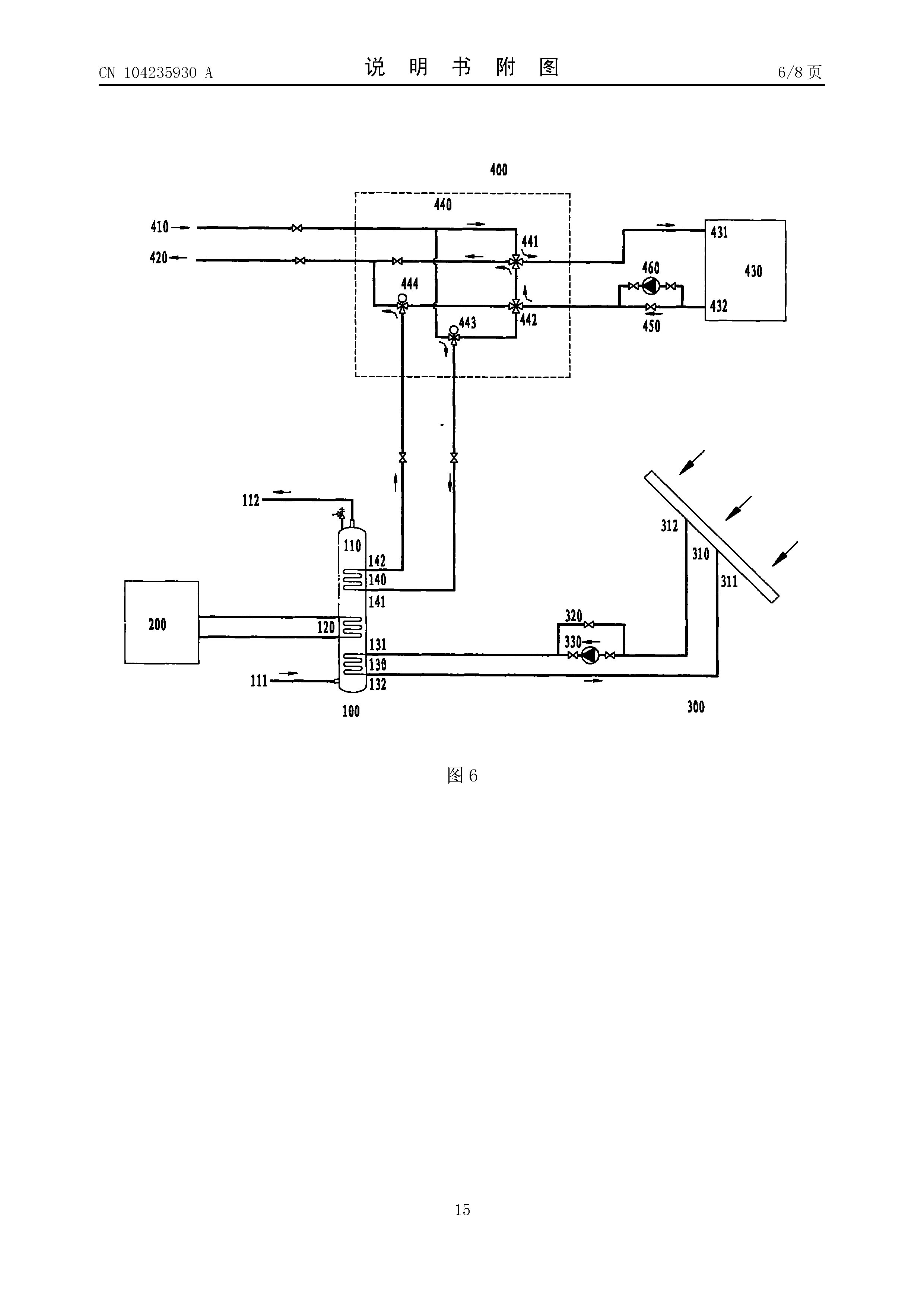

一种多热源集成供热系统，用于用户的采暖和热水供应，包括热水生产 系统，以及与热水生产系统相连的空调系统、太阳能系统和集中供暖系统； 空调系统、太阳能系统和集中供暖系统可作为热水生产系统的热源，以生产 热水；空调系统和/或太阳能系统可为集中供暖系统提供热能，以为用户提 供采暖或通过集中供暖系统将热能存储在供暖热网中。

本发明的多热源集成供热系统具有以下优点：

1)本发明的多热源集成供热系统，在夏季通过回收空调废热减少了温 室气体的排放，减轻城市热岛效应，即有经济效益，又有社会效益。

2)本发明的多热源集成供热系统，通过各种热源之间互补，实现楼宇 全天候室温可控、生活热水24小时稳定供应，人们生活舒适度全面提高；

3)本发明的多热源集成供热系统，充分利用太阳能，同时将楼宇富余 的太阳能热输送到供暖热网，产生经济效益，激励投资利用太阳能；

4)本发明的多热源集成供热系统，充分利用现有资源(城市供热系统)， 给供热企业创造了新的利润增长点；

5)本发明的多热源集成供热系统，会淘汰大量电热水器(电热水器是 电能的最低级利用)，淘汰大量建筑内部自建的生活热水锅炉，减轻对城市 环境的污染。
