名称:双层夹水隔温隔热玻璃

专利号:202323092165.X

专利人: 沈伟

技术领域

本实用新型涉及玻璃技术领域,具体为双层夹水隔温隔热玻璃。

背景技术

随着时代的发展,社会的进步,汽车也步入了千家万户,从刚开始的简单代步工具,到现在汽车上配有各种高档电子产品,舒适的驾乘环境,无不体现出人们对美好生活的向往与追求。

对于驾驶汽车的人员来说,驾驶员左侧靠窗的部位比右侧部位更黑是一种十分常见的现象,这是因为对于目前大部分车辆用玻璃来说,其隔热防晒效果欠佳,驾驶员靠近车窗的左侧部位更容易被太阳晒到,因此会出现以上所描述的现象;

而为了避免被晒黑晒伤,各种防晒隔热的方法应运而生,但是部分防晒隔热的举措在实际使用时存在一定的安全隐患,易对安全驾驶造成影响。

实用新型内容

本实用新型的目的在于提供双层夹水隔温隔热玻璃,以解决上述背景技术中提出的问题。

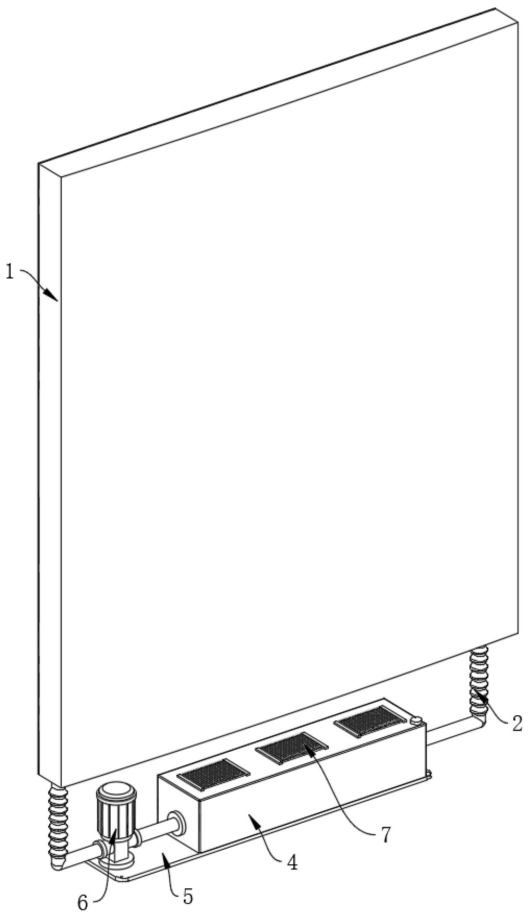

为实现上述目的,本实用新型提供如下技术方案:双层夹水隔温隔热玻璃,包括双层玻璃、水泵和水箱,还包括:

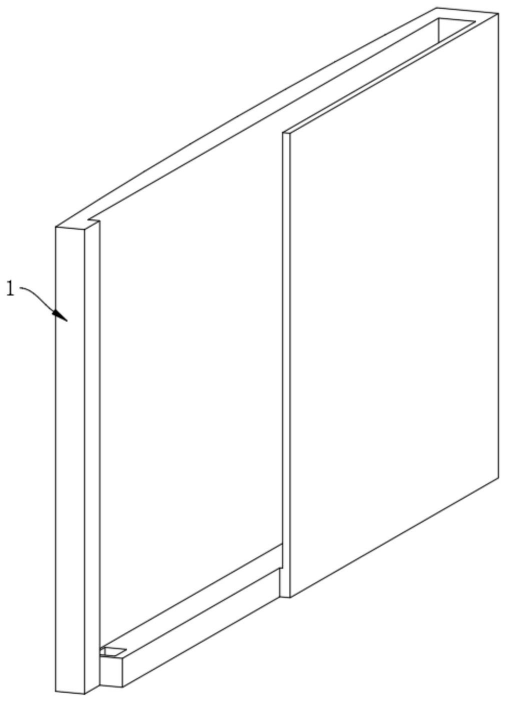

开设于双层玻璃内部的空腔,所述双层玻璃底部的两侧均开设有扁孔,扁孔与空腔连通设置,所述双层玻璃底部的两侧均固定连接有与扁孔连通设置的管夹,所述管夹的底部连通设置有输水管;

分别连通设置于水泵进水口和出水口的进水管和出水管,进水管与一侧输水管连通设置,出水管的一端与水箱一侧的表面连通设置,另一侧输水管的一端连通设置有连接管,连接管的一端与水箱另一侧的表面连通设置。

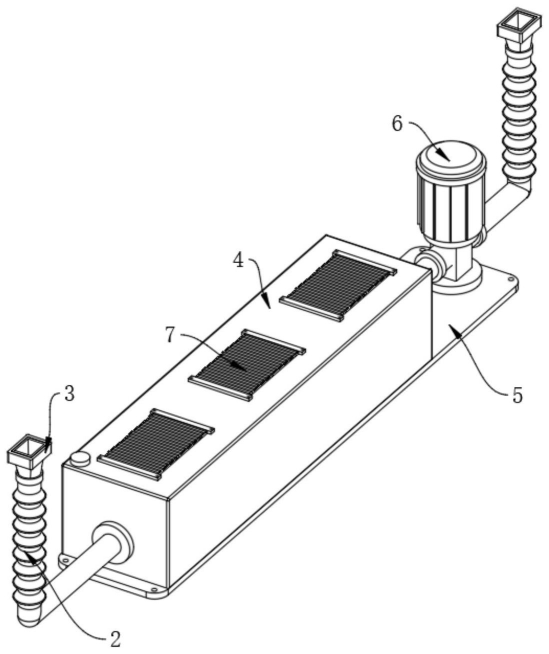

优选的,所述水箱的顶部安装有散热翅片。

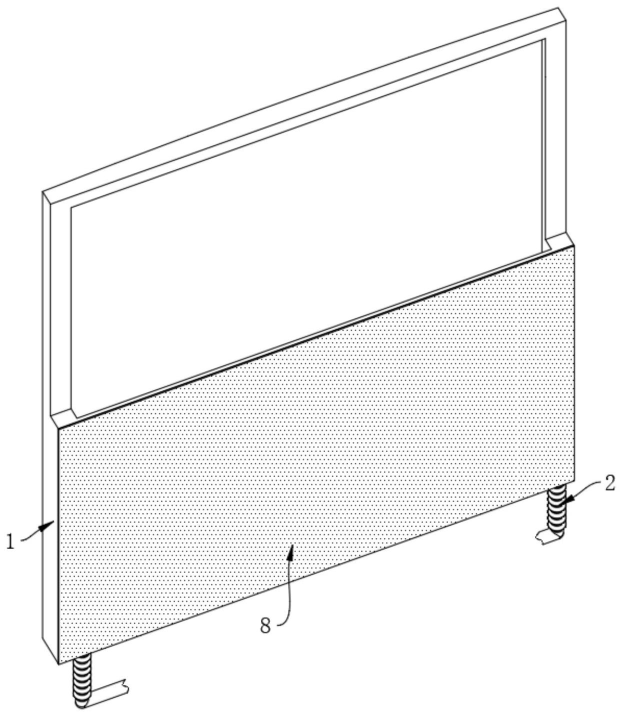

优选的,所述双层玻璃一侧的表面设置有纳米透明隔热涂料,所述纳米透明隔热涂料的厚度小于双层玻璃的厚度。

优选的,所述双层玻璃另一侧的表面为弧形设计。

优选的,所述水泵的底部固定连接有横板,所述水箱的底部与横板的顶部固定连接。

优选的,所述输水管的材质为可伸缩软管。

优选的,所述纳米透明隔热涂料纵截面的尺寸与双层玻璃纵截面的尺寸相等。

优选的,空腔的厚度大于等于1mm。

优选的,进水管和出水管的内径与外径均相等。

与现有技术相比,本实用新型的有益效果如下:

本实用新型通过对冷却液的循环,可实现对阳光中热量进行吸收的目的,以减少太阳直射对驾驶员驾驶舒适度造成影响的可能性,同时本隔热玻璃通过循环的红色冷却液还可对阳光中的紫外线进行过滤,从而达到防晒的目的,解决了目前部分玻璃在使用时,隔热以及防晒效果欠佳,驾驶员易出现左侧被晒黑,且目前部分防晒隔热方式在使用时,易对安全驾驶造成影响的问题。
