名称：一种小型自动灭火装置

专利人： 陈明涛

专利号：202221259555.4

技术领域

本实用新型涉及灭火装置技术领域，特别是一种小型自动灭火装置。

背景技术

对于大中型建筑物、大型车船、大型设备等有消防需求的典型场所，由于不仅有完备的消防法规要求，而且市面上遍布可适用于这些场合的较为成熟、可靠的各种消防设施、消防设备。因此，一般此类场所的消防安全较有保障。

而对于一些空间窄小的场所，例如：电梯轿厢、小储藏室、面积较小的家庭居室、家庭厨房、小型车船等，往往也存在较大的火灾安全隐患。以电梯轿厢为例，电梯轿厢内发生火灾时，经常发生突然，火势发展迅速、猛烈，电梯内很难灭火，人员也难以逃生；以小储藏室为例，内部经常放置大量物品且经常无人，一旦发生火灾，很难被及时发现并扑灭。可见，一些空间窄小的场所，也有强烈的消防需求，需要配备适合空间窄小场所使用的自动灭火装置。

现有技术的自动灭火设备，大多结构复杂，体积较大，且一般需要在使用场所进行布设管道、线路等安装工作，很难适用于空间窄小的场所。因此，对于一些空间窄小的场所，目前一般仍采用传统方法，即配备一定数量的灭火器、采用人工灭火。突然发生火灾时，如果现场没有配备消防设施，或现场配备了消防设施但却无人能及时、正确地使用，往往会造成较为严重的后果。

因此，亟需设计一种可适用于空间窄小的场所，能及时探测、迅速扑灭火灾的小型、自动化、安装使用方便的灭火设备。

实用新型内容

本实用新型的主要目的是克服现有技术的缺点，提供一种小型自动灭火装置，可自动探测是否发生火灾，当发生火灾时，可根据现场的火灾探测信号或外部输入的指令，控制电控阀门自动释放灭火剂灭火；也可以由现场人员干预自动灭火装置的自动工作过程，现场人员可以直接手动操作自动灭火装置灭火；另外，当本装置的自动灭火功能失效且不能由现场人员操纵本装置灭火时，热敏喷头在高温作用下会自动打开释放灭火剂灭火；体积小、自动化程度高、可靠性高、免安装、使用方便，可避免误操作，尤其适用于空间窄小的场所使用。

本实用新型采用如下技术方案：

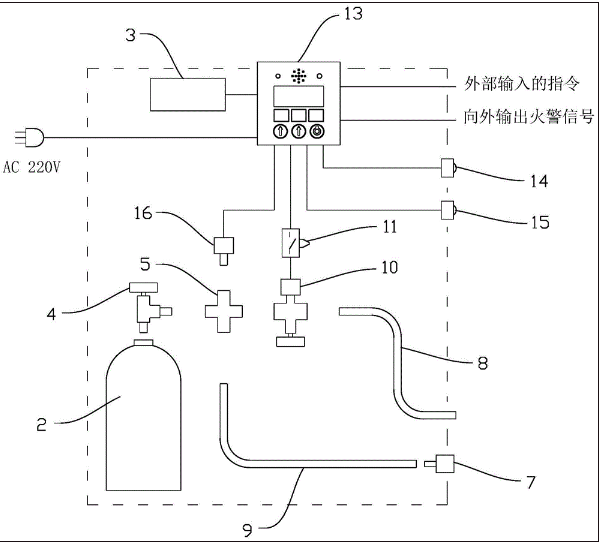

一种小型自动灭火装置，包括：

灭火剂储存容器，用于储存灭火剂，出口连接有用于控制出口打开与封闭的容器阀；

管路系统，包括管道、电控阀门、灭火剂释放口及热敏喷头；管道进口与灭火剂储存容器出口相连通，并形成两并联出口管路，一出口管路上安装电控阀门且出口与灭火剂释放口相连通，另一出口管路的出口连接热敏喷头；

控制系统，包括火灾探测装置及控制模块，火灾探测装置用于探测使用环境是否发生火灾；控制模块与火灾探测装置电连接和/或通信连接，并连接控制所述电控阀门，利用控制电控阀门的供电的通断来实现对电控阀门的开关控制；

及电源模块，用于为管路系统及控制系统中用电元件供电。

进一步地，所述控制系统还包括压力检测装置，压力检测装置安装于灭火剂储存容器的容器阀后端管路上，用于检测压力信号；控制模块与压力检测装置电连接和/或通信连接。

进一步地，所述电控阀门采用手自一体电控阀门，具有手动操作装置，手自一体电控阀门供电回路中串接有自复位触点开关，自复位触点开关用于在被触发时使手自一体电控阀门断电，手动操作装置仅在手自一体电控阀门断电时可执行手动打开或关闭阀门操作。

进一步地，所述小型自动灭火装置还包括具有开口的壳体，壳体上配设有用于打开或封闭所述开口的盖板，所述手自一体电控阀门及自复位触点开关均安装在壳体内部，所述自复位触点开关在所述盖板打开时被触发。

进一步地，所述火灾探测装置包括一个单一类型火灾探测器，或一个复合火灾探测器，或多个不同类型的火灾探测器。

进一步地，所述压力检测装置采用压力传感器或压力表。

进一步地，所述控制模块采用控制器，控制器用于采集火灾探测装置输出信号判断是否发生火灾，并在判断火灾发生时，输出电信号对电控阀门进行控制；或接收外部指令信号，根据外部指令对电控阀门进行控制；

或所述控制模块采用逻辑控制电路，用于在输入信号与输出信号之间构成设定的逻辑映射关系，实现在火灾发生时，输出电信号对电控阀门进行控制。

进一步地，所述控制系统还包括报警装置及紧急启动/停止按键；所述控制模块连接并控制报警装置；所述紧急启动/停止按键与控制模块电连接，用于手动对电控阀门进行紧急开关控制。

进一步地，所述小型自动灭火装置包括多个灭火剂储存容器、一管路系统，管道形成有多个并联进口管路、两个并联出口管路，多个进口管路与两个出口管路均相互连通；多个进口管路分别与多个灭火剂储存容器出口一一对应连通，各进口管路上分别安装有单向阀；一出口管路上安装电控阀门且出口连通至灭火剂释放口；另一出口管路的出口连接热敏喷头；多个灭火剂储存容器共用两出口管路、电控阀门、灭火剂释放口和热敏喷头；

或包括多个灭火剂储存容器及与多个灭火剂储存容器一一对应设置的多个管路系统，多个管路系统的电控阀门分别连接控制模块，多个灭火剂储存容器分别控制开启或关闭。

进一步地，所述电源模块用于将外部电源提供的交流电转换为直流电为各用电元件供电，电源模块包括可充电电池，用于在外部电源中断时切换成可充电电池为各用电元件供电。

由上述对本实用新型的描述可知，与现有技术相比，本实用新型具有如下有益效果：

第一，本实用新型通过设置灭火剂储存容器、管路系统、控制系统及电源模块，可利用火灾探测装置自动探测是否发生火灾，当判断发生火灾时，通过控制模块对电控阀门进行控制，自动释放灭火剂灭火，并通过报警装置发出报警信号；电控阀门采用手自一体电控阀门，提供手动、自动两种控制电控阀门的方式；同时，通过与手自一体电控阀门并联安装热敏喷头，热敏喷头在火灾高温的作用下会自动打开释放灭火剂灭火，无需控制及人工操作，即使装置断电也能保证在发生火灾时自动释放灭火剂；具有自动释放、手动释放、受热释放三种灭火剂释放方式，可有效提高自动灭火装置的可靠性；具有体积小、自动化程度高、可靠性高、使用方便、免安装、便于携带、结构简单、成本低等优点，尤其适用于空间窄小的场所使用。

第二，电源模块内部安装有可充电电池，当外部220V交流电源供电中断或异常时，电源模块可自动切换成内部可充电电池供电，可提高电源模块的供电可靠性。

第三，自动灭火装置配备多只不同类型火灾探测器或一只复合火灾探测器，可有效提高火灾探测的可靠性。

第四，通过在容器阀后的管路上安装压力检测装置，可判断灭火剂储存容器的内部压力是否正常、灭火剂储存容器的容器阀后的管路是否处于完全封闭状态，对灭火剂储存容器中灭火剂及管路状态进行监测，以及时补充灭火剂、替换灭火剂储存容器或维修管路，始终保持灭火剂充足且管路密封良好，保证发生火灾时装置的工作可靠性。

第五，手自一体电控阀门连接自复位触点开关，当自复位触点开关被触发时，手自一体电控阀门自动断电，进入手动操作模式；通过将手自一体电控阀门及自复位触点开关安装于壳体内，并设置盖板进行遮挡，人或其它物体的无意动作既不会触及手动操作装置，也不会使手动操作装置动作，只有当盖板开启时才触发自复位触点开关动作，切断手自一体电控阀门的供电，进入手动操作模式，操作方便，且可避免误操作。

第六，通过设置紧急启动/停止按键，在自动灭火装置开机正常运行时，可手动紧急控制电控阀门打开喷射灭火剂，或者使电控阀门关闭停止喷射灭火剂，可实现在装置通电状态下的手动快速紧急控制，使用灵活便捷。
