专利名称：一种用于水田耙地车上的喷雾装置

专利人：潘静辉

专利号：202421931541.1

技术领域

本实用新型涉及一种喷雾装置，具体涉及一种用于水田耙地车上的喷雾装置。

背景技术

水田耙地的目的主要包括平整种植面、改变土壤结构、均匀基础肥、以及控制杂草和植物根须。目前水田耙绝大多数采用机械化作业，采用拖拉机挂载耙地农机具进行耙地作业。耙地作业完成后，需要及时喷施农药进行水葱草的消除作业，以往的喷施作业需要人背着喷雾器穿着靴子在泥泞的水田中行走，劳动强度十分大且存在一定的人身安全风险。

有鉴于此，本案提出一种用于水田耙地车上的喷雾装置，在耙地的过程中完成水葱草消除农药的喷施。

实用新型内容

本实用新型的目的在于提供一种用于水田耙地车上的喷雾装置，在耙地的同时喷施水葱草消除农药，相较于传统的人工喷施方式，大大降低了劳动强度，也避免了人身安全风险。

本实用新型的技术方案为：

一种用于水田耙地车上的喷雾装置，包括车体以及设置在车体后端的耙地机，所述车体前端固定设置有支架，所述支架上固定设置有转动接头，所述转动接头一端通过管路与固定在车体上的电动喷雾器连接，另一端与喷杆连接；

所述喷杆远离转动接头的一端螺纹连接有喷头；

所述支架上设置有摆动机构，所述摆动机构与喷杆活动连接，在摆动机构的驱动下，喷杆做往复摆动。

进一步，所述摆动机构包括轴、轮盘以及连杆，所述轴的一端与支架转动连接，轴的另一端与轮盘中心固定连接；轮盘上固定连接有偏心杆，所述偏心杆与连杆的一端转动连接，连杆的另一端与喷杆铰接；所述轴与驱动电机通过齿轮啮合连接。

优选的，所述喷杆为伸缩式结构。

采用上述技术方案的本实用新型能够带来如下有益效果：

相较于传统的人工喷施方式，本实用新型具有降低劳动强度，避免了人身安全风险的优势。

附图说明

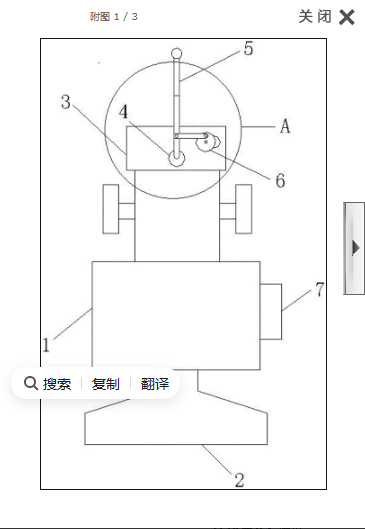

图1为本实用新型的结构示意图；

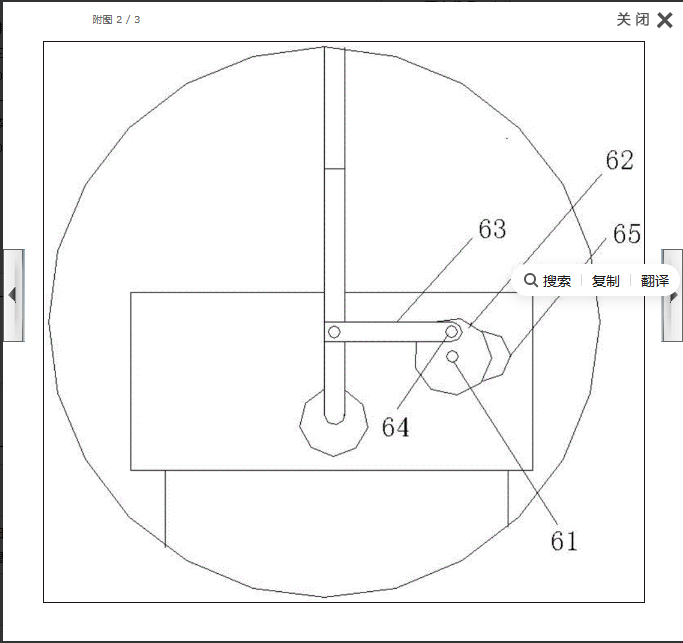

图2为图1中A处的放大图；

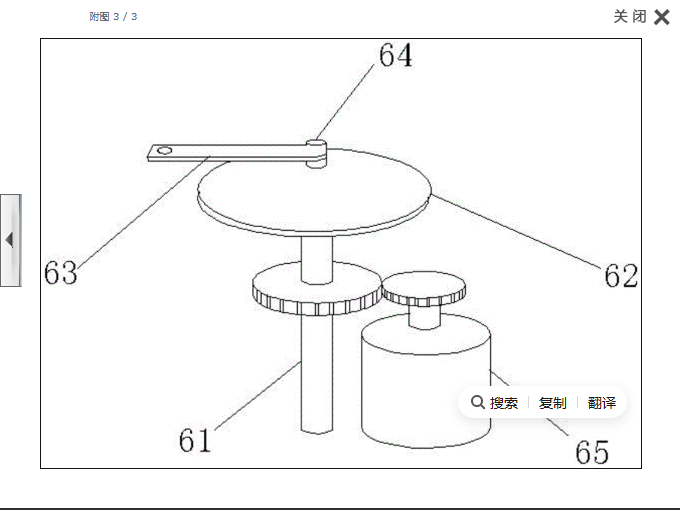

图3为本实用新型的摆动机构的结构示意图。

图中，1-车体、2-耙地机、3-支架、4-转动接头、5-喷杆、6-摆动机构、7-电动喷雾器、61-轴、62-轮盘、63-连杆、64-偏心杆、65-驱动电机。

具体实施方式

如图1及图2所示，一种用于水田耙地车上的喷雾装置，包括车体1以及设置在车体1后端的耙地机2；为了能够实现在耙地的同时进行农药的喷施作业，在车体1前端固定设置有支架3，具体的，支架3可以通过螺栓连接在车体1前方的配重块上，以使得支架3可拆卸；支架3上固定设置有转动接头4，所述转动接头4一端通过管路与固定在车体1上的电动喷雾器7连接，另一端与喷杆5连接，具体的，转动接头4不可旋转的部分与支架3固定连接，该不可旋转的部分通过管路与电动喷雾器7连接；所述转动接头4上可以旋转的部分与喷杆5的一端连接，喷杆5的另一端即喷杆5远离转动接头4的一端螺纹连接有喷头；喷杆5与摆动机构6活动连接，在摆动机构6的驱动下，喷杆5以转动接头4为圆心，在一定范围内进行往复摆动，以对一定范围的水田进行农药喷施作业；具体的，如图3所示，所述摆动机构6包括轴61、轮盘62以及连杆63，所述轴61的一端与支架3转动连接，轴61的另一端与轮盘62中心固定连接；轮盘62上固定连接有偏心杆64，所述偏心杆64与连杆63的一端转动连接，连杆63的另一端与喷杆5铰接；所述轴61与驱动电机65通过齿轮啮合连接；

需要说明的是，电动喷雾器7可以根据实际需自由放置在车上的任何位置，要固定牢靠；

为了使得喷头喷施的范围可以调节，所述喷杆5设置为伸缩式结构；具体的，喷杆5主要包括有内管和套设在内管上的外管，内管与外管之间滑动连接；在摆动机构6的摆动范围内，喷杆5越长，喷施的范围就越大。

以下简述本实用新型的工作过程：

在耙地的同时，给电动喷雾器7以及驱动电机65通电，电力由车体1上的蓄电池提供；摆动机构6带动喷杆5做往复摆动，药液通过喷头喷施在车体1行进方向的一定范围内；在耙地的同时完成农药的喷施工作，不在需要人工背着喷雾器进行喷施作业，有效的降低了劳动强度，也降低了人身安全的风险。

以上所述，仅为本实用新型的较佳具体实施方式，并非是对本实用新型的限定；任何本领域技术人员，在不脱离本实用新型的指引下，所做出的等效替换与修饰，均视为落入本实用新型的保护范围。
