6. 专利名称:一种适用于数字货币及区块链交易的通用IC电子章及其交易机
专利号:201911013346.4
专利权人:陈国民
项目简介:本发明公开了适用于数字货币及区块链交易的通用IC电子章及其交易机;电子章包括数字存储的内置内核模块、IC芯片及接触磁环;IC芯片端子镶嵌在章体的一端面中心位置;磁环镶嵌在端子的同一端面上;本发明还公开了一种可适用于数字货币及区块链交易的通用IC电子章配套使用的交易机。本发明采用数字存储的内置内核模块与IC芯片功能组合的一体化章体总成,形式新颖,携带方便,易于操作,其内置内核模块不但具有数字货币及区块链交易和货币直接存取功能,且可兼容城市IC卡的一卡通的使用功能;总成本极低,推广使用价值大;使用时,将该电子章插入具有IC芯片读卡器的凹孔的交易机上,与凹孔内对应的设置磁端联接,便可自动进行交易操作。

技术领域

本发明涉及一种可适用于进行数字货币及区块链交易的设备,尤其涉及一种适用于数字货币及区块链交易的通用IC电子章及其交易机。

背景技术

传统的金融流通及交易形式随着金融业交易规模的不断增长,以远不能满足金融业运行的需要;现有银行存取款的通用方法是采用银行IC卡刷卡来实现的,商场及服务等行业是多为第三方支付交易来实现;近年来区块链技术的发展和运用异军突起,在计算资源还是存储资源上在金融业占有较大的比例,再就是数字货币技术的的研发也在积极的演进过程中;由于数字货币作为法定货币必须由央行来发行;无论是区块链技术的应用,数字货币的发行、流通和交易,都应当遵循传统货币与数字货币一体化的思路,实施同样原则的运行管理的模式;故在此研发的一种适用于数字货币及区块链交易的通用IC电子章及其交易机,有着积极的创新发展和现实的社会意义。

发明内容

针对现有货币存在的形式及使用的上述需要,本发明提供了一种具有统一兼备功能的可替代IC卡的,适用于大众化使用的数字货币及区块链交易的通用IC电子章。

同时,本发明还提供了一种适用于数字货币及区块链交易的通用IC电子章配套使用的交易机。

本发明的目的是这样实现的:一种适用于数字货币及区块链交易的通用IC电子章,

其特征在于:包括章体、IC芯片连接端子、磁环、内置内核模块;所述IC芯片连接端子镶嵌在章体的同一端面上;所述磁环镶嵌在章体的IC芯片端子的外围,且与IC芯片连接端子位于章体的同一端平面上;内核模块与所述IC芯片连接端子电连接。本发明的IC电子章,采用数字存储的内置内核模块与IC芯片功能组合的一体化章体总成,形式新颖,携带方便,易于操作

进一步地:所述磁环为封闭式环状体,环状结构的磁环按一定的间距镶嵌在IC芯片端子的外围。封闭式环状体磁环能起到更快、更准确的连接作用,便于IC芯片端子准确的连接定位。

进一步地:所述章体上设有用于连接的便携通孔,所述便携通孔靠近章体设置在远离IC芯片连接端子的一端。便携通孔便于章体的携带和连接,通过便携通孔方便地与外部部件连接,如连接在钥匙扣上等;而且连接在钥匙扣上能防止丢失。

一种适用于数字货币及区块链交易的通用IC电子章的交易机,包括交易机兼容的IC芯片及内核数字读卡器的交易机连接端子,以及设置在交易机上的LED显示屏、操作面板、数字货币与现金互兑出入口和交易记录出票口;其特征在于:所述交易机上还设有与权利要求1至3中任一项权利要求中所述的章体配合使用的章体联接凹孔,所述章体联接凹孔内设置有与章体的磁环相对应吸合的凹孔端磁体,使章体IC芯片端子与交易机上的交易机连接端子联接;其中IC芯片及内核数字读卡器设置在章体联接凹孔的内侧端面上,能通过连通的章体IC芯片端子读取章体内置内核模块的数据,使所述交易机与章体实现电路连接。在使用时,将电子章插入具有读卡功能的凹孔内,磁体相吸引联接,使该电子章磁环与凹孔内的磁体相互吸附,实现章体IC芯片端子与凹孔内的端子联接;交易机通过IC芯片读卡器识别(读取)电子章的内核数据实现驱动运行,输入代码后便可轻松自动进行相关操作。

进一步地:所述章体联接凹孔的横截面为与章体的形状相匹配矩形或圆形,这两种形状便于制作和携带。

进一步地:所述交易机固定设置IC芯片及内核数字读卡器,且IC芯片及内核数字读卡器与章体IC芯片端子是兼容的。固定设置,便于延长使用寿命;而且具有良好的兼容性,便于长期、稳定使用和运行。

本发明的一种适用于数字货币及区块链交易的通用IC电子章,与现有技术相比,具

有如下优点:

1)本发明的IC电子章,采用数字存储的内置内核模块与IC芯片功能组合的一体化章体总成,形式新颖,携带方便,易于操作,其电子章内置内核模块不但具备数字货币及区块链交易功能,且具有货币直接存取功能,还可兼容城市IC卡的一卡通的使用功能;

2)IC芯片端子和磁体设置在章体的端面上,使用时与具有该电子章配套使用凹孔的交易机上操作,将该电子章插入具有读卡功能的凹孔内,磁体相吸引联接,使该电子章磁环与凹孔内的磁体相互吸附,实现章体IC芯片端子与凹孔内的端子联接;交易机通过IC芯片读卡器识别及连通电子章的内存内核数据实现驱动运行,输入代码后便可轻松自动进行相关操作,不但具有使用的便捷性,且因外触通,对配套改进后的柜台系统及交易机的保护性更强,维修量减少。

3)在电子章的柱体上设有用于将章体与钥匙链相连的通孔,携带时,只需通过该通孔与钥匙链连接,携带更为方便,而且更为人们所接受和认可;使用后的保管性更强,是适用于大众化使用的交易必备硬件。

附图说明:



图1:为本发明的实施例一的结构示意图;

图2:为本发明的实施例二的结构示意图;

图3:为本发明的配套交易机结构示意图;

图中标记为:1—章体、2—IC芯片联接端子、3—磁环、4—内核模块、5—便携通孔、6—圆形章体、7—交易机、8—LED显示屏、9—操作面板、10—互兑出钞口、11—交易记录出票口、12—章体联接凹孔、13—凹孔端磁体、14—交易机连接端子、15—IC芯片及内置内核数字读卡器。

具体实施方式

1.下面结合附图对本发明作进一步详细的描述具体实施方式:

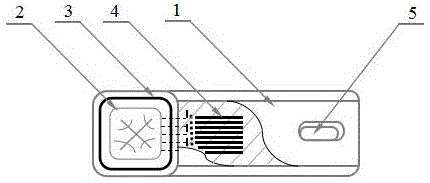

如图1所示:图1为一种适用于数字货币及区块链交易的通用IC电子章实施例一的结构示意图,包括章体1、IC芯片连接端子2、磁环3、内置内核模块4、便携通孔5;所述IC芯片端子2镶嵌在章体1的同一端面上,可以是同一端面的中心;所述磁环3为环状封闭结构,环状结构的磁体3镶嵌在章体1的IC芯片端子2的外围,且与IC芯片端子2位于章体1或6的同一端平面上,内核模块4与所述IC芯片连接端子2电路连接,内核模块4具有存储、弃扬数据和信息的功能、以及驱动运行数据及交易等功能。图1所示的章体1为矩形结构。

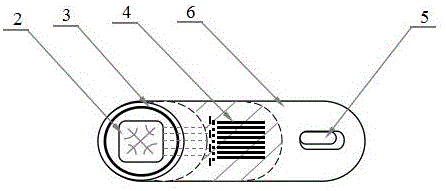

如图2所示:图2中的磁环3为圆环形,圆环形的磁环3可增加与配套使用的交易机上的IC芯片读卡器之间的吸合力。章体1为圆柱体,章体1的柱体一端上设有用于与钥匙链相连的便携穿孔5,还可将该电子章作为项坠佩戴。图2所示的章体以零件序号6表示,为圆柱体结构,与图1所示的章体1的外形结构不同。

该IC电子章的结构非局限于图1的矩形结构,也可采用图2所示的圆形结构;其两种结构外观形式,都是在章体1或6上远离IC芯片连接端子2的一端设置通孔5,另一端上均具备IC芯片连接端子2、磁环3,;其交易机7接口14相应配套。

如图3所示:图3为交易机的结构示意图,包括交易机7兼容的IC芯片及内核数字读卡器15的交易机连接端子14,以及设置在交易机7上的LED显示屏8、操作面板9、数字货币与现金互兑出入口10和交易记录出票口11;交易机7上还设有章体1或6配套使用的章体联接凹孔12,章体联接凹孔12的横截面与章体1的横截面相配合对应,但略大于章体1的横截面,章体联接凹孔12的横截面可做成圆形或矩形,其中IC芯片及内核数字读卡器15设置在章体联接凹孔12的内侧端面上;所述章体联接凹孔12内设置有凹孔端磁体13,凹孔端磁体13与章体1的磁环3相对应吸合,实现章体IC芯片端子2与凹孔内的IC芯片及内置内核数字读卡器15的交易机连接端子14联接,能通过连通的章体IC芯片端子2读取章体内置的内核模块4的数据,,使所述交易机7与章体1实现电路连接,使所述交易机7与章体1实现电路连接一体化,并运行以实现交易机7的交易功能。所述交易机7固定设置IC芯片及内核数字读卡器15,且IC芯片及内核数字读卡器15与章体IC芯片端子2是兼容的。

2.数字货币及区块链交易的使用流程:

①首先选用具有与该电子章1配套使用的交易机7,其交易机7上有设置两种章体联接凹孔12(即矩形结构的凹孔和圆形结构的凹孔),也可在单独设置一种结构的凹孔12的交易机7上进行使用→②将该电子章1插入与其配套的凹孔12内时,该电子章上的磁环与凹孔内的磁体相互吸附,使该电子章被吸附在凹孔12内→③即实现电子章上的IC芯片端子2与交易机7上的凹孔内IC芯片读卡器端子14连接→④交易机7通过IC芯片读卡器15识别(读取)及连通电子章的内核模块4实现驱动运行→⑤输入代码后自动进行相关操作→⑥进行数字货币及区块链运行交易。

3.现钞交易的使用流程:

①首先选用具有与该电子章1配套使用的交易机7,其交易机7上有设置两种章体联接凹孔12(即矩形结构的凹孔和圆形结构的凹孔),也可在单独设置一种结构的凹孔12的交易机7上进行使用→②将该电子章插入与其配套的凹孔12内时,该电子章上的磁环与凹孔内的磁体相互吸附,使该电子章被吸附在凹孔2内→③即实现电子章上的IC芯片端子与交易机7上的凹孔内IC芯片读卡器端子连接→④交易机7通过IC芯片读卡器15识别及连通电子章7的内核模块4的IC芯片实现驱动运行→⑤输入密码后自动进行相关操作→③进行现钞存取运行交易。

4.一卡通交易的使用流程:

①首先选用具有与该电子章1配套使用的交易机7,其交易机7上有设置两种章体联接凹孔12(即矩形结构的凹孔和圆形结构的凹孔),也可在单独设置一种结构的凹孔12的交易机7上进行使用→②将该电子章插入与其配套的凹孔12内时,该电子章上的磁环与凹孔内的磁体相互吸附,使该电子章被吸附在凹孔12内→③即实现电子章上的IC芯片端子与交易机7上的凹孔内IC芯片读卡器端子连接→④交易机7通过IC芯片读卡器15识别及连通电子章7的内核模块4的IC芯片实现自动扣款。

针对本发明的适用于数字货币及区块链交易的通用IC电子章作简单的等同替换,如在有章体的端面上设置在铁制物质,而在凹孔内设置磁体;或者在章体端和凹孔内设置相互吸引的磁体,无论作何改变,只要能使章体端被吸引在凹孔中,均应落入本发明的保护范围内。

最后说明的是,以上实施例仅用以说明本发明的技术方案而非限制,尽管参照较佳实施例对本发明进行了详细说明,本领域的普通技术人员应当理解,可以对本发明的技术方案进行修改或者等同替换,而不脱离本发明技术方案的宗旨和范围,其均应涵盖在本发明的权利要求范围当中。
