名称：一种便携式水滤空气净化装置

专利号：202511894911.8

专利权人：王进财

技术领域

本发明涉及空气净化领域，特别涉及一种便携式水滤空气净化装置。

背景技术

空气净化是指通过物理或化学方法，去除室内空气中存在的污染物，如粉尘、花粉、甲醛、异味、细菌和病毒等，从而改善空气质量、保护人体健康的过程。其核心如同一个“肺部清洁工”，借助高效滤网吸附颗粒物，利用活性炭分解气态污染物，或通过负离子、光触媒等技术进行深度消杀。无论是应对雾霾天气、新居装修污染，还是预防过敏与呼吸道疾病，有效的空气净化都能为我们创造一个更洁净、更健康的呼吸环境，尤其对于婴幼儿、老人及敏感人群至关重要。

目前，现有技术存在明显的局限性，首先，为实现足够的净化效率，设备通常需要配备大功率风机和大型滤网，导致其体积庞大、重量较重，缺乏便携性，难以满足随时随地的净化需求，其次，这些设备严重依赖固定市电供电，在无稳定电源的户外、车载或断电等场景下无法正常工作，应用范围受到极大限制，传统的物理滤网属于耗材，需要定期更换，长期使用成本高昂，同时，积聚在滤网上的污染物若不能及时处理，易成为微生物滋生的温床，可能造成二次污染，在风机运行时将污染物重新吹入室内，反而对空气质量产生负面影响。

发明内容

本发明的目的是提供一种便携式水滤空气净化装置，解决了现有技术中空气净化设备体积大、依赖固定电源、滤网更换成本高且易产生二次污染的问题。

为了达到上述发明目的，本发明采用的技术方案为：

储水杯，防护罩，小型风机和充电宝，所述储水杯与小型风机之间安装有导管，所述导管一端贯穿储水杯设置，所述储水杯与防护罩之间连接有进气管，所述进气管一端贯穿储水杯设置，所述小型风机上固定安装有接头，所述接头与充电宝相匹配。

通过储水杯的设置用于储存水或者酒精，可以确保设备在使用过程中有足够的水供应，避免频繁加水的不便，储水杯的设计使其便于携带和拆卸，方便用户随时补充水源；通过防护罩的设置防止灰尘和其他杂质进入人体内部，具有便于人体可吸入纯净的空气，通过小型风机的设置负责将空气吸入并通过储水杯中的水进行加湿或净化，小型风机通常具有高效、低噪音的特点，确保设备在使用过程中不会产生过多的噪音干扰；通过充电宝的设置便于通过接头的连接，对小型风机进行不断的供电，通过导管的设置用于引导空气或水流动，确保设备能够正常工作，通过进气管的设置确保被净化的空气可以顺利的流入防护罩中，通常采用柔软耐用的材料制成，便于弯曲和调整位置。

作为改进，所述防护罩上安装有松紧带，所述松紧带可调节或拆卸。

作为改进，所述充电宝具有USB接口，所述接头连接USB接口为小型风机供电。

作为改进，所述进气管采用柔性材料制成。

作为改进，所述小型风机的工作电压为5伏特，工作电流为1安培。

作为改进，所述充电宝的容量为5000毫安时至10000毫安时，能够提供至少8小时的连续供电。

作为改进，所述储水杯的容量为500毫升至1000毫升。

本发明的有益效果为：通过相应机构的设置，通过集成小型静音风机、可拆卸储水杯、前置防尘罩及多功能充电宝模块，采用 “前置拦截 + 水滤吸附” 的双重净化结构，实现移动场景下的高效空气净化；同时具备便携性强、无需更换滤网、可应急供电的特点，适用于通勤、差旅、户外等多种移动场景，为用户提供便捷、环保、低成本的呼吸健康防护方案。

附图说明

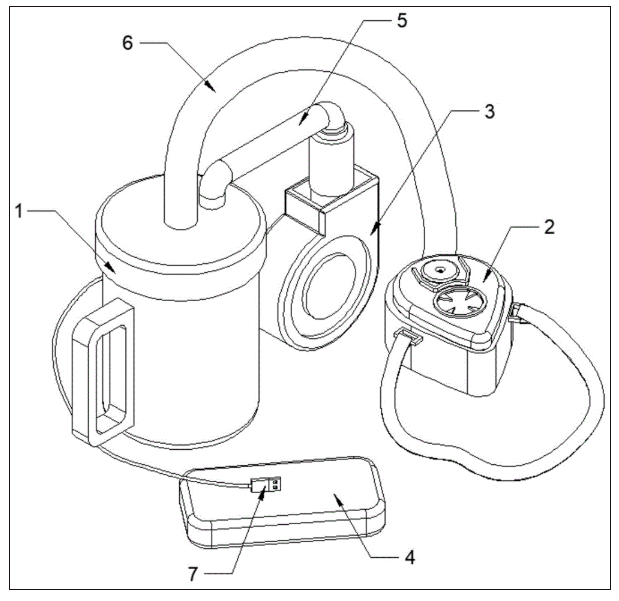

图1为本发明一种便携式水滤空气净化装置的立体图。

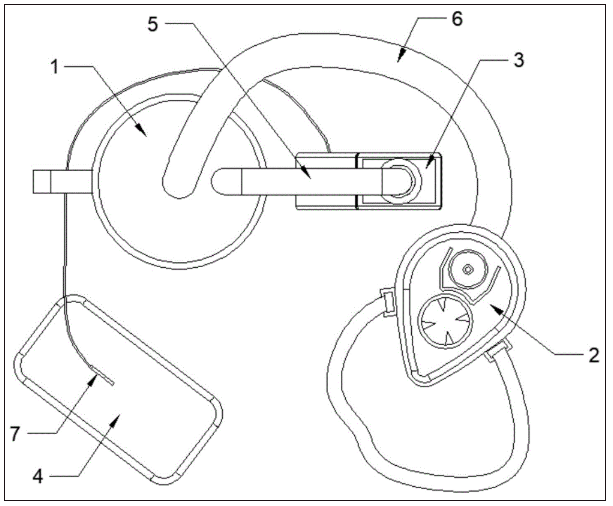

图2为本发明一种便携式水滤空气净化装置的俯视图。

图中：1、储水杯；2、防护罩；3、小型风机；4、充电宝；5、导管；6、进气管；7、接头。

具体实施方式

为了使本发明的内容更容易被清楚地理解，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述。其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

如图1至图2所示，储水杯1，防护罩2，小型风机3和充电宝4，所述储水杯1与小型风机3之间安装有导管5，所述导管5一端贯穿储水杯1设置，所述储水杯1与防护罩2之间连接有进气管6，所述进气管6一端贯穿储水杯1设置，所述小型风机3上固定安装有接头7，所述接头7与充电宝4相匹配。

通过储水杯1的设置用于储存水或者酒精，可以确保设备在使用过程中有足够的水供应，避免频繁加水的不便，储水杯的设计使其便于携带和拆卸，方便用户随时补充水源；通过防护罩2的设置防止灰尘和其他杂质进入人体内部，具有便于人体可吸入纯净的空气，通过小型风机3的设置负责将空气吸入并通过储水杯1中的水进行加湿或净化，小型风机通常具有高效、低噪音的特点，确保设备在使用过程中不会产生过多的噪音干扰；通过充电宝4的设置便于通过接头7的连接，对小型风机3进行不断的供电，通过导管5的设置用于引导空气或水流动，确保设备能够正常工作，通过进气管6的设置确保被净化的空气可以顺利的流入防护罩2中，通常采用柔软耐用的材料制成，便于弯曲和调整位置。

如图1至图2所示，所述防护罩2上安装有松紧带，所述松紧带可调节或拆卸。所述充电宝4具有USB接口，所述接头7连接USB接口为小型风机3供电。所述进气管6采用柔性材料制成。所述小型风机3的工作电压为5伏特，工作电流为1安培。所述充电宝4的容量为5000毫安时至10000毫安时，能够提供至少8小时的连续供电。所述储水杯1的容量为500毫升至1000毫升。

在使用的过程中，首先，将储水杯1装满水或酒精，确保设备在使用过程中有足够的水供应，接着，将防护罩2通过松紧带佩戴于使用人员的面部，将小型风机3通过接头7连接到充电宝4上，以便为风机供电，通过导管5进行引风进入到储水杯1中，空气便会通过储水杯1中的水或者酒精进行加湿或净化，随后使用人员进行呼吸便可通过进气管6流入防护罩2中，从而实现对高密度灰尘作业环境的空气进行净化，因此可以有效阻挡灰尘进入体内，结构简单且便于携带，提升了在恶劣粉尘环境中的防护效果。

以上所述仅为本发明专利的较佳实施例而已，并不用以限制本发明专利，凡在本发明专利的精神和原则之内所做的任何修改、等同替换和改进等，均应包含在本发明专利的保护范围之内。
