名称：可绑定伞或使伞能够实现可绑定的绑定物

专利号：202510831211.8

专利权人：许秀权

技术领域

本发明涉及伞具技术领域。本发明具体是一个可绑定伞或使伞能够实现可绑定的绑定物的新的被开辟出来的领域。不需要手持即可固定在使用者身上物体上的伞具结构，适用于多种使用场景，多种伞具类型，和多种用途。

背景技术

传统的伞具需要使用者手持操作，这在许多场景下造成不便。例如在下雨、下雪或非常晒时在骑自行车、骑电动车、行走、开三轮车、骑摩托车等等场景，一只手开车，一只手打伞，不仅影响驾驶安全，也容易导致使用者疲劳。同时由于人需要一直拿着伞，传统的伞具也容易使人出现手酸或拿累或不舒服的情况。现有技术中存在一些固定在车辆上的伞具，但这些方案存在诸多缺陷：下车后无法继续使用、视线遮挡、车辆改装问题、潜在的安全隐患、由于车辆固定伞风阻面积大导致行驶阻力大等等。长期以来，伞具行业缺乏一种既能解放使用者双手，又能随身携带且安全可靠的解决方案。

发明内容

鉴于此，本发明为了解决技术背景中存在的问题，开辟了一个可绑定伞或使伞能够实现可绑定的绑定物的新的领域。可绑定伞或使伞能够实现可绑定的绑定物可以使伞能够固定在使用者身上，解放使用者的双手，同时保持可以随身便携性和安全可靠性。具体包括如下内容：

一个可绑定伞或使伞能够实现可绑定的绑定物的领域，利用需要与绑定物一起实现可绑定的在伞结构中的或不在伞结构中但可以与伞或绑定物进行连接的一个或多个物体和绑定物或者只利用绑定物进行绑定的可绑定伞或者需要与伞一起或不需要与伞一起使伞能够实现可绑定的绑定物，可绑定人体或者人身上的其它物体或者人体和人身上的其它物体这两个部分；

上面所述的可绑定伞，伞与绑定物不是既可以实现分离也可以实现组合，或者伞与绑定物既可以实现分离也可以实现组合；

上面所述的使伞能够实现可绑定的绑定物，绑定物与伞不是既可以实现分离也可以实现组合，或者绑定物与伞既可以实现分离也可以实现组合；

上面所述的在伞结构中的或不在伞结构中但可以与伞或绑定物进行连接的一个或多个物体指例如伞的底座，或与伞柄的、或与伞杆的、或与伞的其它部位的连接物，或者其它各种情况；

上面所述的人身上的其它物体都指例如人身上的衣服，人身上的装置，或者其它各种情况；

可应用于各种场景，包括骑自行车、骑电动车、行走、开三轮车、骑摩托车，或者其它各种场景；

可应用于伞的各种类型，包括雨伞、遮阳伞、折叠伞，或者伞的其它类型；

可应用于伞的各种与降落伞、滑翔伞、飞行伞无关的用途，包括遮阳、挡雨、挡雪，或者伞的其它用途。

进一步的，建议绑定物采用可伸缩结构(即可调节绑定长度)，也可不采用；

绑定物采用可伸缩结构(即可调节绑定长度)时，胖的人(或者腰围大的人)调长一些(或者围度调大一些)，瘦的人(或者腰围小的人)调短一些(或者围度调小一些)，可以适用于各种胖瘦人群；

同时由于可绑定腰的不同位置，高的人(或者上半身长的人)绑定腰的位置调高一些，矮的人(或者上半身短的人)绑定腰的位置调低一些，以不遮挡视线，也可以防止伞太高，人被雨淋到，可以适用于各种高矮人群；

即可以适用于各种高矮胖瘦人群。

进一步的，建议有底座，也可以没有底座；

当有底座时，建议底座分为基础底座、接触面、可调节绑定长度的绑定物；(注：也可以采用其它类型的底座)

当有底座而且采用这种类型底座时，建议接触面、可调节绑定长度的绑定物分别与基础底座连接。(注：采用这种连接方式时，建议利用接触面和可调节绑定长度的绑定物进行支撑绑定，也可以不利用)(注：接触面也可不与基础底座连接，也可以和伞柄，或伞杆，或伞的其它部位连接，或者其它各种情况；可调节绑定长度的绑定物也可不与基础底座连接)

进一步的，当有底座，底座分为基础底座、接触面、可调节绑定长度的绑定物，接触面、可调节绑定长度的绑定物分别与基础底座连接，利用接触面和可调节绑定长度的绑定物进行支撑绑定时，底座在与人体支撑绑定时可以采用各种类型的接触面积，不过建议采用大的接触面积，这样可以减小压强，增加舒适度，防止腰(或背部)被底座弄疼了或被弄得不舒服。

进一步的，当有底座，底座分为基础底座、接触面、可调节绑定长度的绑定物，接触面、可调节绑定长度的绑定物分别与基础底座连接，利用接触面和可调节绑定长度的绑定物进行支撑绑定时，接触面的边缘可以采用任意类型，不过建议采用曲面，可以防止划伤(或弄疼)人手、腰部、背部，或拿的不舒服，或与腰部(或背部)接触的不舒服。

进一步的，当有底座，底座分为基础底座、接触面、可调节绑定长度的绑定物，接触面、可调节绑定长度的绑定物分别与基础底座连接，利用接触面和可调节绑定长度的绑定物进行支撑绑定时，接触面与基础底座建议有连接部分，也可以没有；

当接触面与基础底座有连接部分时，连接部分可以采用任意类型，任意长度，不过建议采用圆柱形细管并保持不长不短的适中长度，防止人手在拿连接部分的时候被连接部分边角划到或者弄得不舒服，方便人手在打开伞或收起伞的时候用手抓住连接部分或者拿起基础底座。(不会因为接触面太近挡事)(连接部分太长的话会把人推到伞外，太短的话人手不容易拿起连接部分或抓住基础底座)

进一步的，当有底座，底座分为基础底座、接触面、可调节绑定长度的绑定物，接触面、可调节绑定长度的绑定物分别与基础底座连接，利用接触面和可调节绑定长度的绑定物进行支撑绑定时，底座接触面最高点可以超过(也可以不超过)基础底座，可调节绑定长度的绑定物最高点可以超过(也可以不超过)基础底座；

不过建议底座接触面最高点、可调节绑定长度的绑定物最高点都不能超过基础底座，可以防止收伞或打开伞的时候，伞面与底座接触面接触，或与可调节绑定长度的绑定物接触，阻碍伞面被收起或打开。

进一步的，当有底座，底座分为基础底座、接触面、可调节绑定长度的绑定物，接触面、可调节绑定长度的绑定物分别与基础底座连接，利用接触面和可调节绑定长度的绑定物进行支撑绑定时，底座接触面可以采用任意类型，建议采用以下两个例子中的类型，也可以不采用，也可以采用其它各种类型的接触面；

例如可以采用半椭圆形接触面，长直径边朝上，半椭圆边朝下，也可以采用长方形接触面，在人绑定伞时长方形上边和下边分别平行于水平面，这两种底座接触面类型可以在接触面最高点不超过基础底座时，保持更大的接触面积。

进一步的，当有底座，底座分为基础底座、接触面、可调节绑定长度的绑定物，接触面、可调节绑定长度的绑定物分别与基础底座连接，利用接触面和可调节绑定长度的绑定物进行支撑绑定时，底座接触面最低点可以低于(也可以不低于)基础底座，可调节绑定长度的绑定物最低点可以低于(也可以不低于)基础底座；

不过建议底座接触面最低点、可调节绑定长度的绑定物最低点都不低于基础底座，可以方便在伞不用时，伞的基础底座平放在水平面上，同时也可以防止竖立伞时或伞已经竖立时，伞倒下，使伞竖立得更稳定。

进一步的，当有底座，底座分为基础底座、接触面、可调节绑定长度的绑定物，接触面、可调节绑定长度的绑定物分别与基础底座连接，利用接触面和可调节绑定长度的绑定物进行支撑绑定时，可以有自绑定功能，也可以没有这个功能，不过建议有自绑定功能；

自绑定：在不绑定打伞或不用伞时，可以选择让可调节绑定长度的绑定物自绑定，防止带子太长，或者被拖着占用空间、难看，或者到处拖着被弄脏。

这是一个由天才发明家、科学家许秀权创造的划时代的发明，也是一个几十年没有人突破，创造一个领域的发明；并且这个已经不能称为伞了，原因和有益效果如下：

在功能上，它是对伞的根本性颠覆，当伞被打开(或使用时)，它可以进行绑定，不需要用手拿；可绑定可以使人在下雨、下雪或非常晒时在骑自行车、骑电动车、行走、开三轮车、骑摩托车等等场景，不用一只手开车，一只手打伞，可以双手开车，提升了安全性；同时由于不用一直拿着伞，只需要绑定，减少了手酸或拿累或不舒服的情况。

并且相比较于车辆固定伞只能固定在车辆上，需要用伞时，只有在车辆上才能“有伞”，出了车辆下车行走时就“没伞了”，可绑定伞可以随身携带，需要用伞时，在车辆上“有伞”，出了车辆下车行走时依然“有伞”，不会出现出了车辆下车行走时就“没伞了”的情形，也减少了出了车辆下车行走时再打“第二把伞”的麻烦和这期间被雨淋到、被雪淋到、被“大太阳”晒到的风险；同时可绑定伞可以减少车辆固定伞带来的安全隐患，由于可绑定伞可以通过调节绑定位置调整到无遮挡的视线，并且周围360度无死角，减少了视线受阻的情形；同时不用对车辆改动结构或加装装置，减少了非法改装的情形；同时可绑定伞可绑定人体或人身上的其它物体(例如人身上的衣服，人身上的机械装置，以及其它在人身上的东西)，不需要像车辆固定伞那样加装固定钢管，减少了被固定钢管“利剑”二次伤害的可能性；同时可绑定伞绑定时接触面可以采用较大的接触面积，并且在绑定人体时接触面和其与基础底座的连接部分可以阻隔人体和伞杆接触，使二次伤害的可能性更小、更低；同时可绑定伞风阻面积比车辆固定伞小很多，行驶阻力比车辆固定伞小很多，增加了电动车的灵活性和操控性，并且相对于车辆固定伞，可绑定伞在不需要用伞的情况下可以选择不使用。

在形态和结构上，它是对伞的根本性颠覆，当伞打开(或使用时)，它利用需要与绑定物一起实现可绑定的在伞结构中的或不在伞结构中但可以与伞或绑定物进行连接的一个或多个物体和绑定物或者只利用绑定物进行绑定。

附图说明

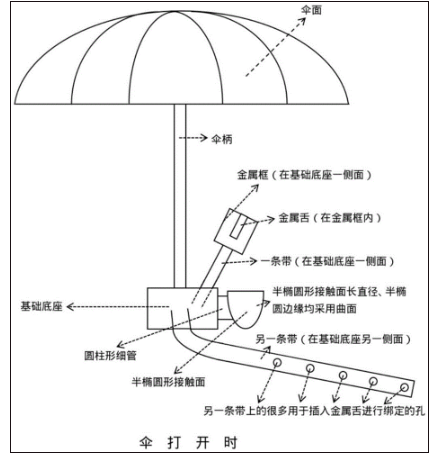

图1为本发明的实施例1中的一种可绑定伞的伞面打开时的结构解析示意图；

图1中：伞面；伞柄；基础底座；金属框(在基础底座一侧面)；金属舌(在金属框内)；一条带(在基础底座一侧面)；半椭圆形接触面；半椭圆形接触面长直径、半椭圆边缘均采用曲面；圆柱形细管；另一条带(在基础底座另一侧面)；另一条带上的很多用于插入金属舌进行绑定的孔。

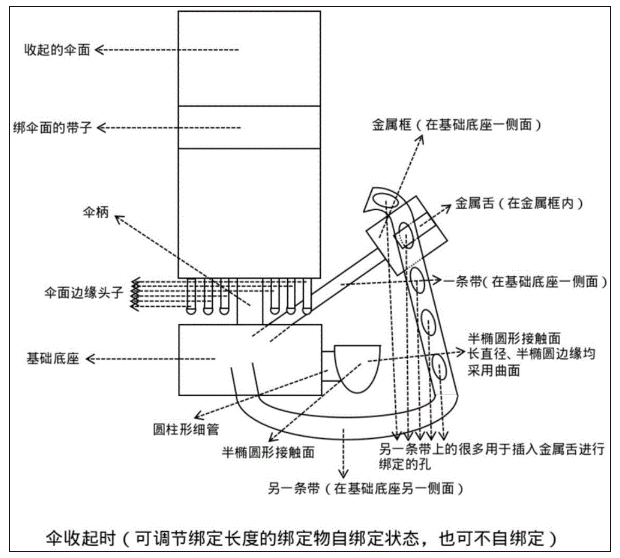

图2为本发明的实施例1中的一种可绑定伞的伞面收起时(可调节绑定长度的绑定物自绑定状态，也可不自绑定)的结构解析示意图；

图2中：收起的伞面；绑伞面的带子；伞柄；伞面边缘头子；基础底座；金属框(在基础底座一侧面)；金属舌(在金属框内)；一条带(在基础底座一侧面)；半椭圆形接触面；半椭圆形接触面长直径、半椭圆边缘均采用曲面；圆柱形细管；另一条带(在基础底座另一侧面)；另一条带上的很多用于插入金属舌进行绑定的孔。

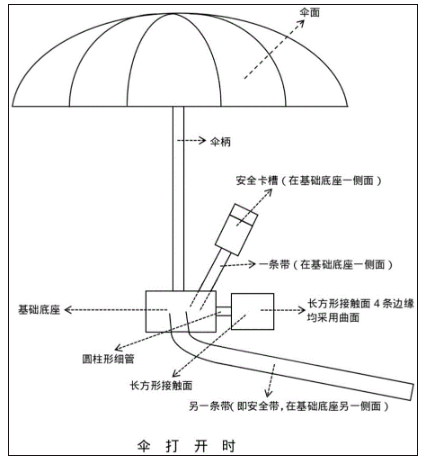

图3为本发明的实施例2中的一种可绑定伞的伞面打开时的结构解析示意图；

图3中：伞面；伞柄；基础底座；安全卡槽(在基础底座一侧面)；一条带(在基础底座一侧面)；长方形接触面；长方形接触面4条边缘均采用曲面；圆柱形细管；另一条带(即安全带，在基础底座另一侧面)。

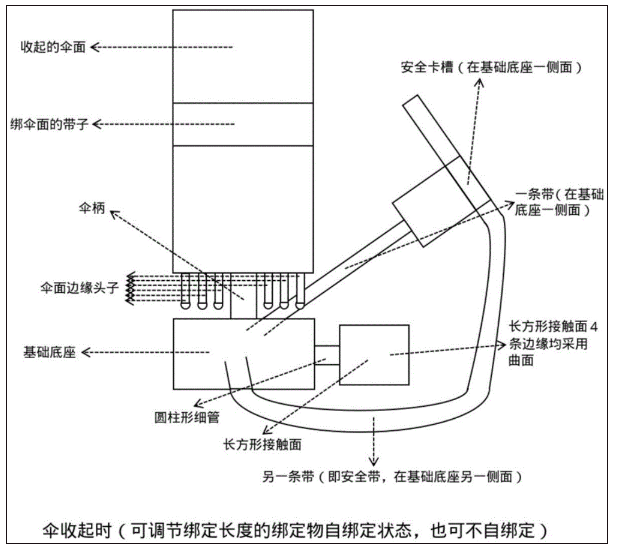

图4为本发明的实施例2中的一种可绑定伞的伞面收起时(可调节绑定长度的绑定物自绑定状态，也可不自绑定)的结构解析示意图；

图4中：收起的伞面；绑伞面的带子；伞柄；伞面边缘头子；基础底座；安全卡槽(在基础底座一侧面)；一条带(在基础底座一侧面)；长方形接触面；长方形接触面4条边缘均采用曲面；圆柱形细管；另一条带(即安全带，在基础底座另一侧面)。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围；基于本发明中的实施例，本领域普通技术人员在做出创造性劳动前提下所获得的在本发明所附的权利要求书及其等效物界定的保护范围内的所有其他实施例，都构成本发明的从属发明，依然都属于本发明保护的范围。

实施例1：

实施例1，参见图1与图2所示的一种可绑定伞；

采用可折叠伞；

有底座，底座分为基础底座、接触面、可调节绑定长度的绑定物，接触面、可调节绑定长度的绑定物分别与基础底座连接，利用接触面和可调节绑定长度的绑定物进行支撑绑定；

(注：采用可调节绑定长度的绑定物，可以适用于各种高矮胖瘦人群)

采用半椭圆形接触面，半椭圆形接触面长直径边朝上，半椭圆边朝下；(长直径边最高点不超过基础底座，半椭圆边最低点不低于基础底座)(注：采用半椭圆形接触面，长直径边朝上，半椭圆边朝下，可以在接触面最高点不超过基础底座时，保持更大的接触面积；底座接触面最高点(长直径边最高点)、可调节绑定长度的绑定物最高点都不能超过基础底座，可以防止收伞或打开伞的时候，伞面与底座接触面接触，或与可调节绑定长度的绑定物接触，阻碍伞面被收起或打开；底座接触面最低点(半椭圆边最低点)、可调节绑定长度的绑定物最低点都不低于基础底座，可以方便在伞不用时，伞的基础底座平放在水平面上，同时也可以防止竖立伞时或伞已经竖立时，伞倒下，使伞竖立得更稳定)

接触面采用较大的接触面积；这样可以减小压强，增加舒适度，防止腰(或背部)被底座弄疼了或被弄得不舒服；

半椭圆形接触面长直径边缘、半椭圆边缘均采用曲面；可以防止划伤(或弄疼)人手、腰部、背部，或拿的不舒服，或与腰部(或背部)接触的不舒服；

接触面与基础底座连接部分采用圆柱形细管；防止人手在拿连接部分的时候被连接部分边角划到或者弄得不舒服；

接触面与基础底座的连接部分保持不长不短的适中长度；方便人手在打开伞或收起伞的时候用手抓住连接部分或者拿起基础底座；(不会因为接触面太近挡事)(连接部分太长的话会把人推到伞外，太短的话人手不容易拿起连接部分或抓住基础底座)

可调节绑定长度的绑定物采用类似于手表带的形式，有两条，一条为每隔一定长度一个孔，带很多孔的类似于手表带的硬带(不是类似于软绳子)，另一条末端为金属框，框内有金属舌，金属舌在金属框内可转动，金属框与基础底座连接部分可以为类似于手表带的硬带(或固定不动的硬带，不是类似于软绳子)，方便一个手抓伞柄，一个手系绑定物，不会出现末端为金属框的那条带垂下或乱晃，一个手难以系(或无法系)绑定物的情况，或者两个手分别抓两条带子中的一条带系绑定物，同时伞不会乱晃；另一条带插入金属框内，让金属舌插入不同插入金属框长度的孔内，调节绑定长度；

有自绑定功能；(自绑定：在不绑定打伞或不用伞时，可以选择让可调节绑定长度的绑定物自绑定，防止带子太长，或者被拖着占用空间、难看，或者到处拖着被弄脏)

伞面上设有伞面绑定带，伞面收起时，伞面绑定带将伞面环绕后进行绑定。

实施例2：

实施例2，参见图3与图4所示的一种可绑定伞；

采用可折叠伞；

有底座，底座分为基础底座、接触面、可调节绑定长度的绑定物，接触面、可调节绑定长度的绑定物分别与基础底座连接，利用接触面和可调节绑定长度的绑定物进行支撑绑定；

(注：采用可调节绑定长度的绑定物，可以适用于各种高矮胖瘦人群)

采用长方形接触面，在人绑定伞时，长方形接触面上边和下边分别平行于水平面；(上边最高点不超过基础底座，下边最低点不低于基础底座)(注：采用长方形接触面，在人绑定伞时长方形上边和下边分别平行于水平面，可以在接触面最高点不超过基础底座时，保持更大的接触面积；底座接触面最高点(上边最高点)、可调节绑定长度的绑定物最高点都不能超过基础底座，可以防止收伞或打开伞的时候，伞面与底座接触面接触，或与可调节绑定长度的绑定物接触，阻碍伞面被收起或打开；底座接触面最低点(下边最低点)、可调节绑定长度的绑定物最低点都不低于基础底座，可以方便在伞不用时，伞的基础底座平放在水平面上，同时也可以防止竖立伞时或伞已经竖立时，伞倒下，使伞竖立得更稳定)

接触面采用较大的接触面积；这样可以减小压强，增加舒适度，防止腰(或背部)被底座弄疼了或被弄得不舒服；

长方形接触面4个边缘均采用曲面；可以防止划伤(或弄疼)人手、腰部、背部，或拿的不舒服，或与腰部(或背部)接触的不舒服；

接触面与基础底座连接部分采用圆柱形细管；防止人手在拿连接部分的时候被连接部分边角划到或者弄得不舒服；

接触面与基础底座的连接部分保持不长不短的适中长度；方便人手在打开伞或收起伞的时候用手抓住连接部分或者拿起基础底座；(不会因为接触面太近挡事)(连接部分太长的话会把人推到伞外，太短的话人手不容易拿起连接部分或抓住基础底座)

可调节绑定长度的绑定物采用类似于安全带的形式，有两条，一条为不带孔的安全带，另一条末端为安全卡槽，安全卡槽与基础底座连接部分可以为类似于手表带的硬带(或固定不动的硬带，不是类似于软绳子)，方便一个手抓伞柄，一个手系绑定物，不会出现末端为安全卡槽的那条带垂下或乱晃，一个手难以系(或无法系)绑定物的情况，或者一个手抓安全卡槽带，一个手抓安全带系绑定物，同时伞不会乱晃；安全带插入安全卡槽，根据插入长度使用安全卡槽固定以调节绑定长度；

有自绑定功能；(自绑定：在不绑定打伞或不用伞时，可以选择让可调节绑定长度的绑定物自绑定，防止带子太长，或者被拖着占用空间、难看，或者到处拖着被弄脏)

伞面上设有伞面绑定带，伞面收起时，伞面绑定带将伞面环绕后进行绑定。

以上显示和描述了本发明的基本原理和主要特征以及发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
