名称：可拼接组装的三国象棋棋盘

专利权人：刘思仪

专利号：202422998493.4

技术领域

本实用新型涉及象棋棋盘技术领域，尤其涉及可拼接组装的三国象棋棋盘。

背景技术

象棋是中国传统棋种，也是国际通行棋种，属于二人对抗性棋类游戏，而三国象棋又被称为“鼎棋”，是中国象棋的变形以及延伸。

目前，三国象棋需要将三方的棋子摆放在棋盘上进行游戏，但现有的三国象棋棋盘功能单一，不能根据需要对棋盘进行变化，且缺少便捷收纳功能，导致棋盘棋子的收纳携带耗时耗力，实用性较低。

因此，针对上述三国象棋棋盘功能单一，且缺少便捷收纳功能，导致棋盘棋子的收纳携带耗时耗力，实用性较低的问题，可以设计可拼接组装的三国象棋棋盘，通过设置可快速拼接组装的双面棋盘，方便根据需要改变棋盘类型，通过设置可快速收纳的棋子盒，方便棋盘棋子的收纳携带。

实用新型内容

为了克服三国象棋棋盘功能单一，且缺少便捷收纳功能，导致棋盘棋子的收纳携带耗时耗力，实用性较低的问题。

本实用新型的技术方案为：可拼接组装的三国象棋棋盘，包括有盒体，盒体的上端设置有盘体，盘体的上端设置有棋盘一，盘体的下端设置有棋盘二，盘体的外侧开设有卡合槽，盒体的内侧设置有棋子盒，盒体的下端开设有凹槽，凹槽的内侧设置有旋钮，盒体的内部设置有传动仓，传动仓的内侧设置有锥齿轮一，锥齿轮一的外侧设置有锥齿轮二，盒体的外侧开设有活动槽，活动槽的内侧设置有丝杆，丝杆的外侧设置有滑块，盒体上端的边侧设置有卡合块。

优选的，通过设置棋盘一和棋盘二，方便对游戏类型进行选择，通过转动旋钮控制锥齿轮一转动，使锥齿轮二带动丝杆转动，从而控制滑块在活动槽内侧滑动，带动三个卡合块同时脱离卡合槽，解除对盘体的固定，方便将盘体取下，使用完毕后，通过将不同棋子收纳在棋子盒内，再将棋子盒放回盒体内，将盘体盖在盒体上，并通过卡合块固定，实现对棋子盒的收纳和限位，有效防止棋子混合，再配合盒体外侧的提手，方便棋盘棋子的收纳携带和下次使用。

作为优选，盒体的外侧固定安装有提手，盘体和盒体的上端相互适配。

作为优选，棋子盒呈环形阵列设置有三个，棋子盒和盒体的内侧相互适配，棋子盒的上端固定安装有把手，把手的上端和盘体相互贴合。

作为优选，旋钮和凹槽的内侧相互适配，旋钮的上端和盒体转动连接，锥齿轮一的下端和旋钮通过转轴传动连接，锥齿轮一的上端和传动仓的内侧转动连接。

作为优选，活动槽呈环形阵列设置有三个，丝杆的两端和活动槽的内侧转动连接，丝杆的一端和锥齿轮二通过转轴传动连接，锥齿轮二呈环形阵列设置有三个，锥齿轮二和锥齿轮一相互啮合。

作为优选，丝杆和滑块螺纹连接，滑块和活动槽的内侧滑动连接。

作为优选，卡合块呈环形阵列设置有三个，卡合块的上端和盘体的边侧通过卡合槽相互卡合，卡合块的下端和滑块通过连接板固定连接。

本实用新型的有益效果：

该可拼接组装的三国象棋棋盘，通过设置棋盘一和棋盘二，方便对游戏类型进行选择，通过转动旋钮控制锥齿轮一转动，使锥齿轮二带动丝杆转动，从而控制滑块在活动槽内侧滑动，带动三个卡合块同时脱离卡合槽，解除对盘体的固定，方便将盘体取下，将棋子盒取出后，选择好棋盘，将盘体重新固定在盒体上，方便游戏的进行，使用完毕后，通过将不同棋子收纳在棋子盒内，再将棋子盒放回盒体内，通过将盘体盖在盒体上，并通过卡合块固定，使把手与盘体下端贴合，实现对棋子盒的收纳和限位，有效防止棋子混合，再配合盒体外侧的提手，方便棋盘棋子的收纳携带和下次使用。

附图说明

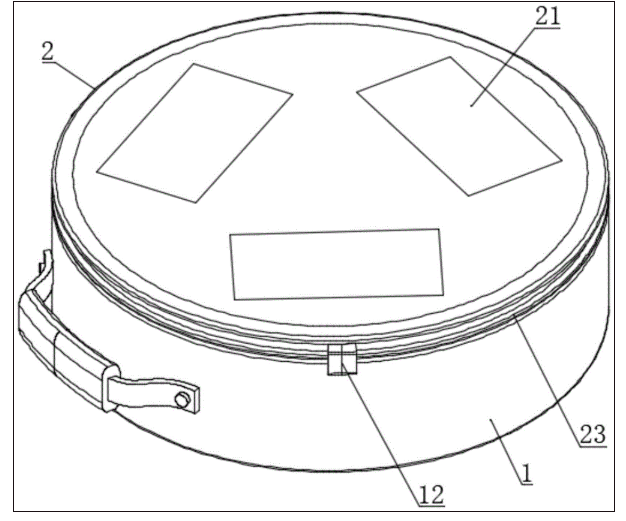

图1展现的为本实用新型的可拼接组装的三国象棋棋盘立体构造示意图一；

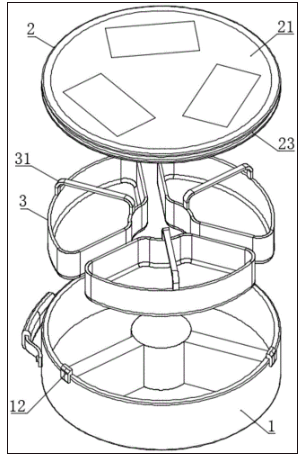

图2展现的为本实用新型的可拼接组装的三国象棋棋盘立体构造示意图二；

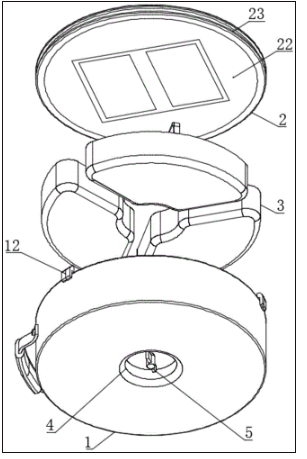

图3展现的为本实用新型的可拼接组装的三国象棋棋盘立体构造示意图三；

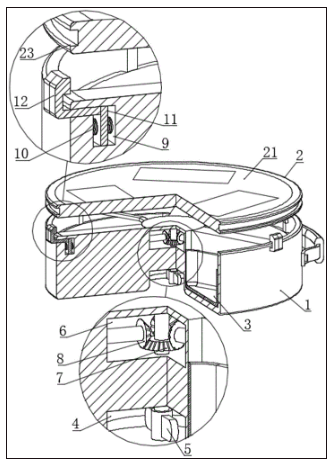

图4展现的为本实用新型的可拼接组装的三国象棋棋盘剖面立体构造示意图；

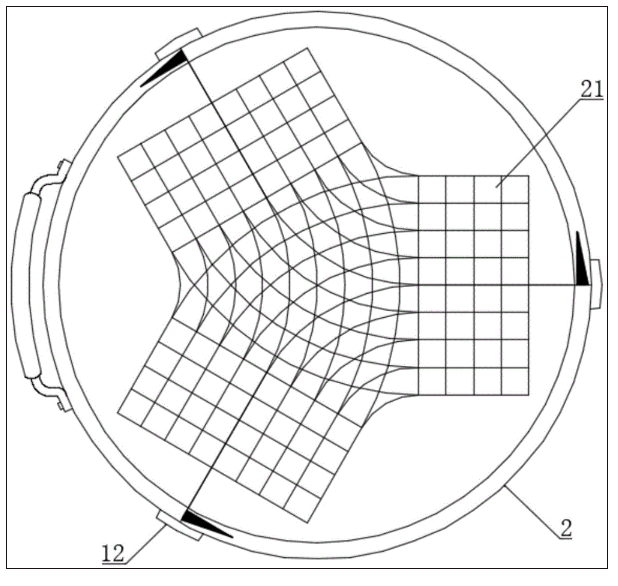

图5展现的为本实用新型的可拼接组装的三国象棋棋盘俯视图。

附图标记说明：1、盒体；2、盘体；21、棋盘一；22、棋盘二；23、卡合槽；3、棋子盒；31、把手；4、凹槽；5、旋钮；6、传动仓；7、锥齿轮一；8、锥齿轮二；9、活动槽；10、丝杆；11、滑块；12、卡合块。

具体实施方式

下面结合附图和实施例对本实用新型进一步地进行说明。

请参阅图1-图5，本实用新型提供一种实施例：可拼接组装的三国象棋棋盘，包括有盒体1，盒体1的上端设置有盘体2，盘体2的上端设置有棋盘一21，盘体2的下端设置有棋盘二22，盘体2的外侧开设有卡合槽23，盒体1的内侧设置有棋子盒3，盒体1的下端开设有凹槽4，凹槽4的内侧设置有旋钮5，盒体1的内部设置有传动仓6，传动仓6的内侧设置有锥齿轮一7，锥齿轮一7的外侧设置有锥齿轮二8，盒体1的外侧开设有活动槽9，活动槽9的内侧设置有丝杆10，丝杆10的外侧设置有滑块11，盒体1上端的边侧设置有卡合块12。

请参阅图1-图3，在本实施例中，盒体1的外侧固定安装有提手，盘体2和盒体1的上端相互适配，棋子盒3呈环形阵列设置有三个，棋子盒3和盒体1的内侧相互适配，棋子盒3的上端固定安装有把手31，把手31的上端和盘体2相互贴合，使用完毕后，通过将不同棋子收纳在棋子盒3内，再将棋子盒3放回盒体1内，通过将盘体2盖在盒体1上，并通过卡合块12固定，使把手31与盘体2下端贴合，实现对棋子盒3的收纳和限位，有效防止棋子混合，再配合盒体1外侧的提手，方便棋盘棋子的收纳携带和下次使用。

请参阅图2-图5，在本实施例中，旋钮5和凹槽4的内侧相互适配，旋钮5的上端和盒体1转动连接，锥齿轮一7的下端和旋钮5通过转轴传动连接，锥齿轮一7的上端和传动仓6的内侧转动连接，活动槽9呈环形阵列设置有三个，丝杆10的两端和活动槽9的内侧转动连接，丝杆10的一端和锥齿轮二8通过转轴传动连接，锥齿轮二8呈环形阵列设置有三个，锥齿轮二8和锥齿轮一7相互啮合，丝杆10和滑块11螺纹连接，滑块11和活动槽9的内侧滑动连接，卡合块12呈环形阵列设置有三个，卡合块12的上端和盘体2的边侧通过卡合槽23相互卡合，卡合块12的下端和滑块11通过连接板固定连接，通过转动旋钮5控制锥齿轮一7转动，使锥齿轮二8带动丝杆10转动，从而控制滑块11在活动槽9内侧滑动，带动三个卡合块12同时脱离卡合槽23，解除对盘体2的固定，方便将盘体2取下，通过设置棋盘一21和棋盘二22，方便对游戏类型进行选择，通过把手31将棋子盒3取出后，选择好棋盘，将盘体2重新固定在盒体1上，方便游戏的进行。

在使用时，通过转动旋钮5控制锥齿轮一7转动，使锥齿轮二8带动丝杆10转动，从而控制滑块11在活动槽9内侧滑动，带动三个卡合块12同时脱离卡合槽23，解除对盘体2的固定，方便将盘体2取下，通过设置棋盘一21和棋盘二22，方便对游戏类型进行选择，通过把手31将棋子盒3取出后，选择好棋盘，将盘体2重新固定在盒体1上，方便游戏的进行，使用完毕后，通过将不同棋子收纳在棋子盒3内，再将棋子盒3放回盒体1内，通过将盘体2盖在盒体1上，并通过卡合块12固定，使把手31与盘体2下端贴合，实现对棋子盒3的收纳和限位，有效防止棋子混合，再配合盒体1外侧的提手，方便棋盘棋子的收纳携带和下次使用。

通过上述步骤，通过设置棋盘一21和棋盘二22，方便对游戏类型进行选择，通过旋钮5控制丝杆10转动，从而控制滑块11带动卡合块12同时脱离卡合槽23，解除对盘体2的固定，方便将盘体2取下，将棋子盒3取出后，选择好棋盘，将其重新固定在盒体1上，方便游戏的进行，通过将不同棋子收纳在棋子盒3内，再将棋子盒3放回盒体1内，通过将盘体2盖在盒体1上，并通过卡合块12固定，使把手31与盘体2下端贴合，实现对棋子盒3的收纳和限位，有效防止棋子混合，再配合盒体1外侧的提手，方便棋盘棋子的收纳携带和下次使用，以解决三国象棋棋盘功能单一，且缺少便捷收纳功能，导致棋盘棋子的收纳携带耗时耗力，实用性较低的问题。
