名称：一种单孔多通道腔镜装置

专利号：202320199095.9

专利权人：孙欣欣

技术领域

本实用新型涉及医疗器材领域，尤其涉及一种单孔多通道腔镜装置。

背景技术

腹腔镜手术已经是一种较为常见且成熟的微创手术方法，常规做法是在患者腹部开设三个或四个切口，分别穿刺置入trocar，通过trocar置入腹腔镜镜体和手术钳、剪等器械后进行手术。随着微创理念的进一步发展，单孔腹腔镜也开始应用在盆腹腔手术中。

单孔腹腔镜手术是在患者脐部做切口，然后利用名叫“port”的柔性多孔道引导装置放置入切口内，“port”包括分离式的切口保护套和多孔道的器械引导罩两部分，切口保护套放置于脐部切口处，多孔道的器械引导罩上有可形变的卡圈用于卡接切口保护套。器械引导罩多开设四个矩阵式引导通道用于引导置入腔镜手术器械。整个手术过程由气腹设备通过管道将CO2气体通过器械引导罩的气体导入口导入腹腔并保持气密，使得盆腹腔充盈以提供手术操作空间，术中通过排气孔排出电灼产生的烟气。由于切口开在脐部，该处凹陷的褶皱可有效遮盖切口疤痕以保持美观。但是现有的临床应用设备中，多孔道的器械引导罩的引导通道均呈矩形阵列分布，这种设计虽然节省空间，但是具体应用时存在如下缺陷：

腔镜手术器械从“port”的矩阵式引导通道置入腹腔，器械之间存在交叉碰撞，导致器械操作“打架”，尤其是腹腔镜与手术钳存在空间干涉；

脐部位于人体中线位置，矩阵式引导通道使得主刀操作不便利，使用时不得不抬肩架肘，加大了体力消耗，进一步加大了手术难度。

实用新型内容

本实用新型的目的在于提供一种单孔多通道腔镜装置，本实用新型结构简单，对现有技术中的单孔腹腔镜手术装置即port进行结构改进，使其更加贴近实际的手术应用，提高手术操作便捷性。

为实现上述目的，本发明提供如下技术方案：

一种单孔多通道腔镜装置，包括罩设在机体创口外部并用于引导器械的引导罩，所述引导罩的罩体上开设有数个用于插入手术器械的操作孔道，所述操作孔道呈一字型排列设置。操作孔道一字型排列设计，使得从不同操作孔道插入的器械可以处于不同的竖直平面内，从而防止器械之间过度交叉并发生碰撞等“打架”现象。操作孔道孔径可以根据常用且必用的手术器材进行预设，如腹腔镜、手术钳等等，使得医务人员可以根据孔径大小来快速插入相应的器械，并能够提前限定手术器械的间距，如可以预设腹腔镜和手术钳的操作孔道孔径以确定两者的位置，使得两者的间距尽可能扩大并避免空间干涉。

需要说明的是，罩体上还可以设置进气管和排气管。进气管连接气腹设备向腹腔内部通入二氧化碳等安全气体，同时保持排气管关闭，使得腹腔充盈以提供手术操作空间。当手术完毕后，开启排气管排气，恢复腹腔原状，当然也可以在手术中排出电灼烟气，这属于现有技术故不再赘述。

优选的，所述操作孔道的孔心于同一水平面的投影处于同一直线设置，如此具体限定了“一字型”排列的方式，并确定了操作孔道在引导罩上的位置设置。

优选的，所述引导罩的罩体呈底面为椭圆的曲面结构，所述操作孔道沿椭圆长轴线方向设置在罩体顶面。罩体的椭圆曲面结构，可以提高其顶面一字型排列设置操作孔道的便捷性，同时相对圆形曲面结构而言，也可以解决从不同操作孔道插入的器械产生干涉的问题。

优选的，所述操作孔道处还设有一体连接引导罩罩体的导向管，所述导向管的自由端口内设有气密构件。导向管和气密构件可以采用现有port的器械通道结构，由于器械多采用预弯结构，所以导向管的设置，可以快速引导器械顺利进入操作孔道并进入腹腔内。气密构件可以在将手术器材引导进入导向罩后保持腹腔与外界的气密性。所述气密构件和导向管的连接可以采用装配式或一体式结构，主要是利用可弹性形变的胶圈贴靠插入后的器械，以对装置内部以及腹腔的空间密闭。

优选的，所述装置还包括与引导罩可拆卸连接并用于穿过创口的切口保护套。切口保护套也是配套引导罩使用的结构，用于撑开创口并引导器材进入腹腔。

优选的，所述切口保护套于其轴线方向呈两端至长度中段处管径递减状。

进一步的，所述切口保护套的径向截面呈椭圆形。

优选的，所述装置采用弹性材料制成。

由于现有技术中的切口保护套基本都是采用柔性薄塑料管带配合两端较硬材质的胶圈结构，其主要是为了配合底部呈圆形的引导罩结构使用，但是本申请中引导罩的造型发生了改变，所以相应的切口保护套也随之改变。切口保护套采用具有一定结构强度的弹性材料制成，其弹性形变性能可以将其形变插入创口，且端部可以卡配引导罩底端；其结构强度性能可以撑开创口并保持整体装置的气密性。

本实用新型与现有技术相比，具有如下优点：

1）本实用新型结构简单，对现有技术中的单孔腹腔镜手术用软质port进行结构改进，对操作孔道采用一字型排列设置，使得从不同操作孔道插入的器械可以处于不同的竖直平面内，从而防止器械之间过度交叉并发生碰撞等“打架”现象，使其更加贴近实际的手术应用，提高手术操作便捷性；

2）同时本实用新型对切口保护套的结构也进行适应性改进，取消了常规柔性材料的制备方式，而是采用具有一定结构强度的可形变材料，同时呈现两端膨大并分别卡配引导罩以及体内切口的结构状态，在撑开切口的基础上，配合改进后的引导罩实现气密以及提高器械操作空间的效果。

附图说明

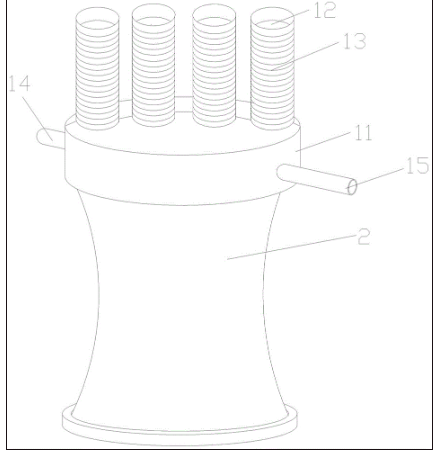

图1为实施例所述的单孔多通道腔镜装置的结构示意图；

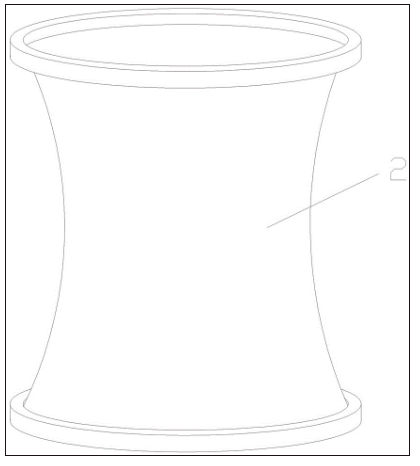

图2为具体实施方式中所述切口保护套的结构示意图。

实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1-2所示，一种单孔多通道腔镜装置，包括罩设在机体创口外部并用于引导器械的引导罩，所述引导罩的罩体11呈底面为椭圆的曲面结构，数个用于插入手术器械的操作孔道呈一字型排列设置在罩体顶部，操作孔道的孔心于罩体底面上的投影处于椭圆的长轴线上，所述操作孔道处还设有一体连接引导罩罩体的导向管13，所述导向管13的自由端口内设有气密构件12。罩体11上还可以设置进气管14和排气管15。

所述装置还包括与引导罩可拆卸连接并用于穿过创口的切口保护套2。所述切口保护套2于其轴线方向呈两端至长度中段处管径递减状，所述切口保护套2的径向截面呈椭圆形。

所述装置采用弹性材料制成：所述引导罩采用医用硅胶等柔性材质制成。更为简单的，可以采用现有技术中port器械引导罩的材质。切口保护套采用具有一定结构强度的弹性材料制成，其弹性形变性能可以将其形变插入创口，且端部可以卡配引导罩底端；其结构强度性能可以撑开创口并保持整体装置的气密性。

本实施例使用时，从肚脐处的创口贯穿安装切口保护套2，并使得切口保护套2的最小管径处置于创口处，然后将切口保护套2顶部与引导罩底部气密连接。引导罩内部空间与切口保护套2的管道连通。然后医务人员将不同的器械从不同位置处的操作孔道插入引导罩，并经由切口保护套2进入腹腔内进行操作。

进气管14连接气腹设备向腹腔内部通入二氧化碳等安全气体，同时保持排气管15关闭，使得腹腔充盈以提供手术操作空间。当手术完毕后，开启排气管15排气，恢复腹腔原状。

由于操作孔道一字型排列以及切口保护套2的椭圆结构，使得从不同操作孔道插入的器械可以处于不同的竖直平面内，从而防止器械之间过度交叉并发生碰撞等“打架”现象。
