名称：一种光缆维护装置

专利号：202421001668.3

专利权人：鲁怀璞

技术领域

本实用新型涉及光缆维护技术领域，具体涉及一种光缆维护装置。

背景技术

通信光缆的出现大大提升了通信的速度,推动了通信事业的快速发展,通信光缆具有容量大的优势,对改善通信速度具有传统方法无法比拟的优势,这也在一定程度上决定了它的特殊地位,一旦发生故障,必然导致通信业务中断,造成重大影响,导致巨大的经济损失,目前在对架空敷设的通信线路进行维护时,无论是发现光缆表皮断裂还是光缆内部的缆芯断裂时都必须对其损坏部位进行修复，现有的光缆维护用定位装置在使用时存在如下不足:通过夹持设备对破损的两侧进行有效地夹持,然后进行修复,然而,当内部线芯断裂需要修复时,均是直接切开外皮,使得内部线芯凌乱放置,后续进行依次修复,在此过程中,不能够对线芯进行有效定位。

为了解决上述技术问题，现有技术中公告号为CN218383424U的中国专利公开了一种光缆维护用破损定位装置，包括底座以及设置在底座上表面的固定座、光缆主体,所述底座的上表面通过第一连接座、第二连接座设置有连接板，所述连接板的中部开设有滑槽，所述滑槽的内侧设置有辅助机构,所述底座的上表面在第二连接座的一侧设置有支撑架，所述固定座的上表面设置有固定架所述固定架的中心处设置有丝杆。

上述的现有技术方案虽然可将光缆主体定位拉直，便于工作人员对光缆进行修复，但是其是利用卡箍进行定位的，而不同尺寸的光缆尺寸不相同，就需要工作人员逐一扭转各组定位卡箍的螺栓来更换对应尺寸弧度的卡箍，较为繁琐，增加了工作人员的劳动量，影响了工作效率。

实用新型内容

本实用新型的目的在于提供一种光缆维护装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种光缆维护装置，包括底座，所述底座的顶部一端安装有定位罩，所述底座底部的拐角处均安装有万向轮，所述底座的一侧安装有扶手，所述定位罩的一侧安装有定位拖移机构，所述定位拖移机构包括驱动限位组件、水平调节组件、夹板和定位组件，所述定位组件用于将夹板安装在驱动限位组件上，所述夹板用于对光缆的断裂破损处进行夹持，所述驱动限位组件用于带动夹板调节位置，所述水平调节组件用于调节两端光缆的水平位置。

作为本实用新型优选的方案，所述驱动限位组件包括两组安装于水平调节组件上的安装架，所述安装架的内侧安装有活动筒，所述活动筒一侧开设有活动槽，所述活动筒内侧转动连接有第一螺纹杆，所述第一螺纹杆外侧的两端均螺纹连接有活动板，所述安装架的顶端安装有第一电机，所述第一电机的驱动端延伸至活动筒内侧与第一螺纹杆的一端固定连接。

作为本实用新型优选的方案，所述活动板与活动槽为滑动连接，所述第一螺纹杆中心处左侧的螺纹和右侧的螺纹相反。

作为本实用新型优选的方案，所述定位组件包括开设于活动板一端的卡槽，所述夹板的一端安装有与卡槽滑动连接的卡块，所述活动板内部位于卡槽的一侧开设有回缩槽，所述回缩槽内侧滑动连接有回缩板，所述回缩板一侧的两端和回缩槽内壁之间均安装有回缩弹簧，所述回缩槽内侧与卡槽内侧连通，所述回缩板与卡块的接触端均开设有相互贴合的斜坡。

作为本实用新型优选的方案，所述回缩板一侧位于两组回缩弹簧之间安装有滑动杆，所述滑动杆远离回缩板的另一端转动连接有拉环，所述活动板的外部位于拉环的一侧安装有挂柱。

作为本实用新型优选的方案，所述水平调节组件包括安装于定位罩内壁一侧的固定架，所述固定架顶部的一侧开设有调节槽，所述调节槽内侧转动连接有第二螺纹杆，所述第二螺纹杆外侧两端均螺纹连接有调节板，所述调节板与调节槽为滑动连接，所述固定架的一端安装有第二电机，所述第二电机的驱动端延伸至调节槽内侧与第二螺纹杆的一端固定连接，所述第二螺纹杆中心处两侧的螺纹相反。

作为本实用新型优选的方案，所述底座顶部中心处开设有推移槽，所述推移槽内侧转动连接有第三螺纹杆，所述第三螺纹杆的外侧螺纹连接有推移座，所述推移座的顶端安装有对接盘，所述对接盘顶部排列开设有多组对接槽，所述底座的一端安装有第三电机，所述第三电机的驱动端延伸至推移槽内侧与第三螺纹杆的一端固定连接。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过定位组件能够将夹板安装在驱动限位组件上，而夹板用于可对光缆的断裂破损处进行夹持，驱动限位组件能够带动夹板调节位置，实现夹持定位，水平调节组件可以调节两端光缆的水平位置，结构简单、操作方便，工作人员通过扣拉挤压便可快速进行拆卸更换，提高了工作效率。

附图说明

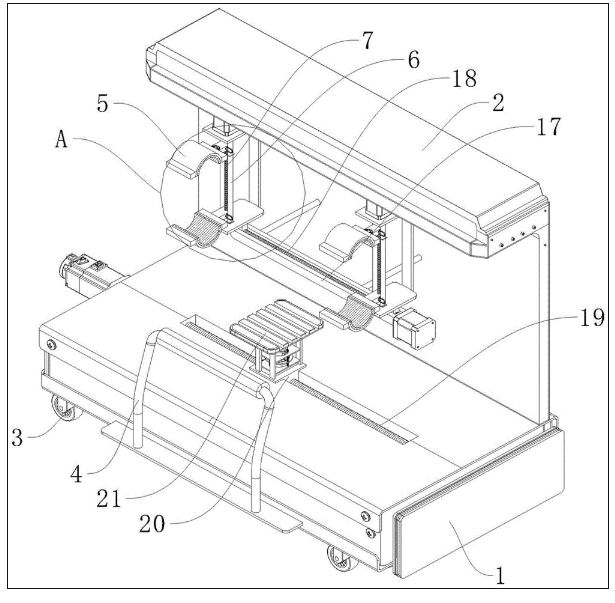

图1为本实用新型整体结构示意图；

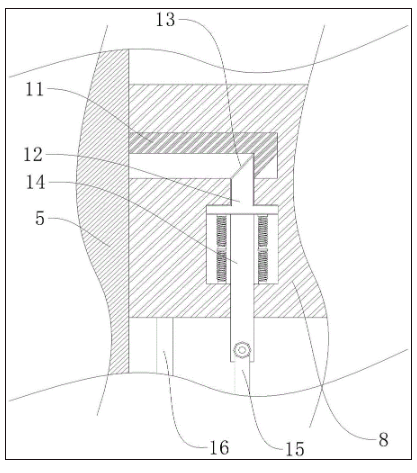

图2为本实用新型活动板剖视结构示意图；

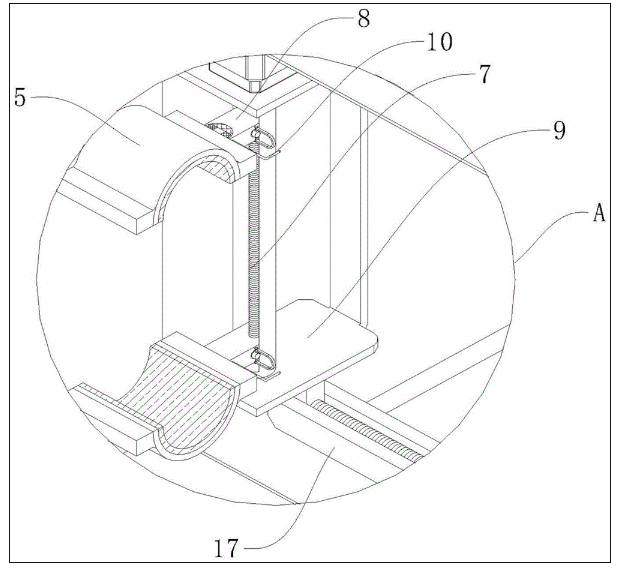

图3为本实用新型图1的A部分放大结构示意图。

图中：1、底座；2、定位罩；3、万向轮；4、扶手；5、夹板；6、活动筒；7、第一螺纹杆；8、活动板；9、安装架；10、第一电机；11、卡块；12、回缩板；13、斜坡；14、滑动杆；15、拉环；16、挂柱；17、固定架；18、第二螺纹杆；19、第三螺纹杆；20、推移座；21、对接盘。

具体实施方式

下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例,基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1-图3，本实用新型提供一种技术方案：

一种光缆维护装置，包括底座1，底座1的顶部一端安装有定位罩2，底座1底部的拐角处均安装有万向轮3，底座1的一侧安装有扶手4，定位罩2的一侧安装有定位拖移机构，定位拖移机构包括驱动限位组件、水平调节组件、夹板5和定位组件，定位组件用于将夹板5安装在驱动限位组件上，夹板5用于对光缆的断裂破损处进行夹持，驱动限位组件用于带动夹板5调节位置，水平调节组件用于调节两端光缆的水平位置，该装置在使用时可以通过定位组件能够将夹板5安装在驱动限位组件上，而夹板5用于可对光缆的断裂破损处进行夹持，驱动限位组件能够带动夹板5调节位置，实现夹持定位，水平调节组件可以调节两端光缆的水平位置，结构简单、操作方便，工作人员通过扣拉挤压便可快速进行拆卸更换，提高了工作效率。

在本实施例中，如图1、图2和图3所示，定位组件包括开设于活动板8一端的卡槽，夹板5的一端安装有与卡槽滑动连接的卡块11，活动板8内部位于卡槽的一侧开设有回缩槽，回缩槽内侧滑动连接有回缩板12，回缩板12一侧的两端和回缩槽内壁之间均安装有回缩弹簧，回缩槽内侧与卡槽内侧连通，回缩板12与卡块11的接触端均开设有相互贴合的斜坡13，首先，将夹板5的一端与活动板8的一端贴合，卡块11随之进入卡槽内侧，接着推动夹板5使得卡块11与回缩板12相抵，二者的斜坡13相互接触，使得回缩板12挤压两组回缩弹簧压缩，卡块11持续推入并完全进入卡槽内侧后，回缩板12的一端不再受压迫，继而弹出抵接卡块11的一端完成锁紧固定。

在本实施例中，如图1、图2和图3所示，回缩板12一侧位于两组回缩弹簧之间安装有滑动杆14，滑动杆14远离回缩板12的另一端转动连接有拉环15，活动板8的外部位于拉环15的一侧安装有挂柱16，然后，拆卸更换时可扣住拉环15配合滑动杆14可带动回缩板12远离卡块11，并回缩至回缩槽中，接着将拉环15转动斜挂在挂柱16上暂时定位，接着便可将夹板5抽离取下。

在本实施例中，如图1、图2和图3所示，驱动限位组件包括两组安装于水平调节组件上的安装架9，安装架9的内侧安装有活动筒6，活动筒6一侧开设有活动槽，活动筒6内侧转动连接有第一螺纹杆7，第一螺纹杆7外侧的两端均螺纹连接有活动板8，安装架9的顶端安装有第一电机10，第一电机10的驱动端延伸至活动筒6内侧与第一螺纹杆7的一端固定连接，活动板8与活动槽为滑动连接，第一螺纹杆7中心处左侧的螺纹和右侧的螺纹相反，进一步的，将光缆放置在下方的夹板5顶面后，启动第一电机10带动第一螺纹杆7旋转，使得两端的活动板8可带动夹板5进行相对方向上的运动，将光缆夹持定位。

在本实施例中，如图1、图2和图3所示，水平调节组件包括安装于定位罩2内壁一侧的固定架17，固定架17顶部的一侧开设有调节槽，调节槽内侧转动连接有第二螺纹杆18，第二螺纹杆18外侧两端均螺纹连接有调节板，调节板与调节槽为滑动连接，固定架17的一端安装有第二电机，第二电机的驱动端延伸至调节槽内侧与第二螺纹杆18的一端固定连接，第二螺纹杆18中心处两侧的螺纹相反，底座1顶部中心处开设有推移槽，推移槽内侧转动连接有第三螺纹杆19，第三螺纹杆19的外侧螺纹连接有推移座20，推移座20的顶端安装有对接盘21，对接盘21顶部排列开设有多组对接槽，底座1的一端安装有第三电机，第三电机的驱动端延伸至推移槽内侧与第三螺纹杆19的一端固定连接，更进一步的，启动第二电机可带动第二螺纹杆18旋转，配合调节块和调节槽可使得两端光缆的断裂破损面靠近，接着启动第三电机可带动第三螺纹杆19旋转，使得推移座20带动对接盘21进行移动，两端的线芯可搭放与对接槽中进行暂时对接，以待人员修复。

本申请实施例一种光缆维护装置的实施原理为：将夹板5的一端与活动板8的一端贴合，卡块11随之进入卡槽内侧，接着推动夹板5使得卡块11与回缩板12相抵，二者的斜坡13相互接触，使得回缩板12挤压两组回缩弹簧压缩，卡块11持续推入并完全进入卡槽内侧后，回缩板12的一端不再受压迫，继而弹出抵接卡块11的一端完成锁紧固定，拆卸更换时可扣住拉环15配合滑动杆14可带动回缩板12远离卡块11，并回缩至回缩槽中，接着将拉环15转动斜挂在挂柱16上暂时定位，接着便可将夹板5抽离取下，将光缆放置在下方的夹板5顶面后，启动第一电机10带动第一螺纹杆7旋转，使得两端的活动板8可带动夹板5进行相对方向上的运动，将光缆夹持定位，启动第二电机可带动第二螺纹杆18旋转，配合调节块和调节槽可使得两端光缆的断裂破损面靠近，接着启动第三电机可带动第三螺纹杆19旋转，使得推移座20带动对接盘21进行移动，两端的线芯可搭放与对接槽中进行暂时对接，以待人员修复。

本实用新型的控制方式是通过控制器来控制的，控制器的控制电路通过本领域的技术人员简单编程即可实现，电源的提供也属于本领域的公知常识，并且本实用新型要用来保护机械装置，所以本实用新型不再详细解释控制方式和电路连接。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
