名称：畜牧兽医多功能动物保定架
专利号：202520717106.7
专利权人：邵立党
技术领域
本实用新型涉及畜牧医疗设备技术领域；更具体地涉及畜牧兽医多功能动物保定架。
背景技术
保定架是一种用于固定畜牧动物的辅助设备，兽医检查、施药或医疗操作时能够安全有效地固定动物。其设计通常具备调节功能，以适应不同体型的动物，确保牢固性和安全性，同时减少动物受伤的风险。保定架的便捷操作使兽医能够快速完成必要的医疗或防疫措施，提高工作效率。
目前，现有技术中的畜牧保定架在使用过程中，大多现有的保定架不便于对动物的头部进行束缚，在操作过程中，若头部不固定，动物在感到恐惧或不适时，容易出现挣扎和逃跑的状况，可能导致药物施用不当或延误治疗时间，在一定程度上降低了设备的实用性，且现有的保定架不便于将动物进行翻转平躺，使得兽医在检查和治疗过程中难以接触动物的各个部位，尤其是腹部和四肢等难以直接观察和操作的区域，可能导致漏诊或误诊，在一定程度上降低了设备的实用性，因此亟需畜牧兽医多功能动物保定架来解决上述问题。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型提供了畜牧兽医多功能动物保定架，以解决上述背景技术中存在的问题。
本实用新型提供如下技术方案：畜牧兽医多功能动物保定架，包括：
底座，所述底座上端四角处的表面固定连接有支撑架，且底座一侧的外表面铰接连接有踩踏板，所述支撑架的上端设置有保定框架，且保定框架的一端设置有开合结构，所述保定框架上端中间位置处的表面设置有固定结构，所述保定框架的两侧皆固定连接有视察框，且保定框架的另一端铰接连接有入口门；
所述开合结构包括有出口门框，且出口门框铰接连接于保定框架的一端；
所述固定结构包括有固定块，且固定块固定连接于保定框架上端外表面的中间位置处。
四组所述支撑架上端的内部皆设有滑轮，且保定框架两端的外表面分别卡合于四组滑轮的内部，所述踩踏板一端的外表面设有定位块，且定位块的上端表面设为弧形，并且踩踏板与底座铰接连接处的内部设置有扭簧，所述保定框架一端两侧与下端外表面的内部皆开设有定位槽，且定位块的外部尺寸与定位槽的内部尺寸相适配，该设计使得定位块可插设于定位槽的内部，并对保定框架的位置进行定位。
优选的，所述开合结构还包括有第一定位架与第二定位架，且第一定位架与第二定位架皆铰接连接于出口门框中间位置处的外表面，所述第一定位架与第二定位架的上端皆套设于出口门框上端的外表面，且第二定位架上端一侧的外表面铰接连接有铰接块，并且铰接块另一端的外表面铰接连接有第一铰接杆，所述第一铰接杆的中间位置处铰接连接于出口门框上端表面的一侧，且第一铰接杆一端的外表面铰接连接有第二铰接杆，并且第二铰接杆的一端铰接连接于第一定位架上端一侧的表面，该设计通过铰接旋转第一铰接杆，可使得第一定位架与第二定位架铰接旋转打开。
优选的，所述第一定位架与第二定位架上端的内部皆开设有移动槽，且出口门框的上端设有移动杆，并且移动槽的内部尺寸大于移动杆的外部尺寸，所述第一铰接杆一端的外表面固定连接有拉杆，该设计使得第一定位架与第二定位架铰接旋转时，移动槽可同步在移动杆的表面进行一定幅度的旋转。
优选的，所述固定结构还包括有移动板，且移动板插设于固定块的内部，并且移动板的底部固定连接有贴合板，所述固定块一侧的内部螺纹连接有定位螺栓，该设计通过定位螺栓可对移动板的位置进行定位。
优选的，所述移动板的上端设有限位板，且限位板的外部尺寸大于固定块的内部尺寸，该设计使得移动板移动时不会脱离固定块的内部。
本实用新型的技术效果和优点：本实用新型通过向下拉动拉杆，使得第一铰接杆与第二铰接杆铰接旋转，并推动第一定位架铰接旋转进行复位，此时第一铰接杆的另一端与铰接块铰接旋转，并带动铰接块的另一端向上进行铰接旋转，铰接块的一端同时带动第二定位架铰接旋转进行复位，由此可对动物的头部进行束缚，避免动物因不适或恐慌出现挣扎或逃跑的状况，便于药物施用减少治疗时间，在一定程度上提升了设备的实用性；
通过将移动板向下移动，使得贴合板抵于动物背部，将踩踏板铰接旋转，使得踩踏板一端脱离定位槽的内部，随后将保定框架旋转，当旋转至适当角度时，踩踏板一端的定外块可再次对保定框架的角度进行定位，由此可便于将动物进行翻转平躺，使得兽医在检查和治疗过程中容易接触动物的各个部位，尤其是腹部和四肢等难以直接观察和操作的区域，避免漏诊或误诊，在一定程度上提高了设备的实用性，而且其整体结构上设计简单合理，实用性很高，易于推广应用。
附图说明

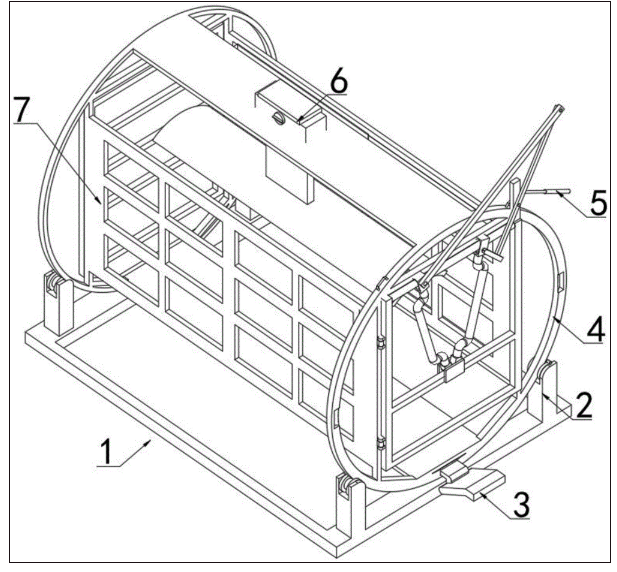

图1为本实用新型的立体结构示意图。

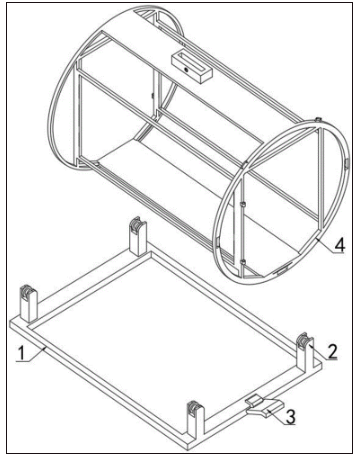

图2为本实用新型保定框架的立体结构示意图。

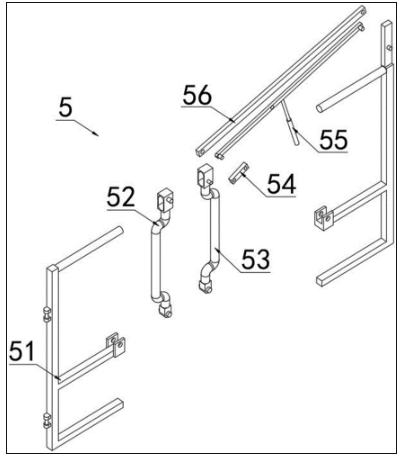

图3为本实用新型开合结构的立体结构爆炸示意图。

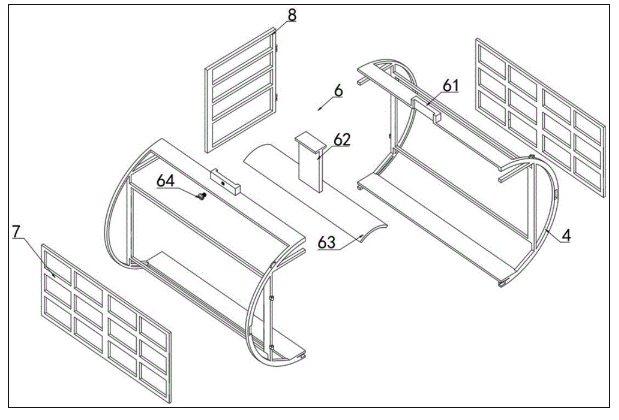

图4为本实用新型固定结构的立体结构爆炸示意图。

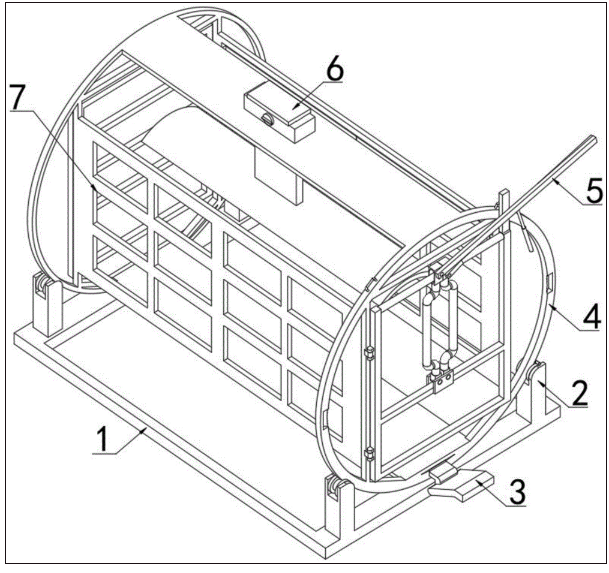

图5为本实用新型的第一使用状态示意图。

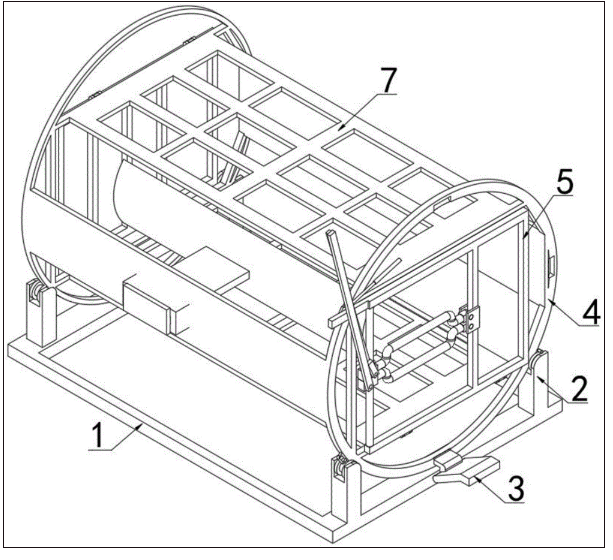

图6为本实用新型的第二使用状态示意图。
附图标记为：1、底座；2、支撑架；3、踩踏板；4、保定框架；5、开合结构；51、出口门框；52、第一定位架；53、第二定位架；54、铰接块；55、第一铰接杆；56、第二铰接杆；6、固定结构；61、固定块；62、移动板；63、贴合板；64、定位螺栓；7、视察框；8、入口门。
具体实施方式
下面将结合本实用新型中的附图，对本实用新型中的技术方案进行清楚、完整地描述，另外，在以下的实施方式中记载的各结构的形态只不过是例示，本实用新型所涉及的畜牧医疗设备并不限定于在以下的实施方式中记载的各结构，在本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施方式都属于本实用新型保护的范围。
实施例一
如图1～图5所示，本实施例提出了畜牧兽医多功能动物保定架，包括：
底座1，底座1上端四角处的表面固定连接有支撑架2，且底座1一侧的外表面铰接连接有踩踏板3，支撑架2的上端设置有保定框架4，且保定框架4的一端设置有开合结构5，保定框架4上端中间位置处的表面设置有固定结构6，保定框架4的两侧皆固定连接有视察框7，且保定框架4的另一端铰接连接有入口门8；
开合结构5包括有出口门框51，且出口门框51铰接连接于保定框架4的一端，开合结构5还包括有第一定位架52与第二定位架53，且第一定位架52与第二定位架53皆铰接连接于出口门框51中间位置处的外表面，第一定位架52与第二定位架53的上端皆套设于出口门框51上端的外表面，且第二定位架53上端一侧的外表面铰接连接有铰接块54，并且铰接块54另一端的外表面铰接连接有第一铰接杆55，第一铰接杆55的中间位置处铰接连接于出口门框51上端表面的一侧，且第一铰接杆55一端的外表面铰接连接有第二铰接杆56，并且第二铰接杆56的一端铰接连接于第一定位架52上端一侧的表面；
第一定位架52与第二定位架53上端的内部皆开设有移动槽，且出口门框51的上端设有移动杆，并且移动槽的内部尺寸大于移动杆的外部尺寸，第一铰接杆55一端的外表面固定连接有拉杆，当向上拉动拉杆时，第一定位架52与第二定位架53同步向外进行铰接旋转，并使得第一定位架52与第二定位架53的上端在移动杆的外表面进行旋转，从而使得第一定位架52与第二定位架53的中间位置进行展开，当向下拉动拉杆时，第一定位架52与第二定位架53同步向内进行铰接旋转，进而使得第一定位架52与第二定位架53的中间位置进行闭合。
实施例二
如图1～图6所示，基于与上述实施例相同的构思，本实施例还提出了：
固定结构6包括有固定块61，且固定块61固定连接于保定框架4上端外表面的中间位置处；
四组支撑架2上端的内部皆设有滑轮，且保定框架4两端的外表面分别卡合于四组滑轮的内部，踩踏板3一端的外表面设有定位块，且定位块的上端表面设为弧形，并且踩踏板3与底座1铰接连接处的内部设置有扭簧，保定框架4一端两侧与下端外表面的内部皆开设有定位槽，且定位块的外部尺寸与定位槽的内部尺寸相适配；
四组支撑架2上端的内部皆设有滑轮，且保定框架4两端的外表面分别卡合于四组滑轮的内部，踩踏板3一端的外表面设有定位块，且定位块的上端表面设为弧形，并且踩踏板3与底座1铰接连接处的内部设置有扭簧，保定框架4一端两侧与下端外表面的内部皆开设有定位槽，且定位块的外部尺寸与定位槽的内部尺寸相适配，该设计使得保定框架4两端的外表面可在滑轮的内部进行旋转，从而可调整定位槽与定位块之间的位置，使得定位块可插设于对应位置处的定位槽内部，由此可对保定框架4的位置进行定位；
固定结构6还包括有移动板62，且移动板62插设于固定块61的内部，并且移动板62的底部固定连接有贴合板63，固定块61一侧的内部螺纹连接有定位螺栓64，移动板62的上端设有限位板，且限位板的外部尺寸大于固定块61的内部尺寸，该设计通过顺时针旋转定位螺栓64，使得定位螺栓64的一端不再抵于移动板62一侧外表面，此时移动板62可在固定块61的内部进行移动，并使得移动板62移动时更加稳定，移动板62上端限位板可使得移动板62在移动时不会脱离固定块61的内部，当移动板62移动至适当位置后，顺时针旋转定位螺栓64，使得定位螺栓64的一端抵于移动板62一侧的外表面，并对移动板62的位置进行定位。
工作原理：当设备使用时，将设备放置于适当位置，铰接旋转打开入口门8，驱赶动物进入保定框架4的内部，再次铰接旋转入口门8进行关闭，随后向上拉动拉杆使得第一铰接杆55旋转，此时第一铰接杆55另一端拉动铰接块54进行铰接旋转，并同时使得铰接块54带动第二定位架53向一端移动并铰接旋转展开，与此同时第一铰接杆55的一端铰接旋转推动第二铰接杆56进行移动，同时第二铰接杆56推动第一定位架52向另一端移动并铰接旋转展开，由此可将动物头部放于第一定位架52与第二定位架53的中间，再次向下拉动拉杆使得第一定位架52与第二定位架53向相互靠近的一端铰接旋转，由此可对动物的头部进行固定，当需要对动物身体部位进行检查时，将移动板62向下进行移动，使得贴合板63的底部表面抵于动物的背部，随后旋转定位螺栓64，对移动板62的位置进行定位，接着铰接旋转踩踏板3，使得踩踏板3的一端脱离定位槽的内部，随后旋转保定框架4，当保定框架4旋转至适当角度时，通过扭簧的自身弹性对踩踏板3进行支撑，使得踩踏板3一端的定位块插设于另一组定位槽的内部，并对保定框架4的位置进行定位，以上就是本实用的全部工作原理。
最后应说明的几点是：首先，在本申请的描述中，需要说明的是，除非另有规定和限定，术语“安装”、“相连”、“连接”应做广义理解，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；
其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；
最后：以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
