名称：一种安全工程警示牌

专利号：202421122025.4

专利权人：王本财

技术领域

本实用新型涉及警示牌技术领域，更具体地说，它涉及一种安全工程警示牌。

背景技术

目前，在对行人或车辆进行提醒时，需要使用到警示牌，但是，现有的警示牌大多存在无法对其他方位进行调节的弊端，进而导致其他方位的行人或车辆看不见警示而发生危险，极大的降低了安全性，给使用带来了许多不便。

实用新型内容

(1)要解决的技术问题

针对现有技术存在的不足，本实用新型的目的在于提供一种安全工程警示牌，其具有便于方位调节的特点。

(2)技术方案

为实现上述目的，本实用新型提供了一种安全工程警示牌，包括车板，所述车板的顶部放置有底板，所述底板的顶部固定连接有支撑筒，所述支撑筒的内部滑动连接有支撑柱，所述支撑筒的内部与支撑柱的内部均开设有螺纹孔，所述螺纹孔为三组，三组所述螺纹孔的内部均螺纹连接有第一螺纹柱，所述支撑柱的顶端固定连接有固定座，所述固定座的内部固定安装有驱动电机，所述驱动电机的输出轴的一端固定连接有转轴，所述转轴的顶端固定连接有支撑板，所述支撑板的内部卡接有方形警示牌，所述方形警示牌的两侧均固定连接有固定块，所述固定块的内部与支撑板的内部螺纹连接有第三螺纹柱，所述第三螺纹柱为两个。

使用本技术方案的一种安全工程警示牌时，通过驱动电机工作，带动转轴转动，进而达到使支撑板带动方形警示牌进行方位调节的目的，实现全方位对行人与车辆进行提醒的效果。

进一步地，所述固定座的表面固定连接有把手，所述把手为两个。

进一步地，所述底板的内部螺纹连接有第二螺纹柱，所述第二螺纹柱为若干个，所述车板的底部固定安装有车轮，所述车轮为四个。

进一步地，所述车板的顶部固定连接有固定柱，所述固定柱的顶端固定连接有推手。

进一步地，所述方形警示牌的顶部固定安装有照明灯。

进一步地，所述车板的顶部固定连接有限位板，所述限位板为若干个。

进一步地，所述固定座的内部开设有滑槽，所述滑槽内滑动连接有滑轮，所述滑轮为若干个，所述滑轮固定连接在支撑板的底部。

(3)有益效果

综上所述，本实用新型具有以下有益效果：

1、通过借助支撑柱在支撑筒内的滑动作用，借助把手达到对支撑柱进行高度调节的目的，借助第一螺纹柱实现对支撑柱进行固定的效果，通过驱动电机工作，带动转轴转动，进而达到使支撑板带动方形警示牌进行方位调节的目的，实现全方位对行人与车辆进行提醒的效果，通过设置固定块，借助第三螺纹柱达到对方形警示牌进行拆卸更换的目的；

2、通过借助第二螺纹柱，达到对底板进行固定安装的目的，通过设置车轮，达到方便运送方形警示牌的目的，通过设置固定柱，达到对推手进行支撑的目的；

3、通过照明灯工作，达到对夜晚进行照明的目的，通过设置限位板，达到对底板进行限位的目的，通过借助滑轮在滑槽内的滑动作用，配合支撑板带动方形警示牌转动更加稳定。

附图说明

为了更清楚的说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术中描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一种实施方式，对于本领域普通技术人员来说，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

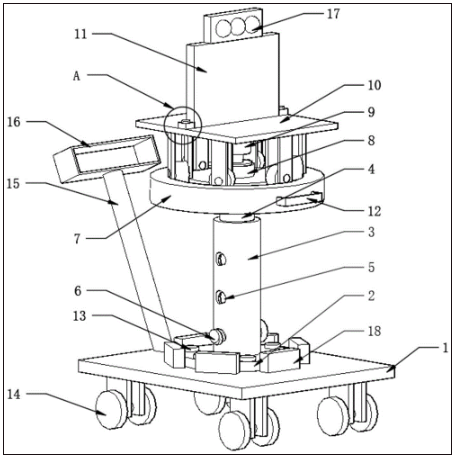

图1为本实用新型正视结构示意图；

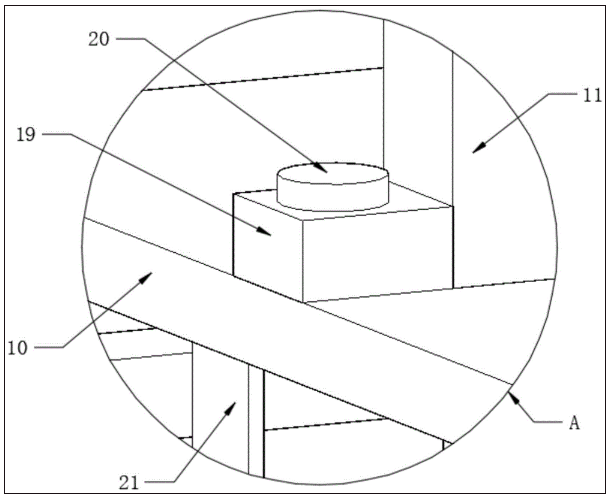

图2为图1中A处放大结构示意图；

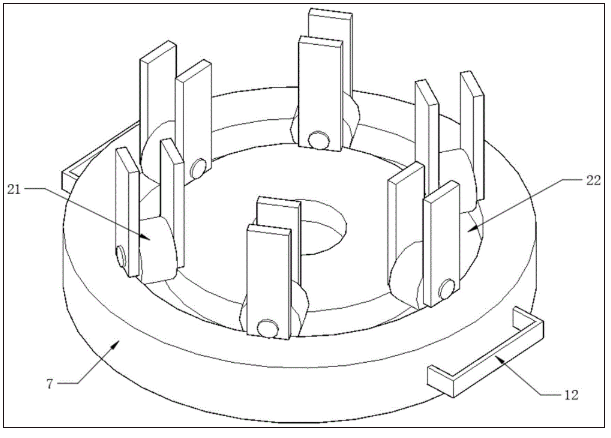

图3为图1中固定座俯视结构示意图。

附图中的标记为：

1、车板；2、底板；3、支撑筒；4、支撑柱；5、螺纹孔；6、第一螺纹柱；7、固定座；8、驱动电机；9、转轴；10、支撑板；11、方形警示牌；12、把手；13、第二螺纹柱；14、车轮；15、固定柱；16、推手；17、照明灯；18、限位板；19、固定块；20、第三螺纹柱；21、滑轮；22、滑槽。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本实用新型具体实施方式中的技术方案进行清楚、完整的描述，以进一步阐述本实用新型，显然，所描述的具体实施方式仅仅是本实用新型的一部分实施方式，而不是全部的样式。

实施例：

以下结合附图1-3对本实用新型作进一步详细说明。

请参阅图1-3，本实用新型提供一种技术方案：一种安全工程警示牌，包括车板1，车板1的顶部放置有底板2，底板2的顶部固定连接有支撑筒3，支撑筒3的内部滑动连接有支撑柱4，支撑筒3的内部与支撑柱4的内部均开设有螺纹孔5，螺纹孔5为三组，三组螺纹孔5的内部均螺纹连接有第一螺纹柱6，通过借助支撑柱4在支撑筒3内的滑动作用，借助把手12达到对支撑柱4进行高度调节的目的，借助第一螺纹柱6实现对支撑柱4进行固定的效果，支撑柱4的顶端固定连接有固定座7，固定座7的内部固定安装有驱动电机8，驱动电机8的输出轴的一端固定连接有转轴9，转轴9的顶端固定连接有支撑板10，支撑板10的内部卡接有方形警示牌11，通过驱动电机8工作，带动转轴9转动，进而达到使支撑板10带动方形警示牌11进行方位调节的目的，实现全方位对行人与车辆进行提醒的效果，方形警示牌11的两侧均固定连接有固定块19，固定块19的内部与支撑板10的内部螺纹连接有第三螺纹柱20，第三螺纹柱20为两个，通过设置固定块19，借助第三螺纹柱20达到对方形警示牌11进行拆卸更换的目的。

具体的，固定座7的表面固定连接有把手12，把手12为两个，底板2的内部螺纹连接有第二螺纹柱13，第二螺纹柱13为若干个，车板1的底部固定安装有车轮14，车轮14为四个。

通过采用上述技术方案，通过借助第二螺纹柱13，达到对底板2进行固定安装的目的，通过设置车轮14，达到方便运送方形警示牌11的目的。

具体的，车板1的顶部固定连接有固定柱15，固定柱15的顶端固定连接有推手16，方形警示牌11的顶部固定安装有照明灯17。

通过采用上述技术方案，通过设置固定柱15，达到对推手16进行支撑的目的，通过照明灯17工作，达到对夜晚进行照明的目的。

具体的，车板1的顶部固定连接有限位板18，限位板18为若干个，固定座7的内部开设有滑槽22，滑槽22内滑动连接有滑轮21，滑轮21为若干个，滑轮21固定连接在支撑板10的底部。

通过采用上述技术方案，通过设置限位板18，达到对底板2进行限位的目的，通过借助滑轮21在滑槽22内的滑动作用，配合支撑板10带动方形警示牌11转动更加稳定。

本实用新型的工作原理为：需要使用警示牌时，首先借助推手16将方形警示牌11推至安装位置，然后借助第二螺纹柱13将底板2固定至使用位置，之后借助支撑柱4在支撑筒3内的滑动作用，把住把手12将支撑柱4提至合适高度，然后借助第一螺纹柱6对支撑柱4进行固定，之后通过驱动电机8运作，带动转轴9转动，进而使支撑板10带动方形警示牌11进行方位调节且方便全方位的提醒行人与车辆注意该区域危险，在夜晚时，可通过照明灯17运作，进而对方形警示牌11区域进行照明，防止在夜晚能见度低而发生危险，最后需对方形警示牌11进行更换时，可拧动第三螺纹柱20，取下方形警示牌11，最终进行更换即可。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
