名称：一种岩石切割用链锯

专利号：202420988428.0

专利权人：李永利

技术领域

本实用新型涉及链锯领域，尤其涉及一种岩石切割用链锯。

背景技术

链锯通常是通过汽油来提供动力，且链锯工作时的噪音较大，因为噪音大所以链锯通常是在较为开阔的室外进行使用。

公告号为CN220297344U的实用新型公开了一种链锯，其技术方案要点为：包括：机壳、执行切割功能的锯链、支撑锯链的导板、固定安装在机壳上的第一紧固件、固定导板至机壳的链罩、与第一紧固件配合以固定链罩至机壳的第二紧固件，该链锯还包括保持构件，保持构件可以是弹性构件，也可以是柔性构件，保持构件一端连接至链罩，另一端连接至第二紧固件，防止第一紧固件和第二紧固件解除结合时第二紧固件从链罩上脱落。保持构件还可以拆卸的方式附接于第二紧固件，便于更换第二紧固件，防止第二紧固件损坏影响链锯正常使用。

针对上述相关内容，存在以下技术缺陷：链锯在对岩石进行切割时发现，链锯长时间对岩石进行切割时，会导致该链锯的表面发热，从而影响链锯的使用寿命，且使用链锯对岩石进行切割所产生的灰尘，还会对使用链锯工人的呼吸道造成影响，导致工人出现呼吸道类的疾病。

实用新型内容

本实用新型的目的是解决现有技术中存在链锯长时间对岩石进行切割时，会导致该链锯的表面发热，从而影响链锯的使用寿命，且使用链锯对岩石进行切割所产生的灰尘，还会对使用链锯工人的呼吸道造成影响，导致工人出现呼吸道类的疾病的缺点。

为解决上述技术问题，本实用新型提供了一种岩石切割用链锯，包括：链锯本体，所述链锯本体的其中一侧固定连接有扶手，所述链锯本体的其中一端安装有动力装置，所述链锯本体的两端均设有调节装置，所述调节装置包括若干个衔接块，若干个所述衔接块均与链锯本体固定连接，所述衔接块远离链锯本体的侧面一端开设有调节槽，所述调节槽的内壁两侧固定连接有同一个固定杆，所述固定杆的圆弧面转动连接有夹口，所述夹口的内壁螺纹贯穿有丝杆，所述丝杆与衔接块的内壁螺纹连接，若干个所述夹口靠近链锯本体的一侧活动连接有同一个水管，所述水管的圆弧面两端均开设有若干个喷水口，若干个所述喷水口均匀分布在水管的圆弧面上。

上述部件所达到的效果为：通过链锯本体可对岩石进行切割，但是在对岩石进行切割时发现，链锯本体长时间对岩石进行切割时，会导致该链锯本体的表面发热，影响链锯本体的使用寿命，且使用链锯本体对岩石进行切割所产生的灰尘还会对使用链锯本体工人的呼吸道造成影响，导致工人出现呼吸道类的疾病，此时工人可通过调节装置来对链锯本体与岩石之间的接触位置进行降温，还能对链锯本体切割岩石时所产生的灰尘进行除尘，提高链锯本体使用寿命的同时，还能提高工人使用时对呼吸道的保护效果。

优选地，所述固定杆的圆弧面两端均滑动连接有卷簧，所述卷簧的两端分别与夹口和衔接块固定连接。

上述部件所达到的效果为：将夹口打开并将水管放置在夹口与衔接块之间时，卷簧会带动夹口向水管的方向进行运动，从而能在卷簧的带动下，提高通过夹口对水管进行固定的速度。

优选地，所述夹口靠近水管的一侧开始有若干个防滑槽，若干个所述防滑槽均匀分布在夹口的一侧。

上述部件所达到的效果为：使用夹口与水管进行连接时，水管上开设的防滑槽能增加水管与夹口之间的摩擦力，从而能提高夹口与水管接触时的稳定性。

优选地，所述丝杆靠近链锯本体的一端固定连接有导向块，所述导向块的截面呈弧形。

上述部件所达到的效果为：通过丝杆与夹口的内壁进行连接时，丝杆上安装的导向块能减小丝杆与夹口之间连接所需的角度大小，从而能通过减小所需连接的角度大小来提高夹口内壁与丝杆之间连接的速度。

优选地，所述夹口远离链锯本体的一侧固定连接有连接环，所述连接环的截面呈圆形。

上述部件所达到的效果为：丝杆带动夹口与衔接块进行连接时，夹口上安装连接环能避免丝杆与夹口发生接触时，出现挤压损伤的情况发生，连接环能将夹口与衔接块的连接处进行保护。

优选地，所述固定杆为钛合金杆。

上述部件所达到的效果为：钛合金材质的固定杆其杆体表面较为坚硬，这也使钛合金材质的固定杆在长时间的使用下，其杆体表面较难发生形变，使用寿命较好。

优选地，所述链锯本体靠近扶手的一侧设有辅助装置，所述辅助装置包括两个弧形块，两个所述弧形块均与扶手滑动连接，所述弧形块远离扶手的一侧固定连接有接触板，所述弧形块靠近接触板的侧面两端均固定连接有两个连接块，每两个所述连接块为一组，每组所述连接块的内壁螺纹贯穿有同一个螺杆。

上述部件所达到的效果为：工人通过扶手使用链锯本体长时间对岩石进行切割时发现，工人手部出汗导致手部无法抓紧扶手，导致链锯本体从手部滑脱，滑脱的链锯本体对工人存在较大的安全风险，可通过辅助装置来提高手部与扶手之间的摩擦力，避免手部出汗导致无法抓紧扶手的情况发生。

优选地，两个所述弧形块彼此靠近的侧面两端均固定连接有连接垫。

上述部件所达到的效果为：两个弧形块互相接触时，其弧形块上安装的连接垫能避免两个弧形块发生接触时出现损伤，连接垫能有效避免两个弧形块发生接触损伤。

与相关技术相比较，本实用新型提供的一种岩石切割用链锯具有如下有益效果：

本实用新型提供一种岩石切割用链锯，通过设置调节装置，使用链锯对岩石进行切割时，可通过调节装置来对链锯进行降温，调节装置不仅能提高链锯的使用寿命，还能对链锯切割岩石所产生的灰尘进行除尘，进一步提高链锯的使用效果。

通过设置辅助装置，使用链锯对岩石进行切割时，可通过在链锯扶手处加装辅助装置，来提高工人手部与扶手之间的摩擦力，能有效避免手部出汗时，手部无法抓紧链锯的扶手位置，链锯从手部滑脱的情况发生。

附图说明

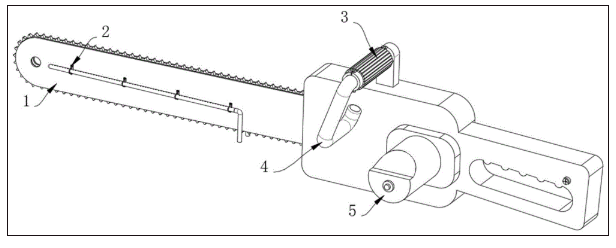

图1为本实用新型提供的一种岩石切割用链锯的结构示意图；

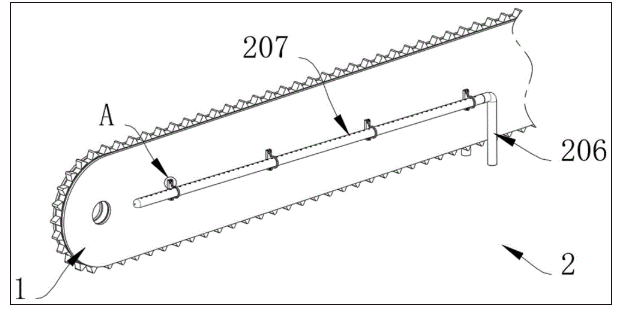

图2为图1所示的调节装置的结构示意图；

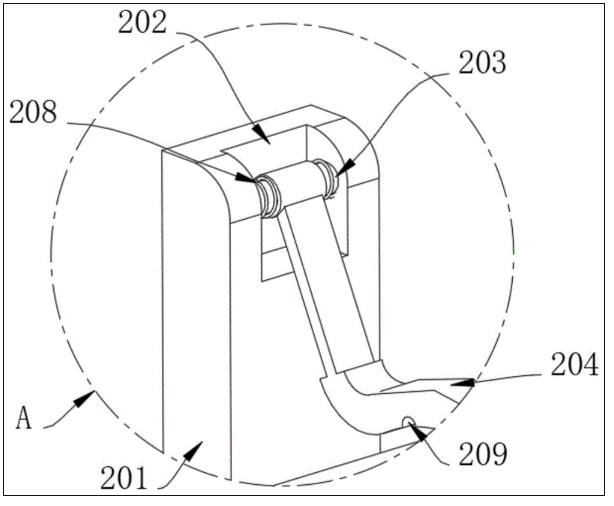

图3为图2所示的A处放大图；

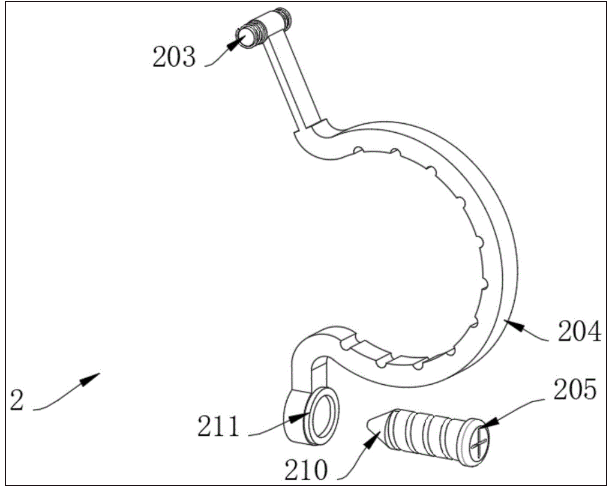

图4为图1所示的调节装置的局部拆分结构示意图；

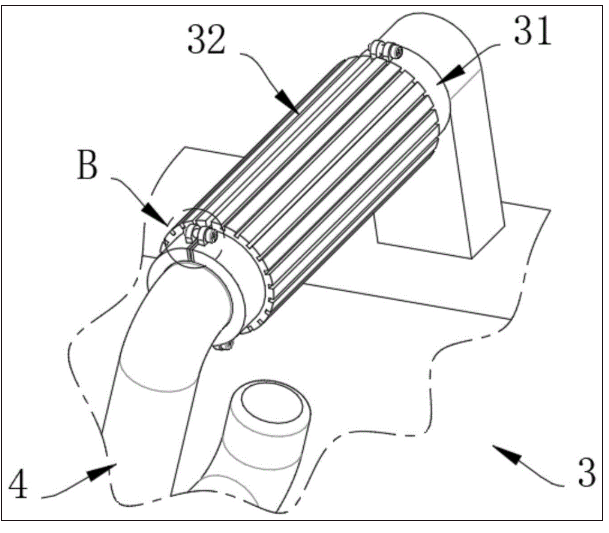

图5为图1所示的辅助装置的结构示意图；

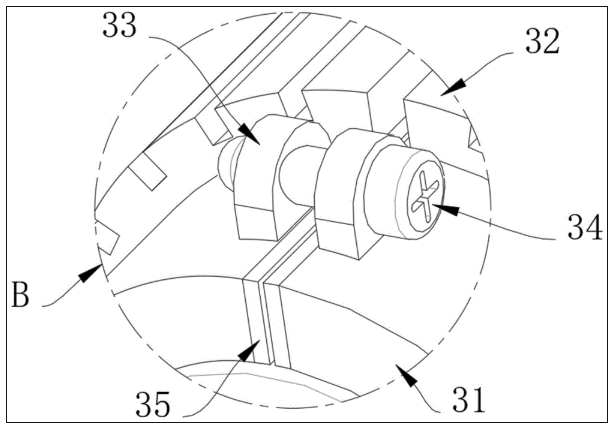

图6为图5所示的B处放大图。

图中标号：1、链锯本体；2、调节装置；201、衔接块；202、调节槽；203、固定杆；204、夹口；205、丝杆；206、水管；207、喷水口；208、卷簧；209、防滑槽；210、导向块；211、连接环；3、辅助装置；31、弧形块；32、接触板；33、连接块；34、螺杆；35、连接垫；4、扶手；5、动力装置。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

以下结合具体实施例对本实用新型的具体实现进行详细描述。

请参阅图1至图6，本实用新型实施例提供的一种岩石切割用链锯，包括：链锯本体1，链锯本体1的其中一侧固定连接有扶手4，链锯本体1的其中一端安装有动力装置5，链锯本体1的两端均设有调节装置2，链锯本体1靠近扶手4的一侧设有辅助装置3。

在本实用新型的实施例中，请参阅图2至图4，调节装置2包括若干个衔接块201，若干个衔接块201均与链锯本体1固定连接，衔接块201远离链锯本体1的侧面一端开设有调节槽202，调节槽202的内壁两侧固定连接有同一个固定杆203，固定杆203的圆弧面转动连接有夹口204，夹口204的内壁螺纹贯穿有丝杆205，丝杆205与衔接块201的内壁螺纹连接，若干个夹口204靠近链锯本体1的一侧活动连接有同一个水管206，水管206的圆弧面两端均开设有若干个喷水口207，若干个喷水口207均匀分布在水管206的圆弧面上，通过链锯本体1可对岩石进行切割，但是在对岩石进行切割时发现，链锯本体1长时间对岩石进行切割时，会导致该链锯本体1的表面发热，影响链锯本体1的使用寿命，且使用链锯本体1对岩石进行切割所产生的灰尘还会对使用链锯本体1工人的呼吸道造成影响，导致工人出现呼吸道类的疾病，此时工人可通过调节装置2来对链锯本体1与岩石之间的接触位置进行降温，还能对链锯本体1切割岩石时所产生的灰尘进行除尘，提高链锯本体1使用寿命的同时，还能提高工人使用时对呼吸道的保护效果。固定杆203的圆弧面两端均滑动连接有卷簧208，卷簧208的两端分别与夹口204和衔接块201固定连接，将夹口204打开并将水管206放置在夹口204与衔接块201之间时，卷簧208会带动夹口204向水管206的方向进行运动，从而能在卷簧208的带动下，提高通过夹口204对水管206进行固定的速度，夹口204靠近水管206的一侧开始有若干个防滑槽209，若干个防滑槽209均匀分布在夹口204的一侧，使用夹口204与水管206进行连接时，水管206上开设的防滑槽209能增加水管206与夹口204之间的摩擦力，从而能提高夹口204与水管206接触时的稳定性，丝杆205靠近链锯本体1的一端固定连接有导向块210，导向块210的截面呈弧形，通过丝杆205与夹口204的内壁进行连接时，丝杆205上安装的导向块210能减小丝杆205与夹口204之间连接所需的角度大小，从而能通过减小所需连接的角度大小来提高夹口204内壁与丝杆205之间连接的速度，夹口204远离链锯本体1的一侧固定连接有连接环211，连接环211的截面呈圆形，丝杆205带动夹口204与衔接块201进行连接时，夹口204上安装连接环211能避免丝杆205与夹口204发生接触时，出现挤压损伤的情况发生，连接环211能将夹口204与衔接块201的连接处进行保护，固定杆203为钛合金杆，钛合金材质的固定杆203其杆体表面较为坚硬，这也使钛合金材质的固定杆203在长时间的使用下，其杆体表面较难发生形变，使用寿命较好。

在本实用新型的实施例中，请参阅图5和图6，辅助装置3包括两个弧形块31，两个弧形块31均与扶手4滑动连接，弧形块31远离扶手4的一侧固定连接有接触板32，弧形块31靠近接触板32的侧面两端均固定连接有两个连接块33，每两个连接块33为一组，每组连接块33的内壁螺纹贯穿有同一个螺杆34，工人通过扶手4使用链锯本体1长时间对岩石进行切割时发现，工人手部出汗导致手部无法抓紧扶手4，导致链锯本体1从手部滑脱，滑脱的链锯本体1对工人存在较大的安全风险，可通过辅助装置3来提高手部与扶手4之间的摩擦力，避免手部出汗到导致无法抓紧扶手4的情况发生，两个弧形块31彼此靠近的侧面两端均固定连接有连接垫35，两个弧形块31互相接触时，其弧形块31上安装的连接垫35能避免两个弧形块31发生接触时出现损伤，连接垫35能有效避免两个弧形块31发生接触损伤。

本实用新型提供的一种岩石切割用链锯的工作原理如下：使用链锯本体1对岩石进行切割时，将水桶内灌满水，再将水管206与抽水泵的出水口进行连接，再将抽水泵的抽水口处放置在水桶内，先将夹口204打开，夹口204会在固定杆203的圆弧面进行转动，再将水管206的管体放置在夹口204与衔接块201之间，再将夹口204向衔接块201内壁的方向进行按压，将夹口204的内壁与衔接块201的内壁进行重合，再在夹口204的内壁与衔接块201的内壁转动丝杆205，从而能通过丝杆205在夹口204与衔接块201的内壁转动，可将水管206固定在夹口204与衔接块201中间，此时启动抽水泵，又因为水管206上开设有喷水口207，抽水泵会将水桶内的水通过水管206上的喷水口207处喷出，从而能对链锯本体1工作时进行降温，还能对链锯本体1工作时产生的灰尘进行清除，将夹口204打开并将水管206放置在夹口204与衔接块201之间时，卷簧208会带动夹口204向水管206的方向进行运动，从而能在卷簧208的带动下，提高通过夹口204对水管206进行固定的速度，使用夹口204与水管206进行连接时，水管206上开设的防滑槽209能增加水管206与夹口204之间的摩擦力，从而能提高夹口204与水管206接触时的稳定性，通过丝杆205与夹口204的内壁进行连接时，丝杆205上安装的导向块210能减小丝杆205与夹口204之间连接所需的角度大小，从而能通过减小所需连接的角度大小来提高夹口204内壁与丝杆205之间连接的速度，丝杆205带动夹口204与衔接块201进行连接时，夹口204上安装连接环211能避免丝杆205与夹口204发生接触时，出现挤压损伤的情况发生，连接环211能将夹口204与衔接块201的连接处进行保护，钛合金材质的固定杆203其杆体表面较为坚硬，这也使钛合金材质的固定杆203在长时间的使用下，其杆体表面较难发生形变，使用寿命较好。

需要增加扶手4与手部之间的摩擦力时，将两个弧形块31放置在扶手4的圆弧面上，再使用螺杆34通过连接块33将两个连接块33进行连接，螺杆34与连接块33进行连接后，即可将弧形块31固定在扶手4上，弧形块31上安装的接触板32即可提高工人手部与扶手4之间的摩擦力，提高工人通过扶手4拿取链锯本体1的稳定性，两个弧形块31互相接触时，其弧形块31上安装的连接垫35能避免两个弧形块31发生接触时出现损伤，连接垫35能有效避免两个弧形块31发生接触损伤。

本实用新型中涉及的电路以及控制均为现有技术，在此不进行过多赘述。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
