名称：一种大棚拱架支撑装置

专利号：202520231292.3

专利权人：米德众

技术领域

本实用新型涉及农业大棚技术领域，特别是涉及一种大棚拱架支撑装置。

背景技术

圆拱形大棚是一种常见的农业设施，主要由拱架和薄膜组成，其中，拱架是圆拱形大棚的支撑骨架，薄膜覆盖于拱架上，起到保温、防雨、防虫等作用。

现有的圆拱形大棚，如公告号为CN219919824U的中国专利文件，公开了一种新型温室大棚内保温结构，该文件中图1所示的温室大棚，其主体骨架由立柱A、横梁B、拱架C和纵杆D连接而成，纵向上，同一高度的立柱A从前到后成列排布，纵杆D两端分别与相邻两立柱A顶部连接，横向上，横梁B两端分别连接在同一排的两根立柱A顶部，主体骨架围成的温室大棚包括前侧面、后侧面、左侧面、右侧面和拱形顶部五个部分。

对于该温室大棚中的拱架C的支撑结构，由于横梁B上易于搭设斜撑，因此，仅是在横梁B与其上方的拱架C之间设置有斜撑，相邻的横梁B之间的拱架C并不设置斜撑，而是通过与纵杆D类似的连接杆进行加固，导致该部分拱架C存在抗压能力较差的问题。

实用新型内容

本实用新型的目的是提供一种大棚拱架支撑装置，以解决上述相关技术存在的问题，能够对大棚拱架进行支撑，增强其抗压能力，结构简单、安装方便。

为实现上述目的，本实用新型提供了如下方案：

本实用新型提供一种大棚拱架支撑装置，包括横梁、第一连接件以及第二连接件，所述横梁用于支撑于拱架的上部，且所述横梁的第一端能够通过所述第一连接件与所述拱架的第一侧边固定连接，所述横梁的第二端能够通过所述第二连接件与所述拱架的第二侧边固定连接；当所述横梁安装于所述拱架的上部时，所述横梁的第一端与所述拱架的圆弧形拱顶的两端之间的弦中点的连线，以及所述横梁的第二端与所述拱架的圆弧形拱顶的两端之间的弦中点的连线，二者之间形成的夹角为85°-95°。

优选的，所述横梁为可伸缩结构。

优选的，所述横梁包括第一支撑管、第二支撑管以及锁紧螺栓，所述第一支撑管的第一端能够通过所述第一连接件与所述拱架的第一侧边固定连接，所述第二支撑管的第一端滑动插接于所述第一支撑管的第二端，并能够通过所述锁紧螺栓与所述第一支撑管固定连接，所述第二支撑管的第二端能够通过所述第二连接件与所述拱架的第二侧边固定连接。

优选的，所述第一连接件包括第一卡箍和第一卡箍螺栓，所述第一卡箍能够套设于所述拱架的第一侧边上，且所述第一支撑管的第一端能够卡接于所述第一卡箍的开口端，并通过所述第一卡箍螺栓与所述第一卡箍固定连接。

优选的，所述第二连接件包括第二卡箍和第二卡箍螺栓，所述第二卡箍能够套设于所述拱架的第二侧边上，且所述第二支撑管的第二端能够卡接于所述第二卡箍的开口端，并通过所述第二卡箍螺栓与所述第二卡箍固定连接。

本实用新型相对于相关技术取得了以下技术效果：

本实用新型提供的大棚拱架支撑装置，包括横梁、第一连接件以及第二连接件，使用时，将横梁的第一端通过第一连接件与拱架的第一侧边固定连接，将横梁的第二端通过第二连接件与拱架的第二侧边固定连接，并且，当横梁安装于拱架的上部时，横梁的第一端与拱架的圆弧形拱顶的两端之间的弦中点的连线，以及横梁的第二端与拱架的圆弧形拱顶的两端之间的弦中点的连线，二者之间形成的夹角为85°-95°，此时，横梁能够显著增强拱架的抗压能力，同时，本装置结构简单，便于安装于圆拱形大棚的各个拱架上，保证了大棚整体结构的稳定性。

附图说明

为了更清楚地说明本实用新型实施例或相关技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

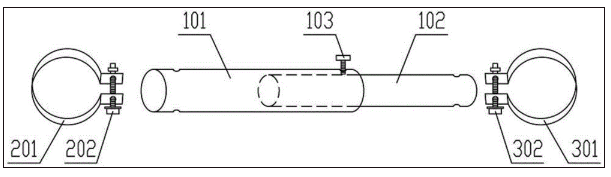

图1为本实用新型实施例提供的大棚拱架支撑装置的示意图；

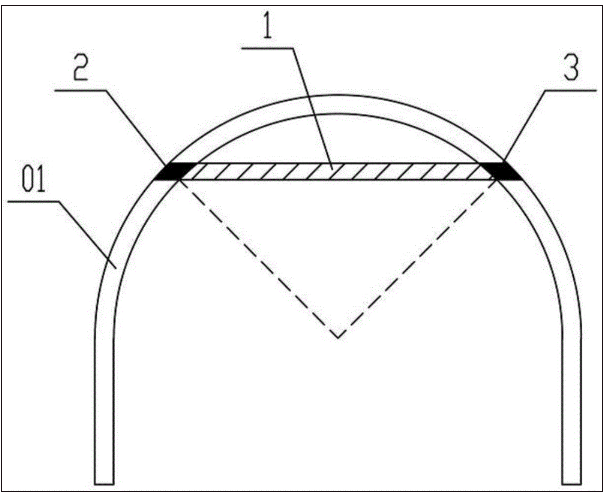

图2为安装本实用新型实施例提供的大棚拱架支撑装置的拱架的示意图；

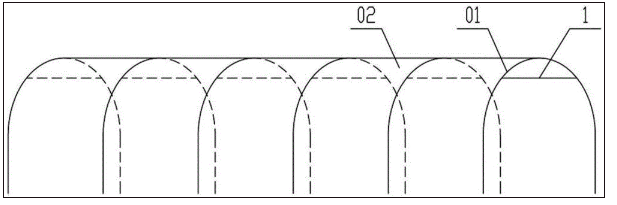

图3为安装本实用新型实施例提供的大棚拱架支撑装置的圆拱形大棚的示意图。

图中：01-拱架、02-圆拱形大棚、1-横梁、101-第一支撑管、102-第二支撑管、103-锁紧螺栓、2-第一连接件、201-第一卡箍、202-第一卡箍螺栓、3-第二连接件、301-第二卡箍、302-第二卡箍螺栓。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型的目的是提供一种大棚拱架支撑装置，以解决相关技术存在的问题，能够对大棚拱架进行支撑，增强其抗压能力，结构简单、安装方便。

为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

如图1-图3所示，本实施例提供一种大棚拱架支撑装置，包括横梁1、第一连接件2以及第二连接件3，横梁1用于支撑于拱架01的上部，且横梁1的第一端能够通过第一连接件2与拱架01的第一侧边固定连接，横梁1的第二端能够通过第二连接件3与拱架01的第二侧边固定连接；当横梁1安装于拱架01的上部时，横梁1的第一端与拱架01的圆弧形拱顶的两端之间的弦中点的连线，以及横梁1的第二端与拱架01的圆弧形拱顶的两端之间的弦中点的连线，二者之间形成的夹角为85°-95°(即图2中两条虚线之间的夹角，当该夹角为90°时，拱架01的抗压能力最强，若横梁1的位置上移，则会减弱拱架01的抗压能力)。

需要说明的是，将本实施例中的横梁1安装于拱架01上，横梁1的两端与拱架01的顶端之间能够形成一个三角形平面，使得拱架01的抗压能力增强20％-40％。

在本实施例中，横梁1为可伸缩结构，便于适配不同跨度的大棚。

需要说明的是，本装置适用于圆拱形大棚02，尤其适用于跨度大于5m的圆拱形大棚02(跨度较小的大棚本身具有一定的抗压能力)；对于单层棚，横梁1距离地面的高度需要高于2m，便于人工作业；对于多层棚，横梁1距离下层棚顶的距离需要大于15cm，便于下层棚覆膜。

进一步地，横梁1包括第一支撑管101、第二支撑管102以及锁紧螺栓103，第一支撑管101的第一端能够通过第一连接件2与拱架01的第一侧边固定连接，第二支撑管102的第一端滑动插接于第一支撑管101的第二端，并能够通过锁紧螺栓103与第一支撑管101固定连接，第二支撑管102的第二端能够通过第二连接件3与拱架01的第二侧边固定连接。

在本实施例中，第一连接件2包括第一卡箍201和第一卡箍螺栓202，第一卡箍201能够套设于拱架01的第一侧边上，且第一支撑管101的第一端能够卡接于第一卡箍201的开口端，并通过第一卡箍螺栓202与第一卡箍201固定连接。

在本实施例中，第二连接件3包括第二卡箍301和第二卡箍螺栓302，第二卡箍301能够套设于拱架01的第二侧边上，且第二支撑管102的第二端能够卡接于第二卡箍301的开口端，并通过第二卡箍螺栓302与第二卡箍301固定连接。

需要说明的是，本实施例中的第一支撑管101和第二支撑管102均优选为与拱架01用钢管的直径相接近的钢管；本实施例中的第一卡箍201和第二卡箍301均优选为外壁较为圆滑的钢管连接卡箍，以防覆膜时刮蹭到棚膜。

本实施例提供的大棚拱架支撑装置的使用过程如下：

先根据拱架01的尺寸，计算所需横梁1的长度(当横梁1安装于拱架01的上部时，横梁1的第一端与拱架01的圆弧形拱顶的两端之间的弦中点的连线，以及横梁1的第二端与拱架01的圆弧形拱顶的两端之间的弦中点的连线，二者之间形成的夹角为85°-95°，处于该位置的横梁1的长度即所需横梁1的长度)，并确定横梁1的安装高度，再调节第二支撑管102插入第一支撑管101内的长度至合适长度，通过锁紧螺栓103固定第一支撑管101和第二支撑管102，即完成横梁1长度的调整，然后，通过第一卡箍201将第一支撑管101的第一端固定于拱架01的第一侧边上相应的位置处，通过第二卡箍301将第二支撑管102的第二端固定于拱架01的第二侧边上相应的位置处，即完成横梁1的安装，如图3所示，圆拱形大棚02的每个拱架01上均安装有一个横梁1，保证了大棚整体结构的稳定性。

本实用新型中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想；同时，对于本领域的一般技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处。综上所述，本说明书内容不应理解为对本实用新型的限制。
