名称：一种手术摆体位用的肩托

专利号：202521269416.3

专利权人：张玉兰

技术领域

本实用新型涉及医用器械技术领域，具体为一种手术摆体位用的肩托。

背景技术

手术摆体位用的肩托是一种医疗辅助器械，主要用于手术过程中辅助患者保持特定体位，尤其是涉及肩部、颈部、胸腹部等部位手术时，通过对肩部的支撑和固定，确保手术操作空间的暴露、患者体位的稳定性及舒适性，同时减少长时间固定导致的压疮、神经损伤等风险。

但是，现有的手术摆体位用的肩托，具有以下的缺点：

（1）现有的手术摆体位用的肩托，灵活调节的功能较弱，现有该装置无法多角度灵活的转动调节，可能无法让装置精准的贴合在患者的肩膀位置，可以会造成装置定位效果不佳的问题。

（2）现有的手术摆体位用的肩托，防脱的功能较弱，现有该装置需要安装在病床的边缘处，可能会因为被误触或者安装时不稳定，造成装置意外脱落的问题。

实用新型内容

本实用新型的目的在于提供一种手术摆体位用的肩托，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种手术摆体位用的肩托，包括调节组件和定位组件，所述调节组件由固定杆、固定轴、连接轴、定位螺栓、连接杆、万向球、活动套、固定套以及肩托板构成，所述固定杆的顶部固定连接有固定轴，所述固定轴的一端转动连接有连接轴，所述连接轴的内壁螺纹连接有定位螺栓，所述连接轴的外表面固定连接有连接杆，所述连接杆的一端固定连接有万向球，所述万向球的外表面活动连接有活动套，所述活动套的外表面开设有螺纹槽，所述螺纹槽的外表面螺纹连接有固定套，所述活动套的一端固定连接有肩托板；

定位组件，所述定位组件由固定在固定杆底部的定位板、螺纹杆、连接板、连接筒、定位筒、调节螺栓以及压力球构成，所述定位板的底部一端固定连接有螺纹杆，所述螺纹杆的外表面螺纹连接有连接筒，所述连接筒的顶部设置有连接板，所述定位板的顶部一端固定连接有定位筒，所述定位筒的顶部螺纹连接有调节螺栓，所述调节螺栓的底部转动连接有压力球。

优选的，所述固定轴的内壁一端开设有螺纹槽，所述螺纹槽的内壁螺纹连接于定位螺栓的一端，定位螺栓的一端会拧入到固定轴内壁上的螺纹槽内，对固定轴和连接轴的角度进行定位。

优选的，所述固定轴的内壁另一端开设有圆形槽孔，所述圆形槽孔的内壁设置于定位螺栓的另一端，定位螺栓的端头会转入到固定轴内的圆形槽孔内。

优选的，所述肩托板的外表面开设有固定槽，所述固定槽的内壁固定连接有啫喱垫，在肩托板表面覆盖啫喱垫，用于直接与患者的肩部进行接触。

优选的，所述连接板的顶部一端开设有通槽，所述通槽的内壁设置于螺纹杆外表面靠近所述连接筒的一端，连接板上的通槽会穿过螺纹杆。

优选的，所述定位板的底部另一端开设有收纳槽，所述收纳槽的内壁设置于压力球的外表面，压力球设置在定位板上的收纳槽内。

与该装置相比，本实用新型的有益效果是：

1.该手术摆体位用的肩托，通过固定杆、固定轴、连接轴、定位螺栓、连接杆、万向球、活动套、固定套以及肩托板的设置，在使用时，当医护人员将装置安装好之后，转动固定杆上固定轴内的连接轴，让连接轴带动连接杆进行角度转动，将定位螺栓拧入到连接轴和固定轴内，对其角度进行定位，再转动连接杆一端万向球上的活动套，让活动套带动肩托板进行角度的转动，让肩托板贴合在患者的肩膀上，将固定套拧到活动套上，对万向球和肩托板的角度进行定位，这样设置可以方便医护人员对装置进行多角度调节，让肩托板稳定的贴合在患者的肩膀处。

2.该手术摆体位用的肩托，通过定位板、螺纹杆、连接板、连接筒、定位筒、调节螺栓以及压力球的设置，在使用时，医护人员将定位板抵在病床边缘处，将连接板穿过螺纹杆，将连接筒拧在螺纹杆上，让定位板和连接板夹在病床边缘处，安装好之后，转动定位板和连接板上定位筒顶部的调节螺栓，让调节螺栓带动压力球进行移动，让定位板和连接板内的压力球夹紧在病床上，这样设置可以采用双重定位结构将装置安装在病床上，防止装置因意外发生脱落损坏。

附图说明

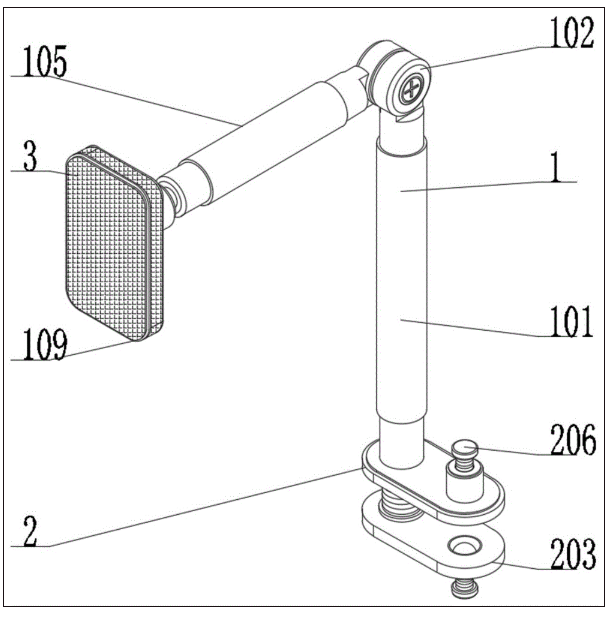

图1为本实用新型的主视图；

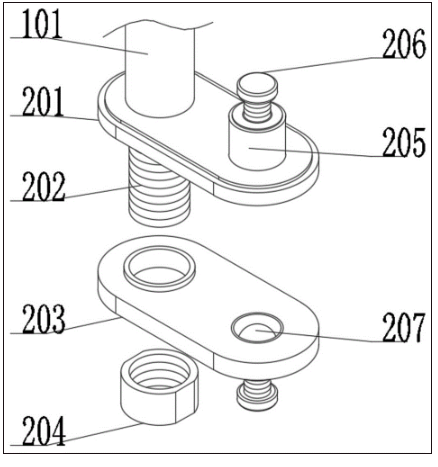

图2为本实用新型的定位板示意图；

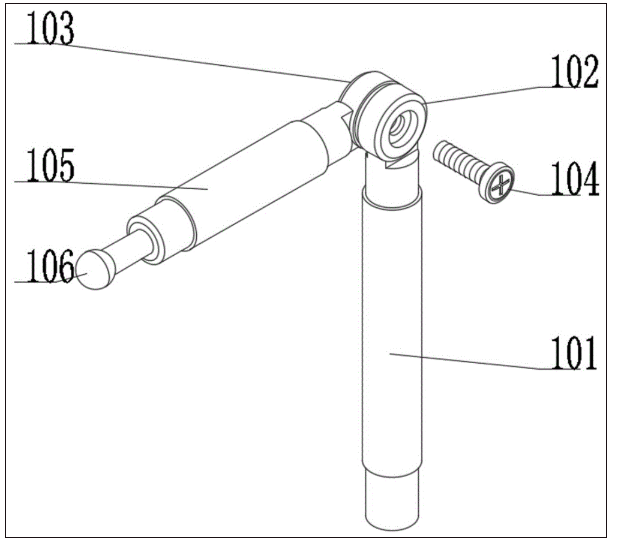

图3为本实用新型的固定杆示意图；

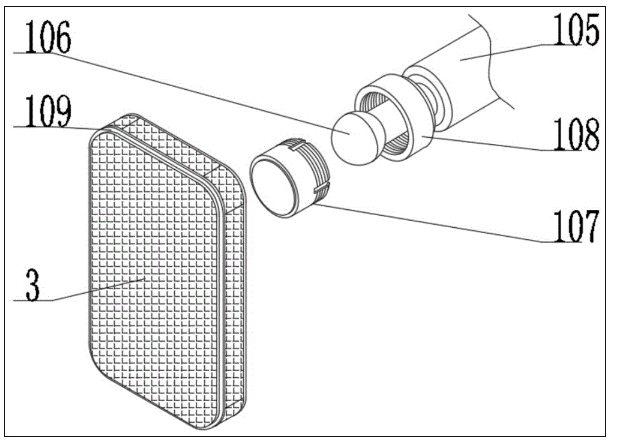

图4为本实用新型的肩托板示意图。

图中：1、调节组件；101、固定杆；102、固定轴；103、连接轴；104、定位螺栓；105、连接杆；106、万向球；107、活动套；108、固定套；109、肩托板；2、定位组件；201、定位板；202、螺纹杆；203、连接板；204、连接筒；205、定位筒；206、调节螺栓；207、压力球；3、啫喱垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-图4所示，本实用新型提供的一种技术方案：一种手术摆体位用的肩托，包括调节组件1和定位组件2，调节组件1由固定杆101、固定轴102、连接轴103、定位螺栓104、连接杆105、万向球106、活动套107、固定套108以及肩托板109构成，固定杆101的顶部固定连接有固定轴102，固定轴102的一端转动连接有连接轴103，连接轴103的内壁螺纹连接有定位螺栓104，连接轴103的外表面固定连接有连接杆105，连接杆105的一端固定连接有万向球106，万向球106的外表面活动连接有活动套107，活动套107的外表面开设有螺纹槽，螺纹槽的外表面螺纹连接有固定套108，活动套107的一端固定连接有肩托板109，通过固定杆101、固定轴102、连接轴103、定位螺栓104、连接杆105、万向球106、活动套107、固定套108以及肩托板109的设置，在使用时，当医护人员将装置安装好之后，转动固定杆101上固定轴102内的连接轴103，让连接轴103带动连接杆105进行角度转动，将定位螺栓104拧入到连接轴103和固定轴102内，对其角度进行定位，再转动连接杆105一端万向球106上的活动套107，让活动套107带动肩托板109进行角度的转动，让肩托板109贴合在患者的肩膀上，将固定套108拧到活动套107上，对万向球106和肩托板109的角度进行定位，这样设置可以方便医护人员对装置进行多角度调节，让肩托板109稳定的贴合在患者的肩膀处；

定位组件2，定位组件2由固定在固定杆101底部的定位板201、螺纹杆202、连接板203、连接筒204、定位筒205、调节螺栓206以及压力球207构成，定位板201的底部一端固定连接有螺纹杆202，螺纹杆202的外表面螺纹连接有连接筒204，连接筒204的顶部设置有连接板203，定位板201的顶部一端固定连接有定位筒205，定位筒205的顶部螺纹连接有调节螺栓206，调节螺栓206的底部转动连接有压力球207，通过定位板201、螺纹杆202、连接板203、连接筒204、定位筒205、调节螺栓206以及压力球207的设置，在使用时，医护人员将定位板201抵在病床边缘处，将连接板203穿过螺纹杆202，将连接筒204拧在螺纹杆202上，让定位板201和连接板203夹在病床边缘处，安装好之后，转动定位板201和连接板203上定位筒205顶部的调节螺栓206，让调节螺栓206带动压力球207进行移动，让定位板201和连接板203内的压力球207夹紧在病床上，这样设置可以采用双重定位结构将装置安装在病床上，防止装置因意外发生脱落损坏；

固定轴102的内壁一端开设有螺纹槽，螺纹槽的内壁螺纹连接于定位螺栓104的一端，通过固定轴102以及定位螺栓104的设置，在使用时，定位螺栓104的一端会拧入到固定轴102内壁上的螺纹槽内，对固定轴102和连接轴103的角度进行定位；

固定轴102的内壁另一端开设有圆形槽孔，圆形槽孔的内壁设置于定位螺栓104的另一端，通过固定轴102以及定位螺栓104的设置，在使用时，定位螺栓104的端头会转入到固定轴102内的圆形槽孔内；

肩托板109的外表面开设有固定槽，固定槽的内壁固定连接有啫喱垫3，通过肩托板109以及啫喱垫3的设置，在使用时，在肩托板109表面覆盖啫喱垫3，用于直接与患者的肩部进行接触；

连接板203的顶部一端开设有通槽，通槽的内壁设置于螺纹杆202外表面靠近连接筒204的一端，通过连接板203以及螺纹杆202的设置，在使用时，连接板203上的通槽会穿过螺纹杆202；

定位板201的底部另一端开设有收纳槽，收纳槽的内壁设置于压力球207的外表面，通过定位板201以及压力球207的设置，在使用时，压力球207设置在定位板201上的收纳槽内。

本实用新型中，该装置的工作步骤如下：

第一步骤：医护人员将定位板201抵在病床边缘处，将连接板203穿过螺纹杆202，将连接筒204拧在螺纹杆202上，让定位板201和连接板203夹在病床边缘处，安装好之后，转动定位板201和连接板203上定位筒205顶部的调节螺栓206，让调节螺栓206带动压力球207进行移动，让定位板201和连接板203内的压力球207夹紧在病床上；

第二步骤：当医护人员将装置安装好之后，转动固定杆101上固定轴102内的连接轴103，让连接轴103带动连接杆105进行角度转动，将定位螺栓104拧入到连接轴103和固定轴102内，对其角度进行定位，再转动连接杆105一端万向球106上的活动套107，让活动套107带动肩托板109进行角度的转动，让肩托板109贴合在患者的肩膀上，将固定套108拧到活动套107上，对万向球106和肩托板109的角度进行定位。

需要说明的是，本实用新型的设备结构和附图主要对本实用新型的原理进行描述，在该设计原理的技术上，装置的动力机构、供电系统及控制系统等的设置并没有完全描述清楚，而在本领域技术人员理解上述实用新型的原理的前提下，可清楚获知其动力机构、供电系统及控制系统的具体，申请文件的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现；

其中所使用到的标准零件均可以从市场上购买，而且根据说明书和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中常规的型号，且本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。
