一种人载手机支架

专利号：2020200157935

专利权人：余长生

本实用新型公开了一种人载手机支架。包括支撑调节装置，还包括一绑带，所述支撑调节装置包括调节锁定装置，支撑悬臂和承托装置，所述调节锁定装置包括连接于所述绑带上的调节座，以及连接于所述调节座的锁定器，所述支撑悬臂一端调节式连接于所述锁定器，所述承托装置连接于支撑悬臂的另一端，所述锁定器包括连接于所述调节座的锁定螺钉。该人载手机支架结构简单、合理，使用方便，能够有效避免或降低使用疲劳度。

技术领域

本实用新型涉及一种人载手机支架。

背景技术

手机已成为人们基本的日常生活用品。平常使用手机是用手持方式使用，长时间手持观看视频容易疲劳，甚至产生手臂酸痛，因此，使用过程中还会自然的变换各种姿势，因而也增加了眼睛疲劳度，特别是远近距离变换更是如此。

实用新型内容

本实用新型的目的是针对现有技术存在的不足，提供一种人载手机支架。该人载手机支架结构简单、合理，使用方便，能够有效避免或降低使用疲劳度。

本实用新型的技术方案包括支撑调节装置，还包括一绑带，所述支撑调节装置包括调节锁定装置，支撑悬臂和承托装置，所述调节锁定装置包括连接于所述绑带上的调节座，以及连接于所述调节座的锁定器，所述支撑悬臂一端调节式连接于所述锁定器，所述承托装置连接于支撑悬臂的另一端，所述锁定器包括连接于所述调节座的锁定螺钉。

所述调节座包括设置于所述绑带的锁扣器上的三通式调节座，所述锁定器还包括连接于所述三通式调节座的直通孔与支撑悬臂之间的连接臂，以及设于所述三通式调节座的横通孔上的、与所述锁定螺钉连接的连接螺纹。

所述调节座包括连接于所述绑带的、设有锥形耦合凹槽或孔的卡块式复合调节座，所述锁定器还包括设有连接螺孔的、通过该锥形耦合凹槽或孔套接于所述卡块式复合调节座的螺孔锥形锁定块，所述锁定螺钉连接于卡块式复合调节座以及螺孔锥形锁定块，所述支撑悬臂连接于螺孔锥形锁定块。

所述锁定器的通孔或螺孔锥形锁定块外周壁设有助力齿条。

所述支撑悬臂包括拉杆天线式支撑悬臂；所述锁定螺钉设有操作帽。

所述承托装置包括通过快接装置活动或呈一定倾斜角度固定连接于支撑悬臂的承托板架，所述承托板架包括设有一固定围边的托板，以及通过调节装置连接于托板的调节限动边。

所述快接装置包括插板头连接于承托板架支撑悬臂之间的插板头和插槽板，所述插板头和插槽板之间设有凹凸限位动装置。

本实用新型人载手机支架不仅结构合理，便于携带，使用也十分方便，而且使用过程中可以任意调整使用距离和角度，可以大大降低通过举手使用手机看视频等的疲劳度，达到健康使用手机的效果，其具有很好的实用性和推广价值。

附图说明

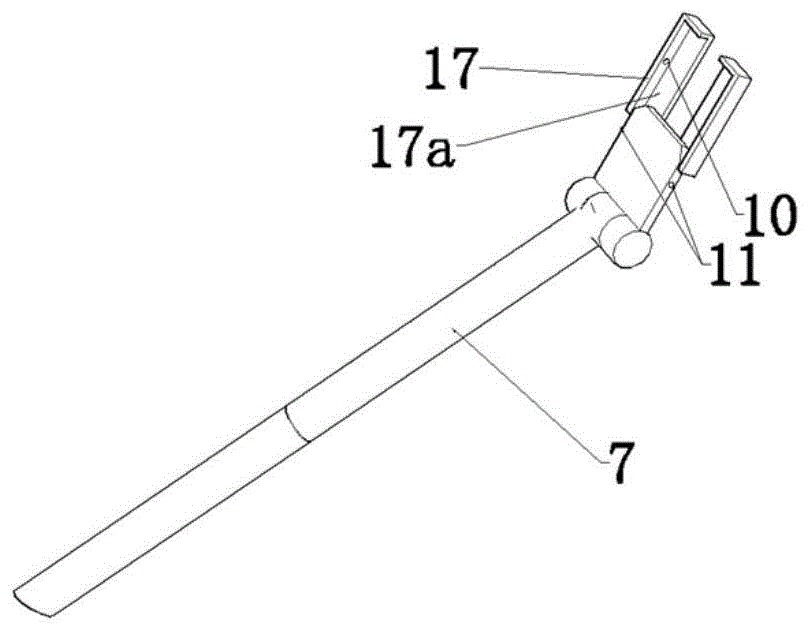

图1为本实用新型一实施例结构示意图；图2为图1实施例承托板架与支撑悬臂背向连接结构示意图；图3为图1实施例中的支撑悬臂、插板头与插槽板连接结构示意图；图4为本实用新型另一实施例结构示意图；图5为图4中的通孔锥形锁定块与锁定套体连接结构局部示意图；图6为本实用新型一实施例的使用支撑状态示意图；图7为本实用新型再一实施例中的绑带锁扣器与调节锁定装置的调节座连接结构示意图；图8本实用新型的调节锁定装置或其调节座与锁定器另一实施例立体结构示意图；图9为图8沿螺孔锥形锁定块轴向方向剖视结构示意图。

具体实施方式

为了能进一步了解本实用新型的技术方案，由以下实施例结合附图对本实用新型作如下说明。本人载手机支架包括硬质材料或布带制成的绑带1，绑带的刚性锁扣器2，调节锁定装置，支撑悬臂7和承托装置等。其调节锁定装置包括调节座和锁定器。

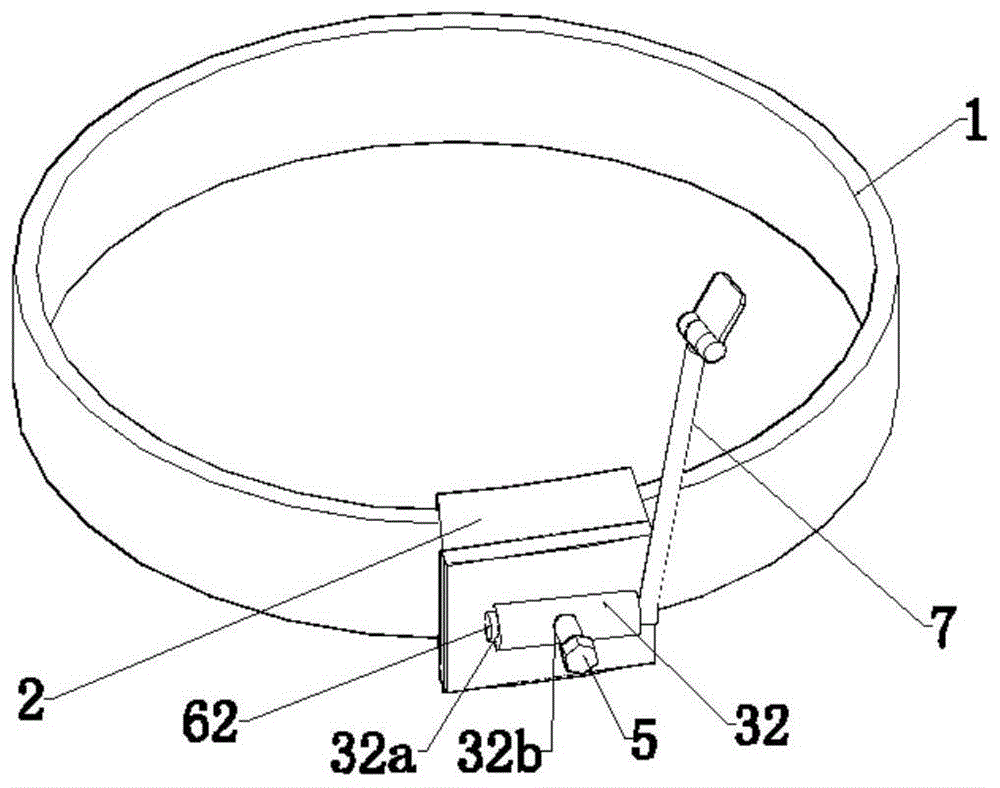

本实施例中，如图1-3所示。其调节锁定装置的调节座包括设置于绑带的刚性锁扣器上的三通式调节座32。其调节锁定装置的锁定器包括锁定螺钉5，一连接于三通式调节座32的直通孔（或轴向通孔）32a的连接臂62，以及设置于三通式调节座32的横通孔（或径向通孔）32b内周壁上的连接螺纹等；连接臂62的一端与支撑悬臂7的一端固定连接。锁定螺钉通过三通式调节座的连接螺纹与三通式调节座连接、并由锁定螺钉相应一端顶紧连接臂62，进而将支撑悬臂锁紧固定于锁扣器上。三通式调节座可以由锁扣器本身钻三通孔构成。连接臂62与支撑悬臂可形成80-120夹角。其结构特别简单。工作可靠。

其承托装置包括活动连接于支撑悬臂另一端的承托板架，承托板架包括设有位于支撑悬臂一侧的一固定围边的托板12，以及通过调节装置连接于托板相对另一侧的调节限动边16。其调节装置包括分别设置于托板上的两导向孔13，连接于导向孔与调节限动边16之间的两导向杆18，以及连接于导向孔与导向杆之间的拉紧弹簧（即拉紧弹性件）15。拉紧弹簧的一端可以通过强力胶固定于导向孔内，或于托板的导向孔部位通过自攻螺钉将拉紧弹簧于托板。拉紧弹簧的一端固定于导向杆一端，导向杆另一端固定于调节限动边16。

承托板架通过一快接装置连接于支撑悬臂另一端。其快接装置包括通过阻尼铰链9铰接于支撑悬臂的插板头8，以及固定连接于承托板架的托板上的两块相互对称设置的分体式插槽板17。

插槽板17罩盖式设置于托板的背面壁面。由插槽板17的凹槽17a与托板的背面壁面形成插板头8的容置腔。在插槽板的相对两侧壁上设有限动容置凹陷部10，插板头的相对两侧设有分别与限动容置凹陷部对应的球形或弧形凸体部11。限动容置凹陷部与球形或弧形凸体部浅触压式配合，其利用承托板架等板材的弹性作用力实现限动功能。承托板架通过阻尼铰链的扭力使承托板架及其手机定位于任意视线角度。

使用时，将绑带通过其锁扣器系于腰部。将手机根据其宽度通过固定围边及调节限动边限动式置于托板上。根据需要拉伸调节支撑悬臂的长度，以适应不同视距。通过锁定螺钉的拧松拧紧可以调节支撑悬臂的倾斜角度，以调整视角。

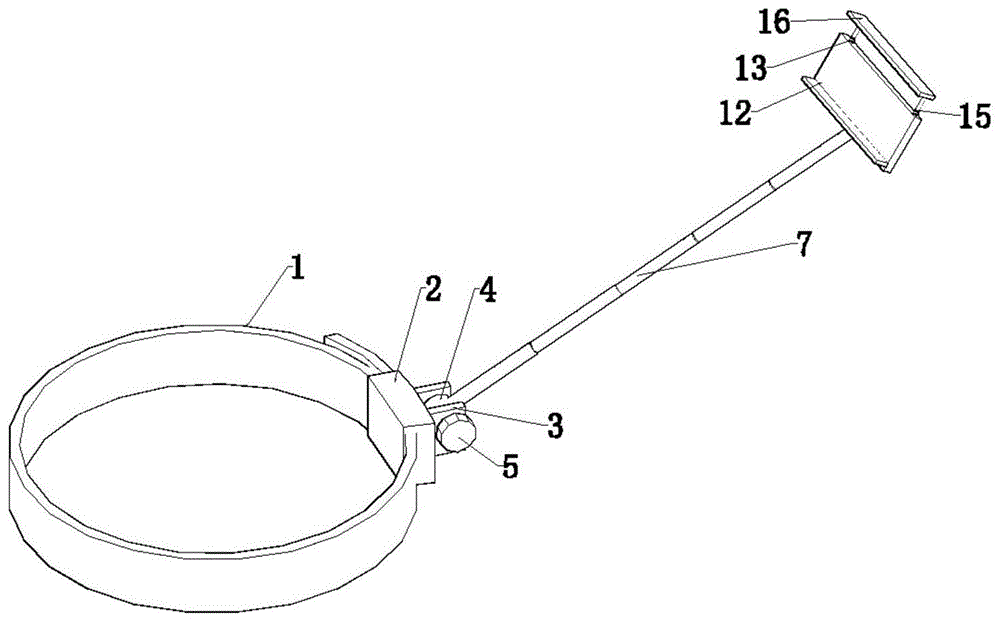

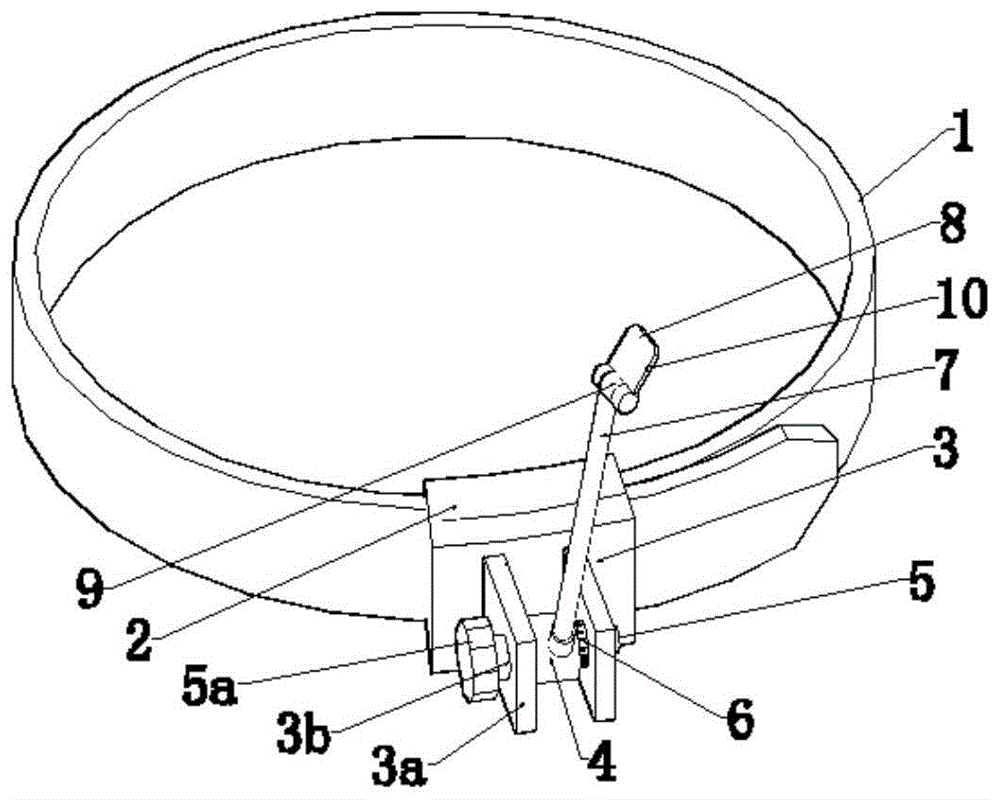

本实用新型另一实施例中，如图4-6所示。其夹板式调节座3固定连接于绑带的锁扣器2上面，夹板式调节座3设有两夹板3a，夹板式调节座3的一侧夹板设有通过孔3b，另一侧夹板设有连接螺孔。其锁定器包括锁定螺钉5，位于两夹板3a之间的锁定套体4和通孔锥形锁定块6。锁定套体4设有与通孔锥形锁定块的锥形相适应的轴向锥形耦合孔4a。通孔锥形锁定块6设有轴向通过孔6a，通孔锥形锁定块6外周壁面布设有助力齿条6b，通孔锥形锁定块6自其一端插套于锁定套体4的锥形耦合孔4a内，锁定螺钉5一端依次经夹板式调节座的一侧夹板的通过孔、锁定套体4的锥形耦合孔、以及通孔锥形锁定块6的通过孔，与自夹板式调节座的另一侧夹板的连接螺孔螺纹式连接。

锁定螺钉5另一端设有防滑操作帽5a。其支撑悬臂7的一端固定连接于锁定套体4，支撑悬臂为拉杆天线式支撑悬臂。锁定螺钉拧松时通孔锥形锁定块与锁定套体松弛，锁定套体可自由转动；锁定螺钉拧紧时，在两夹板夹紧作用下，通孔锥形锁定块往锁定套体锥形孔内移动，通孔锥形锁定块通过夹板挤压锁紧锁定套体，使其不能转动。

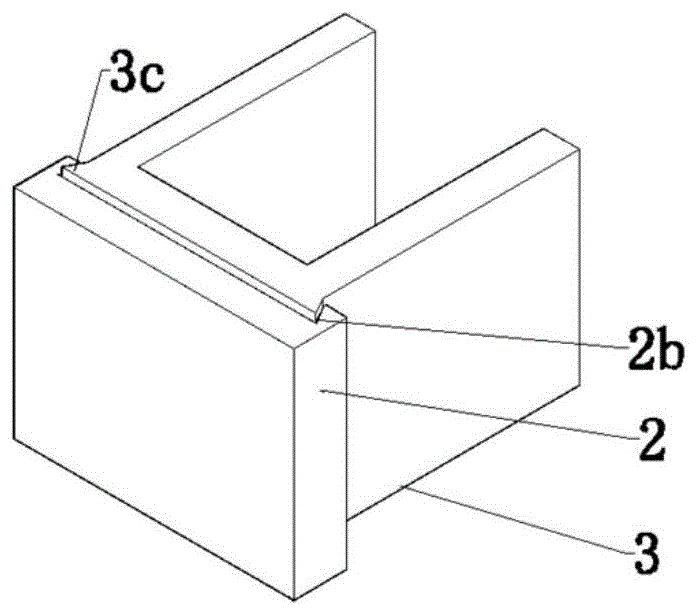

再一实施例中，如图7所示，其绑带的锁扣器2设有燕尾槽2b，燕尾槽2b一端或下端设有限位堵边。夹板式调节座3（或调节座）设有相应的燕尾凸体3c。锁扣器2与调节座通过该燕尾槽2b燕尾凸体3c相互拆卸插入式固定连接。限位堵边可以防止调节座自下端滑出。其支撑悬臂为铝合金、不锈钢或硬质塑料杆构成的一体式支撑杆。本例其余结构和各相关部件的相互作用方式、以及使用方法可与上述实施例类同。

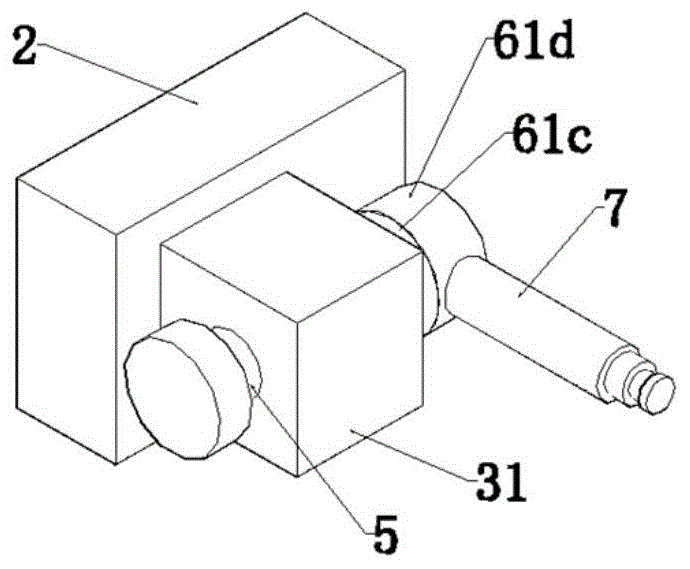

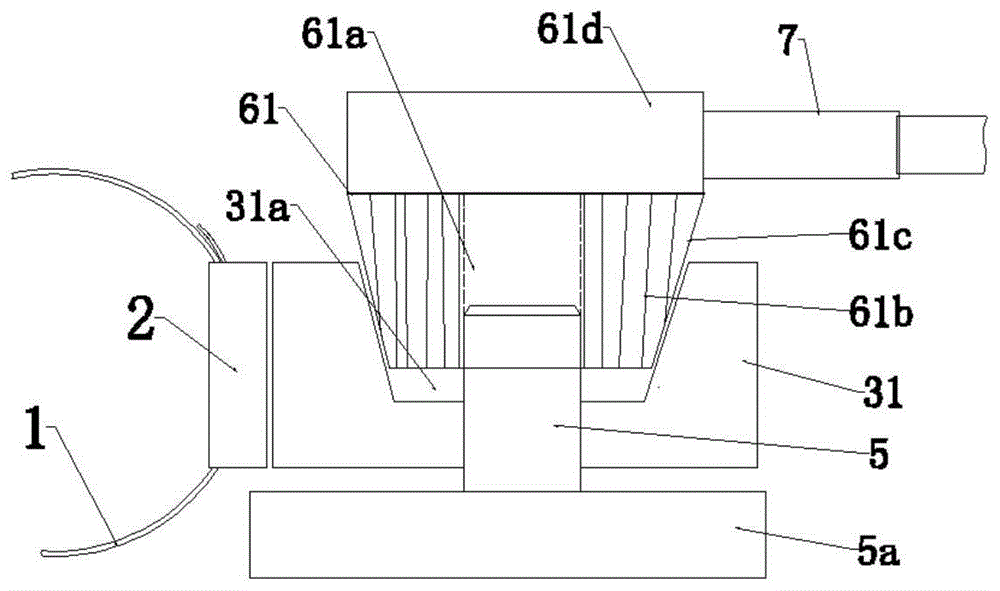

另一实施例中，如图8和9所示。调节座包括连接于绑带的、设有锥形耦合孔31a的卡块式复合调节座31。其锁定器包括螺孔锥形锁定块61等。螺孔锥形锁定块61设有相互连接的连接体61d和锥形体61c，螺孔锥形锁定块61设有轴向连接螺孔61a，螺孔锥形锁定块61的锥形体一端插套式连接于卡块式复合调节座31的锥形耦合孔31a内，锁定螺钉5通过锥形耦合孔31a以及连接螺孔61a连接于卡块式复合调节座与螺孔锥形锁定块。卡块式复合调节座31自其一侧与绑带的锁扣器连接。支撑悬臂7一端固定连接于螺孔锥形锁定块61的外周壁或孔锥形锁定块61的连接体61d上。螺孔锥形锁定块61的锥形体61c与卡块式复合调节座31的锥形耦合孔31a相对应通过锁定螺钉可挤紧式配合。其承托板架可以为现有任意结构形式。且其承托板架可以一定倾斜角度固定于支撑悬臂上。本例其余结构和各相关部件的相互作用方式、以及使用方法可与上述任一实施例类同。
