具有多功能的安全座椅式儿童推车
2021-04-27 阅读次数:1265
申请(专利)号: CN201822168298.3
名称:具有多功能的安全座椅式儿童推车
申请权利人: 张建立;
摘要:
本实用新型公开了具有多功能的安全座椅式儿童推车,由安全座椅、儿童车和儿童餐椅组合;包括:座位部、前支撑部、后支撑部和靠背部;在所述座位部的前端两侧分别设置有前支撑部;在所述座位部的后端两侧分别设置有后支撑部;在所述座位部的上端后侧设置靠背部;其特征在于,包括:扶手盒,所述扶手盒设置在座位部的两侧;所述后支撑部通过一号连接装置转入扶手盒内。本装置设计合理,使用便利,功能多样,可以极大的满足家庭的需要,便于推广。
具有多功能的安全座椅式儿童推车
技术领域
本实用新型涉及儿童车技术领域,尤其是涉及具有多功能的安全座椅式儿童推车。
背景技术
现在生活好了,家家都有车了。儿童安全座椅和儿童车是每个家庭必须用,但存在以下不足:1、儿童车、安全座椅是两个物品把车内空间挤占了很多;2、开车出行旅游、进公园、走亲、访友只带安全座椅不便;3、开车出行,只带儿童车,没有安全座椅。违反交规,也不安全,也是不允许;4、儿童车、安全座椅,也挤占了家庭空间。
实用新型内容
本实用新型的目的在于提供具有多功能的安全座椅式儿童推车。
为实现上述目的,本实用新型采用以下内容:
具有多功能的安全座椅式儿童推车,由安全座椅、儿童车和儿童餐椅组合;包括:座位部、前支撑部、后支撑部和靠背部;在所述座位部的前端两侧分别设置有前支撑部;在所述座位部的后端两侧分别设置有后支撑部;在所述座位部的上端后侧设置靠背部;其特征在于,包括:扶手盒,所述扶手盒设置在座位部的两侧;所述后支撑部通过一号连接装置转入扶手盒内。
优选的是,所述一号连接装置包括凹形别把锁扣、锁扣弹簧、锁开关把手和角钢;在所述一号连接装置的正面设置凹形别把锁扣;在所述凹形别把锁扣的上端设置锁扣弹簧;在所述锁扣弹簧的外侧设置锁开关把手;在所述凹形别把锁扣的左端底部外侧开设有角槽;在所述角槽的左侧设置角钢,且角钢的位置与角槽的位置相对应;所述角钢的底端与后支撑部固定连接,并且通过后轴连接在一号连接装置上。
优选的是,所述前支撑部与座位部之间通过二号连接装置活动连接。
优选的是,所述二号连接装置包括开槽锁管、直角圆钢销轴、把手和前轴;所述开槽锁管焊接在二号连接装置上,且开槽锁管的底端指向二号连接装置的底部;所述前支撑部的上端沿着二号连接装置的底端向上延伸;所述前支撑部、二号连接装置和座位部的前端通过前轴活动连接;所述开槽锁管和前支撑部的内部中空,且通过直角圆钢销轴锁扣,并且在直角圆钢销轴的前端设置把手。
优选的是,所述座位部包括坐垫、扶手、安全带和支撑挡板;所述坐垫设置在座位部的上端;在所述坐垫的两侧分别设置有安全带;在两所述安全带的末端分别设置有插套和插座;在所述座位部的上端左右两侧分别设置扶手;在所述扶手的上端前侧设置支撑挡板。
优选的是,所述座位部与靠背部之间活动连接,且靠背部能够向后翻折30度,向前翻折90度。
优选的是,所述前支撑部包括前支架、前横杆和万向轮;所述万向轮有两个,且分别设置在两前支架的底端;两所述前支架通过前横杆连接;所述后支撑部包括后支架、后轮和后横杆;所述后轮有两个且分别设置在两后支架的底端;两所述后支架通过后横杆连接。
优选的是,所述靠背部包括推杆、推手和靠垫;在所述推杆的前端设置靠垫,且推杆的底端与靠垫的底端活动连接,推杆的上端与靠垫的上端之间通过销钉固定;在所述靠垫的前端两侧分别设置有硬质海绵,且两硬质海绵中间形成躺握槽;在所述推杆的顶端设置推手,且推手的弧度为65度。
优选的是,所述支撑挡板的一端与一侧扶手之间活动连接,且支撑挡板的另一端搭在另一侧扶手上。
优选的是,所述一号连接装置和二号连接装置均呈扇形。
本实用新型具有以下优点:
1、本装置设计合理,使用便捷,调节转换变形方便;2、本装置的小车可以一车多用,可以作为安全座椅、儿童车和宝宝餐椅;3、带儿童开车出行有安全座椅的功能,到达目的地又有儿童车的功能;4、平时车内不用备儿童安全座椅,节约了车内空间;5、不用时可折叠存放,节约家庭空间;6、能促使有车家庭使用儿童安全座椅的交通法规。
附图说明
下面结合附图对本实用新型的具体实施方式作进一步详细的说明。

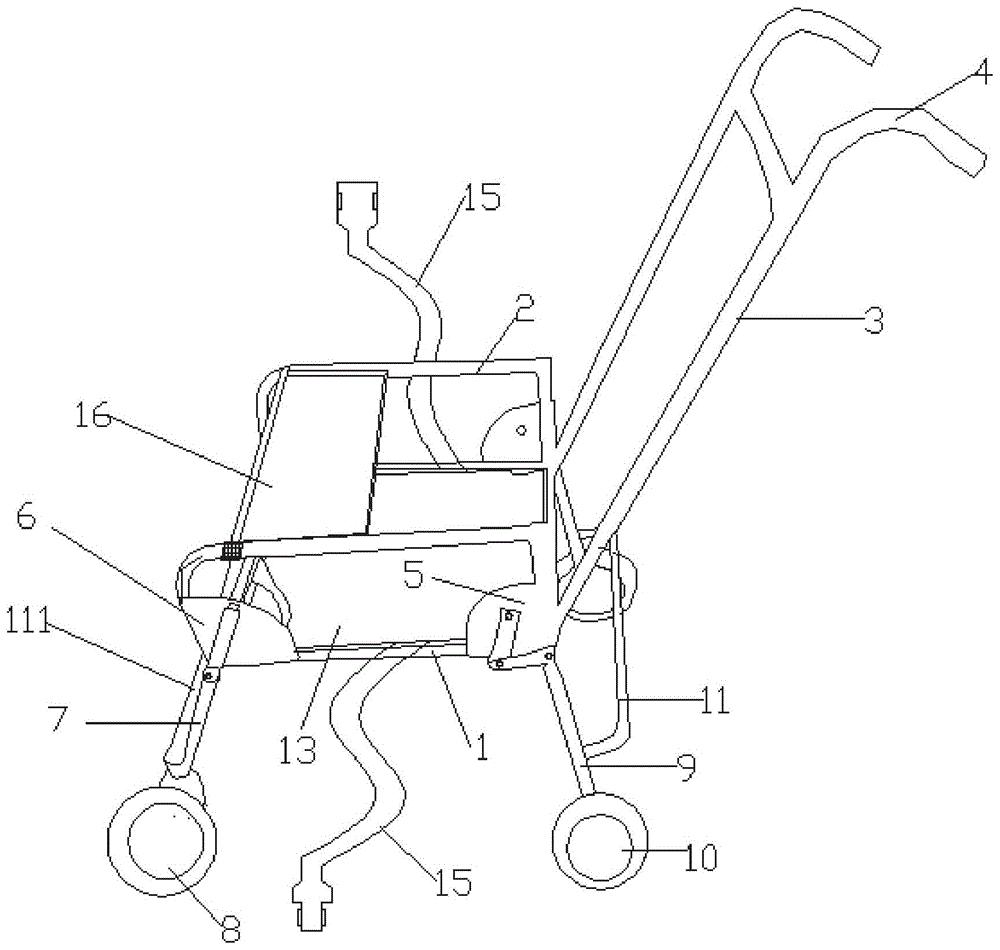

图1是本实用新型的具有多功能的安全座椅式儿童推车结构示意图。

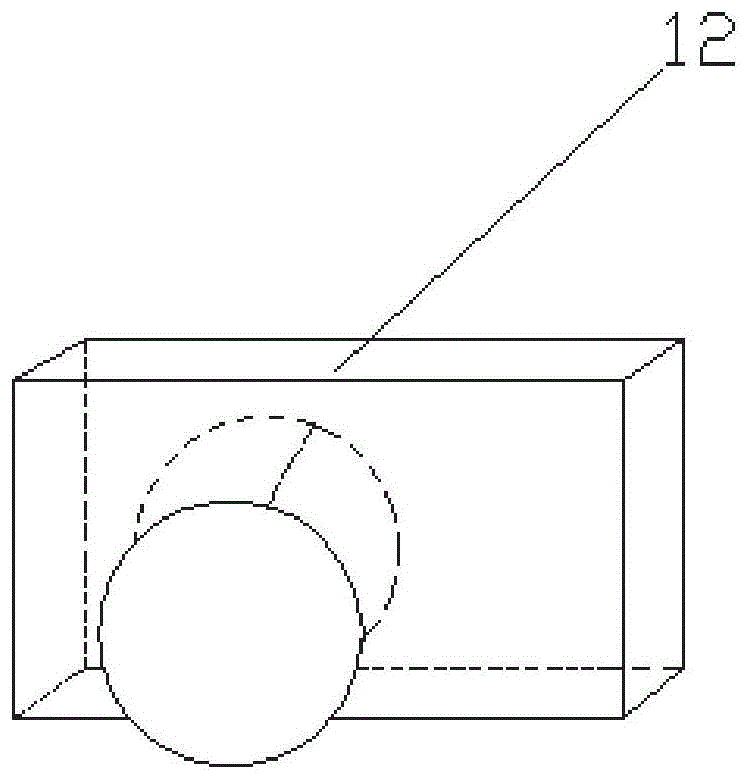

图2是扶手盒的示意图。

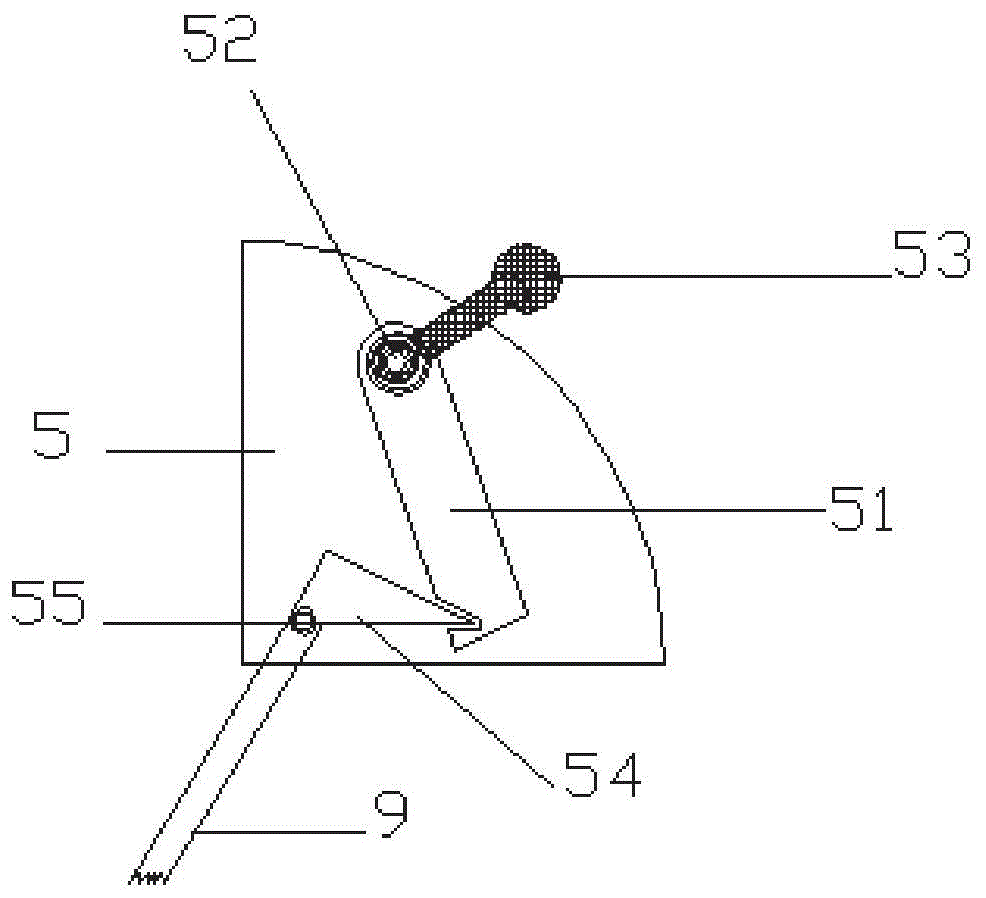

图3是一号连接装置的示意图。

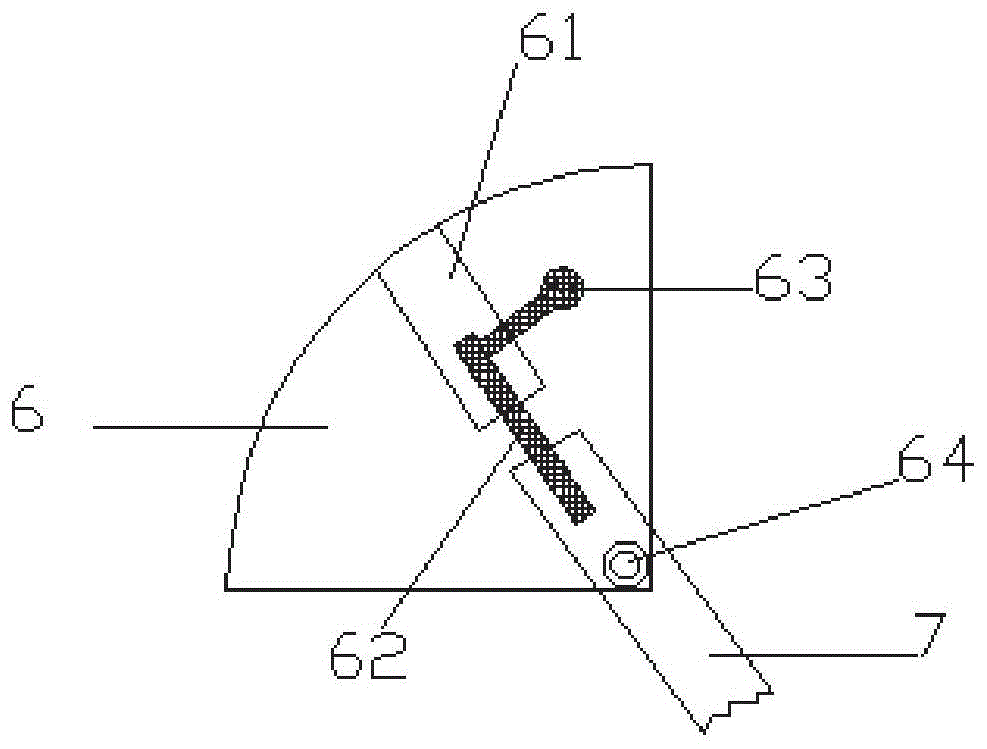

图4是二号连接装置的示意图。

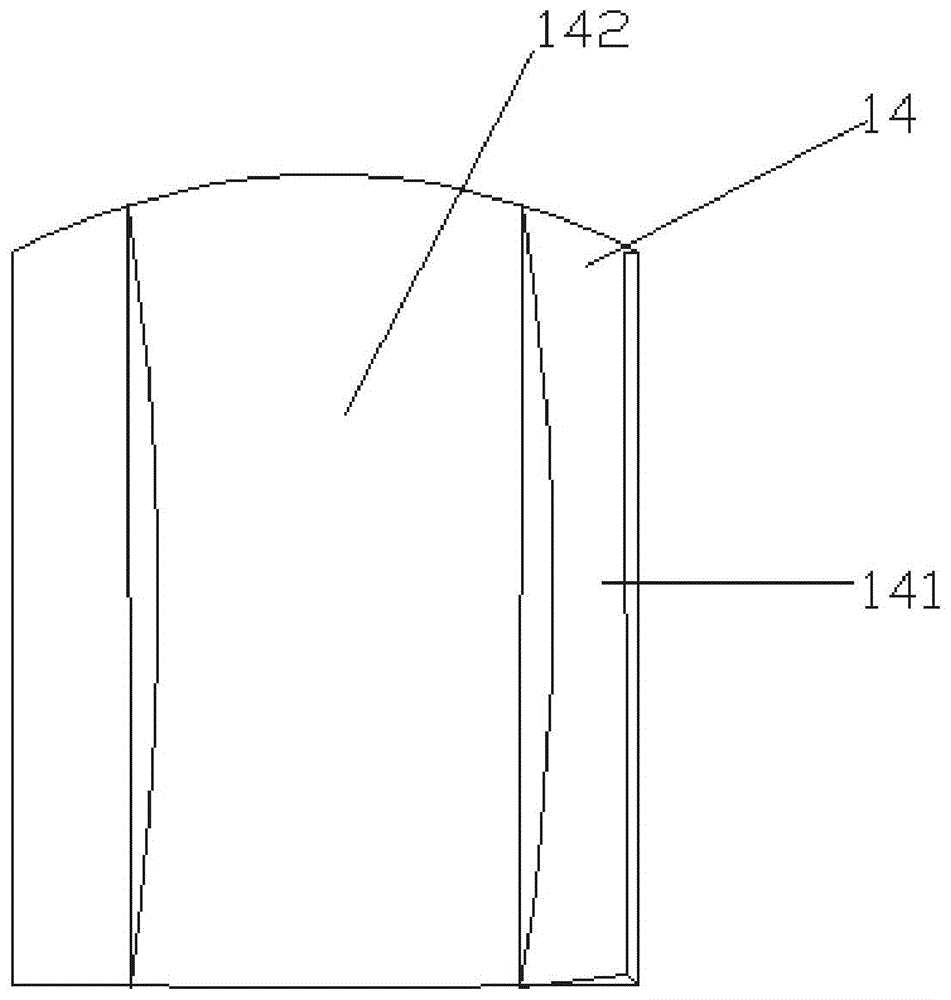

图5是靠垫的示意图。
图中,各附图标记为:
1-底座,2-扶手,3-推杆,4-推手,5-一号连接装置,51-凹形别把锁扣,52-锁扣弹簧,53-锁开关把手,54-角钢,55-后轴,6-二号连接装置,61-开槽锁管,62-直角圆钢锁销,63-把手,64-前轴,7-前支架,8-万向轮,9-后支架,10-后轮,11-后横杆,111-前横杆,12-扶手盒,13-坐垫,14-靠垫141-硬质海绵,142-躺握槽,15-座椅安全带,16-支撑挡板。
具体实施方式
为了更清楚地说明本实用新型,下面结合优选实施例对本实用新型做进一步的说明。本领域技术人员应当理解,下面所具体描述的内容是说明性的而非限制性的,不应以此限制本实用新型的保护范围。
如图1至5所示,具有多功能的安全座椅式儿童推车,由安全座椅、儿童车和儿童餐椅组合,在使用时可以根据用户的需要,把本装置调成安全座椅、儿童车和儿童餐椅;包括:座位部、前支撑部、后支撑部和靠背部;在所述座位部的前端两侧分别设置有前支撑部;在所述座位部的后端两侧分别设置有后支撑部;在所述座位部的上端后侧设置靠背部;其特征在于,包括:扶手盒12,所述扶手盒12设置在座位部的两侧;所述后支撑部通过一号连接装置5转入扶手盒内;扶手盒12内设置有后轮10的放置槽,便于把车轮10和后支撑部收入扶手盒12内。
进一步地,所述一号连接装置5包括凹形别把锁扣51、锁扣弹簧52、锁开关把手53和角钢54;在所述一号连接装置5的正面设置凹形别把锁扣51;在所述凹形别把锁扣51的上端设置锁扣弹簧52;在所述锁扣弹簧52的外侧设置锁开关把手53;在所述凹形别把锁扣51的左端底部外侧开设有角槽;在所述角槽的左侧设置角钢54,且角钢54的位置与角槽的位置相对应;所述角钢54的底端与后支撑部固定连接,并且通过后轴55活动连接在一号连接装置5上;通过搬动锁开关把手53,锁扣弹簧52松动,凹形别把锁扣51得到释放,此时角钢54可以从凹形别把锁扣51的角槽内释放出来,即可把后支撑部收入到扶手盒12内。
进一步地,所述前支撑部与座位部之间通过二号连接装置活动连接。
进一步地,所述二号连接装置6包括开槽锁管61、直角圆钢销轴62、把手63和前轴64;所述开槽锁管61焊接在二号连接装置6上,且开槽锁管61的底端指向二号连接装置6的底部;所述前支撑部的上端沿着二号连接装置6的底端向上延伸;所述前支撑部、二号连接装置6和座位部的前端通过前轴64活动连接;所述开槽锁管61和前支撑部的内部中空,且通过直角圆钢销轴62锁扣,并且在直角圆钢销轴62的前端设置把手63,当搬动把手,打开开槽锁管61与前支撑部的限制,即可活动前支撑部,并且根据需要进行调整前支架的位置。
进一步地,所述座位部包括坐垫13、扶手2、安全带15和支撑挡板16;所述坐垫13设置在座位部的上端;在所述坐垫13的两侧分别设置有安全带15;在两所述安全带15的末端分别设置有插套和插座,且插座与插套之间卡扣连接;在所述座位部的上端左右两侧分别设置扶手2,且扶手盒12设置在扶手2的侧面,并且扶手盒12与后支撑部相对应;在所述扶手2的上端前侧设置支撑挡板16。
进一步地,所述座位部与靠背部之间活动连接,且靠背部能够向后翻折30度,向前翻折90度;便于把儿童车折叠起来,方便运输和存放。
进一步地,所述前支撑部包括前支架7、前横杆111和万向轮8;所述万向轮8有两个,且分别设置在两前支架7的底端;两所述前支架7通过前横杆111连接,有利于稳定两个前支架7;所述后支撑部包括后支架9、后轮10和后横杆11;所述后轮10有两个且分别设置在两后支架9的底端;两所述后支架9通过后横杆11连接,有利于稳定两个后支架9。
进一步地,所述靠背部包括推杆3、推手4和靠垫14;在所述推杆3的前端设置靠垫14,且推杆3的底端与靠垫14的底端活动连接,推杆3的上端与靠垫14的上端之间通过销钉固定;在所述靠垫14的前端两侧分别设置有硬质海绵141,且两硬质海绵141中间形成躺握槽142,通过在靠垫14前端两侧设置硬质海绵141,当把儿童车当成安全座椅时,当通过汽车的安全带来固定儿童车时,此时儿童躺握在躺握槽142内,便于连儿童一起固定,进一步保护了儿童的安全;在所述推杆3的顶端设置推手4,且推手4的弧度为65度,便于把推手4卡在汽车坐垫上,同时也有利于人手握紧。
进一步地,所述支撑挡板16的一端与一侧扶手2之间活动连接,且支撑挡板16的另一端搭在另一侧扶手2上。
进一步地,所述一号连接装置5和二号连接装置6均呈扇形。
本装置的工作原理是利用人体尺寸学和重力学,把力点集中在座椅框架上,座椅的坐垫13制作成安全座椅的样式,并且在其上设置安全带15,座椅的靠垫14设置在推车的推杆3上,并且活动连接,便于把靠垫14放平与坐垫13在同一平面上;在推杆3的顶端设置推手4,并且推手4呈65度弧度角,便于把推手4挂在汽车坐垫上,同时也便于推动车子;在前支架7的底端安装万向轮8,便于调整小车的推动方向,且前支架7与二号连接装置6之间活动连接,便于调节前支架7的位置;在后支架9的底端安装后轮10,上端与一号连接装置5活动连接,与底座形成转动,便于把后支架9和后轮10收进扶手盒12内;通过儿童车上的安全带15和汽车上的安全带双重的对儿童进行保护,提高了安全性。
当把本装置当成安全座椅时,搬动把手63转动直角圆钢锁销62,使其向上转动,释放前支架7,使前支架7活动,并且根据需要来调整前支架7的位置;同时搬动锁开关把手53使凹形别把锁扣51松动,此时把角钢54从凹形别把锁扣51的角槽内释放出来,此时后支架9可以向前转动把后支架9和后轮10转到扶手盒12内;当把本装置当成儿童车时,把前支架7和后支架9分别通过二号连接装置6和一号连接装置5固定住,此时手握推手4便可以把车子推动,当儿童需要躺握睡觉时,此时打开推杆3与靠垫14之间固定的销钉,使靠垫14放平到车子的后侧,此时坐垫14与靠垫14保持一平;当把本装置当成餐桌时,只需把后支架9打开收在扶手盒12内,然后把本装置放在椅子上,并且本装置上的支撑挡板16可以当成儿童桌面进行使用。
显然,本实用新型的上述实施例仅仅是为清楚地说明本实用新型所作的举例,而并非是对本实用新型的实施方式的限定,对于所属领域的普通技术人员来说,在上述说明的基础上还可以做出其它不同形式的变化或变动,这里无法对所有的实施方式予以穷举,凡是属于本实用新型的技术方案所引伸出的显而易见的变化或变动仍处于本实用新型的保护范围之列。
