家用自动旋转餐桌

家用自动旋转餐桌
技术领域

本实用新型涉及家具技术领域，尤其是一种家用自动旋转餐桌。

背景技术

餐桌是人类不可或缺的就餐工具，传统固定餐桌因菜肴距离太远不便夹取。旋转餐桌是目前较为常用的一种餐桌，旋转餐桌解决了传统固定餐桌因菜肴距离太远不便夹取的问题。目前旋转餐桌的旋转方式主要有三种：第一种是在传统的固定餐桌上附置一个手动转盘，使菜肴随旋转盘同步旋转方便夹取，当桌面上食品过多过重时，人为转动转盘比较吃力或出现转盘卡死；第二类是在传统的固定餐桌上附置一个电动转盘使菜肴随旋转盘同步旋转方便夹取，但这类餐桌系附加分体结构复杂且不可推动；第三种是目前的自动旋转餐桌，因旋转台与固定台系分体结构复杂，桌子质量重、占地面积大、不便于拆装、移动和运输，通用性较差，存在只能在餐厅、酒店和宾馆等大面积场所使用的局限性，具有一定的局限性。

实用新型内容

本实用新型为解决现有自动旋转餐桌结构复杂、通用性较差的技术问题是提供一种家用自动旋转餐桌。

本实用新型所采用的技术方案是：家用自动旋转餐桌，包括桌面和桌腿，所述桌面包括固定桌面和设置在固定桌面上方可相对于固定桌面在水平方向转动的旋转桌面，固定桌面通过第一支撑杆与桌腿相连，还包括：

转盘，与桌腿活动连接，用于支撑旋转桌面；

动力机构，布置在桌腿上，用于驱动转盘转动；

旋转桌面通过第二支撑杆与转盘连接，旋转桌面可随转盘相对于固定桌面在水平方向上转动。

固定桌面与第一支撑杆螺栓连接，第一支撑杆与桌腿螺栓连接；旋转桌面与第二支撑杆螺栓连接，第二支撑杆与转盘螺栓连接，动力机构驱动转盘相对于固定桌面旋转，进而带动转盘上的旋转桌面随转盘同步相对于固定桌面转动。本实用新型的餐桌采用整体结构，转动结构设置简单、拆装方便、便于搬运，适于广泛推广。

进一步的是，所述桌腿上还设置有中空的托架，所述转盘包括盘体和设置在盘体底部的转轴，托架内设置有与转轴匹配的轴承，转轴通过轴承与托架相连，第二支撑杆连接在盘体顶部。转盘通过转轴与桌腿上的托架连接，增大了转盘和与桌腿的接触面积，使转盘的转动的过程中更加稳定，避免侧翻；同时，转轴通过轴承与托架连接，将两者之间的摩擦力变为滑动摩擦，减小了摩擦力，使转盘转动的更加顺畅，提高传动精度，有利于保证旋转桌面的稳定性，避免转轴在转动过程中磨损，有利用提高餐桌的使用寿命。

进一步的是，所述轴承为推力轴承。由于餐桌是转速较低，一般为1-2r/min，推力轴承应用在中低速时，性能更佳，可重载，同时也保证了轴向负载的稳定性，也就保证了旋转桌面的稳定性。

进一步的是，所述动力机构包括与桌腿连接的电机和依次连接在电机上的变速器、第一齿轮和第二齿轮，第二齿轮连接在盘体底部。通过电机配合齿轮的方式驱动旋转桌面转动，动力输出稳定、传动更加平稳、结构简单。

进一步的是，所述第一齿轮和第二齿轮均为锥齿轮。相比于正齿轮而言，如果采用正齿轮的方式，势必会将电机设置在桌腿的轴向上，这样就会使电机裸露在桌腿轴向上的距离较长，容易碰伤人体腿部，也不安全。因此本实用新型采用锥齿轮，改变了电机的安装方向，使电机水平的布置在固定桌面下方的桌腿上，便于隐藏电机，提高了餐桌的安全性和美观性，同时也避免了碰伤人体的情况发生。

进一步的是，所述盘体底部同心的布置有与第二齿轮内径匹配的限位台阶。对第二齿轮起到限位作用，保证齿轮传动的同心度，使餐桌旋转更加稳定。

进一步的是，所述桌腿包括设置在桌面下方中心位置的立柱和设置在立柱上用于支撑立柱的支腿。相比于传统的多腿式餐桌而言，传统常见的餐桌主要是四条桌腿进行支撑，本实用新型的桌腿采用立柱的方式，增加的负载受力面积，同时也减小了桌腿的占用面积，有利于餐桌的稳定性，也便于餐桌的搬运及拆装。

进一步的是，所述支腿端部设置有万向轮。便于餐桌的移动在地面任意移动，再通过万向轮上的刹车片进行固定。

进一步的是，所述立柱和支腿均由铝合金制成的中空结构。质量轻、强度高，便于餐桌的搬运和装卸。

进一步的是，所述第一支撑杆外侧设置有围罩，围罩上设置有调速器。围罩将其内的第一支撑杆和动力机构进行包裹，避免裸露影响美观和碰伤人体。调速器根据需求可控制电机转速。

本实用新型的有益效果是：

1、本实用新型的家用自动旋转餐桌质量轻、强度高、稳定性强，便于餐桌的搬运和装卸；且结构简单、拆装方便，适于广泛推广。

2、本实用新型的转盘通过转轴与桌腿上的托架连接，增大了转盘和与桌腿的接触面积，使转盘的转动的过程中更加稳定，避免侧翻；同时，转轴通过轴承与托架连接，将两者之间的摩擦力转变为滚动摩擦，减小了摩擦力，使转盘转动的更加顺畅，提高传动精度，有利于保证旋转桌面的稳定性，避免转轴在转动过程中磨损，有利用提高餐桌的使用寿命。

3、本实用新型采用锥齿轮作为传动部件，改变了电机的安装方向，使电机水平的布置在固定桌面下方的桌腿上，便于隐藏电机，提高了餐桌的安全性和美观性，同时也避免了碰伤人体的恶性事故发生。

4、本实用新型在盘体底部同心的布置有与第二齿轮内径匹配的限位台阶，对第二齿轮起到限位作用，保证齿轮传动的同心度，使餐桌旋转更加稳定。

附图说明

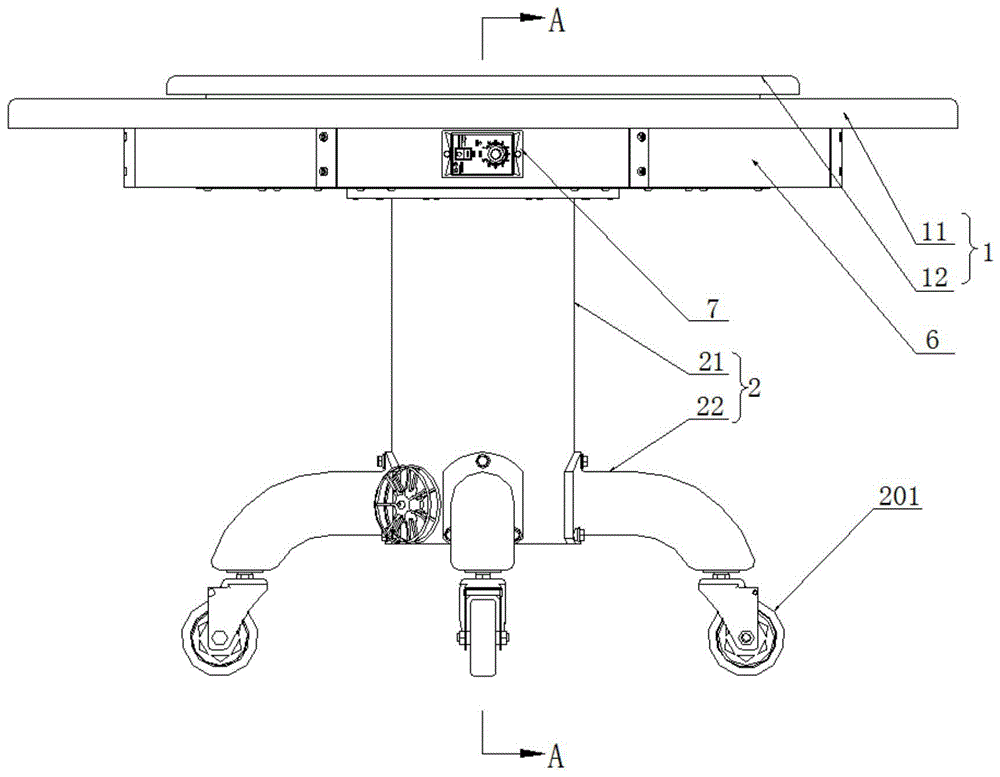

图1是本实用新型的主视图。

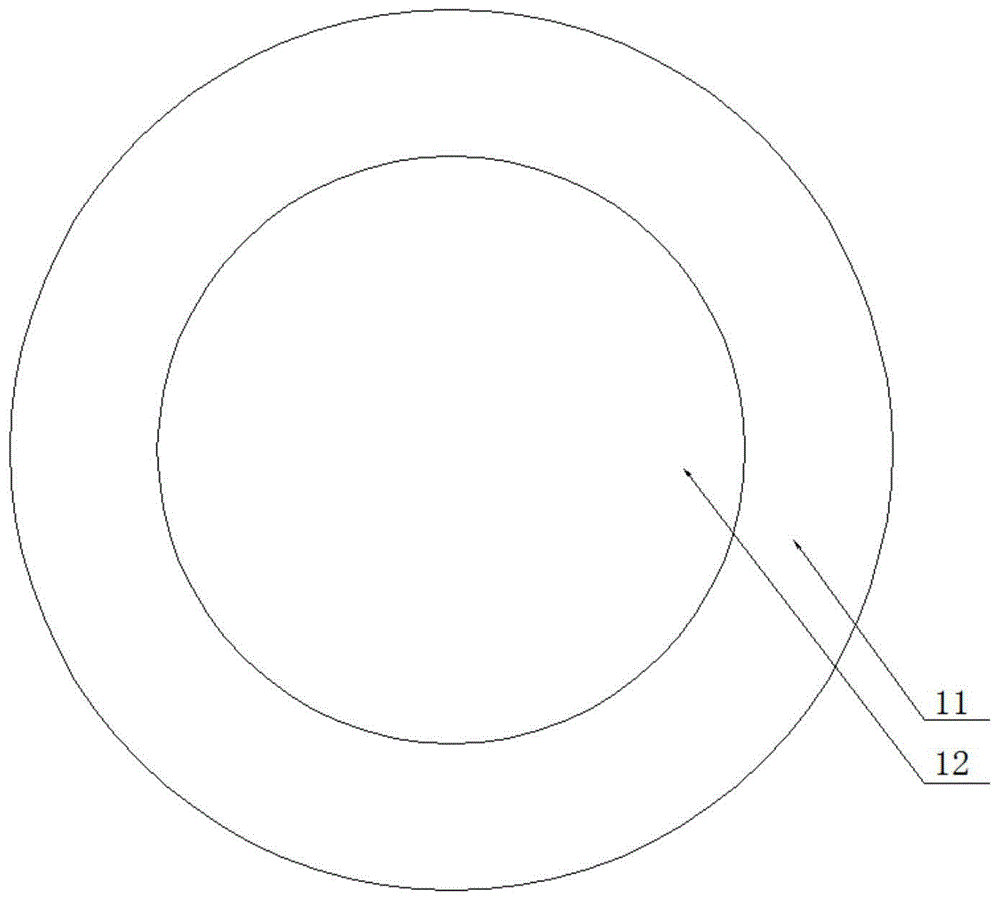

图2是图1的俯视图。

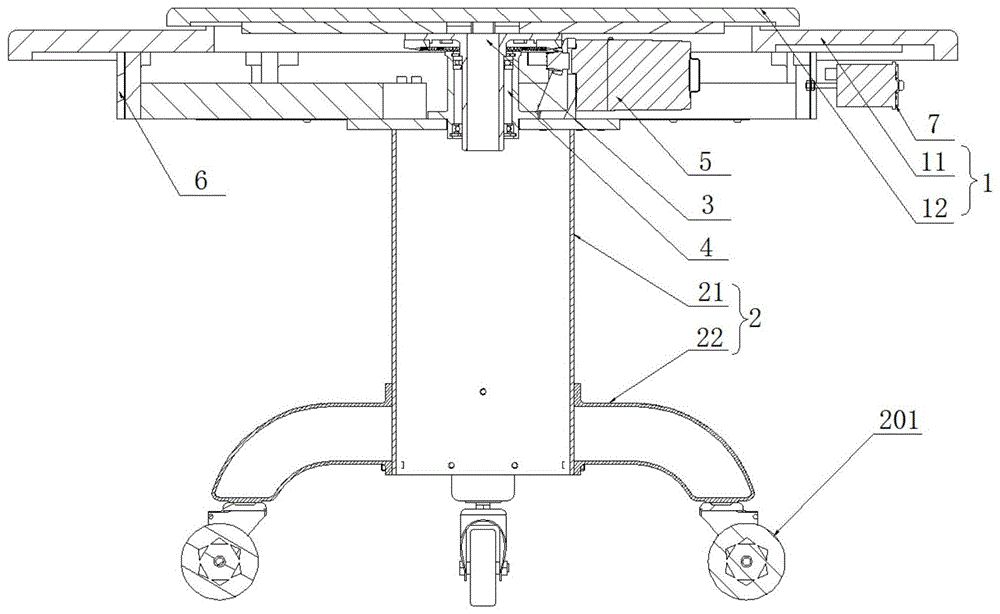

图3是图1中A-A的剖视图。

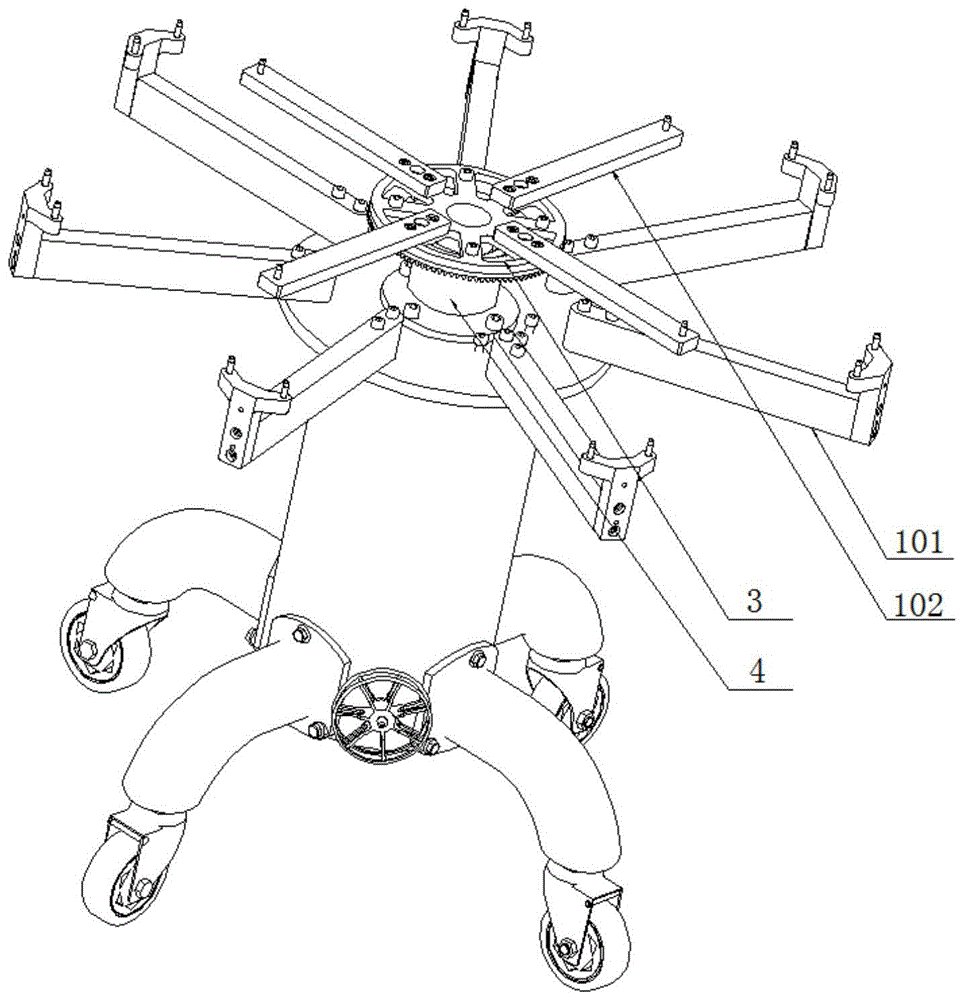

图4是本实用新型的立体图。(略去桌面和动力机构)

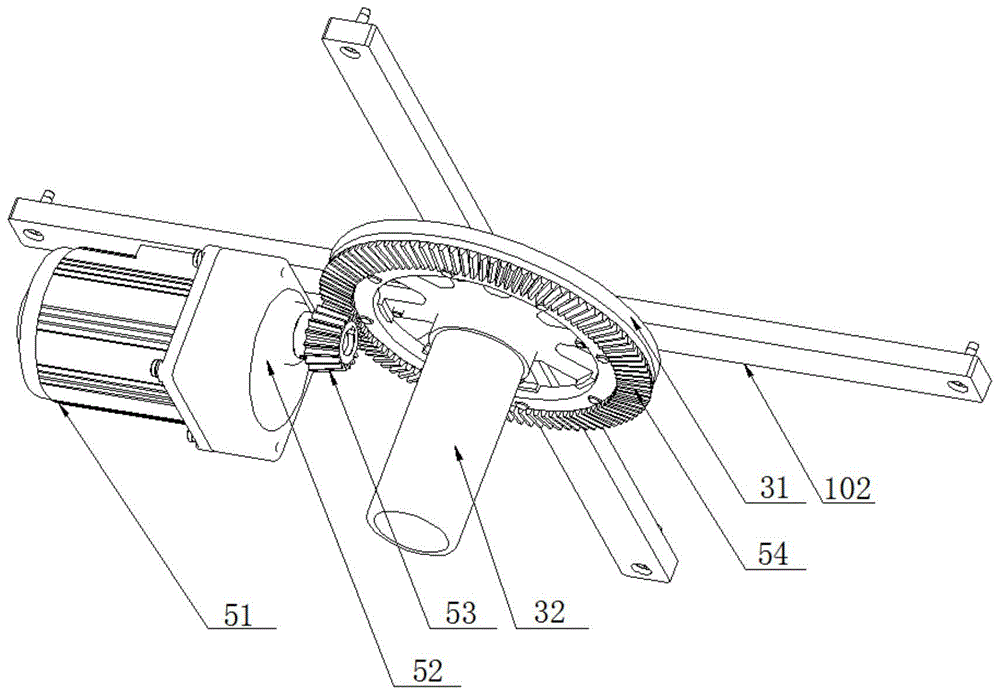

图5是动力机构的立体图。

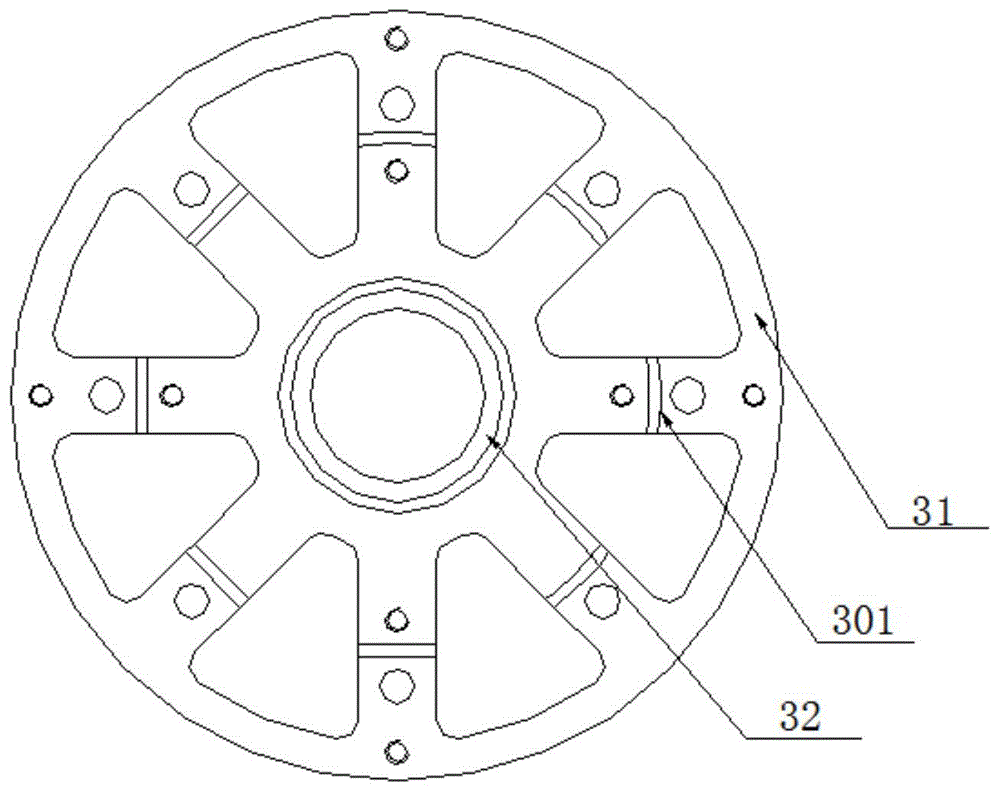

图6是转盘主视图。

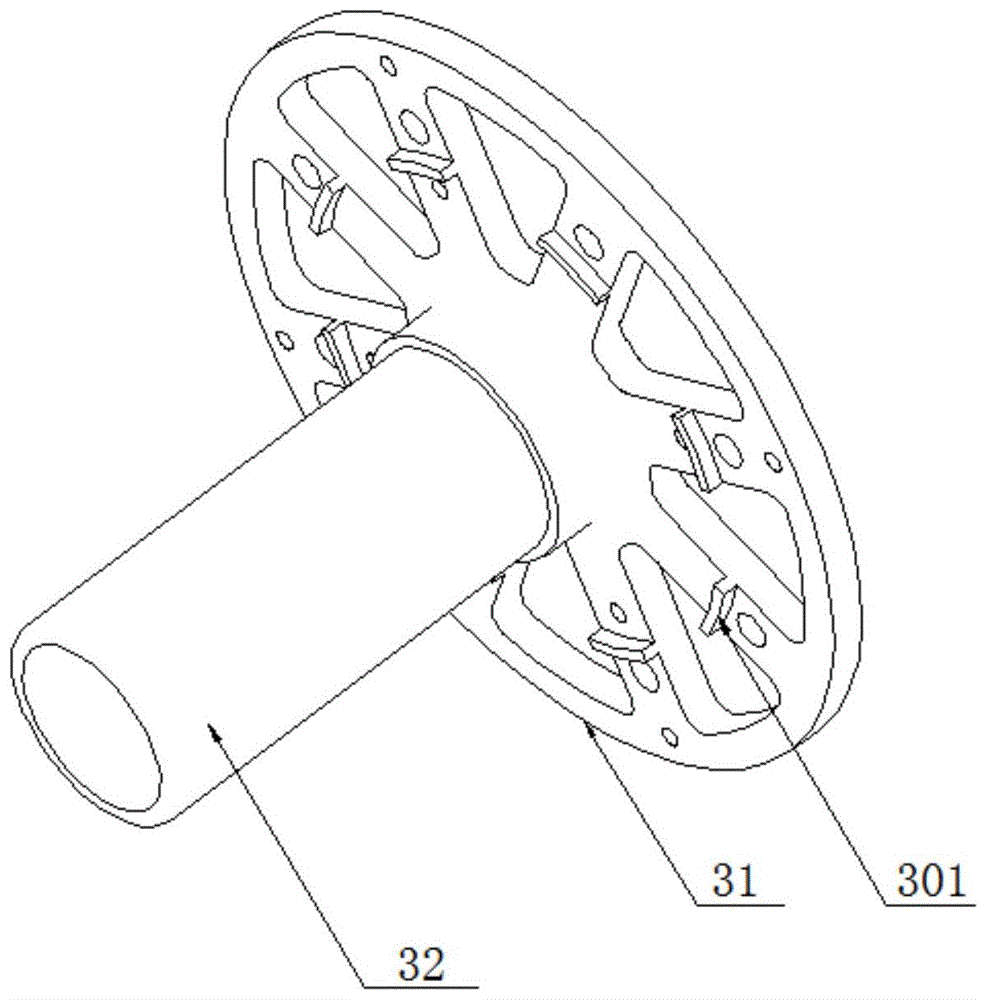

图7是转盘的立体图。

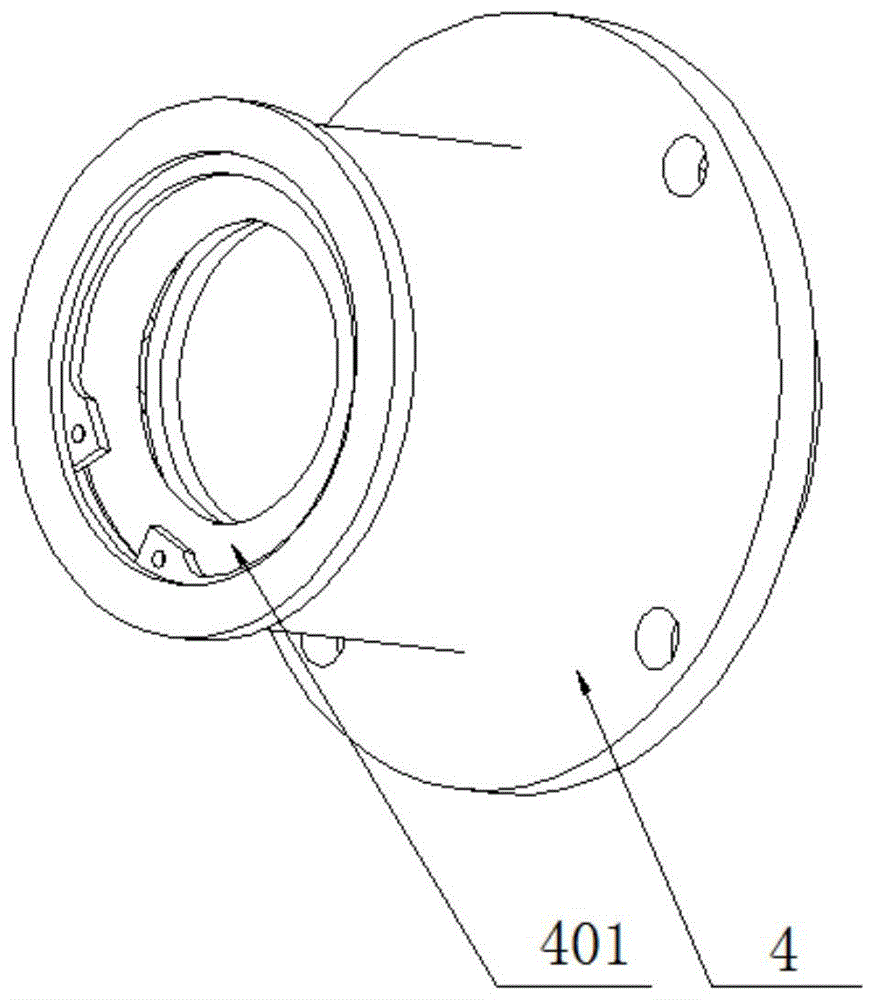

图8是托架的立体图。

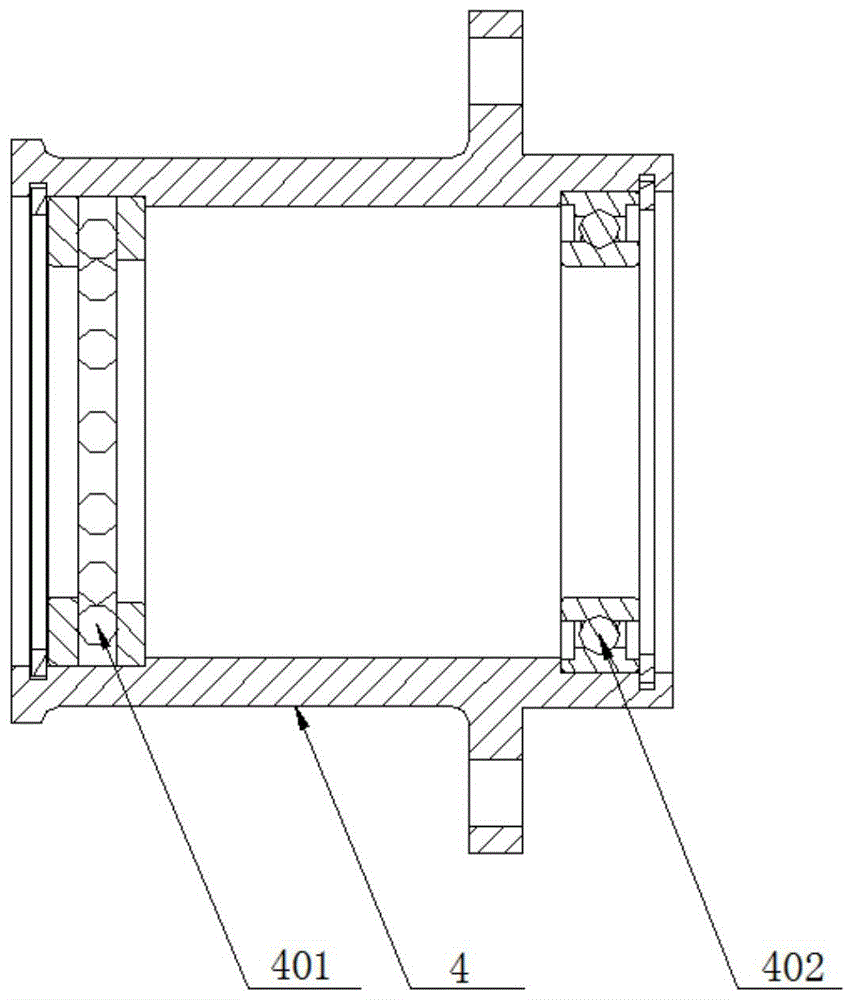

图9是托架的轴向剖视图。

图中标记为：

1、桌面；2、桌腿；3、转盘；4、托架；5、动力机构；6、围罩；7、调速器；

11、固定桌面；12、旋转桌面；21、立柱；22、支腿；31、盘体；32、转轴； 51、电机、52、变速器；53、第一齿轮；54、第二齿轮；

101、第一支撑杆；102、第二支撑杆；201、万向轮；301、限位台阶；401、推力轴承；402、深沟球轴承。

具体实施方式

下面结合附图对本实用新型进一步说明。

实施例一：

如图1～图9所示，本实用新型的家用自动旋转餐桌，包括桌面1和桌腿2，所述桌面1包括固定桌面11和设置在固定桌面11上方可相对于固定桌面11在水平方向转1动的旋转桌面12，固定桌面11通过第一支撑杆101与桌腿2相连，还包括：转盘3，与桌腿2活动连接，用于支撑旋转桌面12；动力机构5，布置在桌腿2上，用于驱动转盘3转动；旋转桌面12通过第二支撑杆102与转盘3 连接，旋转桌面12可随转盘3相对于固定桌面11在水平方向上转动。所述动力机构5包括与桌腿2连接的电机51和依次连接在电机51上的变速器52、第一齿轮53和第二齿轮54，第二齿轮54连接在盘体31底部。所述桌腿2包括设置在桌面1下方中心位置的立柱21和设置在立柱21上用于支撑立柱21的支腿22。所述支腿22端部设置有万向轮201。所述立柱21和支腿22均由铝合金制成的中空结构。所述第一支撑杆101外侧设置有围罩6，围罩6上设置有调速器7。

本实用新型餐桌的适配电源为220V50Hz，固定桌面11和旋转桌面12为实木，调速器7材质为USU304，围罩6材质为铝合金，转盘3材质为精密模铸USU304，支脚材质为精密模铸ZL101。

工作原理：将第一支撑杆与桌腿螺栓连接，再将固定桌面与第二支撑杆螺栓连接；同时将第二支撑杆与转盘螺栓连接，旋转桌面再与第二支撑杆螺栓连接。第一支撑杆和第二支撑杆均为铝合金制成的中空结构。装配好后通电，电机工作，电机依次通过变速器第一齿轮和第二齿轮驱动转盘相对于固定桌面旋转，进而带动转盘上的旋转桌面随转盘同步相对于固定桌面转动。通过调速器7调节餐桌的转速，根据餐桌直径大小，调节餐桌转速为2r/min。

本实用新型的家用自动旋转餐桌质量轻、强度高、稳定性强，便于餐桌的搬运和装卸；且结构简单、拆装方便，适于广泛推广。

实施例二：

如图3和图9所示，本实施例是在实施例一的基础上作出的进一步改进，所述桌腿2上还设置有中空的托架4，所述转盘3包括盘体31和设置在盘体31底部的转轴32，托架4内设置有与转轴32匹配的轴承，转轴32通过轴承与托架4 相连；第二支撑杆连接在盘体顶部；所述轴承包括推力轴承401和深沟球轴承 402。盘体31放置在推力轴承401的上端面，随推力轴承401同步转动。

工作原理：转盘3通过转轴32与桌腿2上的托架4连接，增大了转盘3和与桌腿2的接触面积，使转盘3的转动的过程中更加稳定，避免侧翻；同时，转轴32通过轴承与托架连接，将两者之间的摩擦力变为滑动摩擦，减小了摩擦力，使转盘3转动的更加顺畅，提高传动精度，有利于保证旋转桌面12的稳定性，避免转轴在转动过程中磨损，有利用提高餐桌的使用寿命。

实施例三：

如图5和图6所示，本实施例是在实施例一的基础上作出的进一步改进，所述第一齿轮53和第二齿轮54均为锥齿轮。第一齿轮53材质为40Cr并热处理，第一齿轮53和第二齿轮54呈90°轴交角。

工作原理：相比于正齿轮而言，如果采用正齿轮的方式，势必会将电机设置在桌腿的轴向上，这样就会使电机裸露在桌腿轴向上的距离较长，容易碰伤人体腿部，也不安全。因此本实用新型采用锥齿轮，改变了电机51的安装方向，使电机51水平的布置在固定桌面11下方的桌腿2上，便于隐藏电机，提高了餐桌的安全性，同时也避免了碰伤人体的情况发生。

实施例四：

如图7和图8所示，本实施例是在实施例一的基础上作出的进一步改进，所述盘体31底部同心的布置有与第二齿轮54内径匹配的限位台阶301。

工作原理：限位台阶301对第二齿轮起到限位作用，保证齿轮传动的同心度，使餐桌旋转更加稳定。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内
