本实用新型公开了一种大棚，包括拱形顶棚，所述拱形顶棚两侧分别等距设有与地面垂直连接的升降立柱，位于所述拱形顶棚同一侧的升降立柱其底部连接有底连接杆，顶部连接有顶连接杆，所述拱形顶棚底部间隔等距设有横向支撑架，所述横向支架两端与升降立柱顶部连接，位于所述拱形顶棚两端的横向支架其中部向下竖直设有升降驱动立柱，本实用新型结构简单，使用方便，通过升降立柱、升降驱动立柱的设置便于在安装时调整拱形顶棚的高度，通过充气层、保温层的设置使得保温性能提高，通过拱形顶棚上部的左遮阳装置、右遮阳装置的设置，便于覆盖遮阳片，调整遮阳面积，节省人力物力，实用方便，提高效率。

一种大棚
技术领域

本实用新型涉及一种大棚。

背景技术

塑料大棚是我国农作物栽培中保温、保湿或防晒、防雨普遍采用的形式，但是现有的塑料大棚多为单层结构，在北方冬季还不足以满足保温需求，另外，但在夏季阳光的直射下，大棚内会产生高温，影响植物的正常生长，因此在夏季的中午往往需要对大棚进行遮阳降温处理，目前对大棚进行遮阳降温处理的普遍方式是通过人工直接拉扯整张遮阳网使其铺在大棚的棚顶，这种方式往往需要多个人协作完成，并需要多次操作，效率很低，不能满足实际需求。

实用新型内容

为解决上述技术问题，本实用新型提供的技术方案为：一种大棚，包括拱形顶棚，所述拱形顶棚两侧分别等距设有与地面垂直连接的升降立柱，位于所述拱形顶棚同一侧的升降立柱其底部连接有底连接杆，顶部连接有顶连接杆，所述拱形顶棚底部间隔等距设有横向支撑架，所述横向支架两端与升降立柱顶部连接，位于所述拱形顶棚两端的横向支架其中部向下竖直设有升降驱动立柱，所述拱形顶棚内侧覆盖有充气层，外侧覆盖有保温层，所述保温层上部等距设有数个与拱形顶棚形状相适应的滑道，所述拱形顶棚顶部两端分别设有安装座，所述安装座之间平行设置左遮阳装置、右遮阳装置。

作为改进，所述左遮阳装置、右遮阳装置结构相同，所述左遮阳装置包括设置于安装座之间的左卷轴，所述左卷轴上缠绕有左遮阳片，所述左遮阳片末端间隔设有数个拉绳，所述拉绳末端连接于左底轴上使得左遮阳片可覆盖于拱形顶棚上，所述左底轴两端通过底轴座连接于升降立柱顶部。

作为改进，所述右遮阳装置包括与左卷轴平行设置的右卷轴，所述左卷轴一端设有转动齿轮一，所述有右卷轴一端设有与转动齿轮一啮合的转动齿轮二，所述安装座上设有驱动左卷轴转动的驱动电机一。

作为改进，所述左遮阳装置还包括与拱形顶棚形状相适应的左滑道，所述左滑道两端通过滑道支架与拱形顶棚表面连接，所述拉绳设置于左滑道内使得拉绳能沿左滑道移动。

作为改进，所述左滑道与拱形顶棚表面间隔设置形成容纳充气层与保温层的容纳腔。

作为改进，所述左底轴一端设有驱动左底轴转动的驱动电机二。

作为改进，所述升降驱动立柱包括与横向支架连接的顶立柱和套于顶立柱外侧的底立柱，所述底立柱内设有驱动丝杆，所述顶立柱底部设有驱动丝杆配合的移动座，所述底立柱底部还设有驱动电机。

作为改进，所述充气层从拱形顶棚上部覆盖至地面。

作为改进，所述充气层为中空结构的硬质塑料，所述充气层内充有保温气体。

作为改进，所述保温层为软质塑料。

采用以上结构后，本实用新型具有如下优点：本实用新型结构简单，使用方便，通过升降立柱、升降驱动立柱的设置便于在安装时调整拱形顶棚的高度，通过充气层、保温层的设置使得保温性能提高，通过拱形顶棚上部的左遮阳装置、右遮阳装置的设置，便于覆盖遮阳片，调整遮阳面积，节省人力物力，实用方便，提高效率。

附图说明

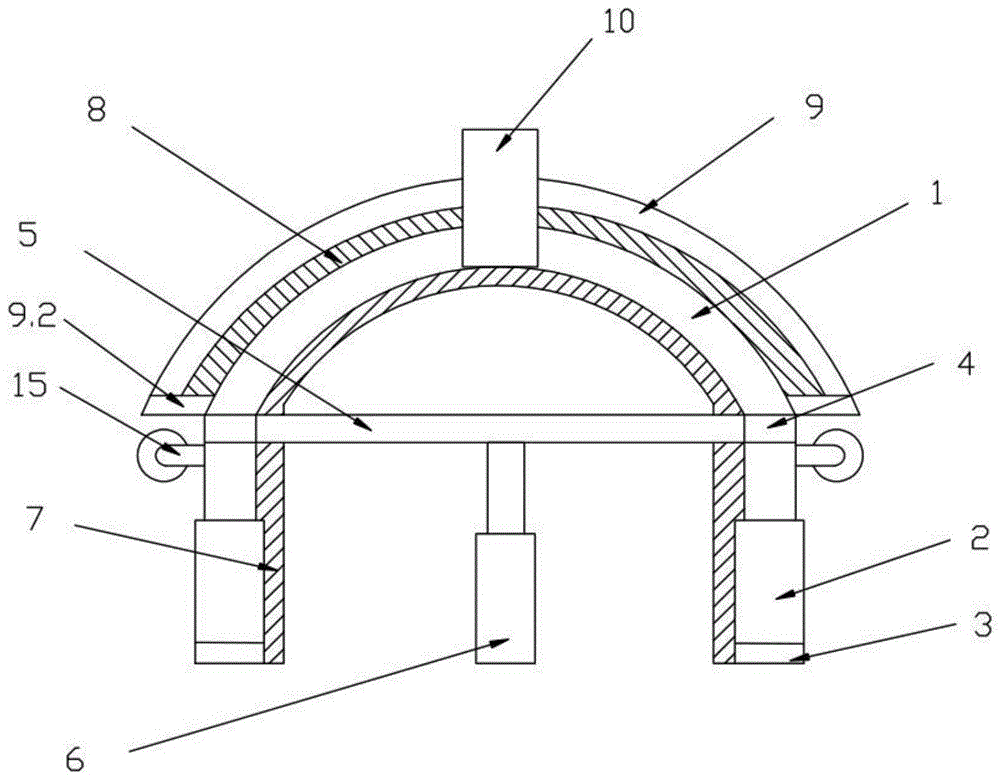

图1是本实用新型一种大棚的结构示意图。

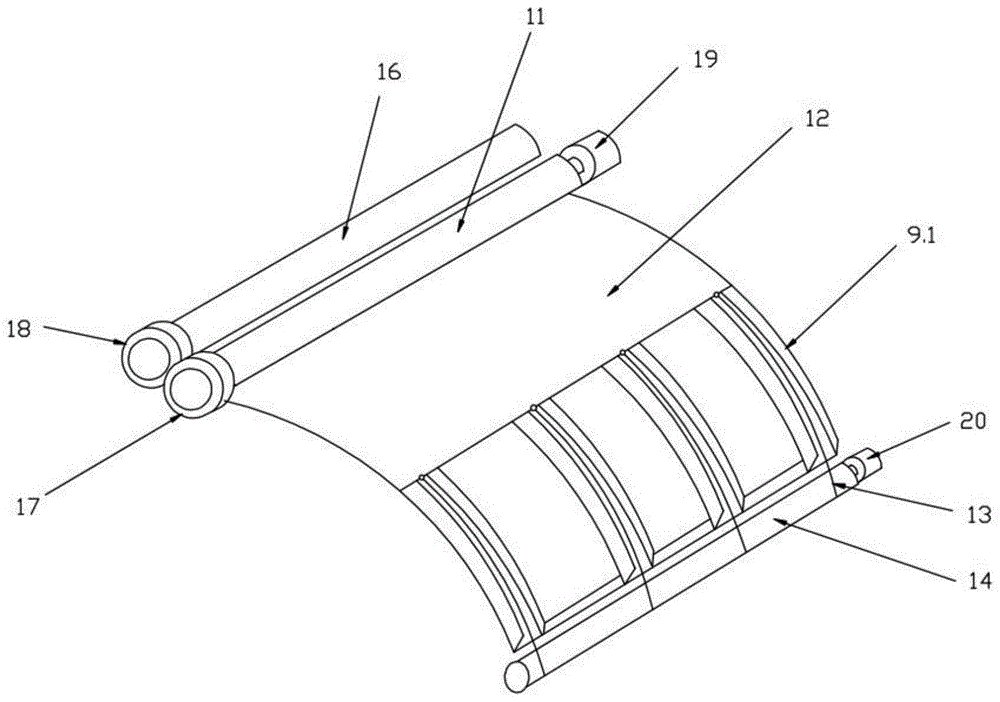

图2是本实用新型一种大棚中左遮阳装置的结构示意图。

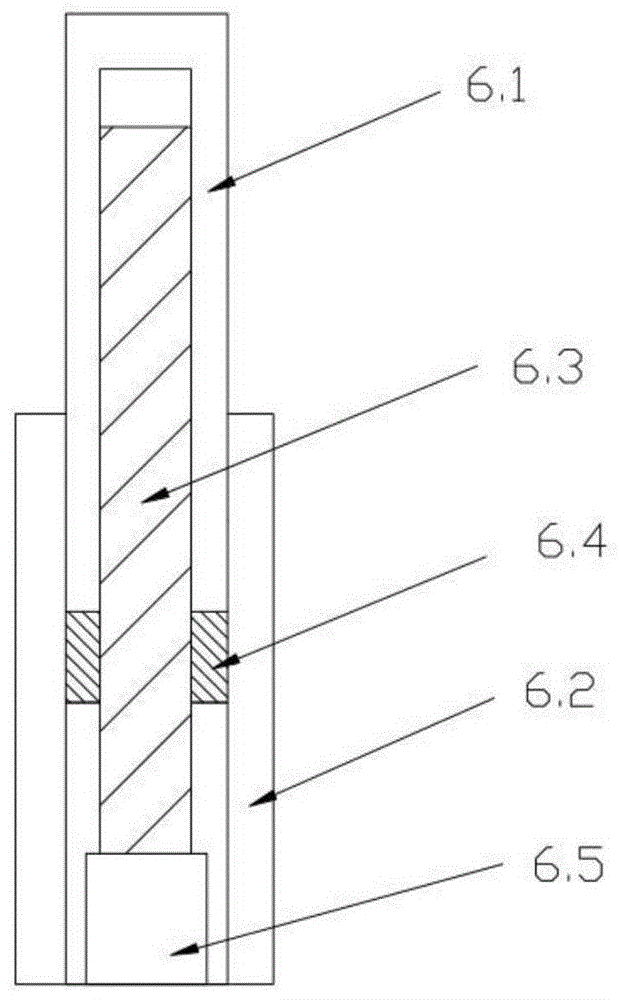

图3是本实用新型一种大棚中升降驱动立柱的结构示意图。

如图所示：1、拱形顶棚，2、升降立柱，3、底连接杆，4、顶连接杆，5、横向支撑架，6、升降驱动立柱，6.1、顶立柱，6.2、底立柱，6.3、底立柱，6.4、移动座，6.5、驱动电机，7、充气层，8、保温层，9、滑道，9.1、左滑道，9.2、滑道支架，10、安装座，11、左卷轴，12、左遮阳片，13、拉绳，14、左底轴，15、底轴座，16、右卷轴，17、转动齿轮一，18、转动齿轮二，19、驱动电机一，20、驱动电机二。

具体实施方式

结合附图1～3，一种大棚，包括拱形顶棚1，所述拱形顶棚1两侧分别等距设有与地面垂直连接的升降立柱2，位于所述拱形顶棚1同一侧的升降立柱2其底部连接有底连接杆3，顶部连接有顶连接杆4，所述拱形顶棚1底部间隔等距设有横向支撑架5，所述横向支架5两端与升降立柱2顶部连接，位于所述拱形顶棚1两端的横向支架5其中部向下竖直设有升降驱动立柱6，所述拱形顶棚1内侧覆盖有充气层7，外侧覆盖有保温层8，所述保温层8上部等距设有数个与拱形顶棚1形状相适应的滑道9，所述拱形顶棚1顶部两端分别设有安装座10，所述安装座10之间平行设置左遮阳装置、右遮阳装置。

作为本实施例较佳实施方案的是，所述左遮阳装置、右遮阳装置结构相同，所述左遮阳装置包括设置于安装座10之间的左卷轴11，所述左卷轴11上缠绕有左遮阳片12，所述左遮阳片12末端间隔设有数个拉绳13，所述拉绳13末端连接于左底轴14上使得左遮阳片12可覆盖于拱形顶棚1上，所述左底轴14两端通过底轴座15连接于升降立柱2顶部。

作为本实施例较佳实施方案的是，所述右遮阳装置包括与左卷轴11平行设置的右卷轴16，所述左卷轴11一端设有转动齿轮一17，所述有右卷轴16一端设有与转动齿轮一17啮合的转动齿轮二18，所述安装座10上设有驱动左卷轴17转动的驱动电机一19。

作为本实施例较佳实施方案的是，所述左遮阳装置还包括与拱形顶棚1形状相适应的左滑道9.1，所述左滑道9.1两端通过滑道支架9.2与拱形顶棚1表面连接，所述拉绳13设置于左滑道9.1内使得拉绳13能沿左滑道9.1移动。

作为本实施例较佳实施方案的是，所述左滑道9.1与拱形顶棚1表面间隔设置形成容纳充气层7与保温层8的容纳腔。

作为本实施例较佳实施方案的是，所述左底轴14一端设有驱动左底轴14转动的驱动电机二20。

作为本实施例较佳实施方案的是，所述升降驱动立柱6包括与横向支架5连接的顶立柱6.1和套于顶立柱6.1外侧的底立柱6.2，所述底立柱6.2内设有驱动丝杆6.3，所述顶立柱6.1底部设有驱动丝杆6.3配合的移动座6.4，所述底立柱6.4底部还设有驱动电机6.5。

作为本实施例较佳实施方案的是，所述充气层7从拱形顶棚1上部覆盖至地面。

作为本实施例较佳实施方案的是，所述充气层7为中空结构的硬质塑料，所述充气层7内充有保温气体。

作为本实施例较佳实施方案的是，所述保温层8为软质塑料。

以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
