发明设计人： 迟伟弢;

名称：一种兼具台式悬挂和手提功能的多用秤

本实用新型涉及秤量器具，具体涉及一种兼具台式悬挂和手提功能的多用秤，传统秤分成台式、悬挂和手提等形式。一般不可通用。为了解决上述技术问题，本实用新型提供一种兼具台式悬挂和手提功能的多用秤，主要通过在秤的内部设计了导轮和导绳，通过改变力的传递方向，实现集台式、悬挂和手提功能于一身。既可以当台式秤秤使用，也可以当悬挂秤使用，还可以当手提秤使用。一秤多用不仅便利，更降低了成本，减少社会资源浪费。

一种兼具台式悬挂和手提功能的多用秤
技术领域

本实用新型涉及秤量器具，具体涉及一种兼具台式悬挂和手提的多用秤

背景技术

传统秤分成台式、悬挂和手提等形式。一般不可通用。

实用新型内容

(一)本实用新型要解决的技术问题是：

传统秤分成台式、悬挂和手提等形式。一般不可通用。

(二)技术方案：

为了解决上述技术问题，本实用新型提供一种兼具台式悬挂和手提功能的多用秤，主要通过在秤的内部设计了导轮和导绳，改变力的传递方向，同时增设了可悬挂和手提的孔洞，实现集台式、悬挂和手提功能于一身。

本实用新型的有益效果：

本实用新型提供一种兼具台式悬挂和手提的多用秤，既可以当台式秤使用，也可以当悬挂秤使用，还可以当手提秤使用。在日常生活中，有时用台式秤比较方便。有时用手提方式秤量重物比较方便。而有时悬挂秤又比较方便。另外，在某些地域的商铺习惯使用悬挂秤。一秤多用不仅提供了便利。更降低了成本。减少社会资源的浪费。

进一步地，所述一种兼具台式悬挂和手提功能的多用秤，背部下方，设有钓钩收纳仓。当作为台式秤使用时，将吊钩收入收纳仓。有利于秤量的准确，同时，外形简洁利于携带。

进一步地，所述一种兼具台式悬挂和手提功能的多用秤，手提孔洞周围设有塑胶材料层。增加舒适感。

附图说明：

本实用新型上述和/或附加方面优点，结合下面附图对实施例的描述中将变得明显和更容易理解。

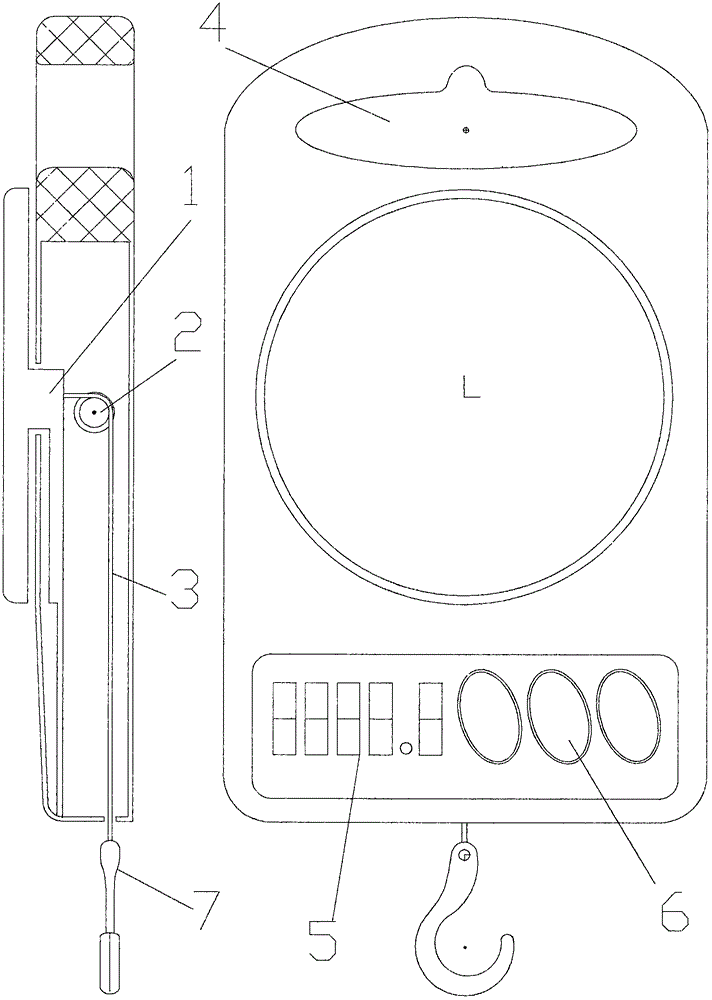

图1是一种兼具台式悬挂和手提功能多用秤结构示意图。

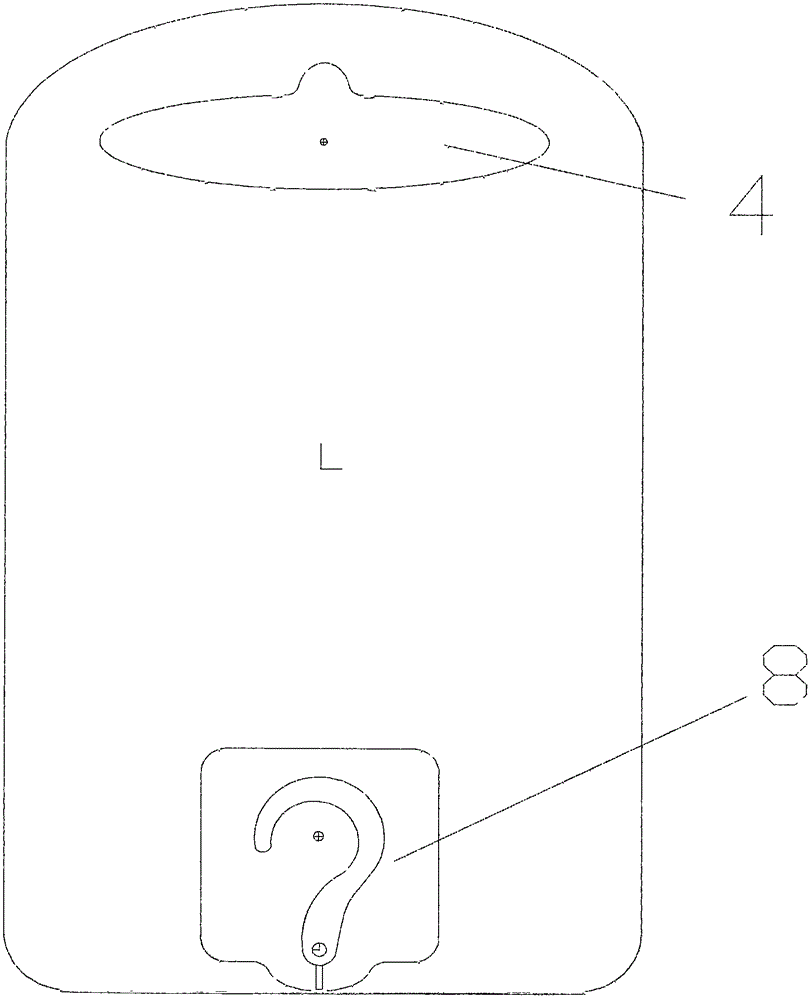

图2是一种兼具台式悬挂和手提功能多用秤背部示意图

其中图1与图2附图标记与部件名秤之间的对应关系为：

1，传感器 2，导轮 3，导绳 4，手提悬挂孔 5，显示装置 6，按键 7，吊钩 8，钓钩收纳仓

具体实施方式：

为了能够更清楚地理解本实用新型的上述目的特征和优点。下面结合附图和具体实施例对本实用新型进行进一步地详细描述。需要说明的是在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。

如图1与图2所示，本实用新型提供的一种兼具台式悬挂和手提的多用秤，主要包括：1，传感器2，导轮3，导绳4，手提悬挂孔5，显示装置6，按键，7，吊钩8，钓钩收纳仓。

本实用新型所提供的，一种兼具台式悬挂和手提功能的多用秤，传感器1连接有导绳3，经过导轮2，转向90°向下至秤底部，穿过外壳与吊钩相连。当作为手提秤使用时。手指穿过手提悬挂孔握住孔上缘，当作为悬挂秤使用时，钉子或者钩子钩住手提悬挂孔上缘中心部位的凹槽。秤的背部设有吊钩收纳仓。当作为台式秤使用时，将吊钩收入收纳仓。有利于秤量的准确，同时，外形简洁利于携带。

需要说明的是，在本实用新型的附图中为了清楚显示相关部件，部件及部件之间相互比例有可能非正常比例，有些部位和部件，正常工作时甚至无法被直接观察到。附图只是为了便于工程技术人员对本实用新型的理解，并不意味着对本实用新型的限制。

在本实施例的描述中所用术语，术语“上”、“下”、“前”、“后”、“左”、“右”、“内”、“外”等指示的方位和位置关系，为图所示的方位或位置关系。仅是为了描述本实用新型和简化描述。而不是只是或暗示所指的装置。和元件必须具有特定的方位。以特定的方位，构造和操作。因此不能理解为对本实用新型的限制此外术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。在本实用新型描述中需要说明的是，除非另有明确的规定和限定。术语“安装”、“相连”、“连接”应作广义理解例如可以是固定连接也可以和一体的连接可以是机械连接也可以是电连接也可以通过中间媒介，间接相连。可以是两个元件内部的联通。对于本领域的普通技术人员而言。可依情况理解上述术语。在本实用新型中的具体含义。在本实用新型的描述中。除非另有说明“多个”的含义是两个或两个以上。

显然，所描述的实施例是本实用新型的一部分实施例。而不是全部的实施例，基于本实用新型中的实施例。本领域普通技术人员在没有做出创造性劳动的前提下。所获得的所有其他实施例。都属于本实用新型保护的范围。以上所述仅为本实用新型的较佳实施例。并
不用以限制本实用新型。凡在本实用新型的精神和原则之内。所做的任何修改，等同替换，改进等均应包含在本实用新型的保护范围之内。
