专利权人:陶长敏
专利名称:一种农业培育用的培育箱
专利号: CN201921955681.1
项目简介:

本实用新型公开了一种农业培育用的培育箱,属于农业培育领域,一种农业培育用的培育箱,包括箱体,箱体的底部安装有滑轮,箱体的内部开凿有箱槽,箱槽的底部安装有发热丝,箱槽内设有多个均匀分布的培育盒,培育盒前端固定连接有固定轴,固定轴上转动连接有转动块,培育盒前端还开凿有吸附槽,吸附槽内固定连接有磁吸块,且磁吸块位于转动块正上方,箱体的正面焊接有多个限位块,且限位块与转动块一一对应,限位块上端开凿有与转动块相匹配的限位槽,转动块的右端固定连接有配重块,箱槽两侧璧上均安装有多根滑轨,它可以实现同时进行多项培育工作,且方便对培育对象的单独取放,减少对剩余培育对象的干扰

一种农业培育用的培育箱
技术领域

一种农业培育用的培育箱

背景技术

培养箱,是指温度可控的,主要用于培养微生物、植物和动物细胞的箱体装置,有的具有制冷和加热的双向调温系统,是生物、农业、医药、环保等科研部门的基本实验设备,广泛应用于恒温培养、恒温反应等试验,培养箱的特点主要有:箱体采用聚氨酯等泡沫塑料作为隔热材料,对外源冷、热都有较好的隔绝能力;内腔多采用不锈钢制作,有较强的抗腐蚀能力;具有加热、制冷以及自动温控装置.能灵敏地调节箱内温度。

目前,国内的农业培育箱主要用在对农业的科研,不方便移动,极其不便,更容易受到外界干扰,导致科研结果不准确。

发明内容

1.要解决的技术问题

针对现有技术中存在的问题,本实用新型的目的在于提供一种农业培育用的培育箱,它可以实现同时进行多项培育工作,且方便对培育对象的单独取放,减少对剩余培育对象的干扰。

2.技术方案

为解决上述问题,本实用新型采用如下的技术方案。

一种农业培育用的培育箱,包括箱体,所述箱体的底部安装有滑轮,所述箱体的内部开凿有箱槽,所述箱槽的底部安装有发热丝,所述箱槽内设有多个均匀分布的培育盒,所述培育盒前端固定连接有固定轴,所述固定轴上转动连接有转动块,所述培育盒前端还开凿有吸附槽,所述吸附槽内固定连接有磁吸块,且磁吸块位于转动块正上方,所述箱体的正面焊接有多个限位块,且限位块与转动块一一对应,所述限位块上端开凿有与转动块相匹配的限位槽,所述转动块的右端固定连接有配重块,所述箱槽两侧璧上均设安装有多根滑轨,所述培育盒左右两端均固定连接有滑块,且滑块与滑轨之间滑动连接,所述转动块前后两端均开凿有滚珠槽,所述滚珠槽内镶嵌有光滑滚珠,所述限位槽前后两侧壁上均开凿有弧形滚槽,且弧形滚槽与光滑滚珠相匹配,它可以实现同时进行多项培育工作,且方便对培育对象的单独取放,减少对剩余培育对象的干扰。

进一步的,所述相邻的所述培育盒之间设有隔板,且隔板固定连接于培育盒内,所述隔板的下表面均安装有光照灯,且光照灯设置有多个,可以为培育提供所需的光照条件,例如植物细胞的光合作用,同时方便技术人员观察培育情况。

进一步的,所述箱槽左右两侧槽壁均设置有保温层,箱体内部温度升高时,通过保温层减少内部温度流失,从而保持箱体内部温度。

进一步的,所述箱体的顶部设置有排气口,且排气口的下方安装有排气扇,在箱体内部温度过高时,排气扇将箱体内部空气通过排气口排出,能够有效的保护培育对象因温度过高而死亡。

进一步的,所述隔板上开凿有多个均匀分布的通孔,且多个隔板上的通孔上下对应,使每层的培育盒空气保持流通,使每层培育盒温度一致。

进一步的,所述滑轮的上方设置有弹性伸缩杆,且弹性伸缩杆的顶端与箱体焊接,在需要移动培育箱时,弹性伸缩杆能够起到减震的作用,能够有效的保护培育对象。

3.有益效果

相比于现有技术,本实用新型的优点在于:

(1)本方案可以实现同时进行多项培育工作,且方便对培育对象的单独取放,减少对剩余培育对象的干扰。

(2)隔板的下表面均安装有光照灯,光照灯与隔板固定连接,且光照灯设置有多个,可以为培育提供所需的光照条件,例如植物细胞的光合作用,同时方便技术人员观察培育情况。

(3)箱槽左右两侧槽壁均设置有保温层,箱体内部温度升高时,通过保温层减少内部温度流失,从而保持箱体内部温度。

(4)箱体的顶部设置有排气口,且排气口的下方安装有排气扇,在箱体内部温度过高时,排气扇将箱体内部空气通过排气口排出,能够有效的保护培育对象因温度过高而死亡。

(5)隔板上开凿有多个均匀分布的通孔,且多个隔板上的通孔块上下对应,使每层的培育盒空气保持流通,使每层培育盒温度一致。

(6)滑轮的上方设置有弹性伸缩杆,且弹性伸缩杆的顶端与箱体焊接,在需要移动培育箱时,弹性伸缩杆能够起到减震的作用,能够有效的保护培育对象。

附图说明

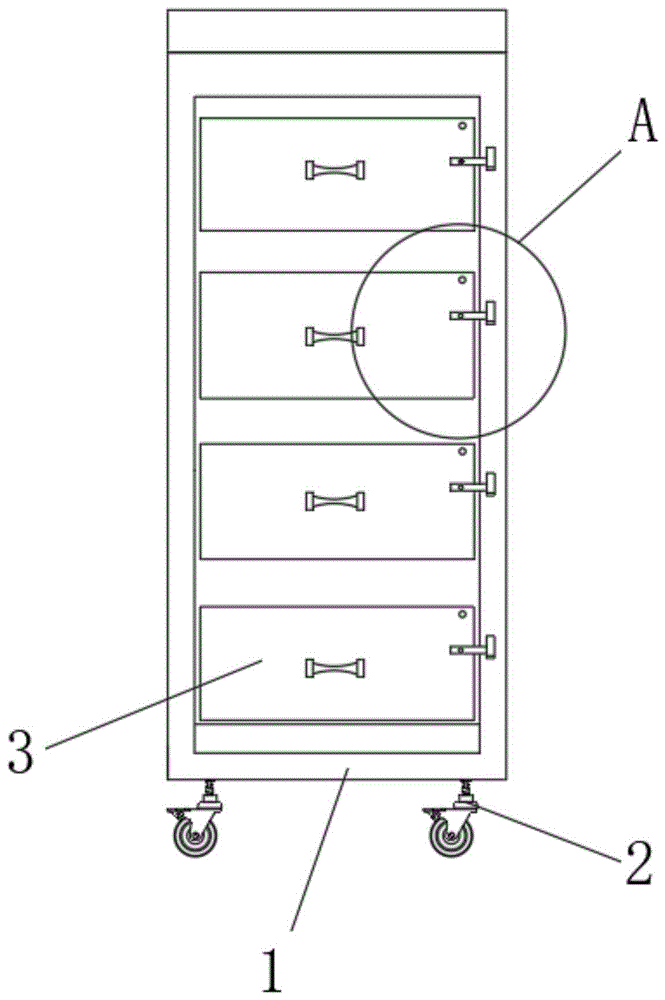

图1为本实用新型的正视结构示意图;

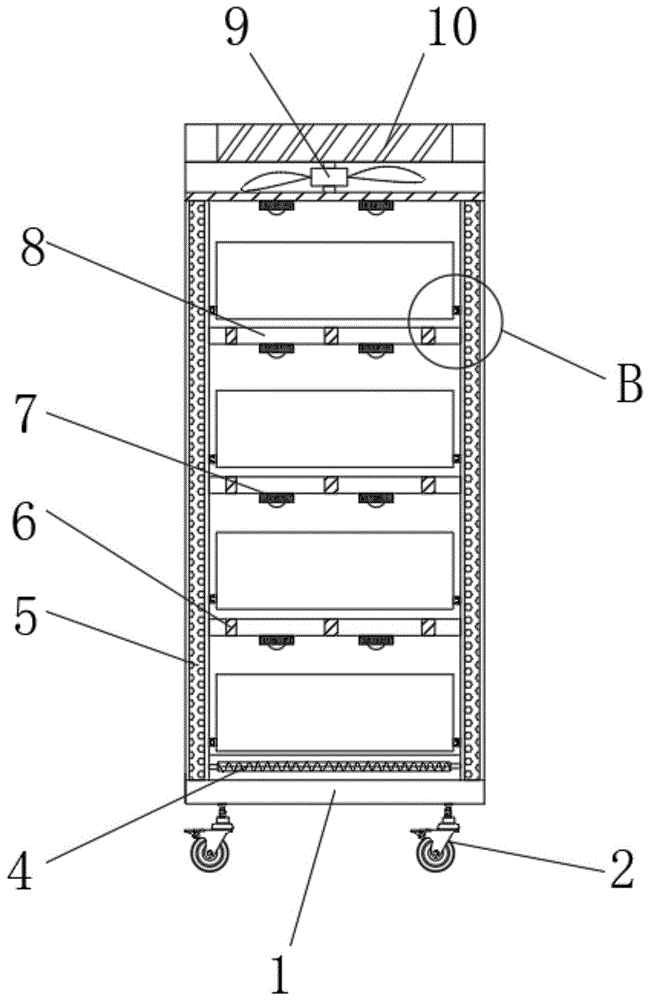

图2为本实用新型正面剖视结构示意图;

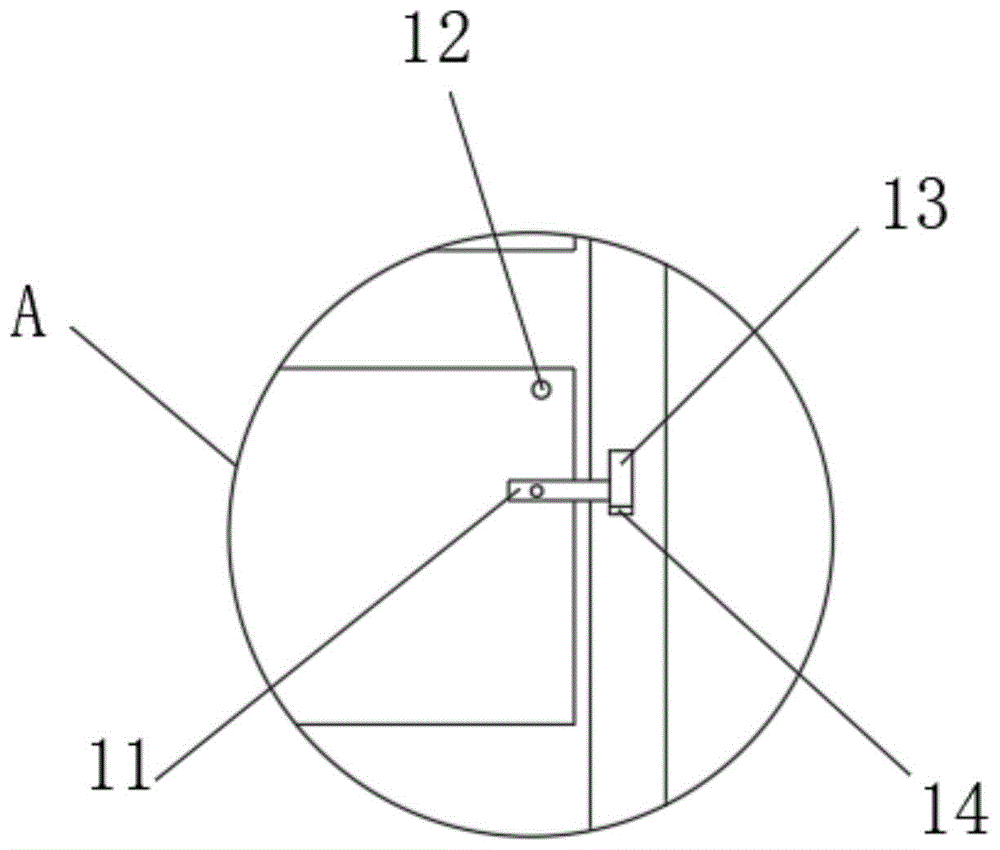

图3为图1中A处结构示意图;

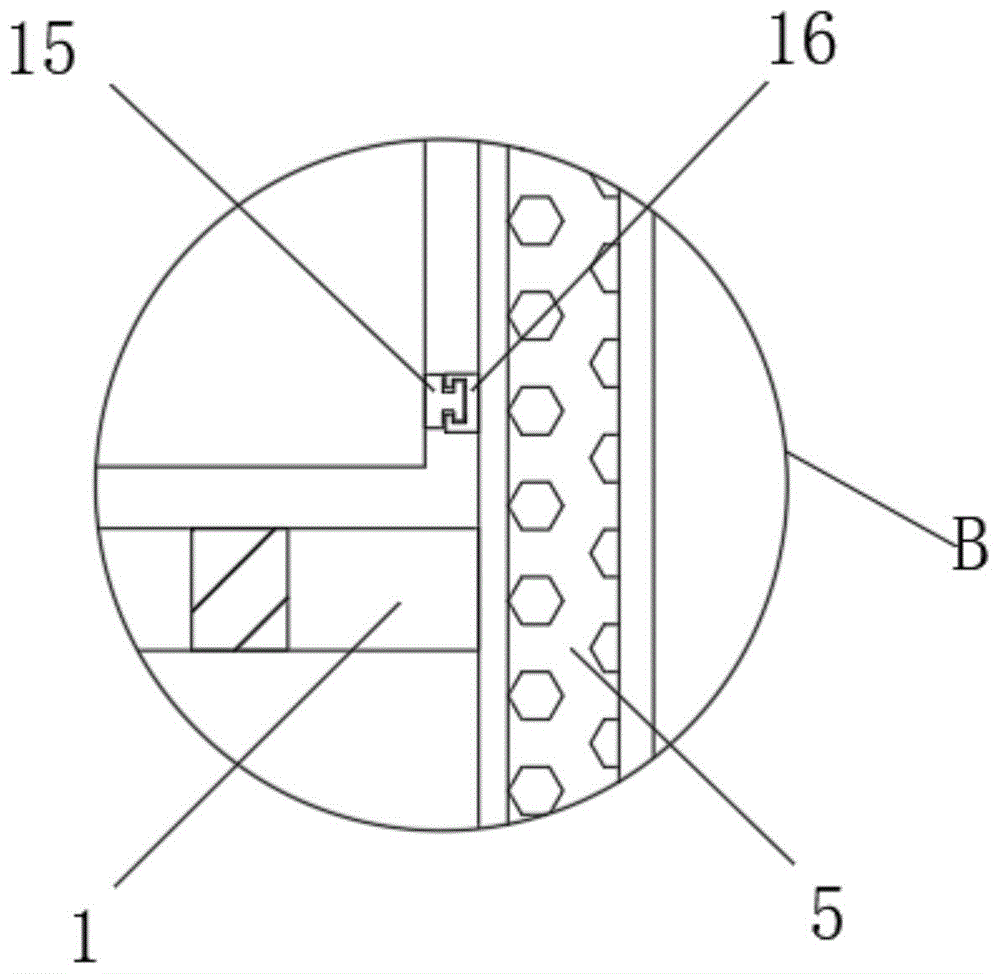

图4为图2中B处结构示意图;

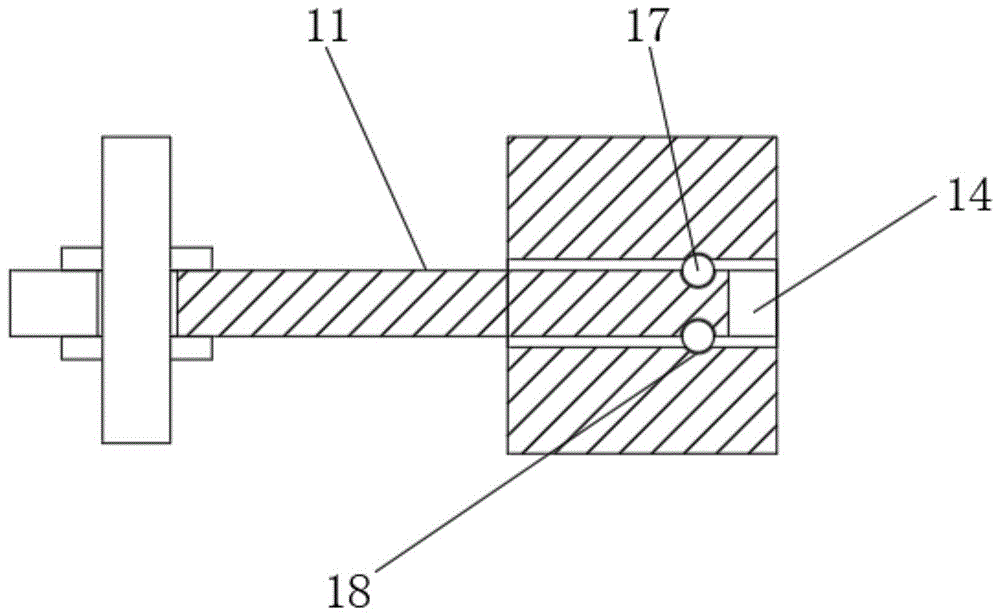

图5为本实用新型的转动块部分的结构示意图;

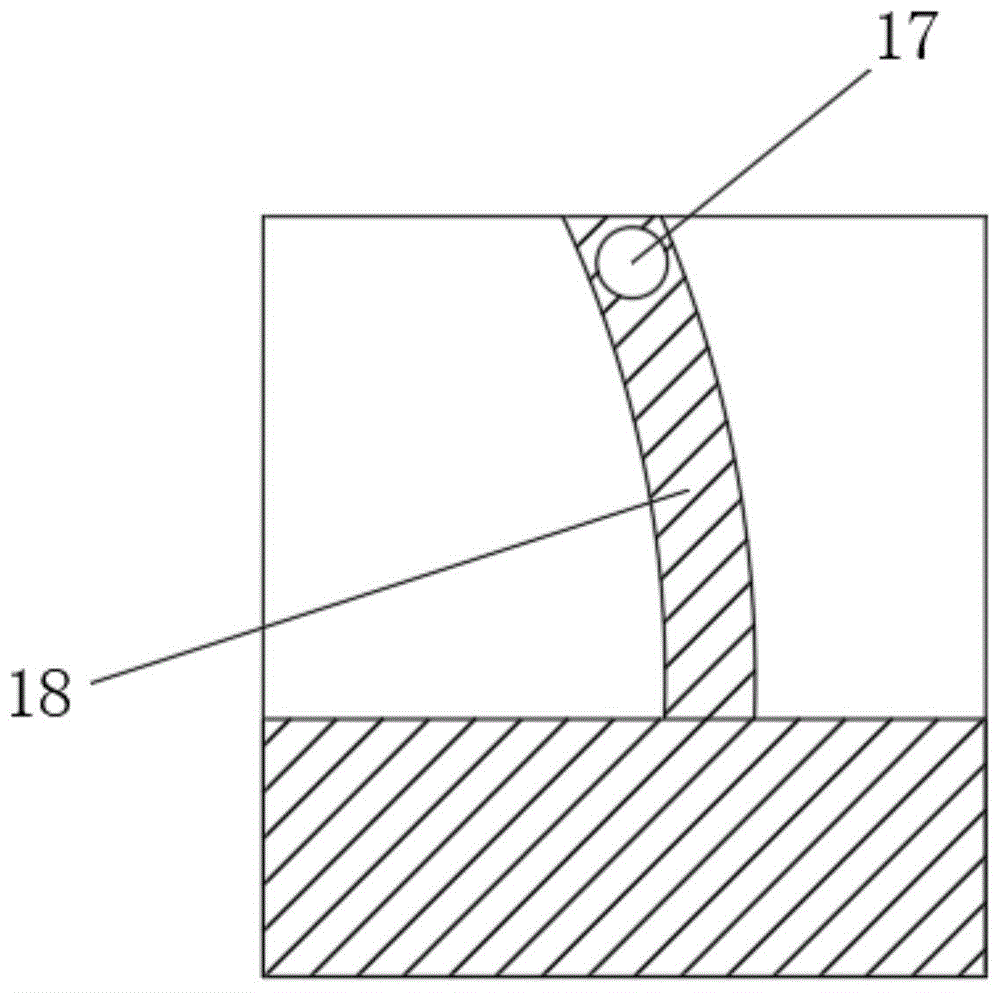

图6为本实用新型限位块部分的剖面图。

图中标号说明:

1箱体、2滑轮、3培育盒、4发热丝、5保温层、6通孔、7光照灯、8隔板、9排气扇、10排气口、11转动块、12磁吸块、13限位块、14配重块、15滑块、16滑轨、17光滑滚珠、18滚珠槽。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述;显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例,基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

在本实用新型的描述中,需要说明的是,术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性。

在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“套设/接”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。

实施例1:

请参阅图1-2,一种农业培育用的培育箱,包括箱体1,箱体1的底部安装有滑轮2,滑轮的上方设置有弹性伸缩杆,且弹性伸缩杆的顶端与箱体1焊接,在需要移动培育箱时,弹性伸缩杆能够起到减震的作用,能够有效的保护培育对象,箱体1的的内部开凿有箱槽,箱槽的底部安装有发热丝4,且光照灯7设置有多个,箱体1的两侧内壁均设置有保温层5,保温层5为聚氨酯保温材料,通过保温层5减少内部温度流失,隔板8上开凿有多个均匀分布的通孔6,且多个隔板8上的通孔6上下对应,使每层的培育盒3的空气保持流通,使每层培育盒3温度一致,隔板8的下表面均安装有光照灯7,光照灯7与隔板8固定连接,从而保持箱体1内部温度,可以为培育提供所需的光照条件,例如植物细胞的光合作用,同时方便技术人员观察培育情况,箱体1的顶部设置有排气口10,且排气口10的下方安装有排气扇9,在箱体1内部温度过高时,排气扇9将箱体1内部空气通过排气口10排出,能够有效的保护培育对象因温度过高而死亡。

请参阅图2-6,培育盒3前端固定连接有固定轴,固定轴上转动连接有转动块11,减少转动块11与培育盒3的磨损,转动块11旋转后通过限位块13使培育盒3与箱体1的表面固定在同一水平面上实现密封,转动块11的右端固定有配重块14,配重块14为铁磁性金属材料,可以被磁吸块12所吸附,实现对转动块11的固定,在解锁培育盒3的过程中无需技术人员手扶转动块11,直接抽拉培育盒3即可,箱槽两侧璧上均设安装有多根滑轨16,培育盒3左右两端均固定连接有滑块15,且滑块15与滑轨16之间滑动连接,能够稳定抽出培育盒,取出培育对象,转动块11前后两端均开凿有滚珠槽18,滚珠槽18内镶嵌有光滑滚珠17,通过滚动摩擦代替滑动摩擦,对转动杆11与箱体1和限位块13之间的磨损减少,可以多次反复使用,与现有的卡扣、插销固定方式相比既方便又不易损坏。

使用时,将该培育箱通过滑轮2移动至平稳位置,将转动块11从限位块13的位置转动至磁吸块12的位置,将转动块11固定在磁吸块12的表面,培育盒的两侧固定有滑块15,滑轨16固定在箱体1的内壁,通过培育盒3表面上的把手将培育盒3抽出,培育盒3通过滑块15在滑槽16的内部平稳滑动,且培育盒3开设有多个,在对农业进行培育时可同时使用,从而对培育结果进行对比,关闭培育盒3后,再将转动块11转动至限位块13位置时,转动块11上的光滑滚珠17进入限位槽侧壁上的弧形滚槽内,滚动完成后实现限位槽对转动块11的限位,进而实现对该培育盒3的固定,不易在箱槽内发生偏移提高密封性,本方案它可以实现对箱体与培育盒的固定对培育箱的密封作用,能够极大的减少外界对培育箱内部的影响,且便于对培育对象的单独取放。

以上所述,仅为本实用新型较佳的具体实施方式;但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其改进构思加以等同替换或改变,都应涵盖在本实用新型的保护范围内。
