项目简介：本实用新型涉及一种用于果树的雾化培养装置，包括主体、放置口、连杆、推手、支撑腿、轮子、挡板、架体、通气孔、过滤网、雾化器、入液口、出气口、转轴、搅拌叶片、电机、超声波高频震荡器、固定装置、圆环、卡扣、螺栓孔、螺栓、立杆、伸缩杆、支撑杆、齿轮箱、手柄、锯齿、齿轮、温度传感器，所述支撑腿焊接在主体的底部，所述轮子安装在支撑腿的底部，所述架体通过挡板安装在主体的内部，所述通气孔开设在架体上，所述过滤网嵌入在通气孔的内部，所述雾化器安装在主体的一侧，所述固定装置焊接在主体的顶部，本实用新型安装有雾化器，能够对果树的根部进行雾化保养，主体的顶部安装有固定装置，便于固定果树，适合推广使用。

一种用于果树的雾化培养装置
技术领域

本实用新型涉及，尤其涉及一种用于果树的雾化培养装置。

背景技术

果树是指果实可食的树木，能提供可供食用的果实、种子的多年生植物及其砧木的总称，根是植物的营养器官，通常位于地表下面，负责吸收土壤里面的水分及溶解其中的无机盐，并且具有支持、繁殖、贮存合成有机物质的作用，在果树运输、移植或者栽种之前，需要对果树的根部加以保护、培养，增加的果树成活率，但目前的培养装置多采用输液方式对树干直接注射，不能对根部进行养护。

实用新型内容

本实用新型的目的在于提供一种用于果树的雾化培养装置，以解决上述技术问题。

为实现上述目的本实用新型采用以下技术方案：一种用于果树的雾化培养装置，包括主体、放置口、连杆、推手、支撑腿、轮子、挡板、架体、通气孔、过滤网、雾化器、入液口、出气口、转轴、搅拌叶片、电机、超声波高频震荡器、固定装置、圆环、卡扣、螺栓孔、螺栓、立杆、伸缩杆、支撑杆、齿轮箱、手柄、锯齿、齿轮、温度传感器，所述主体的顶部开设有放置口，所述推手通过连杆焊接在主体的一侧，所述支撑腿焊接在主体的底部，所述轮子安装在支撑腿的底部，所述挡板焊接在主体的内壁上，所述架体通过挡板安装在主体的内部，所述通气孔开设在架体上，所述过滤网嵌入在通气孔的内部，所述雾化器安装在主体的一侧，所述雾化器包括入液口、出气口、转轴、搅拌叶片、电机、超声波高频震荡器，所述入液口开设在雾化器的顶部，所述出气口开设在雾化器的一侧，所述电机安装在雾化器的内部，所述转轴连接在电机的顶部，所述搅拌叶片焊接在转轴上，所述超声波高频震荡器安装在电机的底部，且与上部相通，所述固定装置包括圆环、卡扣、螺栓孔、螺栓、立杆、伸缩杆、支撑杆、齿轮箱、手柄、锯齿、齿轮，所述圆环的两端安装有卡扣，所述螺栓孔开设在卡扣上，所述圆环通过螺栓闭合，所述锯齿布置在伸缩杆的一侧，所述立杆安装在伸缩杆的底部，所述齿轮箱安装在立杆的一侧，所述手柄安装在齿轮箱上，所述齿轮安装在齿轮箱的内部，所述支撑杆焊接在立杆的底部，且与主体相连接，所述温度传感器安装在主体的一侧。

在上述技术方案基础上，所述轮子有四个，并且采用刹车式万向轮。

在上述技术方案基础上，所述入液口共开设有两个。

在上述技术方案基础上，所述主体开设有出气口，且与雾化器的出气口相通。

在上述技术方案基础上，所述电机能够带动转轴连续三百六十度旋转，搅拌叶片随之旋转。

在上述技术方案基础上，所述圆环与放置口位于同一垂线上。

在上述技术方案基础上，所述立杆的内部为中空结构，且伸缩杆能够伸入其内部。

在上述技术方案基础上，所述手柄与齿轮相连接，且锯齿与齿轮箱位于同一垂线上，齿轮与锯齿相齿合。

在上述技术方案基础上，所述手柄能够带动齿轮转动，伸缩杆随锯齿上、下滑动。

与现有技术相比，本实用新型具有以下优点：本实用新型安装有雾化器，且雾化器开设有两个入液口，能够同时向内部注入水体和营养液，在通过转轴进行搅拌，使液体稀释的更加均匀，底部安装有超声波高频震荡器，对液体进行雾化，再通过出气口进入主体的内部，主体的内部安装有支架，且开设有通气孔，其内部布置有过滤网，防止杂质的传播，气体通过过滤网对果树的根部进行雾化保养，主体的顶部安装有固定装置，圆环能够通过螺栓进行闭合，对果树的树干进行固定，手柄能够带动齿轮转动，伸缩杆随锯齿上、下滑动便于调节伸缩杆的高度，适合不同的果树，主体安装有推手和轮子，便于装置的移动，一侧装有温度传感器，便于监测主体内部的温度。

附图说明

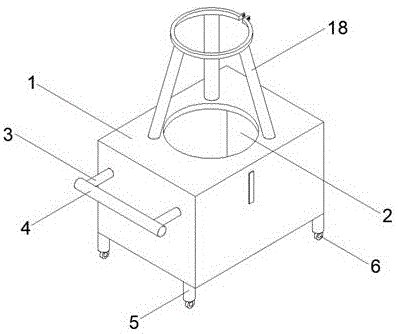

图1为本实用新型的装置示意图。

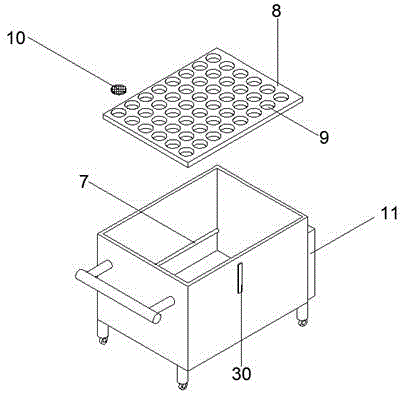

图2为本实用新型的支架示意图。

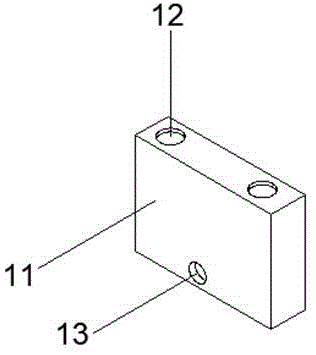

图3为本实用新型的雾化器示意图。

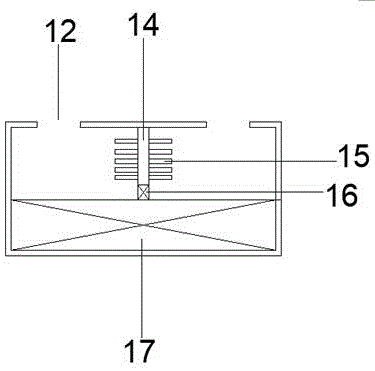

图4为本实用新型的雾化器剖面图。

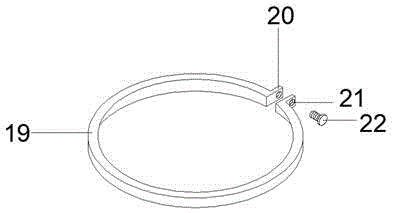

图5为本实用新型的圆环示意。

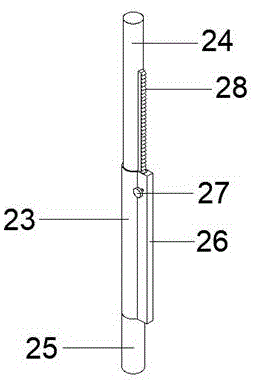

图6为本实用新型的立杆示意图。

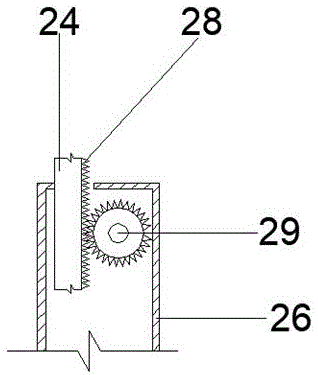

图7为本实用新型的齿轮箱剖面图。

图中：1、主体，2、放置口，3、连杆，4、推手，5、支撑腿，6、轮子，7、挡板，8、架体，9、通气孔，10、过滤网，11、雾化器，12、入液口，13、出气口，14、转轴，15、搅拌叶片，16、电机，17、超声波高频震荡器，18、固定装置，19、圆环，20、卡扣，21、螺栓孔，22、螺栓，23、立杆，24、伸缩杆，25、支撑杆，26、齿轮箱，27、手柄，28、锯齿，29、齿轮，30、温度传感器。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图所示，一种用于果树的雾化培养装置，包括：主体1、放置口2、连杆3、推手4、支撑腿5、轮子6、挡板7、架体8、通气孔9、过滤网10、雾化器11、入液口12、出气口13、转轴14、搅拌叶片15、电机16、超声波高频震荡器17、固定装置18、圆环19、卡扣20、螺栓孔21、螺栓22、立杆23、伸缩杆24、支撑杆25、齿轮箱26、手柄27、锯齿28、齿轮29、温度传感器30，所述主体1的顶部开设有放置口2，所述推手4通过连杆3焊接在主体1的一侧，所述支撑腿5焊接在主体1的底部，所述轮子6安装在支撑腿5的底部，所述挡板7焊接在主体1的内壁上，所述架体8通过挡板7安装在主体1的内部，所述通气孔9开设在架体8上，所述过滤网10嵌入在通气孔9的内部，所述雾化器11安装在主体1的一侧，所述雾化器11包括入液口12、出气口13、转轴14、搅拌叶片15、电机16、超声波高频震荡器17，所述入液口12开设在雾化器11的顶部，所述出气口13开设在雾化器11的一侧，所述电机16安装在雾化器11的内部，所述转轴14连接在电机16的顶部，所述搅拌叶片15焊接在转轴14上，所述超声波高频震荡器17安装在电机16的底部，且与上部相通，所述固定装置18包括圆环19、卡扣20、螺栓孔21、螺栓22、立杆23、伸缩杆24、支撑杆25、齿轮箱26、手柄27、锯齿28、齿轮29，所述圆环19的两端安装有卡扣20，所述螺栓孔21开设在卡扣20上，所述圆环19通过螺栓22闭合，所述锯齿28布置在伸缩杆24的一侧，所述立杆23安装在伸缩杆24的底部，所述齿轮箱26安装在立杆23的一侧，所述手柄27安装在齿轮箱26上，所述齿轮29安装在齿轮箱26的内部，所述支撑杆25焊接在立杆23的底部，且与主体1相连接，所述温度传感器30安装在主体1的一侧，所述轮子6有四个，并且采用刹车式万向轮，所述入液口12共开设有两个，所述主体开设有出气口13，且与雾化器11的出气口13相通，所述电机16能够带动转轴14连续三百六十度旋转，搅拌叶片15随之旋转，所述圆环19与放置口2位于同一垂线上，所述立杆23的内部为中空结构，且伸缩杆24能够伸入其内部，所述手柄27与齿轮29相连接，且锯齿28与齿轮箱26位于同一垂线上，齿轮29与锯齿28相齿合，所述手柄27能够带动齿轮29转动，伸缩杆24随锯齿28上、下滑动。

本实用新型安装有雾化器，且雾化器开设有两个入液口，能够同时向内部注入水体和营养液，在通过转轴进行搅拌，使液体稀释的更加均匀，底部安装有超声波高频震荡器，对液体进行雾化，再通过出气口进入主体的内部，主体的内部安装有支架，且开设有通气孔，其内部布置有过滤网，防止杂质的传播，气体通过过滤网对果树的根部进行雾化保养，主体的顶部安装有固定装置，圆环能够通过螺栓进行闭合，对果树的树干进行固定，手柄能够带动齿轮转动，伸缩杆随锯齿上、下滑动便于调节伸缩杆的高度，适合不同的果树，主体安装有推手和轮子，便于装置的移动，一侧装有温度传感器，便于监测主体内部的温度，在运输、移植、栽种前，将果树的根部通过放置口放入装置的内部，固定装置对果树树干进行固定，移动的同时也能对果树的根部进行培养。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
