专 利 号：CN202021270461.8

专利权人：孙学工

项目介绍：本实用新型公开了一种气吸式育苗盘播种设备，包括吸尘器本体，连接管，管头，闭合圆板，T型转轴，闭合软帘，弹簧，吸嘴，风箱，育苗盘，种子容器，按压开关；所述吸尘器本体的进气端与连接管的一端连接；所述连接管的另一端与管头尾部开口连接；所述管头的顶部开口固定于风箱背面；所述风箱的背部管头固定的一侧设有通风孔；所述通风孔外侧设有科活动的闭合软帘；所述闭合软帘的另一端可进行开合；所述闭合圆板通过T型转轴固定于管头顶部内侧；所述T型转轴的尾部横穿管头，并在尾部的端头连接有按压开关；所述T型转轴的前端两头分别与弹簧和闭合软帘的开合一端连接；所述弹簧固定于风箱的背板之上；所述风箱的底部设有吸嘴。

一种气吸式育苗盘播种设备
技术领域

本实用新型涉及农业育苗技术领域，具体涉及一种气吸式育苗盘播种设备。

背景技术

在农业播种方面，育苗是一种培育幼苗的方式，该种培育方式是指在苗圃、温室、或温室里培育幼苗，以备一直到土地里去栽种；也指各种生物细小是经过人工保护直至能独立生存的阶段；俗话说苗壮半收成就是这个道理。

育苗是一项劳动强度大、费时、技术性强的工作；在种子放入育苗盘阶段，需要人工进行操作，由于育苗盘穴数量较多，人工操作起来非常的不便，工作效率较低，如何设计一种快速播种并且成本较低的设备是我们需要解决的问题。

发明内容

根据现有技术的不足，本实用新型提供了一种气吸式育苗盘播种设备，通过利用吸尘器的吸力以及控制吸力结构可以将种子吸起，并同时放入对应育苗盘穴，相比人工操作更简单效率更高。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种气吸式育苗盘播种设备，包括吸尘器本体，连接管，管头，闭合圆板，T型转轴，闭合软帘，弹簧，吸嘴，风箱，育苗盘，种子容器，按压开关；所述育苗盘表面设有穴孔；所述种子容器是存放种子的器皿；所述吸尘器本体的进气端与连接管的一端连接；所述连接管的另一端与管头尾部开口连接；所述管头为L型折弯件；所述管头的顶部开口固定于风箱背面；所述风箱的背部管头固定的一侧设有通风孔；所述通风孔外侧设有科活动的闭合软帘；所述闭合软帘的一端与风箱固定；所述闭合软帘的另一端可进行开合；所述闭合圆板通过T型转轴固定于管头顶部内侧，并随T型转轴进行转动；所述T型转轴的尾部横穿管头，并在尾部的端头连接有按压开关；所述T型转轴的前端两头分别与弹簧和闭合软帘的开合一端连接，且两端不在同一水平线；所述弹簧固定于风箱的背板之上；所述风箱内部为空心结构；所述风箱的底部设有吸嘴；所述吸嘴的顶部设有细孔。

优选地，所述管头的顶部开口固定于风箱背面中部。

优选地，所述风箱的背部管头固定一侧的通风孔数量在一个以上。

优选地，所述闭合软帘选用不透气材质。

优选地，所述闭合软帘可形变进行折弯。

优选地，所述按压开关的一端与T型转轴尾部端头固定，按压另一端控制T型转轴进行旋转。

优选地，所述T型转轴的前端于闭合软帘连接的端头部分高于与弹簧连接的一端。

优选地，所述吸嘴数量与育苗盘穴数量一致且对应。

本实用新型有益效果有以下几点：

1、相比人工操作的方式提高了育苗盘播种速度，效率较高；

2、该装置在操作时无需对吸尘器一直进行打开与关闭，通过管头处的按压开关就可实现吸力打开与关闭，吸尘器的开关的寿命不会造成影响；

3、该装置操作简单，成本低廉，适合大面积推广。

附图说明

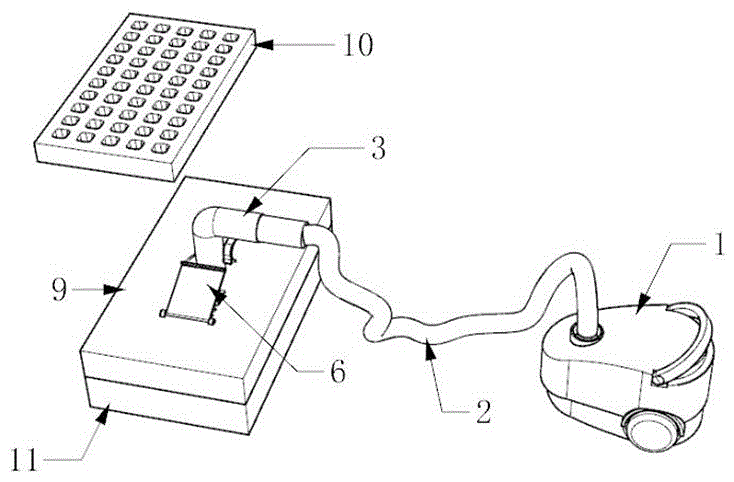

图1为本实用新型的整体结构示意图。

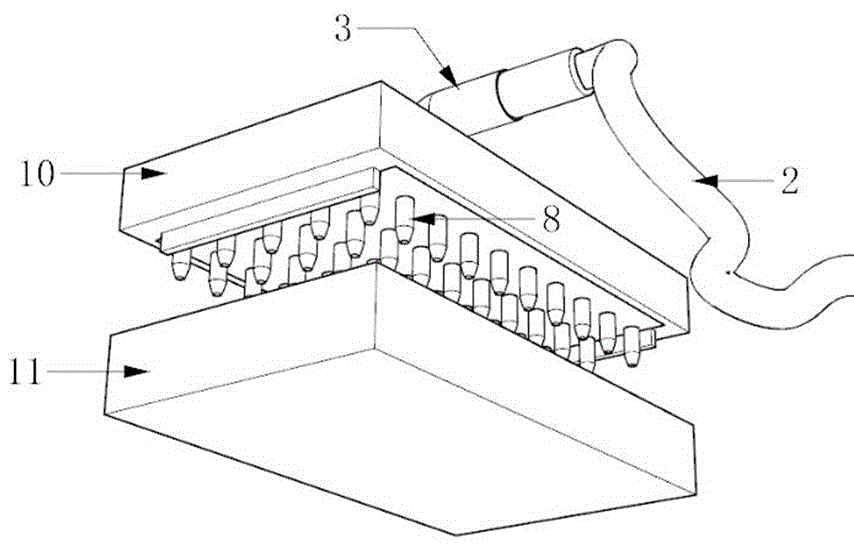

图2为本实用新型的吸嘴结构示意图。

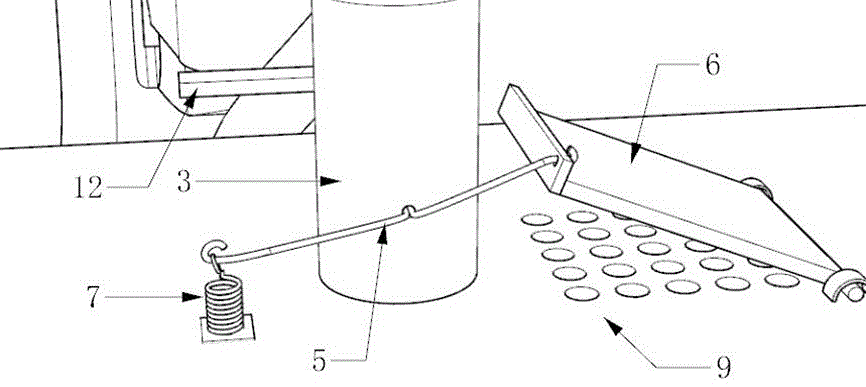

图3为本实用新型的T型转轴连接关系示意图。

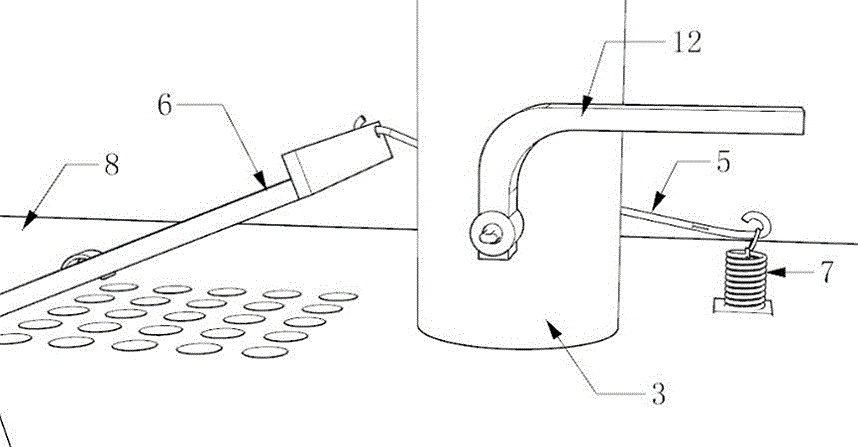

图4为本实用新型的按压开关结构示意图。

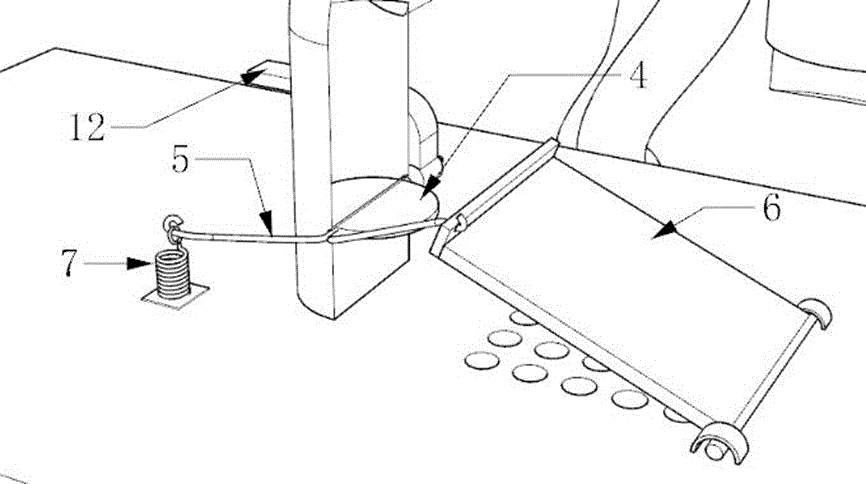

图5为本实用新型的管头内部结构示意图。

图中，吸尘器本体1，连接管2，管头3，闭合圆板4，T型转轴5，闭合软帘6，弹簧7，吸嘴8，风箱9，育苗盘10，种子容器11，按压开关12。

具体实施方式

为了更好的展示本实用新型的内容，下面结合附图对本实用新型做进一步的详细说明。

如图1,2,3，4,5所示，一种气吸式育苗盘播种设备，包括吸尘器本体1，连接管2，管头3，闭合圆板4，T型转轴5，闭合软帘6，弹簧7，吸嘴8，风箱9，育苗盘10，种子容器11，按压开关12。所述育苗盘10表面设有穴孔；种子容器11是存放种子的器皿；吸尘器本体1的进气端与连接管2的一端连接；连接管2的另一端与管头3尾部开口连接；管头3为L型折弯件；管头3的顶部开口固定于风箱9背面中部；风箱9的背部管头3固定的一侧设有通风孔，通风孔数量在一个以上，根据规格进行适当调整，保证能迅速释放压力即可；通风孔外侧设有科活动的闭合软帘6，闭合软帘6选用不透气材质，再软帘盖合时，保证有一定的气密性；且闭合软帘6质地较软，可进行形变，防止T型转轴5转动时造成阻挡；闭合软帘6的一端与风箱9固定；闭合软帘6的另一端可进行开合；闭合圆板4通过T型转轴5固定于管头3顶部内侧，并随T型转轴5进行转动，通过闭合圆板4与闭合软帘6的配合，保证泄压后，风箱9底部吸嘴8不会产生吸力，即使闭合圆板4有一定的漏风情况也会通过风箱9背部的通孔处进入等同风量，保证内外压力相等；T型转轴5的尾部横穿管头3，并在尾部的端头连接有按压开关12，按压开关12的一端与T型转轴5尾部端头固定，按压另一端控制T型转轴5进行旋转；T型转轴5的前端两头分别与弹簧7和闭合软帘6的开合一端连接，且两端不在同一水平线；弹簧7固定于风箱9的背板之上；风箱9内部为空心结构；风箱9的底部设有吸嘴8，吸嘴8数量应与育苗盘10穴数量一致且对应，保证种子能放入育苗盘10穴；吸嘴8的顶部设有细孔；要注意的是T型转轴5的前端于闭合软帘6连接的端头部分高于与弹簧7连接的一端，初始状态下保证闭合软帘6属于常开状态。按压开关12后，闭合软帘6才会闭合；风箱的背板可以与风箱拆卸开，可以使用插槽结构背板插入的方式，或者螺纹固定的方式；当需要打开时，方便拆卸。

使用时，先将吸尘器本体1通电，保证吸尘器本体1正常工作后，将风箱9底部的吸嘴8对准种子容器11内的种子，然后按动按压开关12不松手的情况下，提起风箱9；由于吸嘴8前方的细孔能将种子吸起，然后移动风箱9到育苗盘10位置，对准育苗盘10穴后松开按压开关12，内部闭合圆板4闭合，闭合软帘6也会复位打开，种子会因为失去吸力掉落。上述中，如未单独介绍其固定方式，皆使用业内技术人员通用技术手段，焊接或螺纹紧固、轴承连接的方式进行固定。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
