本发明公开了一种全自动冷却水专用桶，包括桶体、隔膜泵和防水壳座，其特征在于，所述桶体下部设置具有电子控制电路的防水壳座，桶体内连通吸水管，吸水管中部设置有隔膜泵，吸水管输出端设有三通，三通的一个输出端连通止回阀，另一输出端连通分流管输入端，其中，止回阀连通水管直插头。该水桶通过在底部设置控制电路以及隔膜泵，供水量与压力均可在桶下调节，操作时水桶与工作机械没有特定的高差限制，不会产生水由于重力从上往下流的情况，方便单人完成工作，解决了现有的设备需要在移动设备的同时带动水桶一并移动的问题，有效减少切割时的灰尘，降低锯片温度，使锯片更锋利，寿命更长；可适应负载可以从几十瓦到几千瓦均可正常开停供水。

一种全自动冷却水专用桶
技术领域

本发明涉及一种建筑用桶，具体是一种全自动冷却水专用桶。

背景技术

在基建施工墙壁开槽或铺地锯割瓷砖石材等操作时，（也包括石质工艺品磨制加工，开磨墙壁各种大直径孔洞等）整个施工现场的灰尘噪声是极其严重的，对工作人员的健康，环境粉尘，噪声污染带来极大影响。而且锯片刀具、磨具的损耗也极大。

为了解决上述问题，实际施工中已有多种对锯片进行淋水，即湿锯操作方法。可以降低粉尘、噪声和刀具损耗，实际操作中，因不同的方案有不同的缺陷与后果，现有的设备在移动设备工作的同时往往需要拖动桶体一同移动，操作时水桶与工作机械受高度差限制，否则极易产生漏水的情况。

发明内容

本发明的目的在于提供一种全自动冷却水专用桶，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种全自动冷却水专用桶，包括桶体、隔膜泵和防水壳座，其特征在于，所述桶体下部设置具有电子控制电路的防水壳座，桶体内连通吸水管，所述吸水管中部设置有隔膜泵，吸水管输出端设有三通，三通的一个输出端连通止回阀，另一输出端连通分流管输入端，其中，止回阀连通水管直插头。

作为本发明进一步的方案：所述防水壳座内设置有电源，电源导线连接插头，插头连接插座，电源电性连接控制电路，控制电路连接驱动电流并信号控制隔膜泵，控制电路通过检流线圈连接电路，控制电路上设置有直通开关，电源上连接有电源指示灯，控制电路上电性连接泵水指示灯。

作为本发明再进一步的方案：所述电源上连接有电源指示灯，控制电路上电性连接泵水指示灯。

作为本发明再进一步的方案：所述插座采用五孔插座，插座为通用低压电器插件。

作为本发明再进一步的方案：所述分流管输出端连通另一三通，三通分别连通进气阀和分流阀，分流阀导通桶体内部。

与现有技术相比，本发明的有益效果是：该水桶通过在底部设置控制电路以及隔膜泵，供水量与压力均可在桶下调节，操作时水桶与工作机械没有特定的高差限制，不会产生水由于重力从上往下流的情况，方便单人完成工作，解决了现有的设备需要在移动设备的同时带动水桶一并移动的问题，有效的减少切割时的灰尘，降低锯片温度，使锯片更锋利，寿命更长；可适应负载可以从几十瓦到几千瓦均可正常开停供水。其小负载下，可以延伸至其它磨削工艺领域如笔形玉石雕刻磨削，也可普通云石机切削，而大负载则可以适应双（多）刀墙壁开槽机正常供水。

附图说明

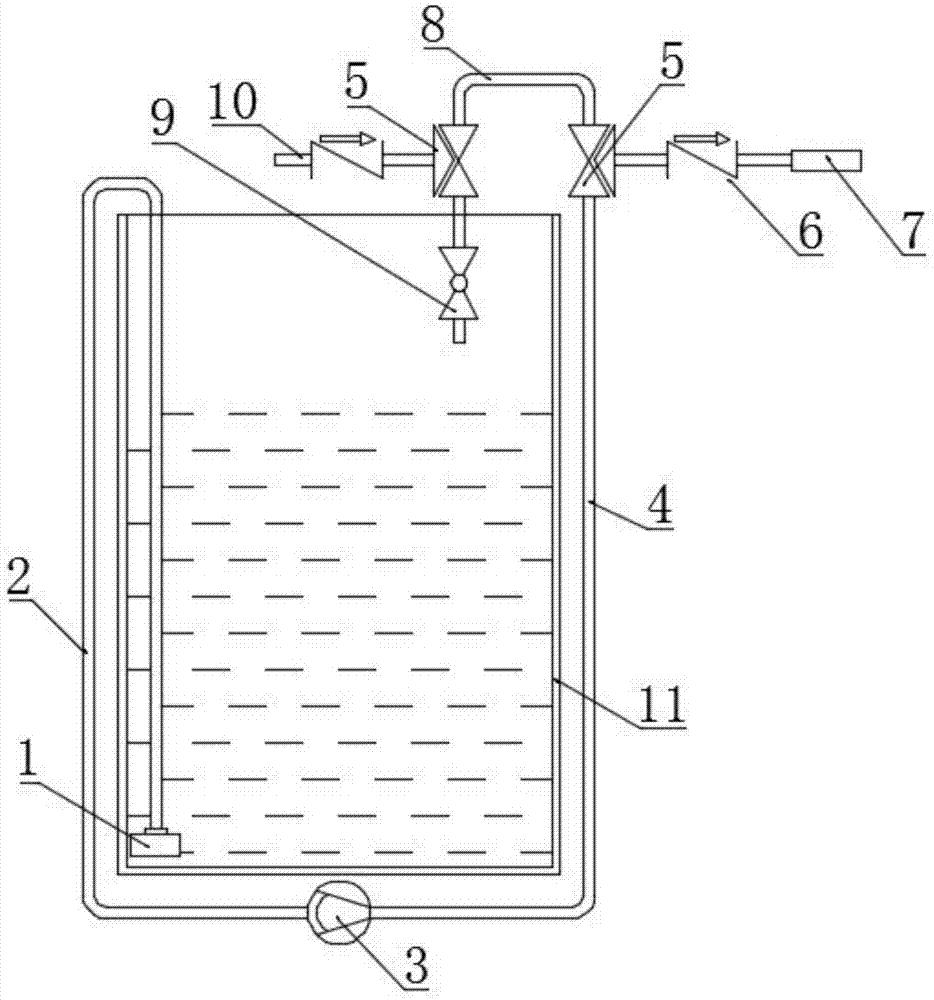

图1为全自动冷却水专用桶的结构示意图。

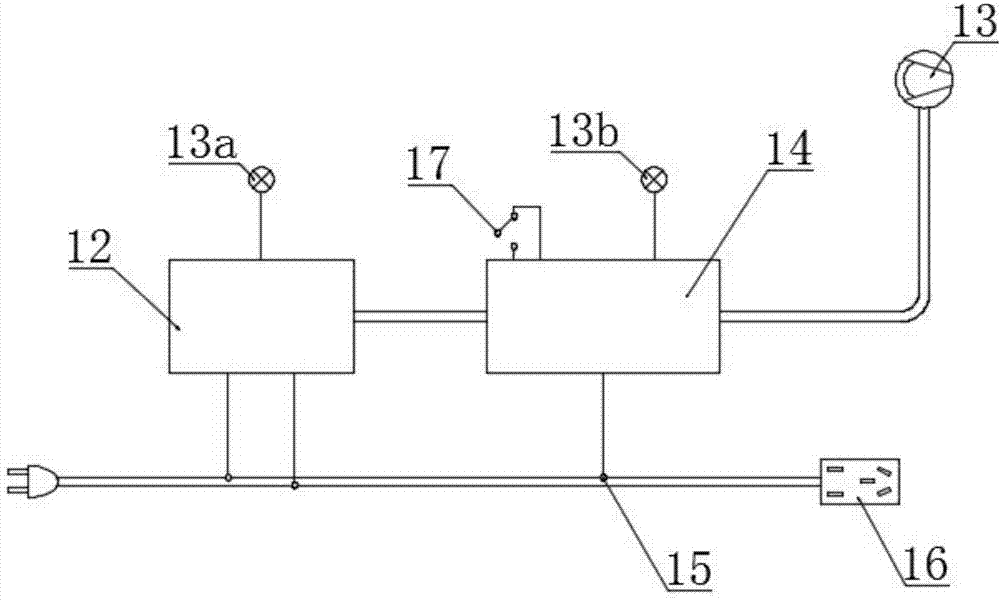

图2为全自动冷却水专用桶中防水壳座的内部电路控制图。

图中：1-吸水管滤芯网；2-吸水管；3-隔膜泵；4-出水管；5-三通；6-止回阀；7-水管直插头；8-分流管；9-分流阀；10-进气阀；11-桶体；12-电源；13a-电源指示灯；13b-泵水指示灯；14-控制电路；15-检流线圈；16-插座；17-直通开关。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例1

请参阅图1～2，本发明实施例中，一种全自动冷却水专用桶，包括桶体11、隔膜泵3和防水壳座；所述桶体11下部设置具有电子控制电路的防水壳座，桶体11内连通吸水管2，需要说明的是，吸水管2采用空气管材；所述吸水管2中部设置有隔膜泵3，隔膜泵3上设有可调水压的压力调节螺丝，压力调节通过调节隔膜泵3上的压力调节螺丝调定，控制水量到刚好无尘，又不堵泥为最佳，有效地制止灰尘的扬起达到了耗水少，效果大的目的，吸水管2输出端设有三通5，三通5的一个输出端连通止回阀6，另一输出端连通分流管8输入端，其中，止回阀6连通水管直插头7，其中多余的冷却水排入分流管8中，止回阀6可有效防止水液倒流。

所述分流管8输出端连通另一三通5，三通5分别连通进气阀10和分流阀9，分流阀9导通桶体11内部，进气阀10的接入，在工具低于桶内水面时，工具停机水也不会流出，因为进气阀10自动打开进入空气后，水管就没有虹吸现象了，所以工具在地上可以随处放置，没有水流出来。

实施例2

为了使本申请的技术方案更加完整和详实，现对上述实施例1中的技术方案作进一步补充说明，以使得本申请的技术方案公开更加充分，其中，补充部分的技术特征为，所述防水壳座内设置有电源12，电源12导线连接插头，插头连接插座16，电源12电性连接控制电路14，控制电路14信号连接12v驱动电流，供驱动隔膜泵3之用，控制电路14通过检流线圈15连接电路，控制电路14上设置有直通开关17，电源12上连接有电源指示灯13a，控制电路14上电性连接泵水指示灯13b，优选地，插座16采用五孔插座，插座16导线连接各种施工工具，工具可以是开槽机或者是水钻等建筑机械，开动工具时与插座16信号连接的控制电路14，检流信圈反馈给驱动装置带动隔膜泵4工作泵水，工具停止工作或非正常工作，如卡死、钻到钢筋或需敲出砖渣停机等情况时，控制电路14均会将情况反馈至驱动内部，使得隔膜泵3停止工作，避免水液乱流、浪费。

现在在对装修好的墙壁钻孔时，广泛使用防尘接水袋，由于接水袋容量有限，如果冷却水供水水量过大，（特别是采用连续方式供水者），很快就会造成袋内水量已满而钻孔还未完成，必须中途再次换装防尘接水袋。采用本发明能使供水适量，钻孔后袋内基本只有泥浆。

本发明的桶内吸水管可以另行延长接出，适宜在毛坯房还没有完成安装水管系统之前施工时，严重缺少施工用水时，用于吸入、收集零星地表水作冷却水。操作时，延长吸水管2，将吸水管滤网放入地表水中，按下直通开关17，就可以实现把零星地表水收集到水桶内。

本发明的工作原理是：插头直插电源，五孔插座专供工具用电（如开槽机，水钻等）。供水管留有8mm空气管，可非常方便的直接插好水管，开动工具即可自动喷水，松开开关即自动停止喷水，控制水量到刚好无尘，又不堵泥为最佳，有效地制止灰尘的扬起达到了耗水少、效果大的目的，其中多余的冷却水排入分流管8中，止回阀6可有效防止水液倒流，本申请中还设置有进气阀10，在工具低于桶内水面时，工具停机水也不会流出。因为进气阀自动打开进入空气后，水管就没有虹吸现象了！所以工具在地上可以随处放置，没有水流出来，外接任何负载均不需作任何改动均为直插使用。供水流量与压力均可在桶上调节。桶下设有水泵直通开关及电源指示和泵水指示，平时只亮其中一个，在不插工具时，压下直通开关，两个指示灯都亮起，可方便清洗工具和喷嘴，也可以清洗钻孔后的墙面。各种开关（如止回阀，进气阀）和隔膜泵于一体，底下防水性能好。便于携带，除需人为调节水泵流量外，其它都是自动开关，再无其它技术要求，只需一人插电源，负载和水管即可工作，无须多人帮忙，单人便可完成工作。很大程度的解决了需同时拖移水桶、直流水泵、直流电源和双联插座，很多线相互缠绕，携带不便，喷水无力，易堵喷嘴。特别适用于没有水源，而需要提水的新房工地开槽钻孔，也方便从地上吸取少量的水和厕所未装好之前的积水，能有效地利用每一滴水。操作更是方便，不对带有喷嘴的工具作任何改动。操作时水桶与工作机械没有特定的高差限制，可以高于水桶30米也可以低于水桶平面，均可正常工作。短时停机水也不会退下，只要再开机水就可以立即喷出。负载停用时，水不会从高处往下流出，由于使用了进气阀装置，工作机械位于水桶下方时，不开机也没有水流失发生，钻孔时，可只带水钻，桶放在地上，人可以从天窗口爬出去工作，省去了提水桶的麻烦。也可以低于水桶下的任何地方操作，仍然能正常自动喷水，工具停机时水也不会白白的流出来。

需要特别说明的是，本申请中隔膜泵、驱动装置、控制电路等为现有技术的应用，切割设备启动时即马上供水，设备运转停止时，则停止供水，能非常有效的减少切割时的灰尘，降低锯片温度，使锯片更锋利，寿命更长，用于水钻钻孔时能润滑钻头，更顺利和旋转，防止夹钻头，还能很快的冲出泥渣，降低钻头温度，使钻头更锋利，寿命更长为本申请的创新点，其有效解决了现有设备在工作时同时拖移水桶、直流水泵、直流电源和双联插座，很多线相互缠绕，携带不便，喷水无力，易堵喷嘴问题。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
