项目介绍：本发明公开了一种基于纽扣电池的可调电源，包括：箱体；其特征在于：箱体为底部有内螺纹孔而上部有限位孔的圆柱箱体，箱体的内部设置有凸型铜质头、铜质弹簧、铜质挡板、纽扣电池和铜质螺栓；铜质弹簧的顶端与凸型铜质头的底端焊接；铜质挡板的顶端与铜质弹簧的底端焊接；铜质螺栓的螺杆的直径与箱体底部的内螺纹孔的孔径相匹配，通过扭动铜质螺栓的螺头，可将铜质螺栓的螺杆固定在箱体的底部。本发明通过铜质弹簧的长度调节和纽扣电池数目的变换，可以调成Ⅰ5、Ⅰ7、Ⅱ5、Ⅱ7、Ⅲ5、Ⅲ7六种不同型号的电源。

一种基于纽扣电池的可调电源
技术领域

本发明涉及纽扣电池应用拓展领域，具体是一种基于纽扣电池的可调电源。

背景技术

在家庭日常生活中，5号和7号电池常作为手电筒、电子钟、儿童玩具、遥控器等设备的电源，但常规5号和7号电池使用过程中存在如下缺点：

1、普通碱性锌锰电池由于不可充电，使用完就得丢弃，造成资源浪费；

2、可充电的镉镍(Ni-Cd)电池含有重金属镉，对环境造成污染；

3、5号和7号电池的高度不一样，不能通用，不同用电设备需要购买不同型号的电池，使用不方便。

纽扣电池又称扣式电池，优点为体积小、能量密度大、结构安全。镍氢(Ni-MH)纽扣电池更有容量大、无污染、无记忆效应、可反复快速充放电的优点。但纽扣电池尺寸过小，无法应用于5号和7号电池的工作场景。

因此亟需一种既能发挥纽扣电池优点，又能解决常规5号和7号电池缺点的装置。

发明内容

本发明的目的是解决上述问题，提供一种基于纽扣电池的可调电源，此电源使用镍氢(Ni-MH)纽扣电池作为供电核心，通过调节尺寸，可适用于5号或7号电池的工作场景。

本发明是通过以下技术来实现的：

一种基于纽扣电池的可调电源，包括：箱体；其特征在于：所述箱体为底部有内螺纹孔而上部有限位孔的圆柱箱体；所述箱体的内部设置有凸型铜质头、铜质弹簧、铜质挡板、纽扣电池和铜质螺栓；所述凸型铜质头的上端可以从箱体的限位孔穿出一部分；所述铜质弹簧的顶端与凸型铜质头底部焊接；所述铜质挡板上端与铜质弹簧的底端焊接；所述纽扣电池的顶端与铜质挡板紧密接触；所述铜质螺栓的螺杆的直径与箱体底部的内螺纹孔的孔径相匹配，通过扭动铜质螺栓的螺头，可将铜质螺栓的螺杆固定在箱体的底部，固定后铜质螺栓的螺杆与纽扣电池的底端紧密接触。

进一步地，箱体采用添加阻燃剂的透明亚克力材料，亚克力材料属于电绝缘体。箱体顶部限位孔可让凸型铜质头探出一部分但不会脱落。箱体底部的内螺纹孔的直径要大于纽扣电池的直径。

进一步地，凸型铜质头通过铜质弹簧和铜质挡板与纽扣电池的正极电连接，作为电源正极。

进一步地，铜质弹簧的原长比箱体的长度大，铜质弹簧在箱体内部处于压缩状态。

进一步地，纽扣电池采用镍氢(Ni-MH)纽扣电池。

进一步地，铜质螺栓与纽扣电池的负极电连接，作为电源负极。

本发明的使用方法是：取下铜质螺栓，将一颗1.2V镍氢(Ni-MH)纽扣电池从箱体底部装入，装回铜质螺栓，借助铜质弹簧的双向弹力作用，向上可使凸型铜质头从箱体顶部限位孔最大限度探出，向下可使铜质挡板与纽扣电池的正极紧密接触，实现良好电连接，此时，整个装置的高度为50.5mm，直径为10.5mm，而5号电池的高度为50.5mm，直径为14.5mm，所以可把本装置作为5号电池使用。由于铜质弹簧可以被压缩，通过按压凸型铜质头，可使凸型铜质头一部分缩回到箱体内部，从而整个装置的高度可减小到44.5mm，而7号电池高度为44.5mm，直径为10.5mm，所以又可把本装置作为7号电池使用。箱体内部较为空敞，可以同时串联装入两颗1.2V镍氢(Ni-MH)纽扣电池，此时本装置的电压为2.4V。若是其他电源电压过高，本装置可以不装入纽扣电池，作为0V电源使用，只充当一根导线，起到连接电路的目的，满足不同场合的供电需求。

本发明的有益效果是：

1、采用镍氢(Ni-MH)纽扣电池作为本装置的供电核心，该纽扣电池拥有能量密度大、容量大、无记忆效应三大优点，可以实现1000次以上充放电，可以重复利用，达到节约资源的目的；

2、整个装置不含有重金属镉和汞，作为核心供电的镍氢(Ni-MH)纽扣电池结构安全，不漏液，不会造成环境污染；

3、通过按压凸型铜质头，可以调节本装置的高度，可以作为5号电池使用，也可以适用于7号电池的工作场景，兼容性好，使用方便；

4、本装置若不安装纽扣电池，电压为0V，若安装一颗1.2V镍氢(Ni-MH)纽扣电池，电压为1.2V，若安装两颗1.2V镍氢(Ni-MH)纽扣电池，电压为2.4V，通过搭配可以满足不同场景的用电需求。

附图说明

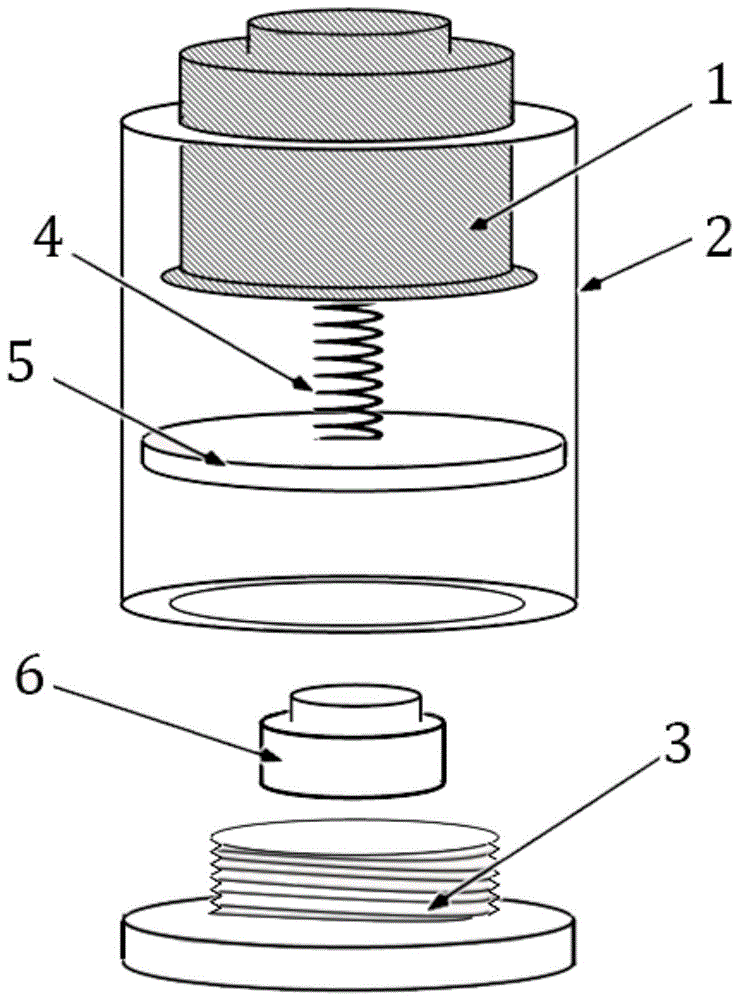

图1为本发明的整体结构的爆炸图；

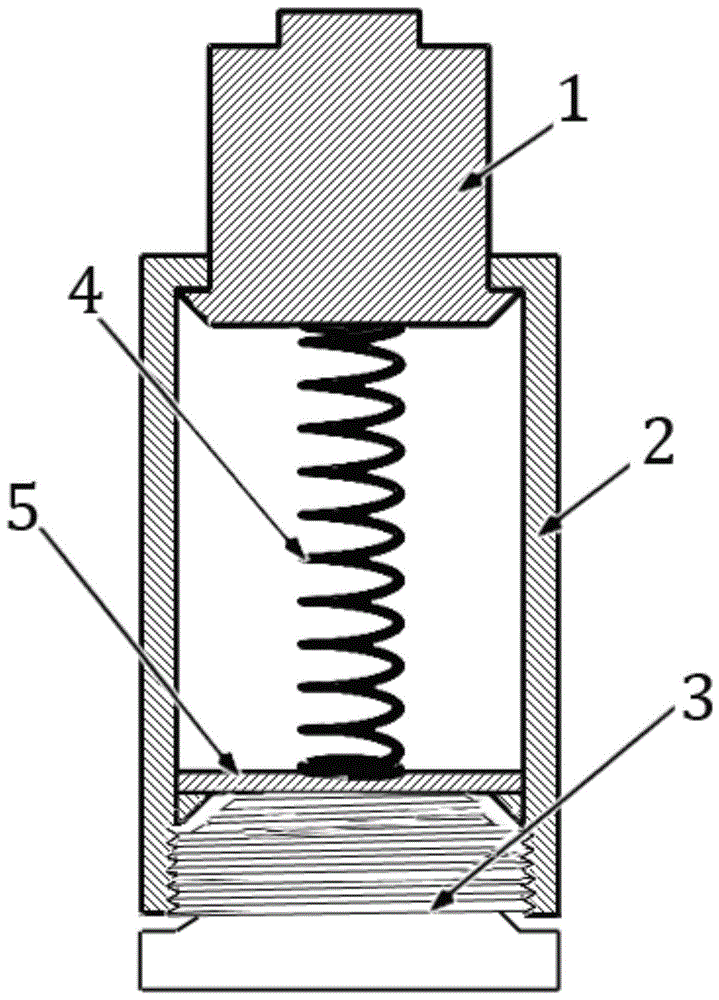

图2为本发明在不安装纽扣电池时的剖视结构示意图；

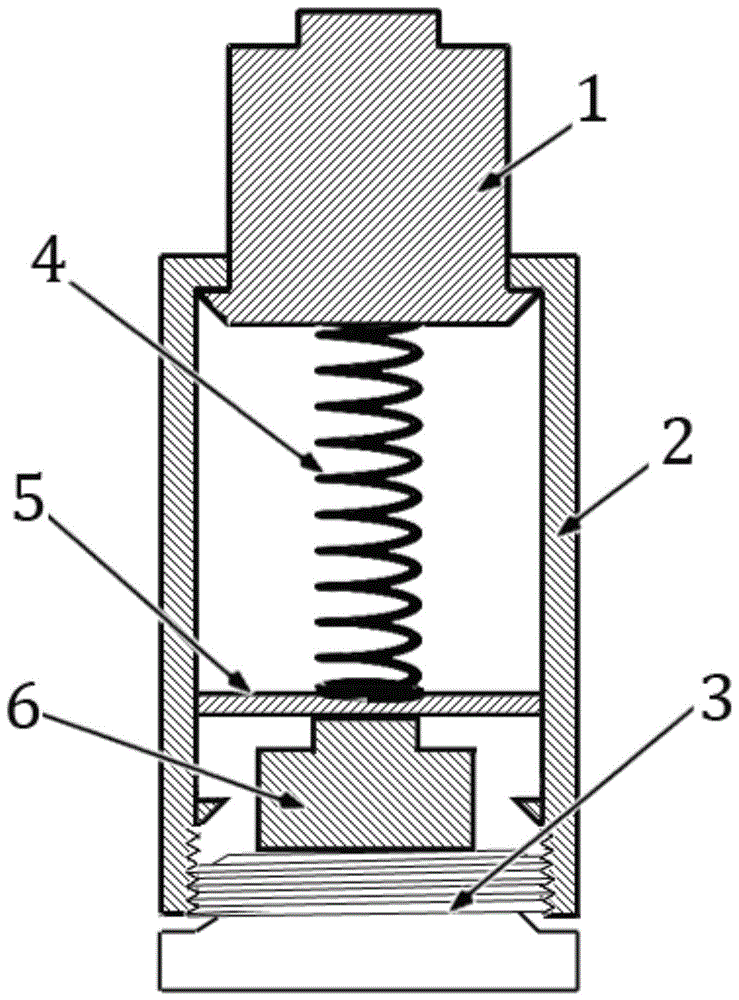

图3为本发明在安装一颗纽扣电池时的剖视结构示意图；

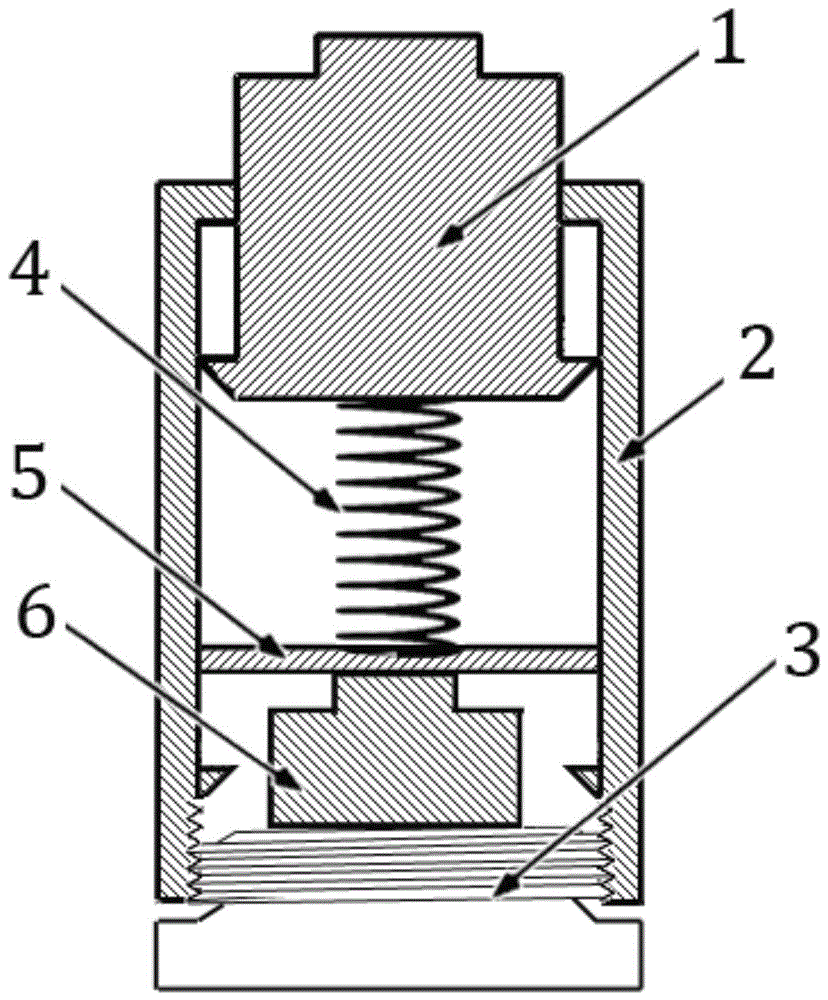

图4为本发明在安装一颗纽扣电池并被按压时的剖视结构示意图，与图3的区别在于整个装置的高度不一样；

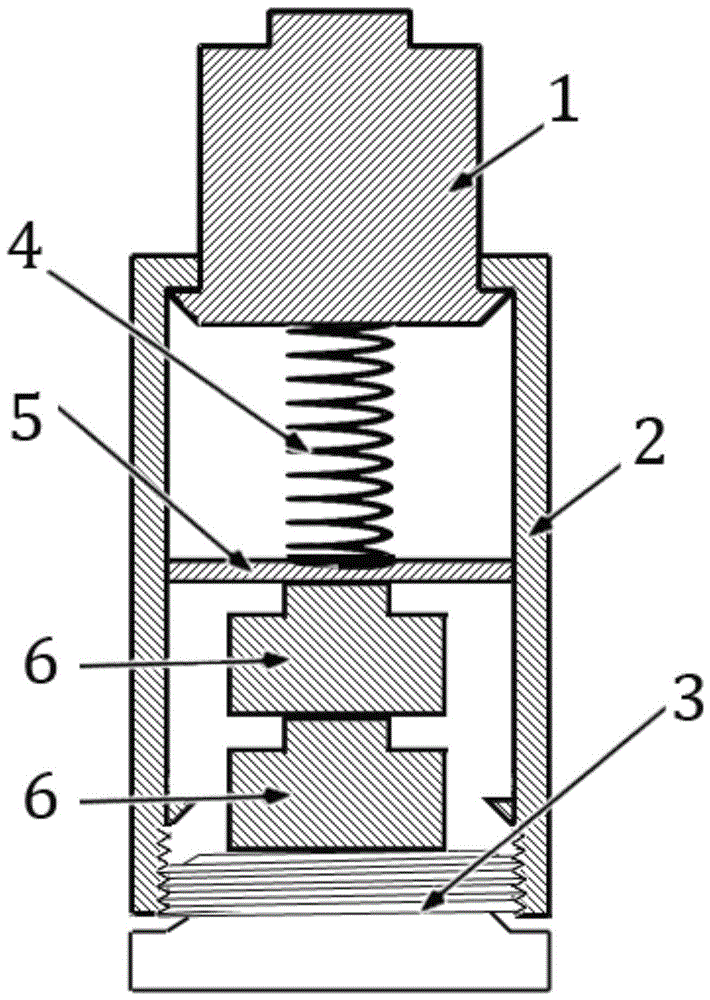

图5为本发明在安装两颗纽扣电池时的剖视结构示意图。

附图标记含义：1、凸型铜质头；2、箱体；3、铜质螺栓；4、铜质弹簧；5、铜质挡板；6、纽扣电池。

具体实施方式

为了使本发明的技术方案、目的及其优点更加清楚明白，以下结合附图和实施例，对本发明进一步解释说明：

如图1所示，一种基于纽扣电池的可调电源，包括：箱体2；其特征在于：箱体2为底部有内螺纹孔而上部有限位孔的圆柱箱体，箱体2采用添加阻燃剂的透明亚克力材料，亚克力材料本身是电绝缘体，可以防止短路，添加阻燃剂后，在高温情况下，不会燃烧，透明亚克力材料可以方便观测箱体2内部情况；箱体2的内部设置有凸型铜质头1、铜质弹簧4、铜质挡板5、纽扣电池6和铜质螺栓3；凸型铜质头1的上端从箱体2的限位孔穿出一部分，由于箱体2的限位孔的孔径比凸型铜质头1的底端的直径小，所以凸型铜质头1不会从箱体2顶部脱离；铜质弹簧4的顶端与凸型铜质头1的底端焊接；铜质挡板5的顶端与铜质弹簧4的底端焊接；纽扣电池6的型号为1.2V镍氢(Ni-MH)纽扣电池，凸起一面为正极，底部平面为负极；铜质螺栓3的螺杆的直径与箱体2底部的内螺纹孔的孔径相匹配，通过扭动铜质螺栓3的螺头，可将铜质螺栓3的螺杆固定在箱体2的底部。

一种基于纽扣电池的可调电源通过调节，可以调成Ⅰ5、Ⅰ7、Ⅱ5、Ⅱ7、Ⅲ5、Ⅲ7六种不同型号的电源：

Ⅰ5型号：电压为0V，高度为50.5mm；

Ⅰ7型号：电压为0V，高度为44.5mm；

Ⅱ5型号：电压为1.2V，高度为50.5mm；

Ⅱ7型号：电压为1.2V，高度为44.5mm；

Ⅲ5型号：电压为2.4V，高度为50.5mm；

Ⅲ7型号：电压为2.4V，高度为44.5mm。

将本发明作为Ⅰ5型电源的使用方法：如图2所示，铜质弹簧4的原长为45mm，而箱体2的高度为36mm，则铜质弹簧4在箱体2内处于压缩状态，铜质弹簧4向上挤压能够将凸型铜质头1顶起，铜质弹簧4向下挤压能使铜质挡板5与铜质螺栓3的螺杆紧密接触，由于金属铜有良好的导电性能，凸型铜质头1、铜质弹簧4、铜质挡板5和铜质螺栓3从上到下构成一个良好的导电体，此时本发明的电压为0V，高度为50.5mm。

将本发明作为Ⅰ7型电源的使用方法：将Ⅰ5型电源的凸型铜质头1向下按压，使得整个装置的高度减小到44.5mm，此时本发明的电压为0V，高度为44.5mm。

将本发明作为Ⅱ5型电源的使用方法：如图3所示，取下铜质螺栓3，将一颗纽扣电池6按上正下负的方式从箱体2底部装入，装回铜质螺栓3，借助铜质弹簧4的双向弹力作用，铜质弹簧4向上挤压能够将凸型铜质头1顶起，铜质弹簧4向下挤压能使铜质挡板5与纽扣电池6紧密接触，纽扣电池6又与铜质螺栓3的螺杆紧密接触，凸型铜质头1、铜质弹簧4、铜质挡板5与纽扣电池6的上端凸起部分电连接，构成本装置的正极，纽扣电池6的下端与铜质螺栓3电连接，构成本装置的负极，此时本发明的电压为1.2V，高度为50.5mm。

将本发明作为Ⅱ7型电源的使用方法：如图4所示，将Ⅱ5型电源的凸型铜质头1向下按压，使得整个装置的高度减小到44.5mm，此时本发明的电压为1.2V，高度为44.5mm。

将本发明作为Ⅲ5型电源的使用方法：如图5所示，取下铜质螺栓3，将两颗纽扣电池6串联，并按上正下负的方式从箱体2底部装入，装回铜质螺栓3，借助铜质弹簧4的双向弹力作用，向上挤压能够将凸型铜质头1顶起，铜质弹簧4向下挤压能使铜质挡板5与纽扣电池6紧密接触，纽扣电池6又与铜质螺栓3的螺杆紧密接触，凸型铜质头1、铜质弹簧4、铜质挡板5与纽扣电池6的上端凸起部分电连接，构成电源的正极，纽扣电池6的下端与铜质螺栓3电连接，构成电源的负极，此时本发明的电压为2.4V，高度为50.5mm。

将本发明作为Ⅲ7型电源的使用方法：将Ⅲ5型电源的凸型铜质头1向下按压，使得整个装置的高度减小到44.5mm，此时本发明的电压为2.4V，高度为44.5mm。

以上所述仅为本发明的优选实施方式，对于本技术领域的技术人员，在不脱离本发明的实施原理前提下，依然可以对所述实施例进行修改，而相应修改方案也应视为本发明的保护范围。
