申请权利人： 张宝清;

专利名称：一种火锅汤菜分离器

本实用新型公开了一种火锅汤菜分离器，包括锁紧装置、支撑装置和过滤圆盘，过滤圆盘外圆周面上设有若干过滤扇，过滤扇与过滤圆盘铰接，相邻的过滤扇相互紧贴，过滤圆盘中心处设有套筒，套筒与过滤圆盘呈可拆卸连接，锁紧装置套设于套筒上方，支撑装置包括支撑杆、支撑圈以及连接杆，支撑圈设置于支撑杆底部，连接杆一端与支撑杆焊接，另一端与支撑圈焊接，套筒、锁紧装置、过滤圆盘同轴套接于支撑杆上；本实用新型实现了将火锅汤菜进行分离，将前一批已经煮熟的菜全部捡出后，再继续煮新的菜；本实用新型功能多样、方便清理分离器、操作更加方便；本实用新型可以同时将过滤扇向上翻起呈半球形，节省空间。

一种火锅汤菜分离器
技术领域

本实用新型涉及一种分离器，具体是指一种火锅汤菜分离器。

背景技术

火锅一般是指以锅为器具，以热源烧锅，以水或汤烧开来涮煮各类食物的烹调方式，其特色为边煮边吃，或者锅本身具有保温效果，吃的时候食物仍然热气腾腾，烫菜合一；但吃火锅时存在一个问题，就是因为火锅是边煮边吃的，再下第二批菜品时，需要将上一批煮熟的菜从火锅里捞出来，通常是用筷子随便捞下，但是捞不干净，导致部分食物在锅里长时间煮，出现煮烂的现象；现有的火锅汤菜分离器是固定于火锅上的不能取出，存在清洗不方便，功能过于单一的问题。

所以，一种功能多样、适用于不同锅的火锅汤菜分离器成为人们亟待解决的问题。

实用新型内容

本实用新型要解决的技术问题是现有技术存在清洗不方便、功能过于单一等问题。

为解决上述技术问题，本实用新型提供的技术方案为：一种火锅汤菜分离器，包括锁紧装置、支撑装置和过滤圆盘，所述过滤圆盘外圆周面上设有若干过滤扇，所述过滤扇与过滤圆盘铰接，相邻的过滤扇相互紧贴，所述过滤圆盘中心处设有套筒，所述套筒与过滤圆盘呈可拆卸连接，所述锁紧装置套设于套筒上方，所述支撑装置包括支撑杆、支撑圈以及连接杆，所述支撑圈设置于支撑杆底部，所述连接杆一端与支撑杆焊接，另一端与支撑圈焊接，所述套筒、锁紧装置、过滤圆盘同轴套接于支撑杆上。

进一步地，所述锁紧装置包括壳体、提手、按钮、弹片、弹簧和限位扣，所述提手设置于壳体上方，所述按钮穿过壳体与弹片呈可拆卸连接，所述弹片的另一端与限位扣卡接，所述弹簧套设于支撑杆上且弹簧设置于弹片下方，所述弹簧一端与弹片焊接，另一端与壳体焊接，所述限位扣设置于壳体内侧壁上。

进一步地，所述过滤圆盘上设有若干均匀分布的第一圆孔，所述过滤扇上设有若干均匀分布的第二圆孔。

进一步地，所述支撑杆远离支撑圈的一端设有把手。

进一步地，所述过滤圆盘外圆周面上设有若干卡扣，所述过滤扇上均设有与卡扣相适配的凹槽，所述过滤扇与过滤圆盘通过卡扣、凹槽进行铰接。

进一步地，所述壳体呈圆柱状设置，所述提手呈树叶状设置，所述按钮呈蘑菇状设置。

进一步地，所述弹片上设有第三圆孔、第四圆孔和第五圆孔，所述第三圆孔与支撑杆相适配，所述第四圆孔的直径略大于按钮底部圆柱的直径，所述第五圆孔与限位扣相适配。

进一步地，所述过滤圆盘上还设有第五圆孔和若干长条孔，所述第五圆孔与套筒外侧壁相适配，所述套筒底部设有螺纹钉和垫片，所述过滤圆盘套设于套筒上，通过螺纹钉将过滤圆盘、套筒进行固定。

与现有技术相比，本实用新型的优点：本实用新型采用锁紧装置、支撑装置和过滤圆盘的配合结构，实现了将火锅汤菜进行分离，将前一批已经煮熟的菜全部捡出后，再继续煮新的菜；本实用新型可以适用于多种锅，不仅可以作为火锅的汤菜分离器，也可以用于清洗蔬菜，将分离器放入掏菜盆中放入水，将蔬菜清洗干净后，将蔬菜与水进行分离；由于分离器与火锅盆是分离的，所以方便清理分离器；锁紧装置与支撑装置的配合，使得分离器操作更加方便；大锅小锅都能使用，且使用方便快捷；本实用新型可以同时将过滤扇向上翻起呈半球形，节省空间；本实用新型设计合理，值得大力推广。

附图说明

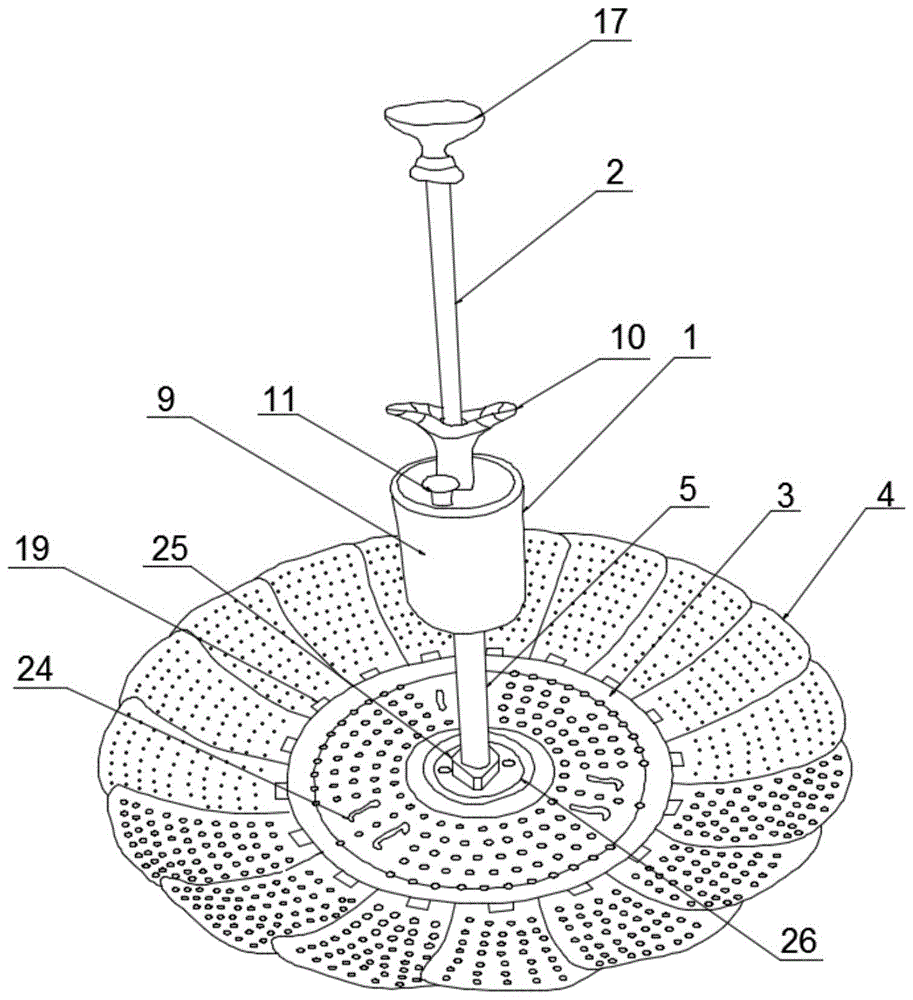

图1是一种火锅汤菜分离器的结构示意图一；

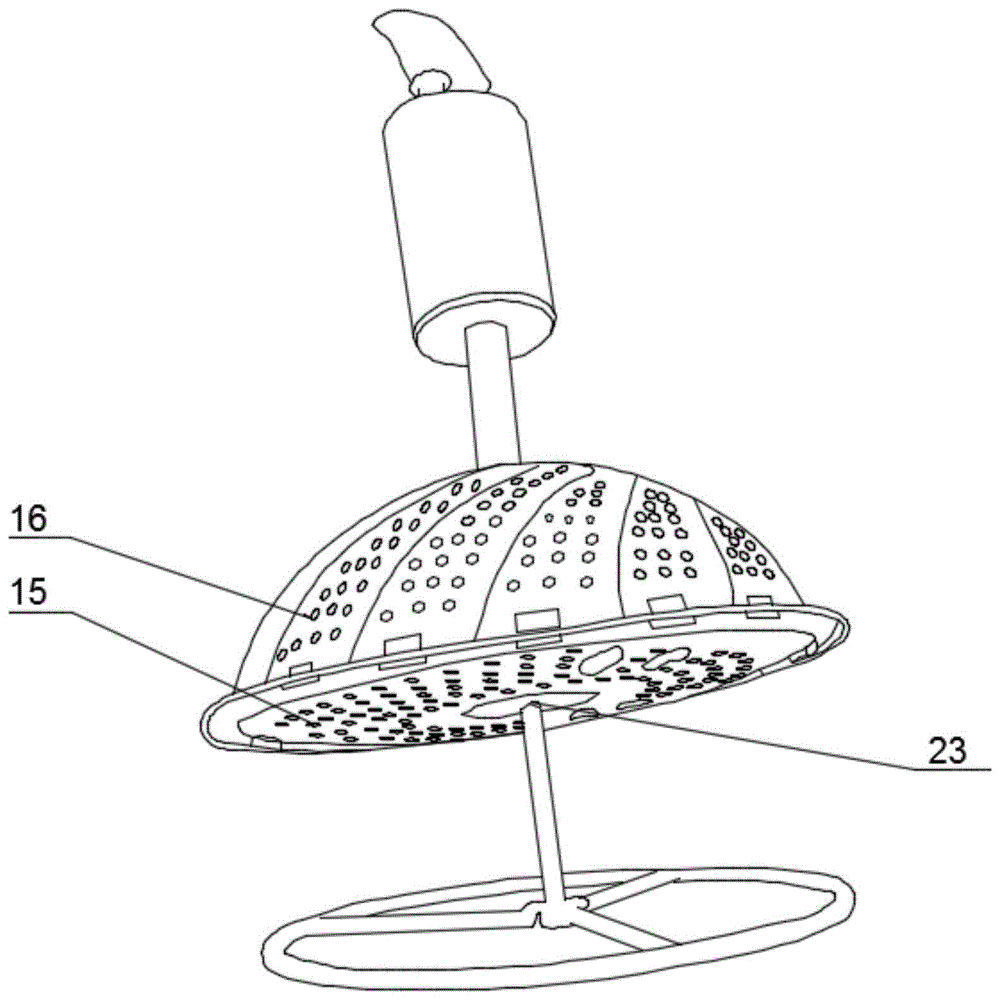

图2是一种火锅汤菜分离器的结构示意图二；

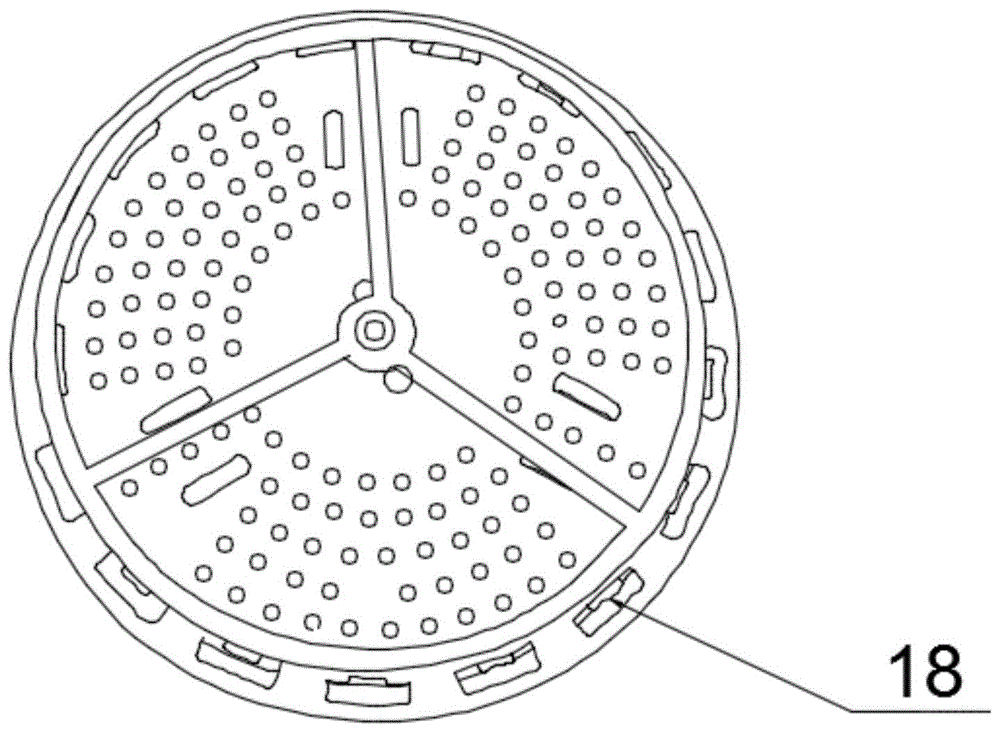

图3是一种火锅汤菜分离器的底部结构示意图；

图4是支撑装置的结构示意图；

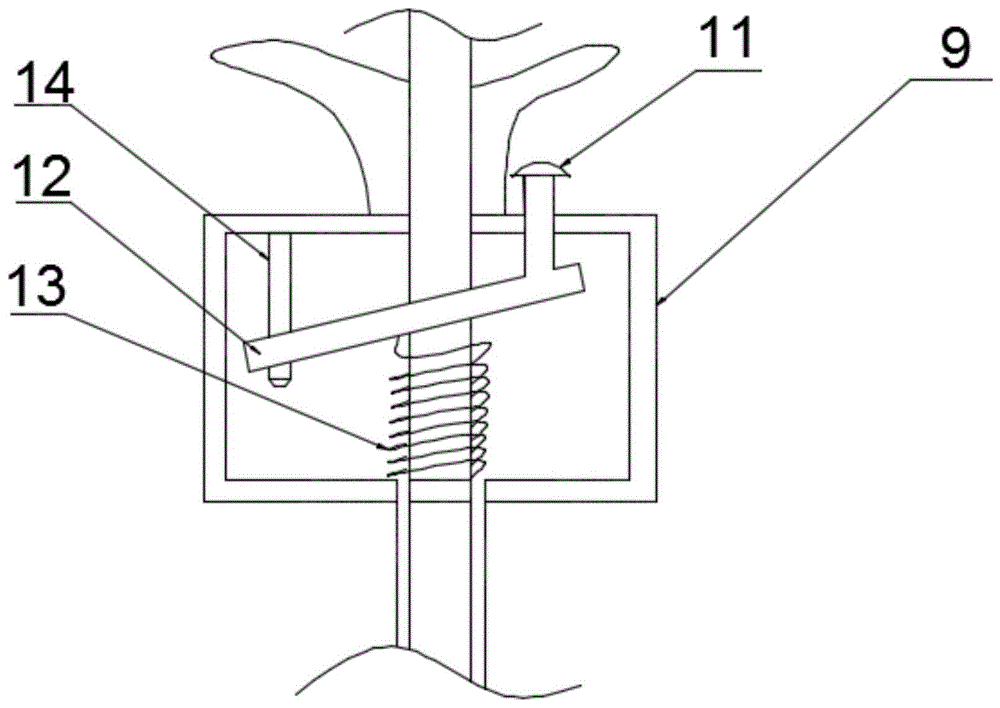

图5是锁紧装置的剖面示意图；

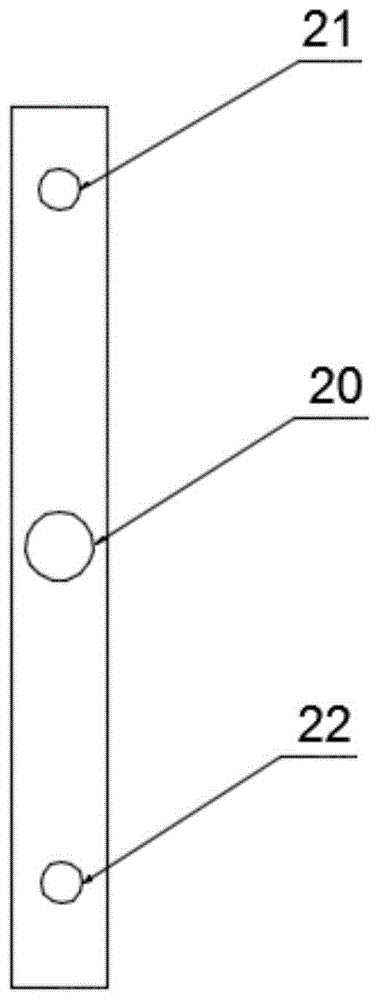

图6是弹片的结构示意图；

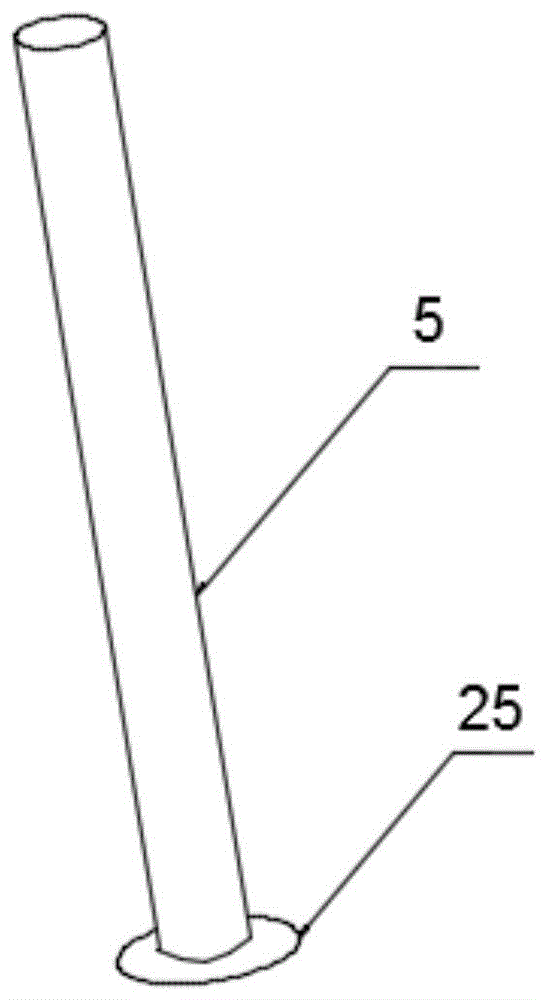

图7是套筒的结构示意图；

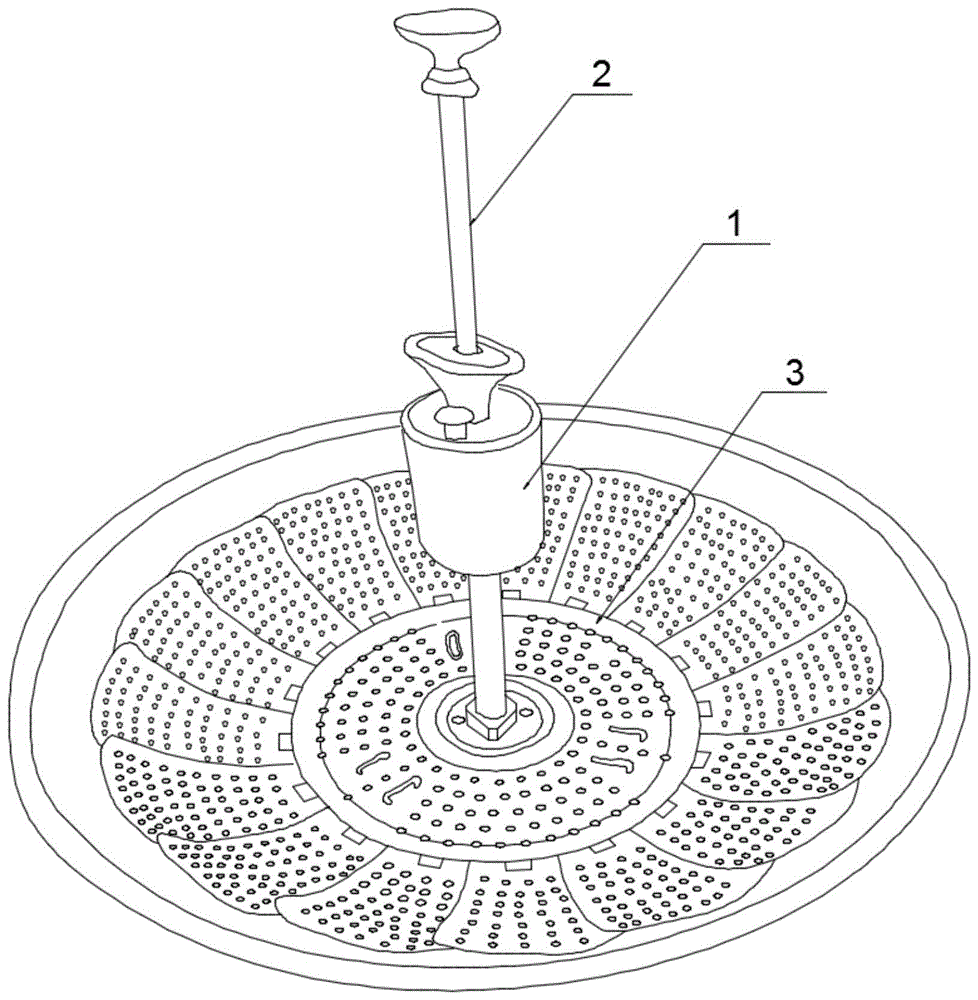

图8是一种火锅汤菜分离器的使用状态参考图；

如图所示：1、锁紧装置，2、支撑装置，3、过滤圆盘，4、过滤扇，5、套筒，6、支撑杆，7、支撑圈，8、连接杆，9、壳体，10、提手，11、按钮，12、弹片，13、弹簧，14、限位扣，15、第一圆孔，16、第二圆孔，17、把手，18、卡扣，19、凹槽，20、第三圆孔，21、第四圆孔，22、第五圆孔，23、第六圆孔，24、长条孔，25、螺纹钉，26、垫片。

具体实施方式

结合附图1-8，对本实用新型进行详细介绍。

本实用新型在具体实施时提供了一种火锅汤菜分离器，包括锁紧装置1、支撑装置2和过滤圆盘3，所述过滤圆盘3外圆周面上设有若干过滤扇4，所述过滤扇4与过滤圆盘3铰接，相邻的过滤扇4相互紧贴，所述过滤圆盘3中心处设有套筒5，所述套筒5与过滤圆盘3呈可拆卸连接，所述锁紧装置1套设于套筒5上方，所述支撑装置2包括支撑杆6、支撑圈7以及连接杆8，所述支撑圈7设置于支撑杆6底部，所述连接杆8一端与支撑杆6焊接，另一端与支撑圈7焊接，所述套筒5、锁紧装置1、过滤圆盘3同轴套接于支撑杆6上。

所述锁紧装置1包括壳体9、提手10、按钮11、弹片12、弹簧13和限位扣14，所述提手10设置于壳体9上方，所述按钮11穿过壳体9与弹片12呈可拆卸连接，所述弹片12的另一端与限位扣14卡接，所述弹簧13套设于支撑杆6上且弹簧13设置于弹片12下方，所述弹簧13一端与弹片12焊接，另一端与壳体9焊接，所述限位扣14设置于壳体9内侧壁上。

所述过滤圆盘3上设有若干均匀分布的第一圆孔15，所述过滤扇4上设有若干均匀分布的第二圆孔 16。

所述支撑杆6远离支撑圈7的一端设有把手17。

所述过滤圆盘3外圆周面上设有若干卡扣18，所述过滤扇4上均设有与卡扣18相适配的凹槽19，所述过滤扇4与过滤圆盘3通过卡扣18、凹槽19进行铰接。

所述壳体9呈圆柱状设置，所述提手10呈树叶状设置，所述按钮11呈蘑菇状设置。

所述弹片12上设有第三圆孔20、第四圆孔21和第五圆孔22，所述第三圆孔20与支撑杆6相适配，所述第四圆孔21的直径略大于按钮11底部圆柱的直径，所述第五圆孔22与限位扣14相适配。

所述过滤圆盘3上还设有第六圆孔23和若干长条孔24，所述第六圆孔23与套筒5外侧壁相适配，所述套筒5底部设有螺纹钉25和垫片26，所述过滤圆盘3套设于套筒5上，并通过螺纹钉25将过滤圆盘3、套筒5进行固定。

本实用新型一种火锅汤菜分离器的具体实施过程如下：首先将过滤圆盘3套设于套筒5上，通过螺纹钉24与垫片25的配合将过滤圆盘3固定于套筒5上，然后将锁紧装置1套设于套筒5上方，通过卡扣18 与凹槽19的配合使得过滤扇4依次与过滤圆盘3铰接，最后将支撑杆6从过滤圆盘3底部的套筒5内穿过且同时闯过锁紧装置1，将把手17安装于支撑杆6顶部，即可使用；

使用时，将大拇指放于把手17上，将食指与中指夹住提手10，用大拇指按把手17的同时用食指与中指将过滤圆盘3从火锅盆中拉起，过滤圆盘3升起以后，锁紧装置锁紧；需要过滤圆盘3降下去时按下按钮11可以将过滤圆盘3再次浸泡于火锅盆中；按下按钮11，按钮11将弹片12压至水平位置，这时支撑杆6与第三圆孔20垂直，这时锁紧装置1很轻松的在支撑杆6上滑动，当锁紧装置1被提至支撑杆6上方时，由于弹簧13的拉力，给弹片12往下的拉力，这时支撑杆6卡接于弹片12上，锁紧装置1便可以固定于支撑杆6上。

本实用新型采用锁紧装置1、支撑装置2和过滤圆盘3的配合结构，实现了将火锅汤菜进行分离，将前一批已经煮熟的菜全部捡出后，再继续煮新的菜；本实用新型可以适用于多种锅，不仅可以作为火锅的汤菜分离器，也可以用于清洗蔬菜，将分离器放入掏菜盆中放入水，将蔬菜清洗干净后，将蔬菜与水进行分离；由于分离器与火锅盆是分离的，所以方便清理分离器；锁紧装置1与支撑装置2的配合，使得分离器操作更加方便；大锅小锅都能使用，且使用方便快捷；本实用新型可以同时将过滤扇4向上翻起呈半球形，节省空间；本实用新型设计合理，值得大力推广。

以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
