本实用新型结构简单，使用方便，能够对连接腰带进行更加方便的连接固定，同时方便拆除分离，方便对婴儿护理工作的开展。

一种坐垫可折叠的婴儿背带
技术领域

本实用新型涉及婴儿背带技术领域，尤其涉及一种坐垫可折叠的婴儿背带。

背景技术

婴儿背带一般依照抱的方式而有横抱、前抱、面向前式、面对面式、后背等五种。同时还有因抱的方式不同而有专用的、双用途、三用途等多功能的背带，种类繁多。经检索，申请号为201720009820.6的专利文献公开了一种座垫可折叠的婴儿背带，座垫包括一可拆卸安装在背带本体上的腰凳，该腰凳的支撑部和承托部通过一开关按钮转动连接成一套设在一衬套内的折叠体，左、右开关按钮包括的连接轴依序穿过承托连接座、开关控制锁和弹簧后，固定在支撑部的侧部上；开关控制锁的一端左右移动插置在支撑部的侧部上，另一端设有两个以上的限位凹槽；弹簧抵顶在开关控制锁和支撑部侧部上；承托连接座连接承托部，并对应开关控制锁的限位凹槽凸设有一卡凸点；一按钮件左右移动卡在承托连接座上，并与开关控制锁相抵触。

现有的坐垫可折叠的婴儿背带中坐垫上的连接腰带连接固定麻烦，且不便于及时拆卸，对婴儿的护理工作带来极大地麻烦的问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在婴儿背带中坐垫上的连接腰带连接固定麻烦，且不便于及时拆卸，对婴儿的护理工作带来极大地麻烦的缺点，而提出的一种坐垫可折叠的婴儿背带。

为了实现上述目的，本实用新型采用了如下技术方案：

一种坐垫可折叠的婴儿背带，包括背垫，所述背垫上连接有两个连接肩带，所述背垫的底部连接有坐垫，所述坐垫上连接有连接腰带，所述坐垫的两侧均固定连接有连接座，所述连接座的一侧开设有连接槽，所述连接腰带的两端均固定安装有连接块，连接块的一侧活动安装于对应的连接槽内，所述连接槽内滑动安装有滑块，滑块的一侧和对应的连接块相接触，所述滑块上开设有挤压孔，所述挤压孔内滑动安装有两个挤压杆，所述连接块靠近对应的滑块的一侧开设有插槽，位于同一个滑块上的两个挤压杆的一端延伸至同一个插槽内。

优选的，所述挤压孔内设有第一弹簧，第一弹簧的两端分别固定安装于位于同一个挤压孔内的两个挤压杆相互靠近的一侧。

优选的，所述插槽的两侧内壁上均开设有卡槽，位于同一个滑块上的两个挤压杆相互远离的一侧均固定安装有楔形卡块，楔形卡块和对应的卡槽相配合。

优选的，所述挤压杆远离对应的连接块的一侧转动安装有连接轴的一端，连接轴的另一端转动安装于对应的连接槽的内壁上。

优选的，所述连接座的一侧开设有连接孔，连接孔和对应的连接槽相连通，且连接孔内滑动安装有推块，推块的一侧延伸至对应的连接槽并固定安装于滑块上。

优选的，所述推块的一侧固定安装有第二弹簧的一端，第二弹簧的另一端固定安装于对应的连接孔的内壁上。

本实用新型中，所述一种坐垫可折叠的婴儿背带，由于推块带动对应的滑块滑动，滑块滑动带动对应的两个挤压杆移动，挤压杆移动时带动对应的连接轴转动移动，连接轴的一端在连接槽的内壁上转动，从而实现连接轴带动挤压杆在挤压孔内滑动，两个挤压杆分别带动两个楔形卡块脱离两个卡槽，解除对连接块的限位，从而实现将连接块从连接座上取下，实现对连接腰带的拆除分离；

由于连接块插入连接槽，实现挤压杆滑动至插槽内，同时由于第二弹簧的弹力，实现对推块的复位，推块带动滑块滑动复位，在挤压杆带动楔形卡块和对应的卡槽对准时，由于第一弹簧的弹力，实现楔形卡块插入对应的卡槽内，实现对连接腰带的连接固定；

本实用新型结构简单，使用方便，能够对连接腰带进行更加方便的连接固定，同时方便拆除分离，方便对婴儿护理工作的开展。

附图说明

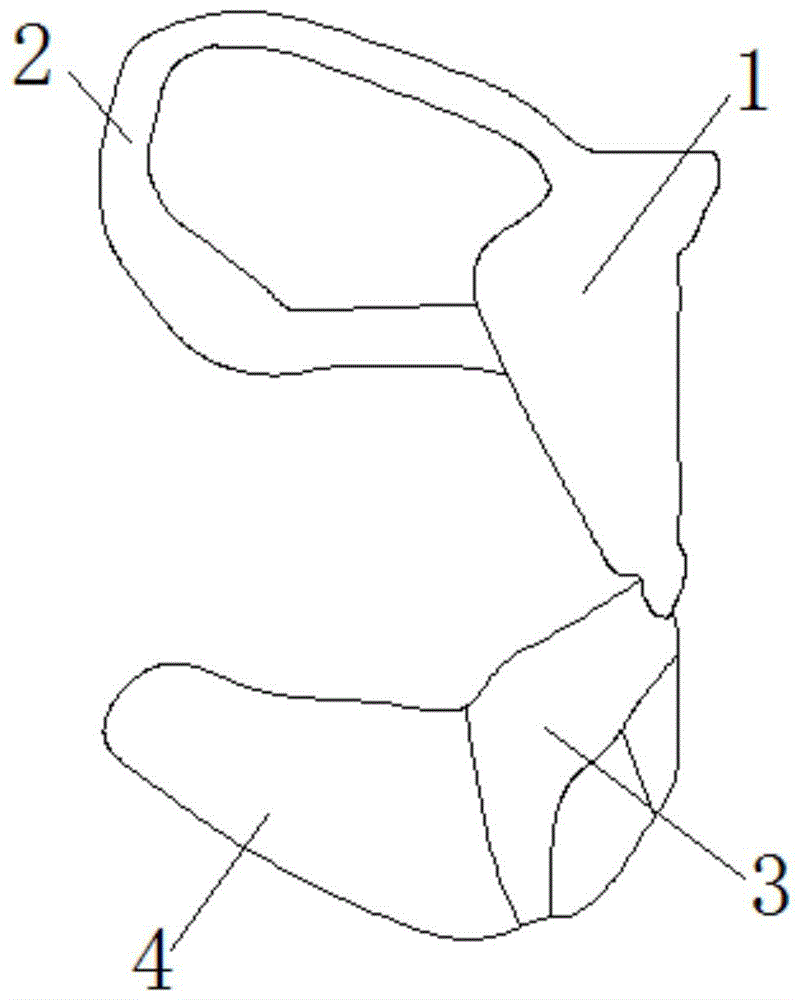

图1为本实用新型提出的一种坐垫可折叠的婴儿背带的主视结构示意图；

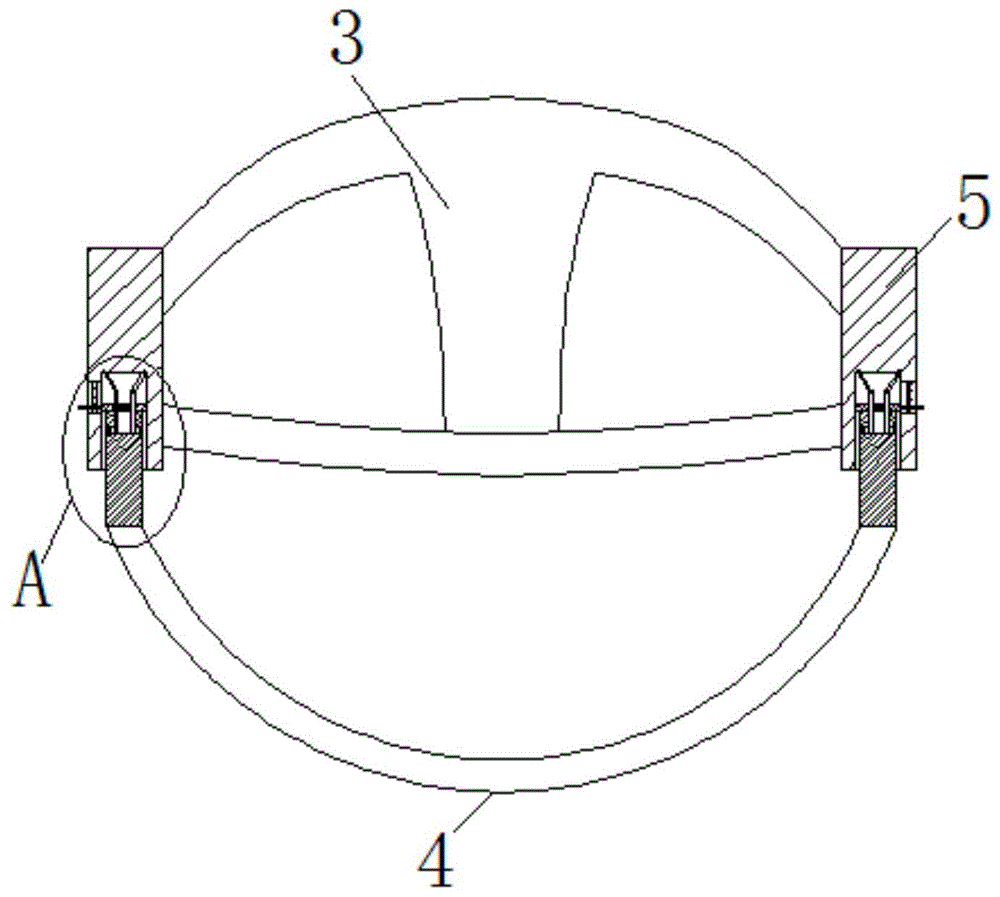

图2为本实用新型提出的一种坐垫可折叠的婴儿背带的坐垫和连接腰带部分俯视剖面结构示意图；

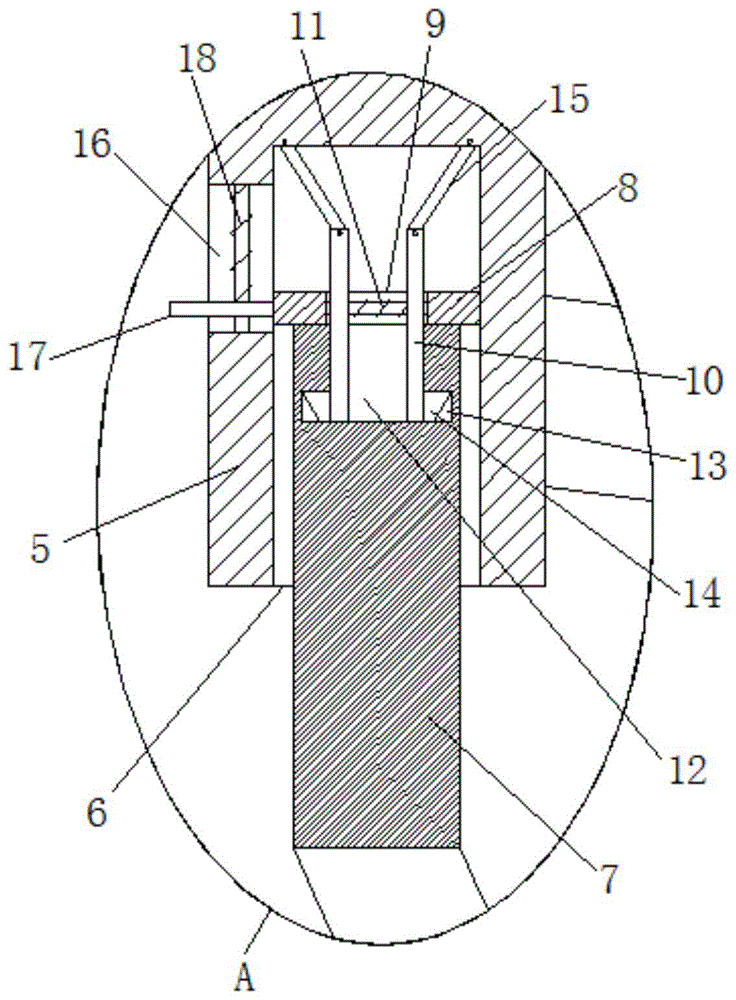

图3为本实用新型提出的一种坐垫可折叠的婴儿背带的A部分放大结构示意图。

图中：1背垫、2连接肩带、3坐垫、4连接腰带、5连接座、6连接槽、7连接块、8滑块、9挤压孔、10挤压杆、11第一弹簧、12插槽、13卡槽、14楔形卡块、15连接轴、16连接孔、17推块、18第二弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种坐垫可折叠的婴儿背带，包括背垫1，背垫1上连接有两个连接肩带2，背垫1的底部连接有坐垫3，坐垫3上连接有连接腰带4，坐垫3的两侧均固定连接有连接座5，连接座5的一侧开设有连接槽6，连接腰带4的两端均固定安装有连接块7，连接块7的一侧活动安装于对应的连接槽6内，连接槽6内滑动安装有滑块8，滑块8的一侧和对应的连接块7相接触，滑块8上开设有挤压孔9，挤压孔9内滑动安装有两个挤压杆10，连接块7靠近对应的滑块8的一侧开设有插槽12，位于同一个滑块8上的两个挤压杆10的一端延伸至同一个插槽12内，在需要将连接腰带4拆除分离时，推块17滑动带动第二弹簧18受力收缩，推块17带动对应的滑块8滑动，滑块8滑动带动对应的两个挤压杆10移动，挤压杆10移动时带动对应的连接轴15转动移动，连接轴15的一端在连接槽6的内壁上转动，从而实现连接轴15带动挤压杆10在挤压孔9内滑动，位于同一个滑块8上的两个挤压杆10向相互靠近的一侧滑动带动第一弹簧11受力收缩，实现两个挤压杆10分别带动两个楔形卡块14脱离两个卡槽13，解除对连接块7的限位，从而实现将连接块7从连接座5上取下，实现对连接腰带4的拆除分离。

本实用新型中，挤压孔9内设有第一弹簧11，第一弹簧11的两端分别固定安装于位于同一个挤压孔9内的两个挤压杆10相互靠近的一侧，在需要对连接腰带4进行连接固定，首先将连接块7插入连接槽6内。

本实用新型中，插槽12的两侧内壁上均开设有卡槽13，位于同一个滑块8上的两个挤压杆10相互远离的一侧均固定安装有楔形卡块14，楔形卡块14和对应的卡槽13相配合，由于插槽12的开口处挤压对应的两个楔形卡块14的斜面，实现两个楔形卡块14滑动，楔形卡块14带动对应的挤压杆10滑动。

本实用新型中，挤压杆10远离对应的连接块7的一侧转动安装有连接轴15的一端，连接轴15的另一端转动安装于对应的连接槽6的内壁上，挤压杆10带动对应的连接轴15转动移动。

本实用新型中，连接座5的一侧开设有连接孔16，连接孔16和对应的连接槽6相连通，且连接孔16内滑动安装有推块17，推块17的一侧延伸至对应的连接槽6并固定安装于滑块8上，由于连接块7的持续插入，实现挤压杆10滑动至插槽12内。

本实用新型中，推块17的一侧固定安装有第二弹簧18的一端，第二弹簧18的另一端固定安装于对应的连接孔16的内壁上，同时由于第二弹簧18的弹力，实现对推块17的复位，推块17带动滑块8滑动复位，在挤压杆10带动楔形卡块14和对应的卡槽13对准时，由于第一弹簧11的弹力，实现楔形卡块14插入对应的卡槽13内，实现对连接腰带4的连接固定。

本实用新型中，首先推动推块17，推块17滑动带动第二弹簧18受力收缩，推块17带动对应的滑块8滑动，滑块8滑动带动对应的两个挤压杆10移动，挤压杆10移动时带动对应的连接轴15转动移动，连接轴15的一端在连接槽6的内壁上转动，从而实现连接轴15带动挤压杆10在挤压孔9内滑动，位于同一个滑块8上的两个挤压杆10向相互靠近的一侧滑动带动第一弹簧11受力收缩，实现两个挤压杆10分别带动两个楔形卡块14脱离两个卡槽13，解除对连接块7的限位，从而实现将连接块7从连接座5上取下，实现对连接腰带4的拆除分离，在需要对连接腰带4进行连接固定，首先将连接块7插入连接槽6内，由于插槽12的开口处挤压对应的两个楔形卡块14的斜面，实现两个楔形卡块14滑动，楔形卡块14带动对应的挤压杆10滑动，由于连接块7的持续插入，实现挤压杆10滑动至插槽12内，同时由于第二弹簧18的弹力，实现对推块17的复位，推块17带动滑块8滑动复位，在挤压杆10带动楔形卡块14和对应的卡槽13对准时，由于第一弹簧11的弹力，实现楔形卡块14插入对应的卡槽13内，实现对连接腰带4的连接固定。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
