专利权人： 白亮

名称：运行安静的隔音保温窄边框智能窗及其避难救援使用方法

本发明公开了一种运行安静的隔音保温窄边框智能窗，涉及电动外窗技术领域，包括窗框、活动窗、固定窗、电源、控制器、动力壳体、动力装置、第一动滑轮、双程拉绳、单程拉绳、绳连接器、滑动组件和滑动轨道，活动窗滑动连接于窗框内，固定窗固定于窗框内，动力壳体固定于窗框内，两个第一动滑轮分别位于动力壳体的两侧，两个双程拉绳分别缠绕两个第一动滑轮，双程拉绳的第一端固定于动力壳体上，双程拉绳的第二端缠绕于动力装置上，单程拉绳的第一端固定于第一动滑轮上，单程拉绳的第二端固定于绳连接器上，绳连接器通过滑动组件与活动窗相固定，滑动组件在滑动轨道内滑动，动力装置和电源均与控制器电连接。本发明能够电控活动窗升降。

运行安静的隔音保温窄边框智能窗及其避难救援使用方法
技术领域

本发明涉及电动外窗技术领域，特别是涉及一种运行安静的隔音保温窄边框智能窗及其避难救援使用方法。

背景技术

外窗：一边面向室外，一边面向室内。现有的外窗有手动外窗，也有许多电动外窗。而现有的电动外窗普遍存在以下问题：

1、现存的电动窗大部分在电动开启和关闭过程中会产生运行噪音，大大降低了使用者的用户体验；

2、现存的通过钢丝绳与卷线筒的驱动原理驱动的电动窗，钢丝绳会磨损严重，磨损的严重程度随着钢丝绳的负载增大而增大，机械运行时当卷绳的速度加快或卷绳时活动窗受到风压影响速度不均匀产生震动时，钢丝绳发生缠绕的概率就会加大，从而降低整个系统的工作可靠性；

3、现存的电动升降窗，活动窗在上，固定窗在下，在关闭状态时，没有实现活动窗有效保持密封状态，隔音性能和保温性能达不到国家节能标准，电动窗的隔音和保温性能不强的话，冬天冷风就会从电动窗缝隙往室内进，马路噪音也做不到有效阻隔；

4、现存的大型电动窗，因为活动窗大而且重，故电机的规格很大，这样造成了电机无法隐藏在窗框型材内部或者窗框型材过于宽厚，同时耗电量和运行噪音也大；

5、现存的电动窗很多是驱动部件裸露在窗框外面的，非常不美观。有些电动窗两侧的边框型材非常宽厚，另外有些电动窗关闭状态时与固定窗不在一个平面上，或者有些电动窗关闭状态时与玻璃幕墙不在一个平面上，这样外窗不美观不密封。还有些电动窗开启状态时，活动窗向室外或者向室内伸出去，上述这些电动窗都影响了场所室内看外窗的美观性，也影响了城市建筑的外立面美观性；

6、现存的电动窗大部分需要定期维护，因为现在一部分电动窗设置在位置较高以及人不方便够到的地方，定期维护属于高空作业成本非常高，而且还会影响使用场所的经营。

对于具体的实例如下：

申请号CN202010635274.3的技术方案，缺点有：1、固定窗在外窗洞口上部，活动窗在外窗洞口下部，活动窗提升开启后外窗的洞口位置太低，非常容易造成户内小孩子从此外窗洞口坠落或者是物品不慎从高楼掉落；2、依据国家建筑工程标准，外窗洞口下方距离室内地面应大于1.1米，也就是说CN202010635274.3的技术方案整个产品会设置在距离室内地面大于1.1米的位置，加上该产品的固定窗在上方，因此可开启的活动窗面积很小，不利于场所室内通风和火灾时排烟；3、火灾烟气是先从场所的上部开始积聚，火灾烟气是高温有毒比空气轻的，火灾烟气天生具有高速向上向窗口扩散的性质，活动窗活动窗越靠近上部，火灾烟气的排烟效率就越高，而该技术方案固定窗在上部不利于火灾的排烟；4、造成该技术方案固定窗在上部，活动窗在下部的根源在于该技术方案当活动窗很大很重时，活动窗需要依靠下方的窗框承托活动窗的自重以长期保持外窗的关闭状态；5、该技术方案助力机构和驱动机构非常臃肿，造成活动窗上方的边框过高，影响了美观性，同时零部件太多造成如果一个零部件发生故障，整个智能外窗都无法开启和关闭；6.该技术方案关闭状态时活动窗与固定窗不在一个竖直面上，影响了建筑外立面的美观，也影响室内看外窗的美观；7.该技术方案因为关闭状态时活动窗与固定窗不在一个竖直面上，活动窗关闭时也没有一个向里压合密封的动作，因此该技术方案的密封性、水密性、气密性、隔音、保温等外窗关键性能指标达不到优秀；密封性能不足还会造成灰尘及海边的盐雾通过开口槽侵入驱动机构和助力机构，造成需要定期给零部件维护，现在一部分电动窗设置在高位等人不方便够到的地方，高空作业维护电动窗成本非常高；8、人的眼睛的视线是离地面1.6米高度沿水平方向展开，该技术方案此高度是固定窗的位置，室内人员观看室外景观被隔着玻璃和玻璃上的污垢。

申请号201310036583.9的技术方案，缺点有：1.采用传统螺旋绳槽卷筒卷绳方式，该方式让钢丝绳有序卷绕的原理是依靠钢丝绳与螺旋凹面绳槽的滑动摩擦使钢丝绳滑入预定轨道(凹面绳槽是指卷线筒上与钢丝绳缠绕相接触的凹面槽道，下同)，虽然在卷筒外部加装有卷筒罩(1309)，若钢丝绳要发生跳槽现象，卷筒罩会强制挡住钢丝绳，使钢丝绳不容易发生跳槽现象，这时钢丝绳与卷筒罩处于滑动摩擦，该产品长时间使用工作后，钢丝绳会磨损严重，磨损的严重程度随着钢丝绳的负载增大而增大；这种卷线筒在卷绳过程中是依靠卷筒上凹面绳槽对钢丝绳的压力使钢丝绳“滑入”预定槽道内，这之间存在着滑动摩擦，通过凹面绳槽对钢丝绳进行导向(有序卷绕)时凹面绳槽对钢丝绳的压力(非垂直卷线筒轴线的压力)主要集中在钢丝绳与卷筒的相切点位置(被拉成直线的钢丝绳与圆形卷线筒的切点位置)，在卷绳过程中，钢丝绳在切点区域受到巨大压力的同时还要进行滑移发生滑动摩擦(在发生滑动摩擦的同时钢丝绳还会发生微小转动，钢丝绳需抵抗自身的扭转)，当钢丝绳与卷筒的摩擦系数一定时，在切点位置钢丝绳受到的摩擦阻力最大，而当钢丝绳受到的拉力越大时，作用在卷线筒上的压力也越大，产生的摩擦阻力也就越大，对钢丝绳的磨损程度也越大。传统的螺旋绳槽或折线绳槽卷线筒虽然结构简单，但是在一些安全系数要求较高或常年使用而不需更换零部件的系统中就会存在很多局限性，同时随着机械使用时间的增长，钢丝绳表面的耐磨材料被磨损，钢丝绳与卷线筒绳槽壁面的摩擦系数就会增大，机械运行时当卷绳的速度加快或卷绳时活动窗受到风压影响速度不均匀产生震动时，钢丝绳发生缠绕的概率就会加大，从而降低整个系统的工作可靠性；2、该产品的卷线筒(1308)与定滑轮(14)的轴间距很小，而卷线筒在卷绳或放线时，因钢丝绳(15)会在卷线筒轴线方向来回运动，而两者轴间距越小，钢丝绳(15)在定滑轮(14)上的偏移角度就会越大，这将会加快钢丝绳的磨损，同时偏移角度越大，传动效率也会越低，这都会降低机械工作的可靠性及使用寿命；3、由于该产品的工作原理及设计布局，负责提供活动窗上下运动的直接动力来自于窗户两侧顶部的卷线筒(1308)及定滑轮(14)，使得整个窗户的两侧边框不能做到很窄，会使整个窗户两侧型材臃肿，外窗的边框非常大，美观性非常差；4、该技术方案没有助力装置，当活动窗重量较大时，这对电机的要求很高，同时对钢丝绳及相关零部件的强度要求更高。

为此急需一款新型电动窗，同时解决上述问题。

发明内容

本发明的目的是提供一种运行安静的隔音保温窄边框智能窗及其避难救援使用方法，用于解决上述现有技术中存在的技术问题，能够电控活动窗开启或关闭，并且能够随时悬停。

为实现上述目的，本发明提供了如下方案：

本发明公开了一种运行安静的隔音保温窄边框智能窗，包括窗框、活动窗、固定窗、电源、控制器、动力壳体、动力装置、两个第一动滑轮、两个双程拉绳、两个单程拉绳、两个绳连接器、两组滑动组件和两组滑动轨道，所述活动窗滑动连接于所述窗框内，所述固定窗固定于所述窗框内，所述动力壳体固定于所述窗框内，所述控制器和所述动力装置均固定于所述动力壳体内，两个所述第一动滑轮分别位于所述动力壳体的两侧，两个所述双程拉绳分别缠绕两个所述第一动滑轮，所述双程拉绳的第一端固定于所述动力壳体上，所述双程拉绳的第二端缠绕于所述动力装置上，所述动力装置用于收放所述双程拉绳，所述单程拉绳的第一端固定于所述第一动滑轮上，所述单程拉绳的第二端固定于所述绳连接器上，两组所述滑动组件分别位于所述活动窗的两侧，所述绳连接器通过所述滑动组件与所述活动窗相固定，两组所述滑动轨道分别固定于所述窗框两侧，所述滑动组件在所述滑动轨道内滑动，所述动力装置和所述电源均与所述控制器电连接。

优选地，所述动力装置包括电机、减速器、主动轮、两个卷线轮、两个过渡轮、两个导向轮、两个卷线筒和两个导向筒，所述动力壳体通过支撑板分为上腔体和下腔体，所述减速器、所述电机均固定于所述上腔体内，所述主动轮、两个所述卷线轮、两个所述过渡轮、两个所述导向轮、两个所述卷线筒和两个所述导向筒均位于所述下腔体内，所述电机的输出轴固定于所述减速器的输入轴，所述减速器的输出轴固定于所述主动轮上，所述主动轮的两侧分别与两个所述卷线轮啮合，两个所述卷线轮远离所述支撑板的一面固定有所述卷线筒，所述卷线筒上设有卷线螺纹，所述双程拉绳的第二端固定于所述卷线筒上，所述卷线轮远离所述主动轮的一侧与所述过渡轮啮合，所述过渡轮远离所述卷线轮的一侧啮合有所述导向轮，所述导向轮远离所述支撑板的一面固定有所述导向筒，所述导向筒的侧壁上设有导向螺纹，所述双程拉绳绕过所述导向螺纹。

优选地，还包括两个卷线旋转轴、两个过渡旋转轴和两个导向旋转轴，所述卷线旋转轴依次贯穿固定所述卷线轮和所述卷线筒，所述卷线旋转轴的上下两端分别通过轴承固定于所述支撑板和所述动力壳体的下端，所述过渡旋转轴贯穿固定所述过渡轮，所述过渡旋转轴的上下两端分别通过轴承固定于所述支撑板和所述动力壳体的下端，所述导向旋转轴依次贯穿固定所述导向轮和导向筒，所述导向旋转轴的上下两端分别通过轴承固定于所述支撑板和所述动力壳体的下端，所述减速器的输出轴朝向正下方，所述卷线旋转轴、所述过渡旋转轴和所述导向旋转轴均与所述减速器的输出轴存在夹角。

优选地，所述主动轮远离所述支撑板的一侧设有挡块，所述挡块位于两个所述卷线筒之间，所述挡块的两侧具有圆弧面。

优选地，所述主动轮、所述卷线轮、所述过渡轮和所述导向轮均是锥齿轮，所述主动轮、所述卷线轮、所述过渡轮和所述导向轮的螺旋角为10°。

优选地，还包括两个助力装置，所述助力装置包括拉力气弹簧、助力拉绳和第二动滑轮，两个所述拉力气弹簧的固定端分别固定于所述动力壳体的两侧，所述第二动滑轮固定于所述拉力气弹簧的伸缩端，所述助力拉绳绕过所述第二动滑轮，所述助力拉绳的第一端固定于所述窗框内侧，所述助力拉绳的第二端固定于所述绳连接器上。

优选地，所述滑动轨道为单侧滑轨或双侧滑轨；

当所述滑动轨道为单侧滑轨时，一组所述单侧滑轨包括一个竖直滑轨，所述滑动组件在所述竖直滑轨内滑动；

当所述滑动轨道为双侧滑轨时，一组所述双侧滑轨包括两个弯折滑轨，两个所述弯折滑轨上下分布，所述弯折滑轨包括竖直段和倾斜段，一组所述滑动组件包括两个轨道滑轮，两个所述轨道滑轮分别位于所述活动窗一侧的上下两端，位于下方的所述倾斜段的下侧固定有电磁离合器的主动件，所述活动窗的下端固定有所述电磁离合器的从动件。

优选地，还包括温控释放装置、感烟探测器、火灾探测器、燃气泄漏探测器、室外空气质量探测器、室外雨水探测器、室内空气质量探测器、室内二氧化碳浓度探测器、室内氧含量探测器、蓝牙探测器和红外探测器，所述控制器分别与所述温控释放装置、所述感烟探测器、所述火灾探测器、所述燃气泄漏探测器、所述室外温度空气质量探测器、所述室外雨水探测器、所述室内空气质量探测器、所述室内二氧化碳浓度探测器、所述室内氧含量探测器、所述蓝牙探测器、所述红外探测器电连接。

优选地，所述支撑板的上表面还设有控制箱，所述控制器固定于所述控制箱内，所述控制箱内还设有备用电源。

本发明还公开了一种运行安静的隔音保温窄边框智能窗的避难救援使用方法，包括以下步骤：

步骤一：当居民住宅客厅或者厨房夜间发生火灾，位于居民住宅客厅的火灾探测器发出警报；

步骤二：火灾探测器发出的信号通过有线或者无线传输给位于居民住宅卧室的智能外窗；

步骤三：位于居民住宅卧室的智能窗，向室内发出火灾报警声音和避难救援方法步骤提示；

步骤四：位于居民住宅卧室的智能窗的活动窗自动打开，智能窗的活动窗靠主要电源自动打开，当主要电源因为火灾断电时，活动窗靠备用电源自动打开，备用电池因为平时管理不善没有电时，活动窗能够手动开启；

步骤五：被火灾困于住宅卧室的人员从活动窗洞口爬出，站到智能窗反面的逃生框内，逃生框固定于建筑外立面上，逃生框类似空调外机的设备平台或者类似花池，逃生框能站立六个人；

步骤六：逃入逃生框的人员，此时用手机或手动控制活动窗关闭密封，逃入逃生框的人员此时已经安全，不会受到屋内高温有毒烟气和火焰的灼伤,智能窗上的传感器感知到逃生框有人的情况下，活动窗是不会自动开启的，需要消防救援人员或者手机解锁开启；

步骤七：在逃生框等待救援。

本发明相对于现有技术取得了以下技术效果：

1、活动窗在外窗的上部，固定窗在外窗的下部，固定窗起到玻璃围栏的效果，小孩子不会从高楼坠落及物品不会不慎从高楼掉落；

2、活动窗在外窗的上方，符合火灾高温烟气向上向窗口蔓延的特性，排烟效率高；

3、固定窗在外窗的下方，活动窗在外窗的上方，因此活动窗的可开启面积可以最大化，更有利于通风和排烟；

4、活动窗关闭时深入窗框窗口，配合电磁离合器锁栓或者电磁铁，配合窗框窗口的承托，配合减速器自锁功能，配合气弹簧的辅助拉力，大型重型活动窗也能实现长期保持关闭密封状态且关闭时牢固；

5、活动窗在关闭状态时与固定窗在一个竖直平面上，这样不管是从室内看电动窗还是从室外看电动窗，电动窗整体是一个立面，电动窗如果与玻璃幕墙组合也是整体一个立面，非常美观；

6.卷线筒和导向筒同步同向转动，导向筒对双程拉绳具有导向作用，导向筒使卷线筒平稳卷绳和平稳放绳，这样提高驱动机构的可靠性，降低双程拉绳发生缠绕的概率；导向筒只有导向螺纹的侧壁与双程拉绳发生摩擦，卷线筒和导向筒倾斜1.5度，倾斜角度等于卷线螺纹的螺旋角度，使双程拉绳水平于第一动滑轮，减少了双程拉绳的摩擦力，还使双程拉绳和卷线筒内壁和导向筒内壁的压力更小了，减少双程拉绳的摩擦，增加了传动效率，活动窗越重，双程拉绳的荷载越大，它就越能发挥它的重要性；挡块的作用是防止双程拉绳在松弛状态发生跳槽缠绕现象；齿轮设置了10度的螺旋角，这样提高了齿轮之间的啮合面积，可以减少传动噪音和提高传动稳定性；

7.有助力装置，活动窗下降拉力气弹簧蓄力，活动窗上升拉力气弹簧释放蓄力，当活动窗重量较大时，用安静的小电机也可以带动活动窗平稳下降和上升。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实施例运行安静的隔音保温窄边框智能窗外观图；

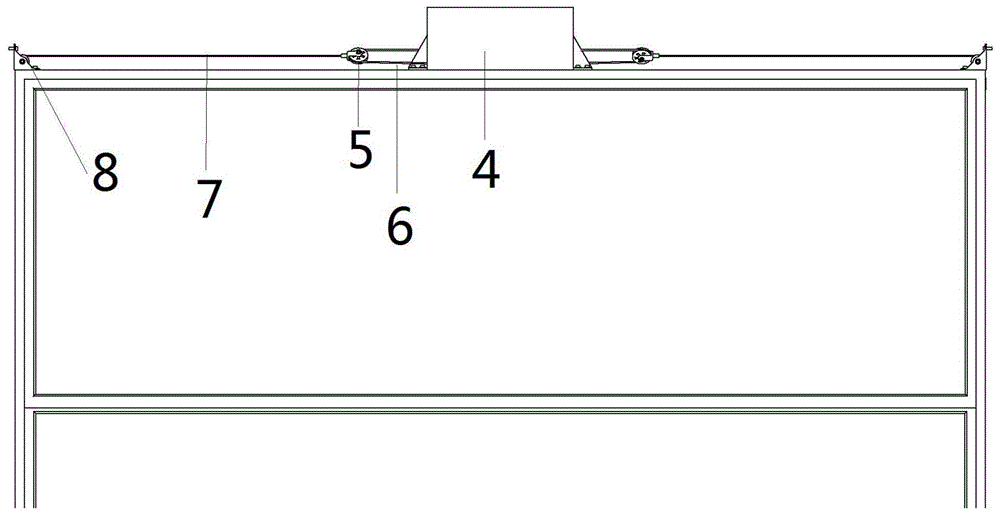

图2为本实施例运行安静的隔音保温窄边框智能窗没有助力装置时内部图；

图3为本实施例运行安静的隔音保温窄边框智能窗有助力装置时内部图；

图4为本实施例运行安静的隔音保温窄边框智能窗中的绳连接器连接关系图；

图5为本实施例运行安静的隔音保温窄边框智能窗中动力壳体的内部结构图；

图6为本实施例运行安静的隔音保温窄边框智能窗中双侧滑轨结构示意图；

图7为本实施例运行安静的隔音保温窄边框智能窗中单侧滑轨结构示意图；

图8为本实施例运行安静的隔音保温窄边框智能窗中双侧滑轨的滑动组件部分结构图；

图中：1-窗框；2-活动窗；3-固定窗；4-动力壳体；5-第一动滑轮；6-双程拉绳；7-单程拉绳；8-定滑轮；9-拉力气弹簧；10-第二动滑轮；11-助力拉绳；12-绳连接器；13-控制箱；14-减速器；15-电机；16-支撑板；17-主动轮；18-卷线轮；19-过渡轮；20-导向轮；21-卷线筒；22-导向筒；23-挡块；24-电磁离合器。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明的目的是提供一种运行安静的隔音保温窄边框智能窗及其避难救援使用方法，用于解决上述现有技术中存在的技术问题，能够电控活动窗开启或关闭，并且能够随时悬停。

为使本发明的上述目的、特征和优点能够更加明显易懂，下面结合附图和具体实施方式对本发明作进一步详细的说明。

如图1-7所示，本实施例提供了一种运行安静的隔音保温窄边框智能窗，包括窗框1、活动窗2、固定窗3、电源、控制器、动力壳体4、动力装置、两个第一动滑轮5、两个双程拉绳6、两个单程拉绳7、两个绳连接器12、两组滑动组件和两组滑动轨道。活动窗2滑动连接于窗框1内，固定窗3固定于窗框1内，动力壳体4固定于窗框1内，进一步的，窗框1为近似“日”字形结构，包括上窗框1和下窗框1，上窗框1面积远小于下窗框1面积，动力壳体4位于上窗框1内，活动窗2和固定窗3均位于下窗框1，上窗框1对动力壳体4起到密封、防尘的作用。控制器和动力装置均固定于动力壳体4内，两个第一动滑轮5分别位于动力壳体4的两侧，两个双程拉绳6分别缠绕两个第一动滑轮5，双程拉绳6的第一端固定于动力壳体4上，双程拉绳6的第二端缠绕于动力装置上，双程拉绳6使用钢丝绳，强度高，动力装置用于收放双程拉绳6。单程拉绳7的第一端固定于第一动滑轮5上，单程拉绳7的第二端固定于绳连接器12上。窗框1上端的两侧还各设有一个定滑轮8，定滑轮8用于支撑单程拉绳7，减少摩擦。两组滑动组件分别位于活动窗2的两侧，绳连接器12通过滑动组件与活动窗2相固定，通过绳连接器12上下移动带动活动窗2上下移动。两组滑动轨道分别固定于窗框1两侧，滑动组件在滑动轨道内滑动，动力装置和电源均与控制器电连接。

对于动力装置，本实施例中，动力装置包括电机15、减速器14、主动轮17、两个卷线轮18、两个过渡轮19、两个导向轮20、两个卷线筒21和两个导向筒22。动力壳体4通过支撑板16分为上腔体和下腔体，上腔体和下腔体分别位于支撑板16的上下两侧。减速器14、电机15均固定于上腔体内，主动轮17、两个卷线轮18、两个过渡轮19、两个导向轮20、两个卷线筒21和两个导向筒22均位于下腔体内。电机15的输出轴固定于减速器14的输入轴，减速器14的输出轴贯穿支撑板16，减速器14的输出轴固定于主动轮17上。主动轮17的两侧分别与两个卷线轮18啮合，两个卷线轮18远离支撑板16的一面固定有卷线筒21，卷线筒21与卷线轮18为一体式结构，卷线筒21上设有卷线螺纹，双程拉绳6的第二端固定于卷线筒21上，双程拉绳6缠绕在卷线筒21上。卷线轮18远离主动轮17的一侧与过渡轮19啮合，过渡轮19与主动轮17转向相同。过渡轮19远离卷线轮18的一侧啮合有导向轮20，导向轮20远离支撑板16的一面固定有导向筒22，导向轮20与导向筒22为一体式结构，导向筒22的侧壁上设有导向螺纹，双程拉绳6绕过导向螺纹。工作时，电机15、减速器14带动主动轮17正向旋转，卷线轮18反向旋转带动卷线筒21反向旋转，卷线筒21开始收放双程拉绳6，双程拉绳6经过导向筒22，从而带动绳连接器12上升或下降。

为了实现两个卷线轮18、两个过渡轮19、两个导向轮20、两个卷线筒21和两个导向筒22的旋转，本实施例中还包括两个卷线旋转轴、两个过渡旋转轴和两个导向旋转轴。卷线旋转轴依次贯穿固定卷线轮18和卷线筒21，卷线旋转轴的上下两端分别通过轴承固定于支撑板16和动力壳体4的下端。过渡旋转轴贯穿固定过渡轮19，过渡旋转轴的上下两端分别通过轴承固定于支撑板16和动力壳体4的下端。导向旋转轴依次贯穿固定导向轮20和导向筒22，导向旋转轴的上下两端分别通过轴承固定于支撑板16和动力壳体4的下端。减速器14的输出轴朝向正下方，卷线旋转轴、过渡旋转轴和导向旋转轴均与减速器14的输出轴存在夹角，即与竖轴存在夹角。具体的，夹角为1.5度，这是由于导线螺纹和卷线螺纹的螺旋角为1.5度，如果不将卷线旋转轴、过渡旋转轴和导向旋转轴进行倾斜设置，则双程拉绳6在移动过程中与水平面会存在1.5度的角度，这样使得双程拉绳6会与卷线螺纹和导向螺纹的侧壁产生摩擦，不仅会增大电机15负担，还会损坏双程拉绳6。因此将卷线旋转轴、过渡旋转轴和导向旋转轴倾斜设置来弥补螺旋角，使得双程拉绳6始终保持水平状态。

本实施例中，主动轮17远离支撑板16的一侧设有挡块23，挡块23位于主动轮17的正下方，挡块23位于两个卷线筒21之间，挡块23的两侧具有圆弧面，圆弧面与卷线筒21的形状相匹配。圆弧面与卷线筒21存在较小的间隙，这样可以有效的防止双程拉绳6在卷线筒21上发生跳线(从一个螺纹跑到另一个螺纹)的情况。

进一步的，本实施例中，主动轮17、卷线轮18、过渡轮19和导向轮20均是锥齿轮，主动轮17、卷线轮18、过渡轮19和导向轮20的螺旋角均为10°。这样提高了齿轮之间的啮合面积，可以减少传动噪音和提高传动稳定性。

为了进一步的减少电机15负担，本实施例中，还包括两个助力装置，两个助力装置分别固定于动力壳体4的两侧。助力装置包括拉力气弹簧9、助力拉绳11和第二动滑轮10，两个拉力气弹簧9的固定端分别固定于动力壳体4的两侧，第二动滑轮10固定于拉力气弹簧9的伸缩端，助力拉绳11绕过第二动滑轮10，助力拉绳11的第一端固定于上窗框1内侧，助力拉绳11的第二端固定于绳连接器12上。使用时，当活动窗2下降时，拉力气弹簧9伸长蓄力。当启动电机15将活动窗2上拉时，拉力气弹簧9释放能量，通过助力拉绳11给绳连接器12一个向上的拉力，从而减轻电机15负担。

对于滑动轨道，本实施例中，滑动轨道为双侧滑轨，一组双侧滑轨包括两个弯折滑轨，两个弯折滑轨上下分布，弯折滑轨包括竖直段和倾斜段，一组滑动组件包括两个轨道滑轮，活动窗2的两侧设有突出轴，活动窗2每侧设有两个突出轴，分别位于活动窗2的上下两端，位于上端的突出轴的另一端固定于绳连接器12上，轨道滑轮也固定在突出轴上，位于下端的突出轴只连接轨道滑轮即可。两个轨道滑轮分别位于活动窗2一侧的上下两端，位于下方的倾斜段的下侧固定有电磁离合器24的主动件，活动窗2的下端固定有电磁离合器24的从动件，电磁离合器24的工作过程与电磁铁工作原理相似，本领域技术人员还可以将电磁离合器24替换为电磁铁。位于下方的倾斜段上端和活动窗2的边框下方设置两个相对的45°斜面，位于下方倾斜段上端的斜面块固定在窗框1上，当活动窗2处于关闭状态时，上下两个45°斜面相贴合，这样可以使得活动窗2与固定窗3处于同一竖直平面内，有效的提高密封性。还可以将双侧滑轨替换为单侧滑轨，一组单侧滑轨包括一个竖直滑轨，滑动组件在竖直滑轨内上下滑动。

为了实现多功能控制，本实施例中，还包括温控释放装置、感烟探测器、火灾探测器、燃气泄漏探测器、室外温度空气质量探测器、室外雨水探测器、室内空气质量探测器、室内二氧化碳浓度探测器、室内氧含量探测器、蓝牙探测器和红外探测器，控制器分别与温控释放装置、感烟探测器、火灾探测器、燃气泄漏探测器、室外温度空气质量探测器、室外雨水探测器、室内空气质量探测器、室内二氧化碳浓度探测器、室内氧含量探测器、蓝牙探测器、红外探测器电连接，通过以上多个传感器对环境周围进行检测，可以实时将数据传输给控制器。控制器实时将数据传输给云端服务器、手机端、消防救援机构、建筑消防系统和物业等。控制器接收的开启和关闭指令可以是人为遥控发出，控制器也可以通过现场开关、手机、软件分析、数据算法或者消防系统触发等多种形式接收控制指令和发出开启关闭窗的信号。指纹识别器与控制器连接是实现固定人控制，只可以指定的人决定是否开关活动窗2。紧急按钮与控制器电连接的目的是当发生火灾时可能来不及控制控制器，此时按下紧急按钮开启活动窗2，方便住户逃离。手机与控制器电连接，可以实现住户的远程控制，当住户要回家时，需要提前通风，就可以利用手机远程控制活动窗2打开通风。摄像头与控制器电连接，可以实现窗外有异动时，及时关窗与报警并通知物业和业主。

本实施例中，支撑板16的上表面还设有控制箱13，控制器以及相关的电器元件固定于控制箱13内，控制箱13内还设有备用电源，当断电时可以启动备用电源。

使用过程如下：

有电状态活动窗2下降开启：控制器控制电磁离合器24通电，电磁铁吸力使弹簧收缩，锁栓从窗框1与活动窗2对应的栓口内退出来，活动窗2完成解锁，同时控制器控制电机15、减速器14反向转动，减速电机15输出轴上的主动轮17同步带动其他四个锥齿轮转动，锥齿轮带动卷线筒21和导向筒22同步转动，导向筒22让卷线筒21有序放绳，活动窗2下降的同时，活动窗2的自重让拉力气弹簧9推杆伸出来，也就是让拉力气弹簧9蓄力，拉力气弹簧9的压缩力是活动窗2自重的80％左右，绳连接器12缓慢向下移动，活动窗2两侧的突出轴贯穿滑轮滑轨转动连接于绳连接器12，活动窗2随着绳连接器12缓慢向下移动，活动窗2下降开启。活动窗2型材外侧下端有减震条，窗框1下端内侧对应位置也有减震条。

有电状态活动窗2定位悬停：控制器控制电机15停止转动，减速电机15带自锁功能。

有电状态活动窗2上升关闭：控制器控制减速电机15正向转动，减速电机15输出轴上的锥齿轮同步带动其他四个锥齿轮转动，锥齿轮带动卷线筒21和导向筒22同步转动，导向筒22让卷线筒21有序卷绳，活动窗2上升，同时拉力气弹簧9对助力拉绳11产生拉力，配合单程拉绳7一同拉动绳连接器12上升，从而实现活动窗2上升的技术效果，控制器控制电磁离合器24通电，电磁离合器24的锁栓处于收回状态，活动窗2滑入窗框1为活动窗2准备的窗口中，活动窗2四周型材为45度斜面，窗框1为活动窗2准备的窗口也是45度斜面，活动窗2四周型材45度斜面上还有弹性密封条，窗框1对应活动窗2的窗口45度斜面上也有弹性密封条，活动窗2最后关闭时，密封条会相互压合密实，同时控制器控制电磁离合器24断电，弹簧使锁栓插入活动窗2与窗框1对应的栓口内。

本实施例还提供了一种运行安静的隔音保温窄边框智能窗的避难救援使用方法，包括以下步骤：

步骤一：当居民住宅客厅或者厨房夜间发生火灾，或者小商铺一楼发生火灾时，位于居民住宅客厅的火灾探测器发出警报，或者位于小商铺一楼的火灾探测器发出信号。

步骤二：火灾探测器发出的信号通过有线或者无线传输给位于居民住宅卧室的智能外窗，或者传输给位于小商铺二楼的智能广告牌(智能广告牌与智能外窗是一样的结构，智能广告牌只是把活动窗2和固定窗3中的玻璃，换成了广告牌)。

步骤三：位于居民住宅卧室的智能窗，或者位于小商铺二楼的智能广告牌，向室内发出火灾报警声音和避难救援方法步骤提示。

步骤四：位于居民住宅卧室的智能窗的活动窗2自动打开，或者位于小商铺二楼的智能广告牌的活动窗2自动打开，智能窗与智能广告牌的活动窗2靠主电自动打开，主电因为火灾断电时活动窗2也可以靠备用电池自动打开，备用电池因为平时管理不善没有电时活动窗2也可以靠手摇装置手动开启，手摇装置使用现有升降窗的摇杆结构即可。

步骤五：被火灾困于住宅卧室的人员从活动窗2洞口爬出，站到智能窗反面的逃生框内，逃生框固定于建筑外立面上，逃生框类似空调外机的设备平台或者类似花池，逃生框能站立六个人，为了外立面美观逃生框与建筑外立面同一材质和颜色，智能广告牌外的逃生框可以是透明钢化防火玻璃材质，智能广告牌外的逃生框也可以整体就是广告牌，具体为广告牌朝向小商铺二楼室内的第一层为活动窗2，活动窗2玻璃为防火玻璃，被火灾困于小商铺二楼的人员可以从该活动窗2进入智能广告牌内部进行避难等待救援。

步骤六：逃入逃生框的人员，或者逃入智能广告牌内部的人员，此时可以手机或手动控制智能窗活动窗2关闭密封，智能窗的活动窗2和固定窗3都是耐火1小时以上的防火玻璃，逃入逃生框的人员此时已经安全，不会受到屋内高温有毒烟气和火焰的灼伤。

步骤七：因为智能窗实时将数据传输给云端服务器、手机端、消防救援机构、建筑消防系统和物业等，消防队可以及时接到报警信息、及时定位灾害位置，实现一次调足大量消防救援人员和各类消防车辆准确导航到灾害地点，逃入逃生框的人员在1个小时内要么被云梯消防车救下来，要么被攻入起火场所的消防员救下来。
