本实用新型公开了一种园林喷雾设备，属于园林设备技术领域，小车的表面固定连接有缓冲座，缓冲座的表面固定连接有导杆，导杆的外侧套接有减震弹簧，导杆的另一端通过螺纹连接有螺母，导杆的表面滑动套接有支撑板，支撑板的表面固定连接有支撑杆，支撑杆的另一端固定连接有水箱，水箱的表面通过螺丝连接有安装板，安装板的表面固定连接有支撑柱，支撑柱的一端开设有收纳孔，该园林喷雾设备设置的支撑柱和活动杆便于喷雾头快速的调节高度位置和喷射角度，而且夹座便于喷雾管的装拆，大大的提高了喷雾设备的使用便利性，并且设置的缓冲座可以避免水箱内部搅拌叶旋转工作造成的震动力传递到小车和工作人员的手部。

一种园林喷雾设备
技术领域

本实用新型涉及园林设备技术领域，更具体地说，涉及一种园林喷雾设备。

背景技术

园林，指特定培养的自然环境和游憩境域。在一定的地域运用工程技术和艺术手段，通过改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。

目前，园林的养护自然离不开园林喷雾装置，但是现有的喷雾装置如公告号CN207505646U公开的一种具有减震功能的园林喷雾装置，该喷雾装置的伸缩柱处于水箱的下端，在水箱加满水后非常不便与高度的调节，而且喷雾头也无法进行喷射角度的调节，给使用者带来一定的不便，并且水箱设置的搅拌叶在工作时会产生震动力，震动力还是会对推车的工作人员造成一定的影响，为此，我们设计了一种园林喷雾设备，来解决上述问题。

实用新型内容

针对现有技术中存在的问题，本实用新型的目的在于提供一种园林喷雾设备，该园林喷雾设备设置的支撑柱和活动杆便于喷雾头快速的调节高度位置和喷射角度，而且夹座便于喷雾管的装拆，大大的提高了喷雾设备的使用便利性，并且设置的缓冲座可以避免水箱内部搅拌叶旋转工作造成的震动力传递到小车和工作人员的手部。

为解决上述问题，本实用新型采用如下的技术方案。

一种园林喷雾设备，包括小车，所述小车的表面固定连接有缓冲座，所述缓冲座的表面固定连接有导杆，所述导杆的外侧套接有减震弹簧，所述导杆的另一端通过螺纹连接有螺母，所述导杆的表面滑动套接有支撑板，所述支撑板的表面固定连接有支撑杆，所述支撑杆的另一端固定连接有水箱，所述水箱的表面通过螺丝连接有安装板，所述安装板的表面固定连接有支撑柱，所述支撑柱的一端开设有收纳孔，所述收纳孔内活动套接有活动杆，所述活动杆的一端固定连接有夹座，所述夹座的表面固定连接有对称的夹板，所述夹板之间夹接有喷雾管，所述喷雾管的一端设有喷雾头，所述喷雾管的另一端密封连接有软管，该园林喷雾设备设置的支撑柱和活动杆便于喷雾头快速的调节高度位置和喷射角度，而且夹座便于喷雾管的装拆，大大的提高了喷雾设备的使用便利性，并且设置的缓冲座可以避免水箱内部搅拌叶旋转工作造成的震动力传递到小车和工作人员的手部。

进一步的，所述减震弹簧的两端接触连接有相同结构的防磨垫，所述防磨垫滑动套接在导杆的表面，防磨垫的形状为圆柱形，防磨垫的材质为弹性耐磨橡胶，防磨垫不仅可以避免减震弹簧的两端受到磨损，而且具有阻尼的作用，可以避免支撑板随意的上下移动。

进一步的，所述活动杆的另一端固定连接有弹性块，所述弹性块的表面与收纳孔的内壁接触连接，弹性块的形状为圆柱形，弹性块的材质为弹性耐磨橡胶，弹性块处于压缩弹力的状态，弹力使得活动杆具有自动定位的功能。

进一步的，所述收纳孔的一端通过螺纹连接有连接套，所述连接套的一端固定连接有防脱板，所述连接套和防脱板的中心位置开设有通孔，所述通孔的内壁与活动杆的表面接触连接，通孔的内径大于活动杆的外径，连接套可以避免活动杆向上脱离出收纳孔。

进一步的，所述小车的表面固定连接有把手，所述把手的表面固定套接有防震套，防震套采用材质较软的硅胶制成，设置的防震套不仅柔软舒适，而且具有缓冲减震的作用。

进一步的，所述夹板的内侧固定连接有保护垫，所述保护垫的一表面与喷雾管的表面接触连接，保护垫的材质为弹性橡胶，保护垫可以避免喷雾管与夹板产生磨损。

进一步的，所述防脱板的一表面与支撑柱的一端面接触连接，防脱板的形状为多边形，防脱板便于工作人员通过扳手装拆连接套，便于活动杆的装拆。

相比于现有技术，本实用新型的优点在于：

(1)本方案设置的支撑柱和活动杆便于喷雾头快速的调节高度位置和喷射角度，而且夹座便于喷雾管的装拆，大大的提高了喷雾设备的使用便利性，并且设置的缓冲座可以避免水箱内部搅拌叶旋转工作造成的震动力传递到小车和工作人员的手部。

(2)减震弹簧的两端接触连接有相同结构的防磨垫，防磨垫滑动套接在导杆的表面，防磨垫的形状为圆柱形，防磨垫的材质为弹性耐磨橡胶，防磨垫不仅可以避免减震弹簧的两端受到磨损，而且具有阻尼的作用，可以避免支撑板随意的上下移动。

(3)活动杆的另一端固定连接有弹性块，弹性块的表面与收纳孔的内壁接触连接，弹性块的形状为圆柱形，弹性块的材质为弹性耐磨橡胶，弹性块处于压缩弹力的状态，弹力使得活动杆具有自动定位的功能。

(4)收纳孔的一端通过螺纹连接有连接套，连接套的一端固定连接有防脱板，连接套和防脱板的中心位置开设有通孔，通孔的内壁与活动杆的表面接触连接，通孔的内径大于活动杆的外径，连接套可以避免活动杆向上脱离出收纳孔。

(5)小车的表面固定连接有把手，把手的表面固定套接有防震套，防震套采用材质较软的硅胶制成，设置的防震套不仅柔软舒适，而且具有缓冲减震的作用。

(6)夹板的内侧固定连接有保护垫，保护垫的一表面与喷雾管的表面接触连接，保护垫的材质为弹性橡胶，保护垫可以避免喷雾管与夹板产生磨损。

(7)防脱板的一表面与支撑柱的一端面接触连接，防脱板的形状为多边形，防脱板便于工作人员通过扳手装拆连接套，便于活动杆的装拆。

附图说明

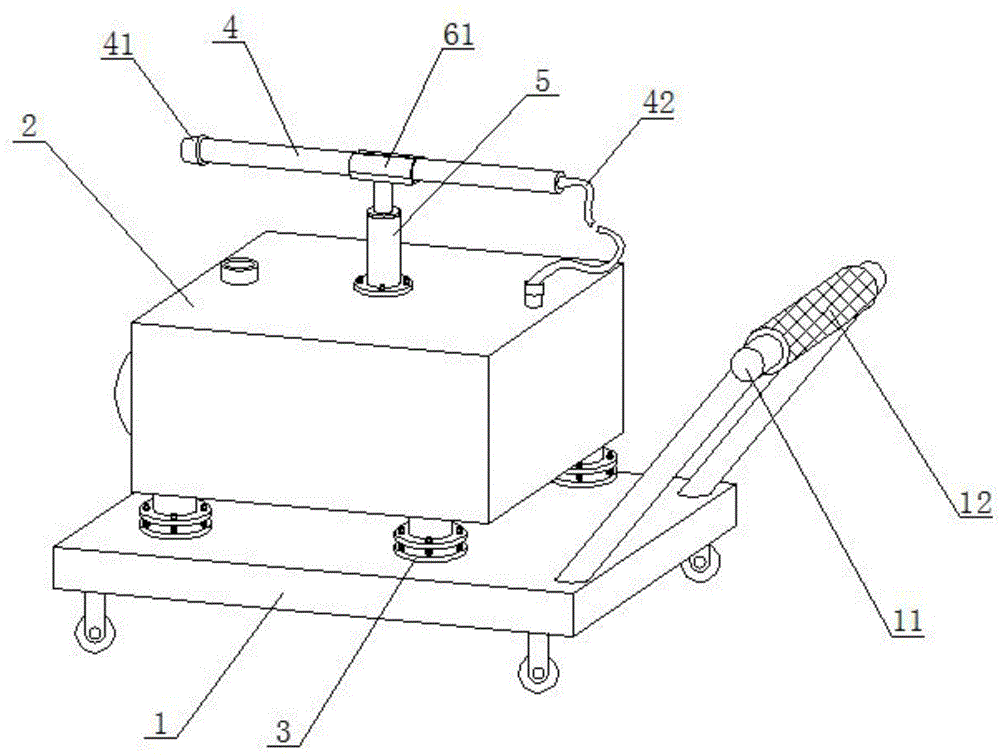

图1为本实用新型的整体结构立体图；

图2为本实用新型的缓冲座与水箱安装结构示意图；

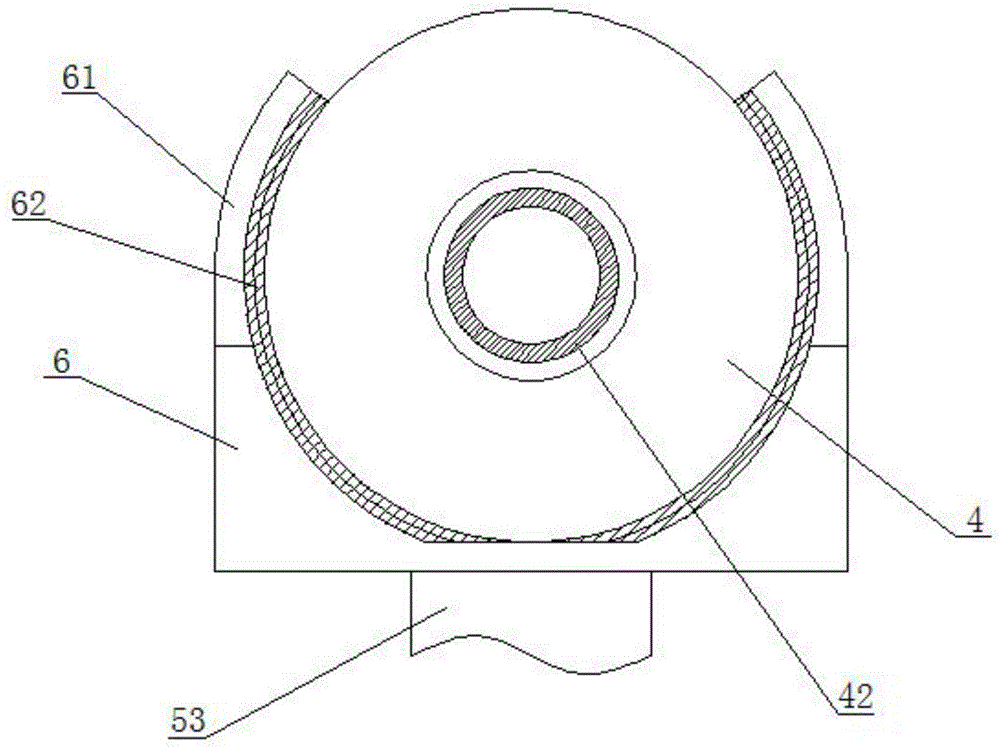

图3为本实用新型的喷雾管与夹板安装结构正视图；

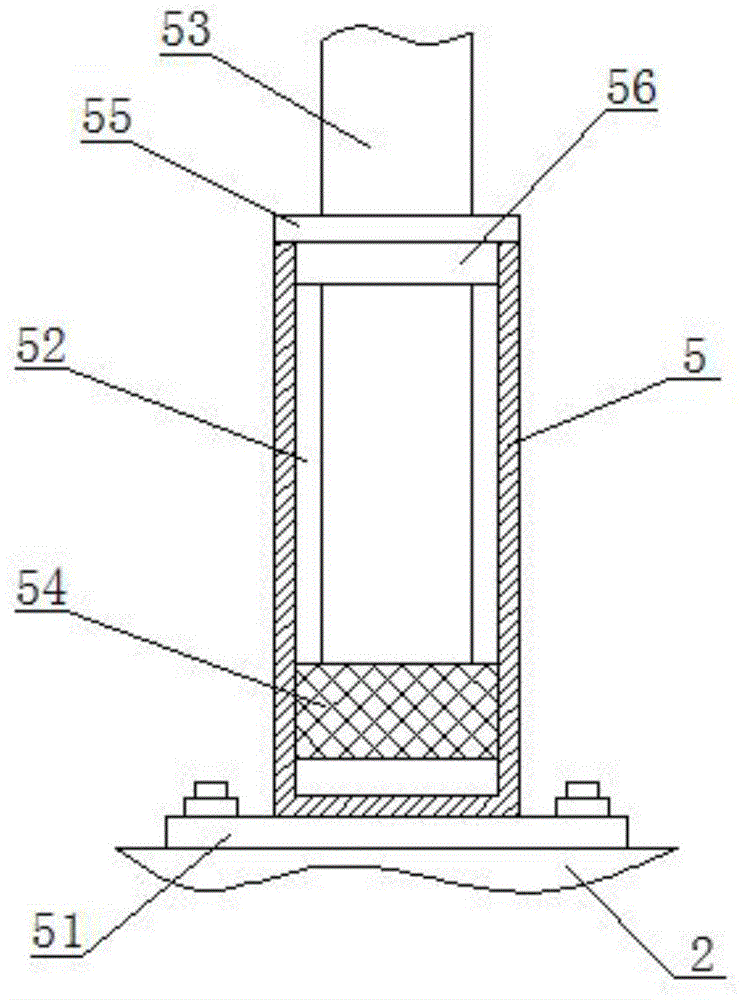

图4为本实用新型的支撑柱与水箱安装结构剖视图；

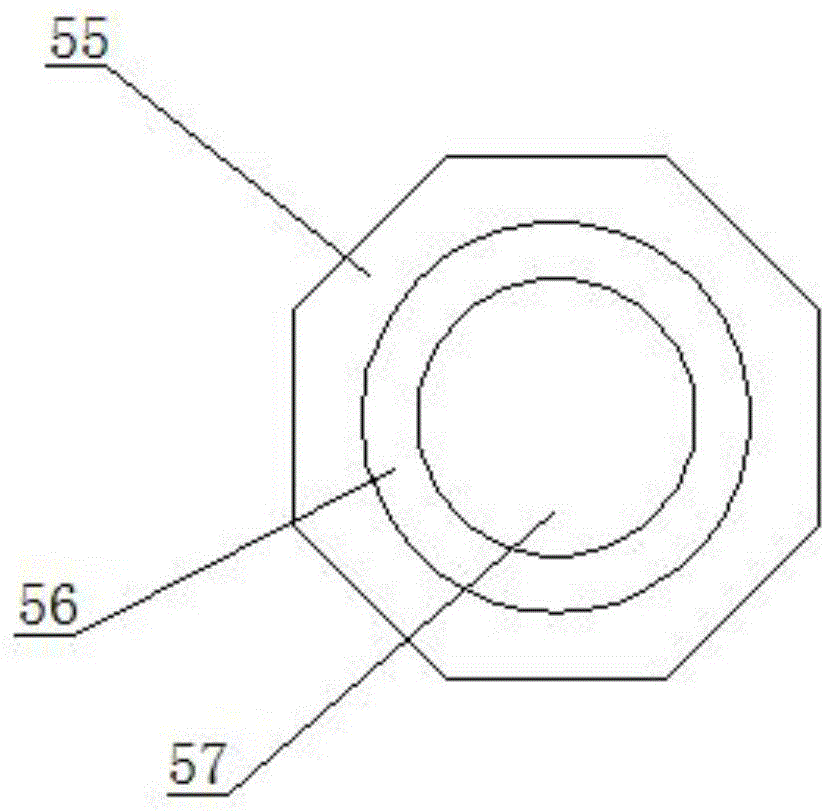

图5为本实用新型的防脱板结构仰视图。

图中标号说明：

1小车、11把手、12防震套、2水箱、3缓冲座、31导杆、32支撑板、33支撑杆、34螺母、35减震弹簧、36防磨垫、4喷雾管、41喷雾头、42软管、5支撑柱、51安装板、52收纳孔、53活动杆、54弹性块、55防脱板、56连接套、57通孔、6夹座、61夹板、62保护垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，一种园林喷雾设备，包括小车1，请参阅图1-5，小车1的底部设有具有减震功能的滚轮，属于现有技术，小车1的表面固定连接有缓冲座3，缓冲座3的数量为四个，缓冲座3的表面固定连接有导杆31，导杆31呈环形等距分布，数量为四个，导杆31的外侧套接有减震弹簧35，在水箱2设置的电机带动搅拌叶工作时，减震弹簧35可以对水箱2工作产生的震动力进行缓冲消除，避免震动力传递到把手11，导杆31的另一端通过螺纹连接有螺母34，螺母34用来固定支撑板32与导杆31的连接位置，导杆31的表面滑动套接有支撑板32，支撑板32的表面固定连接有支撑杆33，支撑杆33的另一端固定连接有水箱2，水箱2设有搅拌叶、加液口和电机等部件，属于现有技术，水箱2的表面通过螺丝连接有安装板51，安装板51的表面固定连接有支撑柱5，支撑柱5的一端开设有收纳孔52，收纳孔52内活动套接有活动杆53，活动杆53具有上下移动和自由旋转的功能，从而使得喷雾头41具有调节高度位置和喷射角度的功能，活动杆53的一端固定连接有夹座6，夹座6的表面固定连接有对称的夹板61，夹板61为弹性钢板制成，便于喷雾管4的装拆，可以将喷雾管4拆下手持进行喷射，使用便利，夹板61之间夹接有喷雾管4，喷雾管4的一端设有喷雾头41，喷雾管4的另一端密封连接有软管42，软管42的一端与水箱2出液口密封连接。

请参阅图2和4，减震弹簧35的两端接触连接有相同结构的防磨垫36，防磨垫36滑动套接在导杆31的表面，防磨垫36的形状为圆柱形，防磨垫36的材质为弹性耐磨橡胶，防磨垫36不仅可以避免减震弹簧35的两端受到磨损，而且具有阻尼的作用，可以避免支撑板32随意的上下移动，活动杆53的另一端固定连接有弹性块54，弹性块54的表面与收纳孔52的内壁接触连接，弹性块54的形状为圆柱形，弹性块54的材质为弹性耐磨橡胶，弹性块54处于压缩弹力的状态，弹力使得活动杆53具有自动定位的功能。

请参阅图1和5，收纳孔52的一端通过螺纹连接有连接套56，连接套56的一端固定连接有防脱板55，连接套56和防脱板55的中心位置开设有通孔57，通孔57的内壁与活动杆53的表面接触连接，通孔57的内径大于活动杆53的外径，连接套56可以避免活动杆53向上脱离出收纳孔52，小车1的表面固定连接有把手11，把手11的表面固定套接有防震套12，防震套12采用材质较软的硅胶制成，设置的防震套12不仅柔软舒适，而且具有缓冲减震的作用。

请参阅图3和5，夹板61的内侧固定连接有保护垫62，保护垫62的一表面与喷雾管4的表面接触连接，保护垫62的材质为弹性橡胶，保护垫62可以避免喷雾管4与夹板61产生磨损，防脱板55的一表面与支撑柱5的一端面接触连接，防脱板55的形状为多边形，防脱板55便于工作人员通过扳手装拆连接套56，便于活动杆53的装拆。

该园林喷雾设备在需要调节喷雾高度时，用手直接向上移动活动杆53，活动杆53向上移动伸出收纳孔52，同时带动弹性块54沿着收纳孔52向上移动，当喷雾高度合适后，弹性块54释放的弹力会自动对活动杆53的伸缩位置进行固定，同时可以旋转活动杆53进行喷雾头41喷射角度的调节，而且在不便于小车1通过的部位，还可以将喷雾管4拆下，使工作人员手持喷雾，设置的支撑柱5和活动杆53便于喷雾头41快速的调节高度位置和喷射角度，而且夹座6便于喷雾管4的装拆，大大的提高了喷雾设备的使用便利性，并且水箱2内组件工作产生的震动力会被缓冲座3进行缓冲消除，不会传递到小车1设置的把手11，可以避免推车的工作人员手动震动力的影响。

以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
