专利权人:熊丙建
专利名称 :一种带活动存放结构的腹腔镜肠阻拦网
专利号 :202021221490.5
项目简介 :腹腔内肠管具有表面光滑、自主蠕动、位置不固定等特点,在行腹腔镜盆腔器官手术时,肠管对手术操作干扰较大。泌尿外科(如膀胱、前列腺)、妇科(子宫、卵巢)、普通外科(乙状结肠、直肠)等器官腹腔镜手术,均在盆腔操作,需要足够的操作空间,腹腔内肠管干扰较大。本发明的目的在于提供一种肠阻拦网,将肠管阻挡于上腹部,减少肠管干扰,更好的显露盆腔手术区域。可明显提高手术进度、缩短手术时间、减少肠管损伤。
为实现上述目的,本发明采用如下技术方案:
腹腔镜肠阻拦网由弹力线编织的多孔弹力网组成,呈长方形结构,长约20cm,可拉伸至约40cm,宽约5cm,可拉伸至10cm;网的四个顶端分别固定一个塑料夹(ABCD),大小约5mm(见图1)。将阻拦网卷成管状置入直径10mm塑料管中,灭菌备用。在手术使用时,将阻拦网通过腹腔镜穿刺通道置入腹腔内。先将手术床调整为头低足高位,把肠管推移至上腹部,在腹腔内展开阻拦网,在腹腔镜下将阻拦网四头的塑料夹ABCD分别夹住腹腔内侧腹膜,AB端位于髂血管上缘水平,CD端位于肝脾下缘水平;AB靠腹后壁,CD靠腹前壁。将手术床调回平卧位,肠管因阻拦网阻挡停留于上腹部,保持手术区域无肠管干扰。完成手术后,依次取下ABCD,自通道取出阻拦网即可。塑料夹咬合面接触腹膜组织少,夹持力适中,对腹膜损伤小。
本发明的有益效果在于:
腹腔镜阻拦网有益效果在于特别适合泌尿外科、妇科以及普通外科等盆腔器官的手术,解决了目前腹腔镜盆腔手术操作中肠管干扰的问题,避免了肠管损伤,有效降低了下肢静脉血栓、脑血管意外等风险。还具有以下特点:1.本阻拦网选材简单,成本低廉,易于制作;2.阻拦网用弹力线制作,编成网格状,自然状态面积约100cm2,因弹力线的伸缩性能,拉伸后面积可达约400cm2,适合各种体型的人使用;3.材质轻柔,对肠管无损伤;4.在气腹作用下,腹腔空间扩大,易于安置和取出;5.塑料夹只夹住少许侧腹膜组织,夹持力适中,对腹膜不会造成明显损伤;6.一次性使用,避免交叉感染。
一种带活动存放结构的腹腔镜肠阻拦网
技术领域
本实用新型涉及医疗辅具技术领域,具体为一种带活动存放结构的腹腔镜肠阻拦网。
背景技术
腹腔镜手术具有创伤小、视野清晰、术后恢复快等优势,已经越来越多的在外科领域广泛应用。腹腔内肠管盘曲于腹腔,因肠管具有表面光滑、自主蠕动、位置不固定等特点,当平卧位时,盆腔低于腹腔水平,肠管因重力作用滑向盆腔,在行腹腔镜盆腔器官如膀胱、前列腺、子宫、直肠等手术时,肠管对手术操作干扰较大。
现有技术当中在手术时,手术医师为暴露手术区域需不断的将肠管向上腹部推移,反复钳夹肠管还有增加肠管损伤的风险。为了方便手术操作,手术医师往往将手术床调整为头低足高位,利用重力作用,将肠管移位于上腹部,以完成手术操作。长时间的头低足高位,病人回心血量增加,头部血管长时间充血,还可能诱发下肢静脉曲血栓、术后头痛甚至心脑血管意外等风险,因此需要研发一种带活动存放结构的腹腔镜肠阻拦网。
实用新型内容
本部分的目的在于概述本实用新型的实施方式的一些方面以及简要介绍一些较佳实施方式。在本部分以及本申请的说明书摘要和实用新型名称中可能会做些简化或省略以避免使本部分、说明书摘要和实用新型名称的目的模糊,而这种简化或省略不能用于限制本实用新型的范围。
鉴于现有中存在的问题,提出了本实用新型。
因此,本实用新型的目的是提供一种带活动存放结构的腹腔镜肠阻拦网,能够实现在进行经腹腔途径的腹腔镜手术时,特别是盆腔器官的手术,利用该本装置,可以将腹腔内肠管阻挡在上腹部,充分暴露手术区域,防止腹腔内肠管对手术的干扰,有利于手术操作,加快手术进度,减少肠管损伤,达到快速完成手术的目的。
为解决上述技术问题,根据本实用新型的一个方面,本实用新型提供了如下技术方案:
一种带活动存放结构的腹腔镜肠阻拦网,其包括塑料管、阻拦网、塑料夹一、塑料夹二、塑料夹三和塑料夹四,所述塑料管内部包覆所述阻拦网,所述阻拦网左顶点开始四个顶点依照顺时针方向依次固定所述塑料夹一、所述塑料夹二、所述塑料夹三和所述塑料夹四。
作为本实用新型所述的一种带活动存放结构的腹腔镜肠阻拦网的一种优选方案,其中:所述塑料管直径可为10mm,长度为25cm。
作为本实用新型所述的一种带活动存放结构的腹腔镜肠阻拦网的一种优选方案,其中:所述阻拦网展开后呈长方体状。
作为本实用新型所述的一种带活动存放结构的腹腔镜肠阻拦网的一种优选方案,其中:所述阻拦网内部可由弹力线编织的多孔弹力网组成,长约20cm,可拉伸至约40cm,宽约5cm,可拉伸至10cm。
与现有技术相比,本实用新型的有益效果是:特别适合泌尿外科、妇科以及普通外科等盆腔器官的手术,解决了目前腹腔镜盆腔手术操作中肠管干扰的问题,避免了肠管损伤,有效降低了下肢静脉血栓、脑血管意外等风险。还具有以下特点:1.本阻拦网选材简单,成本低廉,易于制作;2.阻拦网用弹力线制作,编成网格状,自然状态面积约100cm2,因弹力线的伸缩性能,拉伸后面积可达约400cm2,适合各种体型的人使用;3.材质轻柔,对肠管无损伤;4.在气腹作用下,腹腔空间扩大,易于安置和取出;5.塑料夹只夹住少许侧腹膜组织,夹持力适中,对腹膜不会造成明显损伤;6.一次性使用,避免交叉感染。
附图说明
为了更清楚地说明本实用新型实施方式的技术方案,下面将结合附图和详细实施方式对本实用新型进行详细说明,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施方式,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还可以根据这些附图获得其它的附图。其中:

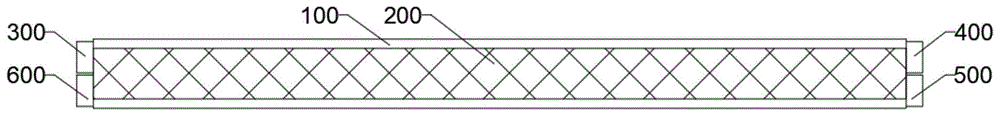

图1为本实用新型阻拦网卷成管状置入塑料管中的结构示意图;

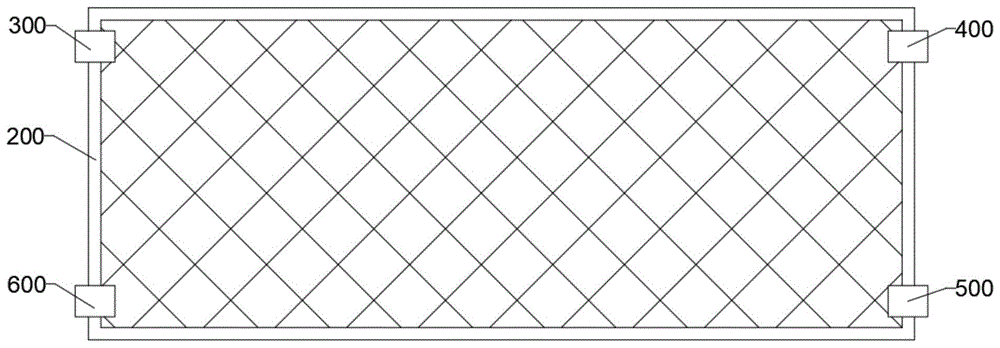

图2为本实用新型阻拦网展开后结构示意图;
图中:塑料管100、阻拦网200、塑料夹一300、塑料夹二400、塑料夹三500、塑料夹四600。
具体实施方式
为使本实用新型的上述目的、特征和优点能够更加明显易懂,下面结合附图对本实用新型的具体实施方式做详细的说明。
在下面的描述中阐述了很多具体细节以便于充分理解本实用新型,但是本实用新型还可以采用其他不同于在此描述的其它方式来实施,本领域技术人员可以在不违背本实用新型内涵的情况下做类似推广,因此本实用新型不受下面公开的具体实施方式的限制。
其次,本实用新型结合示意图进行详细描述,在详述本实用新型实施方式时,为便于说明,表示器件结构的剖面图会不依一般比例作局部放大,而且所述示意图只是示例,其在此不应限制本实用新型保护的范围。此外,在实际制作中应包含长度、宽度及深度的三维空间尺寸。
为使本实用新型的目的、技术方案和优点更加清楚,下面将结合附图对本实用新型的实施方式作进一步地详细描述。
本实用新型提供如下技术方案:一种带活动存放结构的腹腔镜肠阻拦网,在使用过程中,在进行经腹腔途径的腹腔镜手术时,特别是盆腔器官的手术,利用该本装置,可以将腹腔内肠管阻挡在上腹部,充分暴露手术区域,防止腹腔内肠管对手术的干扰,有利于手术操作,加快手术进度,减少肠管损伤,达到快速完成手术的目的。
请参阅图1与图2,包括塑料管100、阻拦网200、塑料夹一300、塑料夹二400、塑料夹三500和塑料夹四600;
请再次参阅图1与图2,塑料管100内部包覆阻拦网200,具体的,塑料管100直径可为10mm,长度为25cm,阻拦网200左顶点开始四个顶点依照顺时针方向依次固定塑料夹一300、塑料夹二400、塑料夹三500和塑料夹四600,阻拦网200展开后呈长方体状,阻拦网200内部可由弹力线编织的多孔弹力网组成,长约20cm,可拉伸至约40cm,宽约5cm,可拉伸至10cm。
在具体的使用过程中,当需要本实用新型在使用之前,先将阻拦网200卷成管状置入塑料管100中,灭菌备用;在手术使用时,将阻拦网200通过腹腔镜穿刺通道置入患者腹腔内,先将手术床调整为头低足高位,把肠管推移至上腹部,在腹腔内展开阻拦网200后,在腹腔镜下将阻拦网200四头的塑料夹一300、塑料夹二400、塑料夹三500和塑料夹四600分别夹住腹腔内侧腹膜,塑料夹一300和塑料夹二400位于髂血管上缘水平,塑料夹三500和塑料夹四600位于肝脾下缘水平;塑料夹一300和塑料夹二400靠腹后壁,塑料夹三500和塑料夹四600靠腹前壁,再将手术床调回平卧位,肠管因阻拦网200阻挡停留于上腹部,保持手术区域无肠管干扰。完成手术后,依次取下塑料夹一300、塑料夹二400、塑料夹三500和塑料夹四600,最后由自通道取出阻拦网200即可。本装置的塑料夹一300、塑料夹二400、塑料夹三500和塑料夹四600咬合面接触腹膜组织少,夹持力适中,对腹膜损伤小。
虽然在上文中已经参考实施方式对本实用新型进行了描述,然而在不脱离本实用新型的范围的情况下,可以对其进行各种改进并且可以用等效物替换其中的部件。尤其是,只要不存在结构冲突,本实用新型所披露的实施方式中的各项特征均可通过任意方式相互结合起来使用,在本说明书中未对这些组合的情况进行穷举性的描述仅仅是出于省略篇幅和节约资源的考虑。因此,本实用新型并不局限于文中公开的特定实施方式,而是包括落入权利要求的范围内的所有技术方案。
