专利权人:熊丙建
专利名称 :腹腔镜多功能吸引器
专利号 :202020515390.7
项目简介 :本实用新型的目的在于提供一种腹腔镜吸引器,通过对吸引器吸液端的改进,术中在不更换器械的情况下,既能快速吸引创面积血,又能较好的托举器官或肿瘤,还能协助进行分离、钳夹,达到快速切除器官或肿瘤,在较短时间内完成手术,减少出血、缩短手术时间。特别是泌尿外科腹腔镜下肾部分切除、肾上腺肿瘤切除等手术时,可明显提高手术进度、缩短手术时间。
为实现上述目的,本发明采用如下技术方案:
腹腔镜多功能吸引器由两个通道组成,上部分为器械通道,下部分为吸引通道,两个通道直径分别约4mm,能顺利通过通用的10mmTrocar穿刺孔。上部分器械通道可正常安装及拆卸内芯;内芯头端设计与普通分离钳形状相似,前端改为中空的钝头管腔状,分为对称的两叶,钳叶张开时与器官或肿瘤接触面积增大,托举时不容易滑脱,钝头不增加组织、血管的损伤风险,还可进行钳夹、分离协助暴露;闭合时形成中空的管腔并与吸引通道衔接,尾端外接负压吸引器,按压吸引开关随时吸出积血或积液,保持手术区域视野清晰,提高手术效率。
多功能吸引器器械通道近端与操作手柄卡口连接,可自由安装及拆卸;吸引通道近端采用下端开口,外接负压接吸器,不影响手柄活动及手指动作;通过弹簧开关调节负压及液体吸出。
本发明的有益效果在于:
对器械头端进行了创新设计,既发挥了吸引器的作用,又保留了分离钳的功能。术者在吸引积血的同时,不用更换器械就能显露操作区域、分离重要血管区域、托举器官或肿瘤,保证手术视野清晰,不影响同时进行的切除、止血等手术操作,保证手术的顺利进行,缩短手术时间。特别适合无辅助下单人操作的腹腔镜肾部分切除术、肾上腺肿瘤切除及其他比较复杂的腹腔镜手术中应用。本专利已做出器械样品,临床初步试用效果良好。
腹腔镜多功能吸引器
技术领域
本实用新型涉及医疗器械技术领域,具体为腹腔镜多功能吸引器。
背景技术
医疗器械是指直接或者间接用于人体的仪器、设备、器具、体外诊断试剂及校准物、材料以及其他类似或者相关的物品,包括所需要的计算机软件,医疗器械行业涉及到医药、机械、电子、塑料等多个行业,是一个多学科交叉、知识密集、资金密集的高技术产业,而腹腔镜手术具有切口小、视野清晰、术后恢复快等优势,与传统开放手术相比,治疗效果相同,得到更多医生及患者的青睐,已经在各外科专业广泛的应用,普通腹腔镜多为单人扶镜、单人操作,只需建立3个Trocar操作孔,分离、切除、钳夹、吸引、挑拔、托举等动作均由术者一个人完成,在泌尿外科肿瘤中肾癌占较大比重,随着手术技术的提高和对保留肾脏功能的日益重视,T1期肾癌越来越多选择保留肾部位的肾肿瘤剜除术或肾部分切除术,手术中在阻断肾动脉或零缺血状态下行肾肿瘤剜除术,创面仍然会有渗血,出血偏多时,术者需一边用吸引器吸引一边完成肿瘤剜除、肾部分切除及创面缝合,术中间断吸引可保持视野清晰,保证切除范围精准,达到完整切除肿瘤目的;
肿瘤多呈球形,吸引器头端光滑,与组织有效接触面积有限,利用现有的腹腔镜吸引器托举肿瘤时容易出现滑脱,基底显露及深部操作比较困难,创面持续渗血又不利于肿瘤基底部显露,需要频繁更换吸引器、分离钳,有时术者被迫临时增加1个操作孔,在助手协助下才能更好的暴露及完成手术,必然增加了手术创伤、出血量,手术时间及肾热缺血时间延长,肾损害加重。
实用新型内容
本实用新型的目的在于提供腹腔镜多功能吸引器具有协助进行分离、钳夹、较短时间内完成手术、减少出血、缩短手术时间、明显提高手术进度、操作简便的优点,解决了现有技术中的问题。
为实现上述目的,本实用新型提供如下技术方案:腹腔镜多功能吸引器,包括吸引通道和器械通道,所述器械通道直径五毫米,吸引通道直径约为三毫米,所述器械通道左端通过卡件安装有吸引器头端,所述吸引器头端内部右端通过卡件固定有器械内芯,所述器械通道右侧设有吸引通道出口,所述吸引通道出口与器械通道为一体成型,所述吸引通道内侧开设有通道,所述吸引通道出口左侧上方设有吸引开关,所述吸引开关左面与吸引通道出口之间设有弹簧,所述通道内部与吸引开关对应处设有阻塞阀,所述器械通道顶部表面右侧开设有清洗口,所述清洗口处设有塞子,所述器械通道右端下方设有手柄,所述器械通道下方开设有吸引通道。
优选的,所述吸引通道与器械通道通过紧密焊接连接在一起。
优选的,所述器械通道顶部和左面均与器械内芯对应开设有凹槽,所述器械通道顶部凹槽开口大于器械内芯右面面积,所述器械通道2左面凹槽开口面积小于器械内芯右面面积,所述器械内芯可在凹槽内器械通道内活动。
优选的,通道左右两面与阻塞阀均对应开设有阻塞阀凹槽,所述阻塞阀凹槽大于阻塞阀,所述阻塞阀左侧设有中空阀,所述阻塞阀与中空阀固定在一起,所述中空阀与吸引开关固定在一起。
优选的,所述手柄为与器械通道为活动连接,且最大旋转角度为四十五度,所述手柄与器械内芯通过钛合金杆连接。
优选的,所述吸引器头端中间开设有分为上下两部,所述吸引器头端下部顶部中间开设有凹槽,所述凹槽与吸引通道对应放置,吸引器头端上部和下部为活动连接。
与现有技术相比,本实用新型的有益效果如下:本腹腔镜多功能吸引器在使用过程中,术者在吸引积血的同时,不用更换器械就能显露操作区域、分离重要血管区域、托举器官或肿瘤,保证手术视野清晰,不影响同时进行的切除、止血等手术操作,保证手术的顺利进行,缩短手术时间,特别适合泌尿外科腹腔镜下肾部分切除术、肾上腺肿瘤切除及其他腹腔镜手术中应用。
附图说明

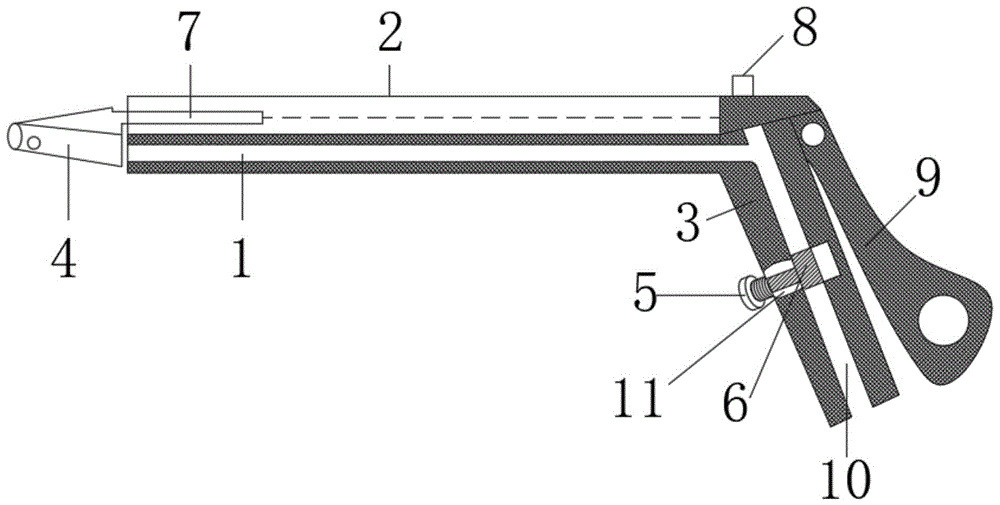

图1为本实用新型腹腔镜多功能吸引器的侧视结构示意图;

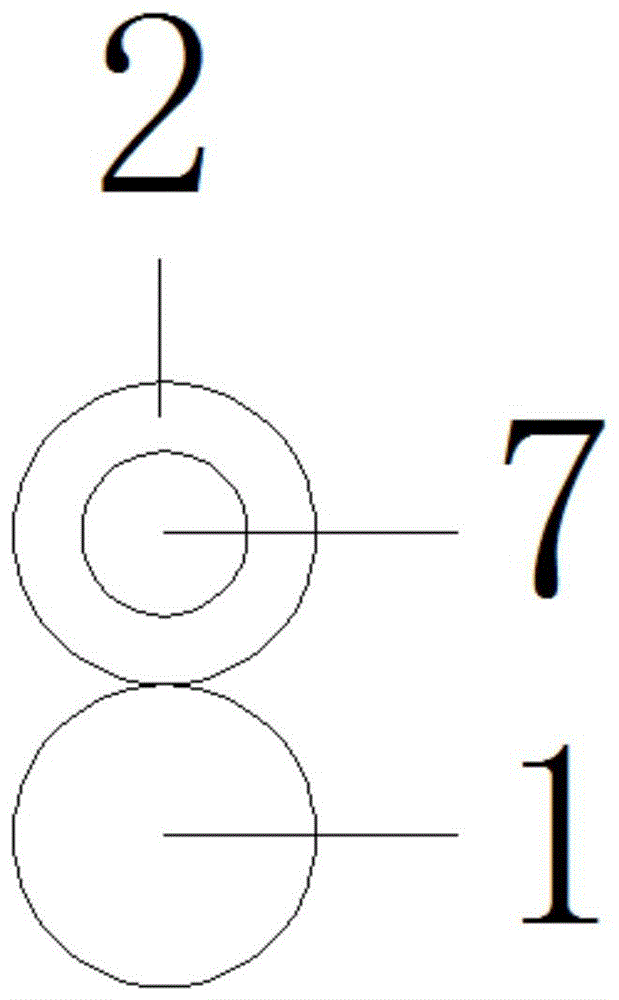

图2为本实用新型腹腔镜多功能吸引器的后视结构示意图;
图3为本实用新型腹腔镜多功能吸引器的竖向局部剖视结构示意图;

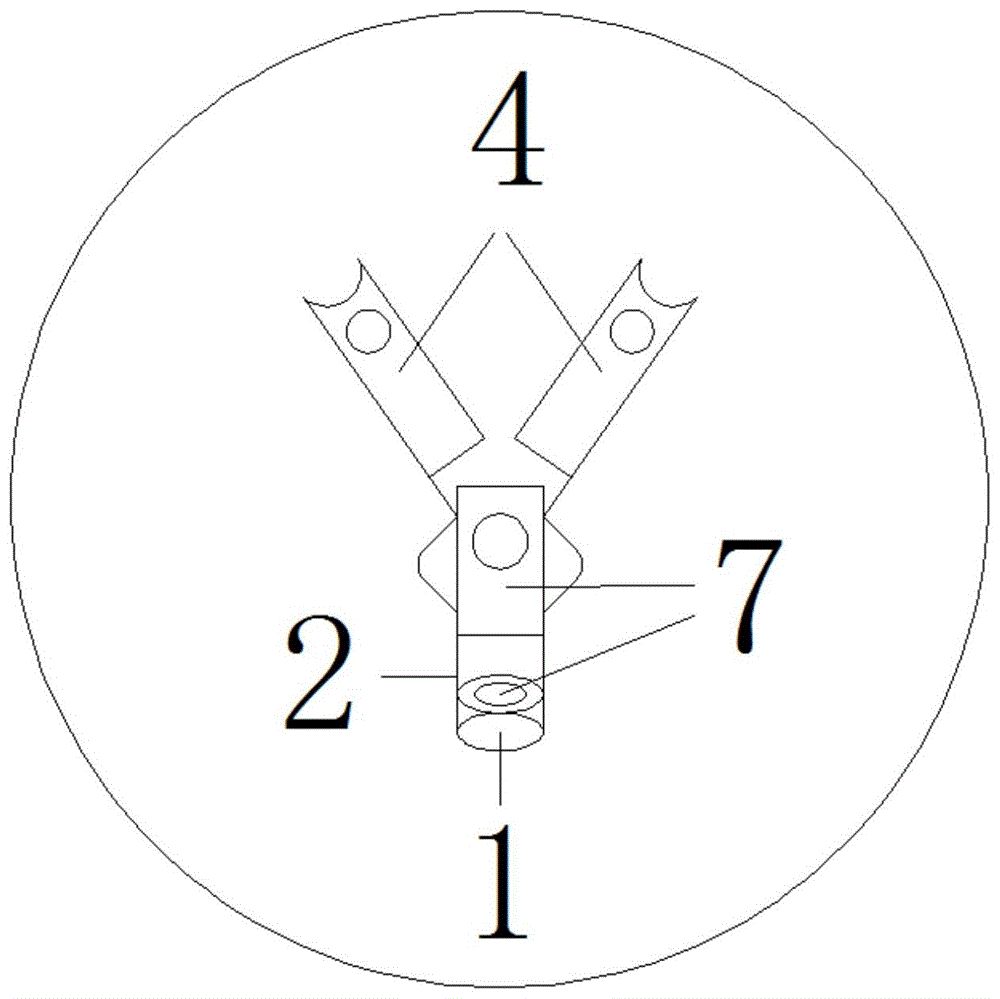

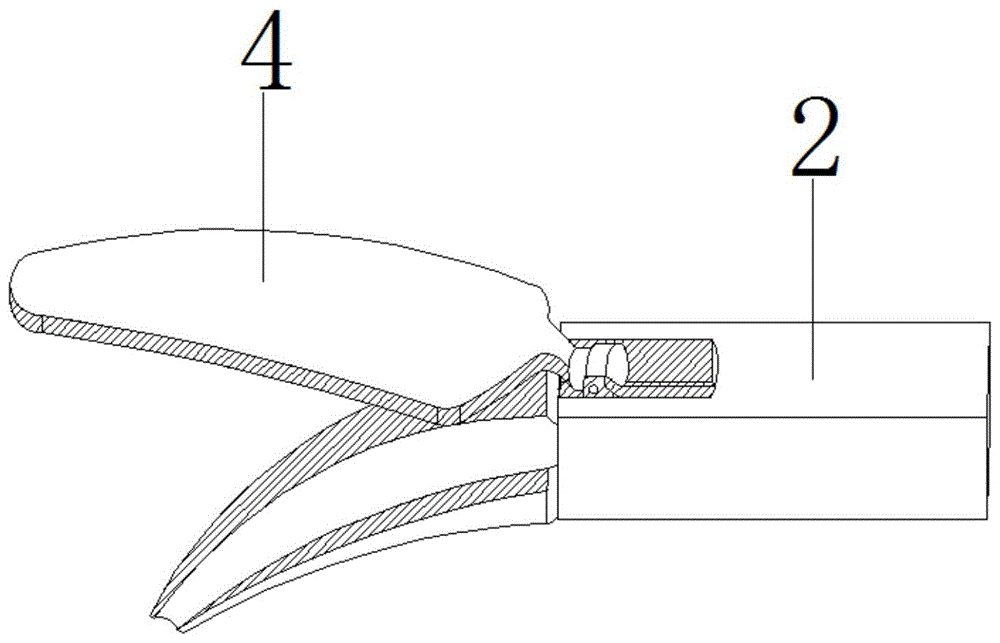

图4为本实用新型腹腔镜多功能吸引器的吸引器头端示意图;

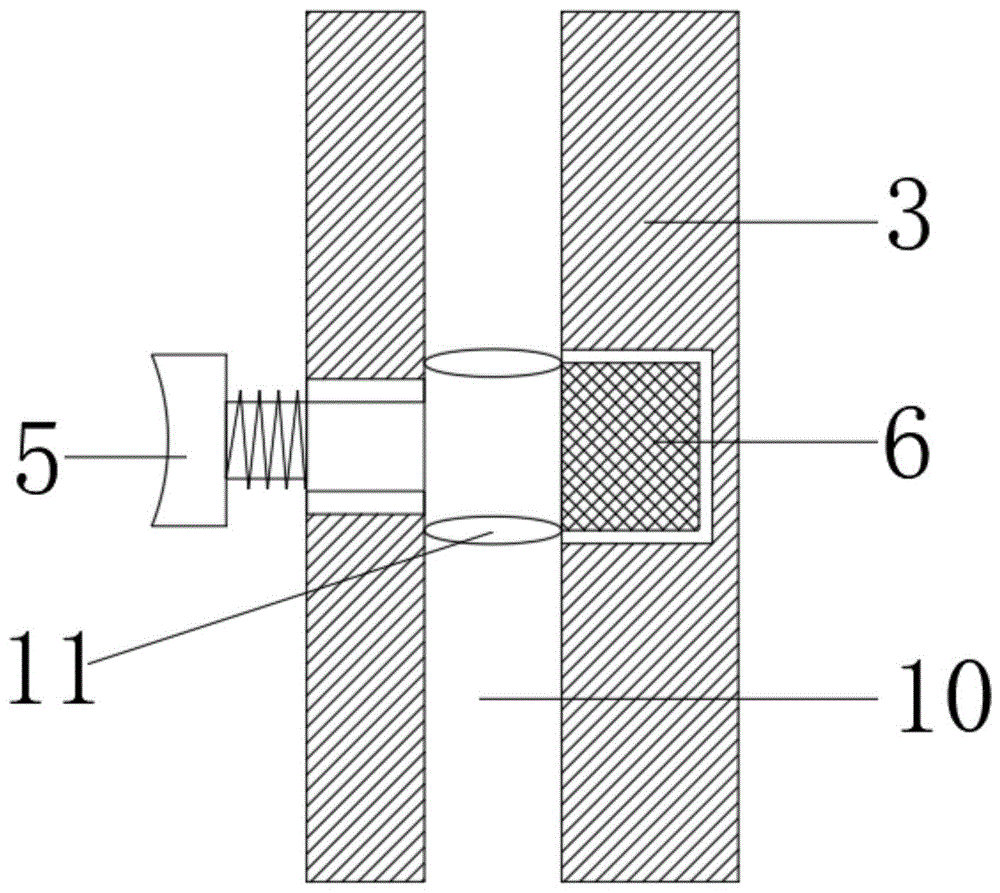

图5为本实用新型腹腔镜多功能吸引器的吸引开关按下状态示意图。
图中标注说明:1、吸引通道;2、器械通道;3、吸引通道出口;4、吸引器头端;5、吸引开关;6、阻塞阀;7、器械内芯;8、清洗口;9、手柄、10通道、11中空阀。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例,基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
在本实用新型的描述中,需要理解的是,术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。
实施例1:
请参阅图1、2、3、4,腹腔镜多功能吸引器,包括吸引通道1和器械通道2,器械通道2直径五毫米,吸引通道1直径约为三毫米,器械通道2左端通过卡件安装有吸引器头端4,吸引器头端4中间开设有分为上下两部,吸引器头端4下部顶部中间开设有凹槽,凹槽与吸引通道1对应放置,吸引器头端4上部和下部为活动连接,吸引器头端4内部右端通过卡件固定有器械内芯7,器械通道2右侧设有吸引通道出口3,吸引通道出口3与器械通道2为一体成型,吸引通道1内侧开设有通道10,吸引通道1与器械通道2通过紧密焊接连接在一起,器械通道2顶部和左面均与器械内芯7对应开设有凹槽,器械通道2顶部凹槽开口大于器械内芯7右面面积,器械通道2左面凹槽开口面积小于器械内芯7右面面积,器械内芯7可在凹槽内器械通道2内活动;
具体的:通过吸引器头端4进行开合和吸出血液,方便血液的吸取,采用器械内芯7和器械通道2,方便吸引器头端4的活动和固定,方便拆装,采用吸引通道出口3和通道10方便外接负压吸引管。
实施例2:
请参阅图1、5,腹腔镜多功能吸引器,包括吸引通道出口3,吸引通道出口3左侧上方设有吸引开关5,吸引开关5左面与吸引通道出口3之间设有弹簧,通道10内部与吸引开关5对应处设有阻塞阀6,器械通道2顶部表面右侧开设有清洗口8,清洗口8处设有塞子,器械通道2右端下方设有手柄9,器械通道2下方开设有吸引通道1,通道10左右两面与阻塞阀6均对应开设有阻塞阀6凹槽,阻塞阀6凹槽大于阻塞阀6,阻塞阀6左侧设有中空阀11,阻塞阀6与中空阀11固定在一起,中空阀11与吸引开关5固定在一起,手柄9为与器械通道2为活动连接,且最大旋转角度为四十五度,手柄9与器械内芯7通过钛合金杆连接;
具体的,通过吸引开关5进行控制通道10的闭合和打开,方便使用,采用阻塞阀6进行密封通道10,保证通道10开关的控制,采用手柄9进行连接器械内芯7,方便控制吸引器头端4的张开和闭合。
工作原理:本实用新型腹腔镜多功能吸引器,通道10外接负压吸引管,此时通道10内部产生吸力,当需要使用时,将器械内芯7固定在器械通道2内,因为器械通道2顶部凹槽大于器械内芯7,器械通道2左面小于器械内芯7,在安装器械内芯7时,只需要将器械内芯7从器械通道2顶部固定在器械通道2内即可,此时吸引器头端4固定完成。通过活动手柄9,带动器械内芯7,带动吸引器头端4的开合,完成钳夹、分离等功能。当需要吸引时,握住手柄9,手柄9通过钛合金杆带动器械内芯7,器械内芯7带动吸引器头端4闭合,将吸引器头端4放在渗血处,按压吸引开关5,阻塞阀6进入阻塞阀6凹槽内,中空阀11进入通道10内,空气流通,血液通过吸引器头端4进入吸引通道1内,吸引通道1将血液排到通道10内;而当需要停止吸血时,松开吸引开关5,吸引开关5被弹簧弹回,吸引开关5带动中空阀11回到原位,中空阀11带动阻塞阀6恢复原位,通道10封闭。而手术结束后,将负压吸引管断开,将清洗口8处的塞子去掉,器械内芯7从器械通道2内拆卸取出,用高压水枪从清洗口8内高压注入清水,进行清洗即可。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型;因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内,不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
