一种洗涤型空气净化消毒机
技术领域

本发明涉及空气净化器装置技术领域，尤其涉及一种洗涤型空气净化消毒机。

背景技术

空气净化器又称“空气清洁器”、空气清新机、净化器，是指能够吸附、分解或转化各种空气污染物(一般包括PM2.5、粉尘、花粉、异味、甲醛之类的装修污染、细菌、过敏原等)，有效提高空气清洁度的产品。

目前市场上的空气净化器，全部是过滤式空气净化器。空气净化器吸入空气，空气通过滤芯过滤得到净化后排出。

然而，过滤式空气净化器存在一定的缺点，主要在于：滤芯对空气流通的阻力太大，流通空气的流量受限，因而只能做小设备，应用于小空间；另外，滤芯污染严重、更换频繁，更换滤芯时容易传热疾病，滤芯过滤截留的尘埃及细菌、病毒不能被杀灭，有很长的存活期，有传播疾病的危险。综上所述，有待发明一种无滤芯的，有消毒作用的空气净化器。

发明内容

本发明提供一种洗涤型空气净化消毒机，解决了现有空气净化器空气流通量小的问题。

为达到以上目的，本发明采取的技术方案是：

一种洗涤型空气净化消毒机，包括壳体，所述壳体包括壳体底座、壳体中段和封头，所述壳体底座内设置有液体箱，所述壳体底座上设置有用于给液体箱加液的加液口；所述壳体中段内设置有至少一组净化装置，所述净化装置包括至少一组喷雾装置和至少一组丝网，其中，所述丝网设置于所述喷雾装置上方，所述丝网为多层级褶皱结构；所述液体箱连接液体泵，所述液体泵通过输液管与所述喷雾装置相连，所述壳体中段下端设置有进风口，所述封头上部设置有出风口，所述液体箱中的液体经液体泵抽出，经输液管由喷雾装置雾化后与进风口进入的空气中的尘埃、雾沫交融，交融后尘埃、雾沫微粒的体积质量增大，沉降下落至液体箱，由排污口排出，在喷雾洗涤中漏网的空气中的尘埃、雾沫随气流进入丝网中，与丝网表面的水膜撞击后交融，被吸附成液滴下落，经过喷雾洗涤和丝网洗涤后的净化空气由出风口排出，吸附尘埃和雾沫的液体由排污口排出。

优选地，所述壳体底座的底板为倾斜底板，向排污口侧倾斜。

优选地，所述壳体底座侧面设置有液位计。

优选地，所述输液管设置于所述壳体外部，一端与同样设置在所述壳体外部的液体泵相连，另一端贯穿所述壳体与壳体内部的喷雾装置相连。

优选地，所述进风口通过风管与设置于所述壳体外部的风机相连。

优选地，所述输液管设置于壳体内部，一端与同样设置在所述壳体内部的液体泵相连，另一端直接与所述壳体内部的喷雾装置相连。

优选地，所述出风口处设置有风机使装置内呈吸风负压。

优选地，所述壳体的底部设置有万向轮。

本发明的有益效果在于：

本发明采用喷雾洗涤和丝网吸附洗涤相结合的方式进行空气净化消毒，在去除空气中系带的尘埃、雾沫、雾霾微粒的同时，能够瞬间杀灭附着其上的细菌和病毒，解决了传统空气净化器无法杀灭细菌病毒的问题；

本发明采用喷雾洗涤加丝网洗涤的方法进行高效洗涤，洗涤中的气流的合理流速，使丝网分离的液滴自然流下，保持丝网的足够的孔隙率，解决了空气阻力大，导致空气流通量太小的问题；

本发明采用新式结构，去除了滤芯，解决了频繁更换滤芯问题。

附图说明

为了更清楚的说明本发明的实施例或现有技术的技术方案，下面将对实施例或现有技术描述中所需要使用的附图做一简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明实施例1结构示意图。

图2为本发明实施例2结构示意图。

图3为本发明实施例3结构示意图。

附图标号说明：

1、壳体底座；2、壳体中段；3、封头；4、加液口；5、液位计；6、液体泵；7、输液管；8、喷雾装置；9、进风口；10、丝网；11、出风口；12、风管；13、风机；14、排污口；15、万向轮。

具体实施方式

需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本发明。

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。以下对至少一个示例性实施例的描述实际上仅仅是说明性的，决不作为对本发明及其应用或使用的任何限制。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明提供一种技术方案：一种洗涤型空气净化消毒机，包括壳体，壳体包括壳体底座1、壳体中段2和封头3，壳体底座1内设置有液体箱，壳体底座1上设置有用于给液体箱加液的加液口4，壳体底座1的底板为倾斜底板，向排污口14侧倾斜，壳体底座1侧面设置有液位计5。壳体中段2内设置有至少一组净化装置，净化装置包括至少一组喷雾装置8和至少一组丝网10，其中，丝网10设置于喷雾装置8上方，丝网10为多层级褶皱结构；液体箱连接液体泵6，液体泵6通过输液管7与喷雾装置8相连，壳体中段2下端设置有进风口9，封头3上部设置有出风口11，液体箱中的液体经液体泵6抽出，经输液管7由喷雾装置8雾化后与从进风口进入的空气中的尘埃、雾沫交融，交融后尘埃、雾沫微粒的体积质量增大，沉降下落至液体箱，由排污口14排出。在喷雾洗涤中漏网的空气中的尘埃、雾沫随气流进入丝网迷宫中，与丝网巨大表面积的水膜撞击、交融，被吸附，成液滴下落。经过喷雾洗涤和丝网洗涤后的净化空气由出风口排出，吸附尘埃和雾沫的液体由排污口14排出。因为细菌和病毒是吸附于空气中的尘埃、雾沫之上的，所以消除了空气中的尘埃和雾沫，就是消除了空气中的细菌和病毒。

当本发明为大型场所供风时，输液管7设置于壳体外部，一端与同样设置在壳体外部的液体泵6相连，另一端贯穿壳体与壳体内部的喷雾装置8相连。进风口9通过风管12与设置于壳体外部的风机13相连。

当本发明为小型场所供风时，输液管7设置于壳体内部，一端与同样设置在壳体内部的液体泵6相连，另一端直接与壳体内部的喷雾装置8相连。出风口11处设置有风机13使装置内呈吸风负压，壳体的底部设置有万向轮15。

本发明用喷雾洗涤和丝网洗涤相结合的方式进行空气的高效净化消毒。原理是：含有尘埃、雾沫、雾霾等细小微粒的空气，及附着在微粒上的细菌、病毒，随空气被风机13，经过风管12吹入装置的壳体底座1内；与喷雾装置8喷出的密集的工作水雾(根据用途不同有：普通水雾、消毒水雾或化学水雾)接触，空气中的微粒与密集的水雾颗粒碰撞、结合，微粒被工作水雾(或消毒水雾)包围，体积增大，随气流流动，进入具有多层级褶皱表面的丝网10，不断碰撞接触丝网的表面，空气中被水雾包围的微粒，及少量在喷雾洗涤过程“漏网”未与水雾碰撞的颗粒，都在丝网10中被碰撞、吸附，融入丝网表面的水膜，成为液滴流下。气流通过丝网10的表面吸附、洗涤，分离液滴后，排出的是洁净空气。如此，空气中尘埃、雾沫、雾霾微粒，以及附着其上的细菌、病毒，都随微粒的分离而融入工作水中。而细菌、病毒在先被消毒水雾碰撞、包围(用消毒水作工作水时)，后被丝网的巨大表面碰撞、吸附、洗涤融入消毒水膜的过程中被彻底杀灭。通过丝网吸附洗涤的空气，是不含(或很少)尘埃、不含(或很少)细菌病毒、也不含水雾的干净空气。本装置的液体箱内的工作水需要定时或不定时的添加及更换。添加、更换工作水，可以在洗涤器运行过程中进行，也可以在停机后进行。停机后，关闭主管上的阀门，打开支管阀门，开泵排水，排尽后再加入新鲜工作水。

用普通水作工作水时，本装置用于除尘埃、除雾沫、除雾霾，净化空气；增湿降温；也可用于工业生产中除面粉粉尘、化工产品粉尘、防腐除锈粉尘、纤维尘埃等。用消毒水作工作水时，本装置用于空气的灭菌、杀病毒。用碱水作工作水时，本装置可以用于除酸雾、除硫化氢等有毒气体。用不同化学品溶液作工作水时，可以用于吸附、回收工业生产尾气中有用的化合物；或吸附清除尾气中的有害化学成分。用回收的剪碎的花卉浸泡水作工作水，可使洗涤机排出的循环空气既加湿、降温，又含自然香。

本发明将工业中通常应用的喷雾除尘技术、微流除雾技术、气体洗涤技术相结合，发明了适用于中央空调的大流量空气循环洗涤消毒的“洗涤型空气净化消毒机”。本装置适用于机场、车站、医院、宾馆、大楼等建筑的中央空调循环返气的净化消毒，保证中央空调输出的空气洁净无毒。

本装置的材料可以用不锈钢、塑料板制作。

实施例1

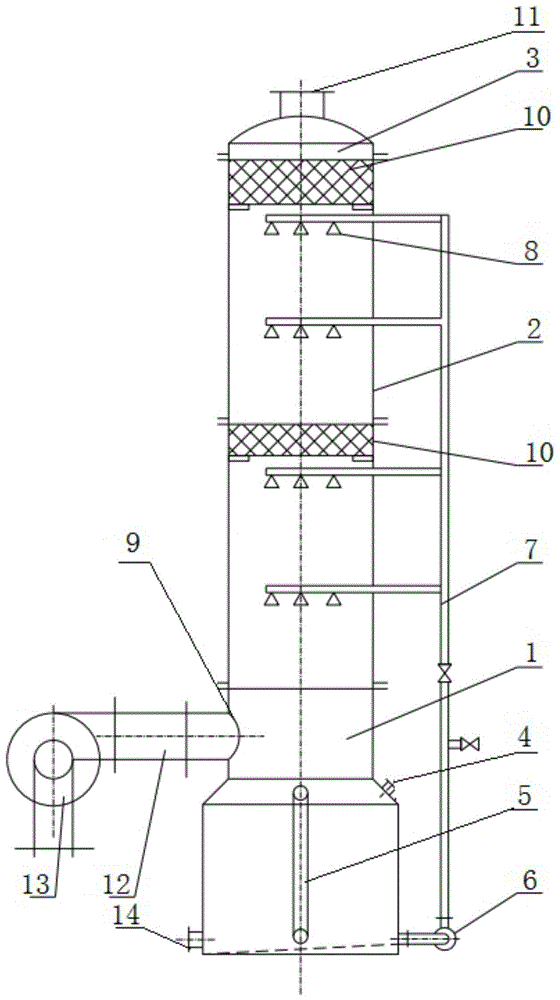

一种洗涤型空气净化消毒机，其结构如图1所示，包括壳体，壳体包括壳体底座1、壳体中段2和封头3。壳体底座1设置有加液口4，为装置加液。壳体底座1侧面设置有液位计5，用于观察工作水的水位。壳体底座1的下部设有排污口14，壳体底座1的底板为倾斜底板，向排污口14侧倾斜，在排进工作水后通过排污口14清理液体箱。壳体底座1内设置有液体箱，液体箱通过设置于液体箱外的液体泵6和输液管7与喷雾装置8相连。输液管7从壳体外伸入，输液管7的固定法兰与壳体管口的法兰相接，被壳体法兰固定。输液管7上设有支管，输液管7和支管都设有阀门，关闭输液管7的阀门，打开支管阀门，可以将液体箱的水通过支管往外排出。液体箱加液或换液，可以在停机时进行，也可以在运行时，控制两个阀门的开启程度进行。壳体中段2下端设置有进风口9，进风口9通过风管12与设置于壳体外部的风机13相连。壳体内设置有两组喷雾装置8和一组丝网10，两组喷雾装置8上方设置有一组丝网10。丝网10为多层级褶皱结构，设置于壳体中段2的凸缘上。封头3上部设置有出风口11，液体箱中的液体依次流经液体泵6、输液管7和喷雾装置8，自喷雾装置8喷出后下落至液体箱，形成液体循环。

本实施例适用于需要大风量的室内空气的循环消毒，如机场、车站、医院、宾馆、礼堂、大楼等用中央空调的地方。

实施例2

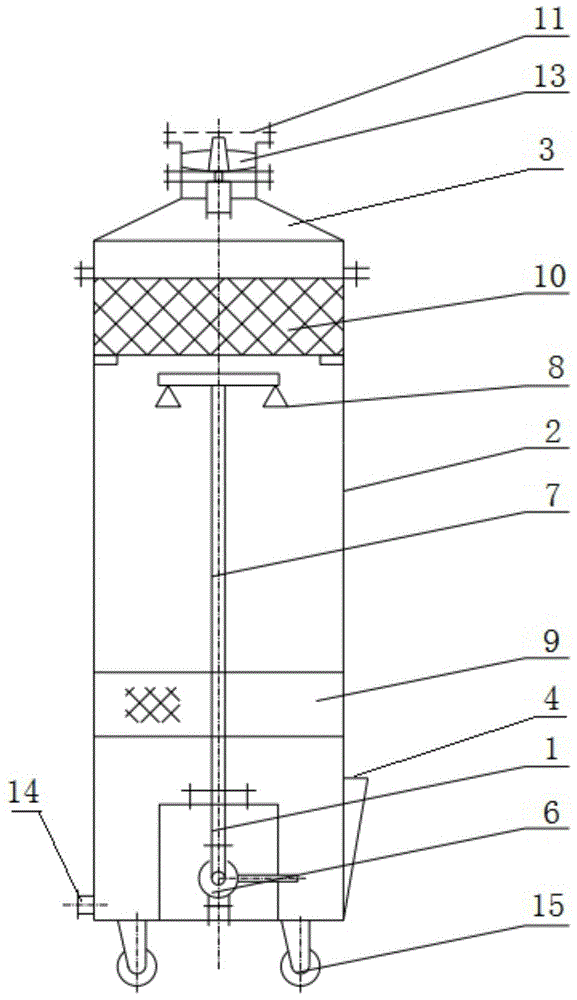

一种高效洗涤型空气净化消毒机，其结构如图2所示，包括壳体，壳体包括壳体底座1、壳体中段2和封头3。壳体底座1设置有加液口4，为装置加液。壳体底座1侧面设置有液位计5，用于观察工作水的水位。壳体底座1的下部设有排污口14，壳体底座1的底板为倾斜底板，向排污口14侧倾斜，在排尽工作水后通过排污口14清理液体箱。壳体底座1内设置有液体箱，液体箱通过设置于液体箱外的液体泵6和输液管7与喷雾装置8相连。输液管7从壳体外伸入，输液管7的固定法兰与壳体管口的法兰相接，被壳体法兰固定。输液管7上设有支管，输液管7和支管都设有阀门，关闭输液管7的阀门，打开支管阀门，可以将液体箱的水通过支管往外排出。液体箱加液或换液，可以在停机时进行，也可以在运行时，控制两个阀门的开启程度进行。壳体中段2下端设置有进风口9，进风口9通过风管12与设置于壳体外部的风机13相连。壳体内设置有四组喷雾装置8和两组丝网10，每两组喷雾装置8上方设置有一组丝网10。丝网10为多层级褶皱结构，设置于壳体中段2的凸缘上，中部丝网与顶层丝网设计有所不同，中部丝网的淋水流量大，孔隙率要高，顶部丝网应比中部更细密，水雾分离效果要好。封头3上部设置有出风口11，液体箱中的液体依次流经液体泵6、输液管7和喷雾装置8，自喷雾装置8喷出后下落至液体箱，形成液体循环。

本实施例为实施例1的双级叠加，根据对空气的除雾、杀毒、除雾霾的不同级别的要求，可以将单级洗涤叠加，成为双级洗涤、多级洗涤器。

实施例3

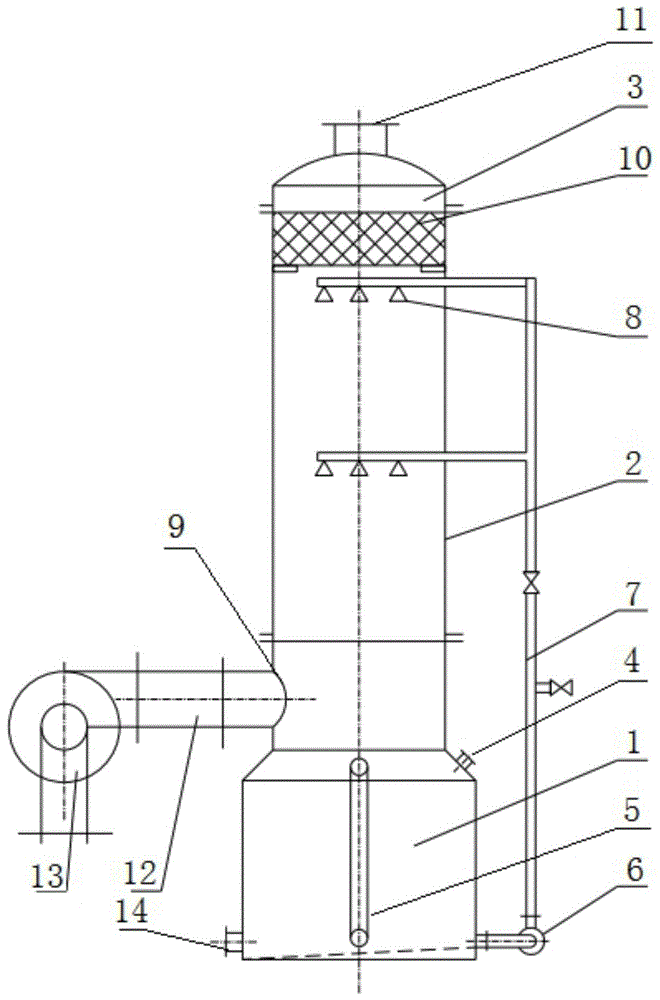

一种小型空气洗涤净化消毒机，其结构如图3所示，包括壳体，壳体包括壳体底座1、壳体中段2和封头3。壳体底座1设置有加液口4，为装置加液。壳体底座上设置有排污口14，壳体底座1侧面设置有液位计5，用于观察工作水的水位。壳体底部设三个万向轮15，便于室内移动。壳体底座1内设置有液体箱，液体箱通过设置于壳体内的液体泵6和输液管7与喷雾装置8相连。液体泵6设置在液体箱底部的密闭的泵室内，与液体箱的水隔离。液体泵6出水口固定于泵室顶盖，连接输液管7，输液管7支撑喷雾装置8。液体泵6的进输液管伸出泵室，进入液体箱。壳体中段2下端设置有进风口9，待洗涤的含尘埃、雾沫、雾沫等细小微粒的空气，从进风口9吸入，进风口9处设置有进风口网板。壳体内设置有两组喷雾装置8和一组丝网10，两组喷雾

装置8上方设置有一组丝网10。丝网10为多层级褶皱结构，设置于壳体中段2的凸缘上。封头3上部设置有出风口11，风机13设置于出风口11处，出风口11有出风口网板保护风机13，风机13从内吸风，向外排风，洗涤机内呈吸风负压。液体箱中的液体依次流经液体泵6、输液管7和喷雾装置8，自喷雾装置8喷出后下落至液体箱，形成液体循环。

本实施例用于教室、病房、商店、幼儿园、住家等较小空间的空气净化消毒。
