专利权人： 刘懿萱;

名称：采样专用头部固定器

一种采样专用头部固定器，其特征在于，包括：支撑单元、后脑支撑单元和夹持单元。所述后脑支撑单元包括后脑支撑架组件和第一调节组件；所述后脑支撑架组件包括支撑板、连接部分、伸缩段以及基部，所述基部具有内置弹簧的中空结构，所述伸缩段插入所述基部的中空部分，所述第一调节组件包括中间件、外侧件以及第一紧固件；所述夹持单元包括夹持组件和第二调节组件，所述第二调节组件将所述夹持单元可调节地固定在所述支撑单元上。本申请提供的采样专用头部固定器可以将患者的头部进行固定，从而充分暴露采样部位，方便采样人员采样，并且其后脑支撑架可进行弹性调节。所述采样专用头部固定器与座椅分离，可安装在任一座椅上，使用更灵活。

采样专用头部固定器
技术领域

本申请涉及医疗技术领域，特别涉及一种采样专用头部固定器。

背景技术

咽拭子采样是一种医学辅助检查方法,也是核酸检测的一个关键步骤。患者在接受咽拭子采集时，需张口暴露咽喉部以便采集者擦拭、收集被采集者的两侧腭弓、咽以及扁桃体上的分泌物。但是在进行咽拭子采样过程中，被采样者可能紧张情绪或者咽喉部比较敏感，容易躲避采样，不便于进行采样。

亟待一种可以固定被采样者头部，同时调节头部后仰角度，从而充分暴露采样部位，方便采样人员采样的咽拭子采样专用头部固定器。

发明内容

本申请的目的在于提供一种采样专用头部固定器，可以固定被采样者头部，同时调节头部后仰角度，从而充分暴露采样部位，方便采样人员采样。

本申请公开了一种采样专用头部固定器，包括：支撑单元、后脑支撑单元和夹持单元。

所述后脑支撑单元包括后脑支撑架组件和第一调节组件，所述第一调节组件将所述后脑支撑单元可调节地固定在所述支撑单元上，用于调节所述后脑支撑单元的上下位置；

所述后脑支撑架组件包括支撑板、连接部分、伸缩段以及基部，所述基部具有内置弹簧的中空结构，所述伸缩段插入所述基部的中空部分，

所述第一调节组件包括中间件、外侧件以及第一紧固件；

所述基部与所述中间件和所述外侧件通过第一紧固件连接；

所述夹持单元包括夹持组件和第二调节组件，所述夹持组件用于夹持座椅靠背，所述第二调节组件将所述夹持单元可调节地固定在所述支撑单元上，用于调节所述夹持单元的上下位置；

所述支撑单元包括长度调节组件，用于调节所述支撑单元的长度。

在一个优选例中，所述支撑板为曲面形。

在一个优选例中，所述连接部分为U型，所述U型的两端固定到所述支撑板，所述U型的弯曲段连接到所述伸缩段。

在一个优选例中，所述中间件和外侧件的贴合侧有对称的圆柱形凹槽，所述凹槽适于杆件穿过。

在一个优选例中，所述支撑板、所述连接部分以及所述伸缩段为一体的。

在一个优选例中，所述夹持单元包括夹具、挤压件以及第二紧固件，所述夹具包括方形凹槽和相交垂直孔，所述挤压件从夹具一侧伸入凹槽中，所述相交垂直孔配合第二紧固件，所述第二紧固件用于调节夹持单元在支撑单元上的位置。

在一个优选例中，所述夹持单元包括的第二紧固件为把手形。

在一个优选例中，所述支撑单元包括杆件、支撑杆以及第三紧固件，所述支撑杆为中空管形式，所述杆件在其中可伸缩，并通过所述第三紧固件固定所述杆件相对于所述支撑杆的位置。

在一个优选例中，所述第一紧固件、第二紧固件以及第三紧固件为螺钉。

本申请实施方式具有以下优点：

1.本实用新型提供的采样专用头部固定器可以将患者的头部进行固定，从而充分暴露采样部位，方便采样人员采样。

2.本实用新型的采样专用头部固定器的后脑支撑架可进行弹性调节，使用者通过改变贴合位置调节后仰角度。

3.本实用新型的采样专用头部固定器与座椅是分离的，可安装在任一座椅上，使用更灵活。

本申请上述发明内容中公开的各个技术特征、在下文各个实施方式和例子中公开的各技术特征、以及附图中公开的各个技术特征，都可以自由地互相组合，从而构成各种新的技术方案(这些技术方案均应该视为在本说明书中已经记载)，除非这种技术特征的组合在技术上是不可行的。例如，在一个例子中公开了特征A+B+C，在另一个例子中公开了特征A+B+D+E，而特征C和D是起到相同作用的等同技术手段，技术上只要择一使用即可，不可能同时采用，特征E技术上可以与特征C相组合，则，A+B+C+D的方案因技术不可行而应当不被视为已经记载，而A+B+C+E的方案应当视为已经被记载。

附图说明

图1是根据本申请的采样专用头部固定器的整体结构示意图；

图2是根据本申请的采样专用头部固定器的后脑支撑单元的结构示意图；

图3是根据本申请的采样专用头部固定器的夹持单元的结构示意图。

附图标记说明:

1后脑支撑架

1.1支撑板

1.2连接部分

1.3伸缩段

2基部

3中间件

4外侧件

5第一紧固件

6夹具

7挤压件

8第二紧固件

9杆件

10支撑杆

11第三紧固件

具体实施方式

在以下的叙述中，为了使读者更好地理解本申请而提出了许多技术细节。但是，本领域的普通技术人员可以理解，即使没有这些技术细节和基于以下各实施方式的种种变化和修改，也可以实现本申请所要求保护的技术方案。

为使本申请的目的、技术方案和优点更加清楚，下面将结合附图对本申请的实施方式作进一步地详细描述。

本实用新型提供的采样专用头部固定器，包括：后脑支撑单元、夹持单元以及支撑单元；所述后脑支撑单元包括后脑支撑架组件和第一调节组件；所述夹持单元包括夹持组件和第二调节组件；所述支撑单元包括杆件9、支撑杆10以及第三紧固件11。

如图1所述，本实用新型的采样专用头部固定器包括：后脑支撑单元、夹持单元以及支撑单元。所述支撑单元包括杆件9、支撑杆10以及第三紧固件11。所述支撑杆10为中空管形式，所述杆件9穿入所述支撑杆10的中空部分，并在其中可伸缩。所述支撑杆10有适于第三紧固件11穿过的孔，所述第三紧固件11穿过该孔后抵住所述杆件9以固定杆件9伸出的长度，并且该长度可调节，从而支撑单元的长度可调节。所述后脑支撑单元固定在所述杆件9上，所述夹持单元固定在所述支撑杆10上。

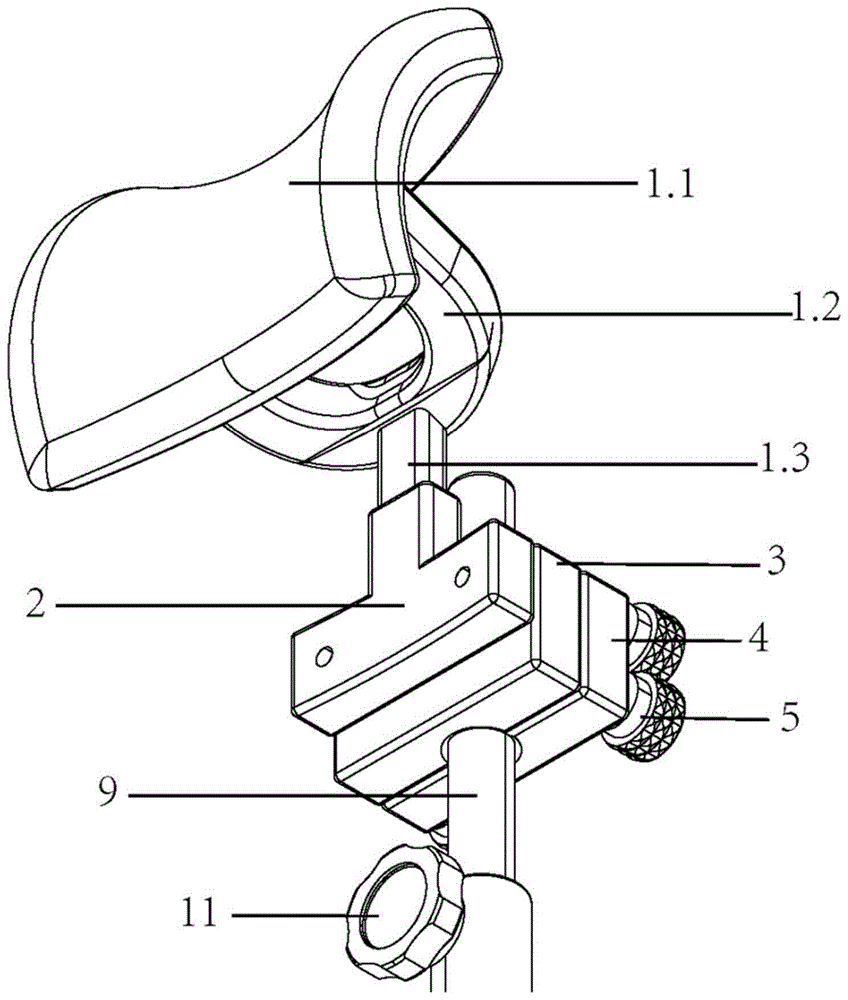

如图2所示的采样专用头部固定器，其中，后脑支撑单元包括后脑支撑架组件和第一调节组件。所述后脑支撑架组件包括后脑支撑架1和基部2，所述后脑支撑架1包括支撑板1.1、连接部分1.2以及伸缩段1.3。所述支撑板1.1适于贴合患者后颈曲线，用以支撑患者头部或者颈部，此面为前表面。所述连接部分1.2的两端与所述支撑板1.1的贴合侧的相对侧连接，所述连接部分的弯曲部分与所述伸缩段1.3连接。所述基部2具有适于伸缩段1.3插入的中空结构。所述中空部分内置弹簧。所述伸缩段1.3的另一端插入所述基部2，所述弹簧弹性支撑伸缩段1.3，使得所述伸缩段根据施加在支撑板1.1上的压力自动调节伸缩高度。

所述第一调节组件包括：中间件3、外侧件4以及第一紧固件5。所述中间件3和外侧件4为立面体型，在朝向后表面的一侧有4个螺纹孔，上侧的两个螺纹孔依次贯穿外侧件4、中间件3以及基部2，上侧的两个螺纹孔贯穿外侧件4和中间件3。所述基部2、中间件3以及外侧件4通过第一紧固件5紧固。所述中间件3和外侧件4的贴合侧有对称的圆柱形凹槽，所述凹槽适于杆件9穿过，并可以通过紧固所述第一紧固件5，使得中间件3和外侧件4夹紧杆件9。

优选地，所述支撑板为曲面形，例如马鞍形，符合人体工学。

优选地，所述连接部分为U型。

优选地，所述基部为T型，其水平部分包括两个螺纹孔。

可选地，所述中空部分在一侧有锯齿状滑槽，可通过紧固紧固件调节连接部分高度，即采用插槽式连接。

可选地，所述中间件3与外侧件4为一体的，其内部有相互垂直并且相交的圆柱形孔，所述杆件9穿入孔中，紧固件从另一孔中穿入并固定所述杆件9。

可选地，所述基部2、中间件3以及外侧件4为一体的。

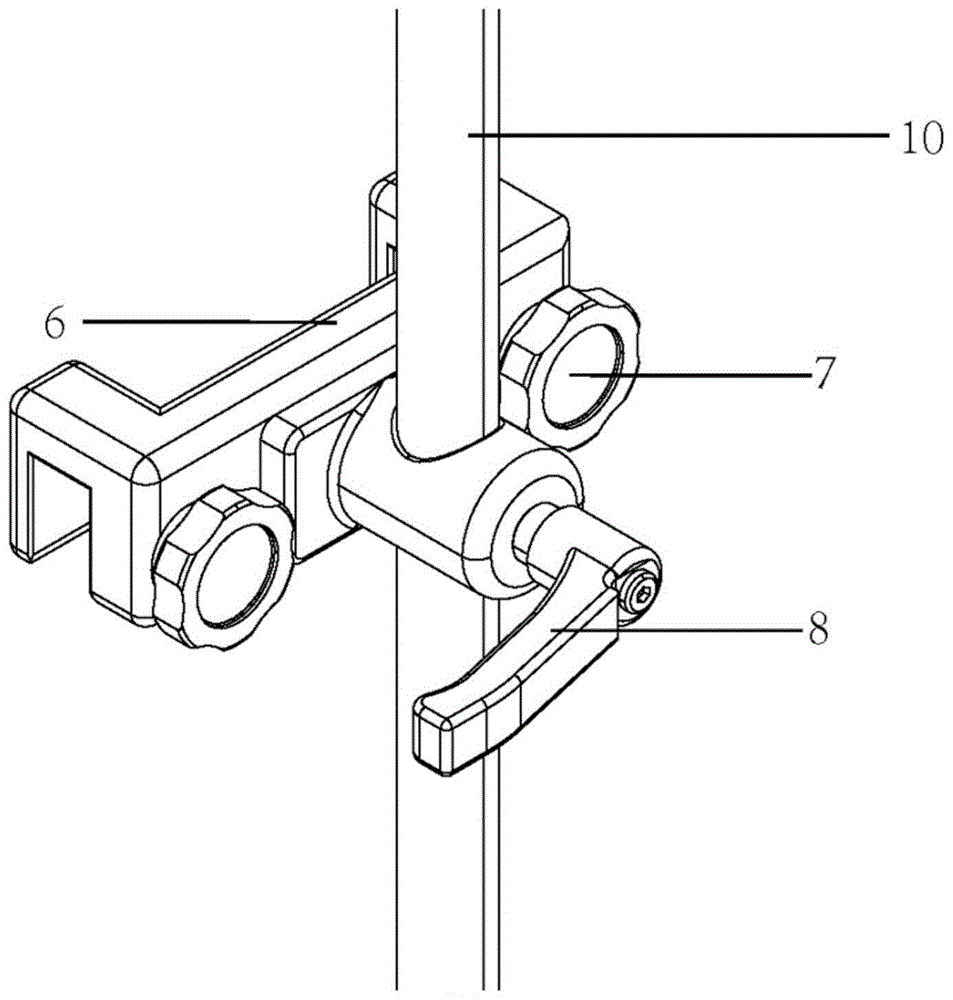

如图3所示的夹持单元包括夹持组件和调节组件，所述夹持组件包括夹具6和挤压件7，所述调节组件包括第二紧固件8。所述夹具6有方形凹槽，所述挤压件7从夹具一侧伸入凹槽中，座椅靠背可以插入所述凹槽中，并通过挤压件7进行固定。所述夹具6有圆柱状突出，突出中有适于支撑杆10穿过的第一孔，并有另一与所述孔垂直相交的第二孔，所述第二紧固件8穿过所述第二孔与支撑杆10相抵，从而固定夹持单元的位置。

可选地，所述夹具6和挤压件7可由弹簧夹代替。

可选地，所述夹具6可以为一个整体，也可以为多个部分的组合。

优选地，所述第二紧固件8呈把手状，便于使用者进行调节。

下面介绍本实用新型的使用步骤：

首先将座椅靠背伸入夹具6中，紧固挤压件7，使得本申请的采样专用头部固定器固定在座椅靠背上。

然后松开紧固件11，调节杆件9和支撑杆10的相对位置，当杆件9伸出部分长度合适时，通过紧固紧固件11固定。

然后松开第一紧固件5，调整后脑支撑单元在杆件9上的相对位置，当后脑支撑单元位置合适时，通过紧固第一紧固件5固定。

患者仰面，将后脑或颈部贴合在支撑板1.1上，通过改变贴合的位置而改变患者后仰角度。当患者头部贴合后，支撑板1.1承受了部分压力，向下压，则伸缩段1.3挤压基部2的中空结构中的弹簧，弹簧发生弹性形变从而对支撑架高度进行微调。

需要说明的是，在本专利的申请文件中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。本专利的申请文件中，如果提到根据某要素执行某行为，则是指至少根据该要素执行该行为的意思，其中包括了两种情况：仅根据该要素执行该行为、和根据该要素和其它要素执行该行为。多个、多次、多种等表达包括2个、2次、2种以及2个以上、2次以上、2种以上。

本说明书包括本文所描述的各种实施例的组合。对“一个实施例”或特定实施例等的单独提及不一定是指相同的实施例；然而，除非指示为是互斥的或者本领域技术人员很清楚是互斥的，否则这些实施例并不互斥。应当注意的是，除非上下文另外明确指示或者要求，否则在本说明书中以非排他性的意义使用“或者”一词。

在本申请提及的所有文献都被认为是整体性地包括在本申请的公开内容中，以便在必要时可以作为修改的依据。此外应理解，在阅读了本申请的上述公开内容之后，本领域技术人员可以对本申请作各种改动或修改，这些等价形式同样落于本申请所要求保护的范围。
