申请(专利)号: CN202021350648.9
专利权人: 谷建勇;
名称:一种灭蚊垃圾
本实用新型公开了一种灭蚊垃圾桶,包括壳体,所述壳体的内部安装有内筒,所述内筒的底壁固定设有凸起面,所述凸起面的底部壳体的一侧外壁顶端铰接有顶盖,所述顶盖的顶壁中部嵌入式安装有带灯按钮开关,所述顶盖的内部固定设有空腔,所述空腔的顶壁安装有一圈第一紫外灯珠,所述空腔的顶壁中部固定安装有负离子发生器,所述顶盖的底壁中间固定开设有安装口,所述顶盖靠近安装口的一侧侧壁安装有电网丝,所述顶盖底壁靠近电网丝的外侧安装有一圈第二紫外灯珠,所述顶盖底壁靠近壳体正面的一侧嵌入式安装有磁性位置传感器,通过本实用新型的实施,实现了垃圾桶内智能化杀菌处理,结构设计较为合理,实用性较强,具有一定的使用价值和推广价值。
一种灭蚊垃圾桶
技术领域
本实用新型涉及垃圾桶技术领域,尤其涉及一种灭蚊垃圾桶。
背景技术
在丢弃的果皮或者蔬菜叶上附着着果蝇卵,因为果蝇卵的繁殖周期很短,所以在垃圾堆砌的几天之内,果蝇卵就会繁殖,然后形成果蝇,人们很容易发现,每当扔水果垃圾或者餐厨垃圾过几天后,如果倒垃圾不及时,总是会滋生很多果蝇,一打开垃圾桶盖后就会往外飞,经常给房间造成非常不好的体验,尤其是当果蝇飞出垃圾桶后,再想去消灭就很困难了。
综上所述,需要一种灭蚊垃圾桶来解决现有技术中所存在的不足之处。
实用新型内容
针对现有技术的不足,本实用新型提供了一种灭蚊垃圾桶,旨在解决上述垃圾桶容易滋生果蝇,清理不便导致很不卫生的问题。
为实现上述目的,本实用新型提供如下技术方案:一种灭蚊垃圾桶,包括壳体,所述壳体的内部安装有内筒,所述内筒的底壁固定设有凸起面,所述凸起面的底部壳体的一侧外壁顶端铰接有顶盖,所述顶盖的顶壁中部嵌入式安装有带灯按钮开关,所述顶盖的内部固定设有空腔,所述空腔的顶壁安装有一圈第一紫外灯珠,所述空腔的顶壁中部固定安装有负离子发生器,所述顶盖的底壁中间固定开设有安装口,所述顶盖靠近安装口的一侧侧壁安装有电网丝,所述顶盖底壁靠近电网丝的外侧安装有一圈第二紫外灯珠,所述顶盖底壁靠近壳体正面的一侧嵌入式安装有磁性位置传感器。
优选的,所述凸起面与壳体底壁的中间形成凸起内腔,且凸起内腔的内部设有锂电池。
优选的,所述空腔的内部还设有湿度传感器和主板。
优选的,所述带灯按钮开关、第一紫外灯珠、负离子发生器、第二紫外灯珠、磁性位置传感器、锂电池以及湿度传感器均电连接于主板。
优选的,所述电网丝外层设有一层绝缘层,且电网丝为上凸形状。
优选的,所述顶盖闭合时,磁性位置传感器与壳体顶壁贴合的区域嵌入式安装有磁性开关。
本实用新型的有益效果:
1、本实用新型中,通过设置的顶盖开设空腔作为除蚊、杀菌以及净化空气相关元件的安装仓,并且,凸起面与壳体底壁的中间形成凸起内腔,凸起内腔作为锂电池的安装室,合理利用空间的基础上增加垃圾桶底部的重量,一定程度上提高了垃圾桶的稳定性,当扔垃圾时被凸起面占用了一定的体积,当垃圾桶被提起时,不会使垃圾满出来,结构设计改进带来的实用性较强;
2、本实用新型中,通过设置的第一紫外灯珠位于电网丝的上方,以此配合使用,由第一紫外灯珠吸引蚊虫、果蝇,电网丝将蚊虫、果蝇电死,并且,电网丝外层设有一层绝缘层,只有蚊虫、果蝇这类非常小的物体才能进去,结合上凸形状的设计,人手不容易触碰到,安全性较高;
3、本实用新型中,通过设置的负离子发生器产生高密度的负离子,负离子穿过顶盖中间的安装口到内筒,对内筒进行空气净化,第二紫外灯珠对内筒进行较近距离的杀菌处理,并且,磁性位置传感器配合磁性开关在顶盖开关的不同状态下实现相关元件的开启与关闭,具有一定的使用价值和推广价值。
附图说明

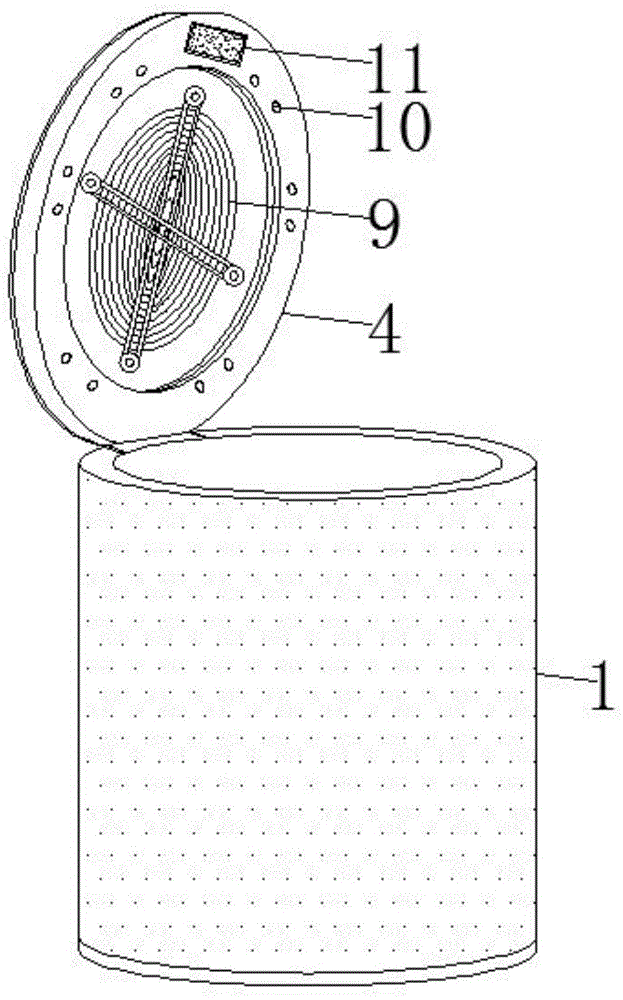

图1为本实用新型的结构立体图。

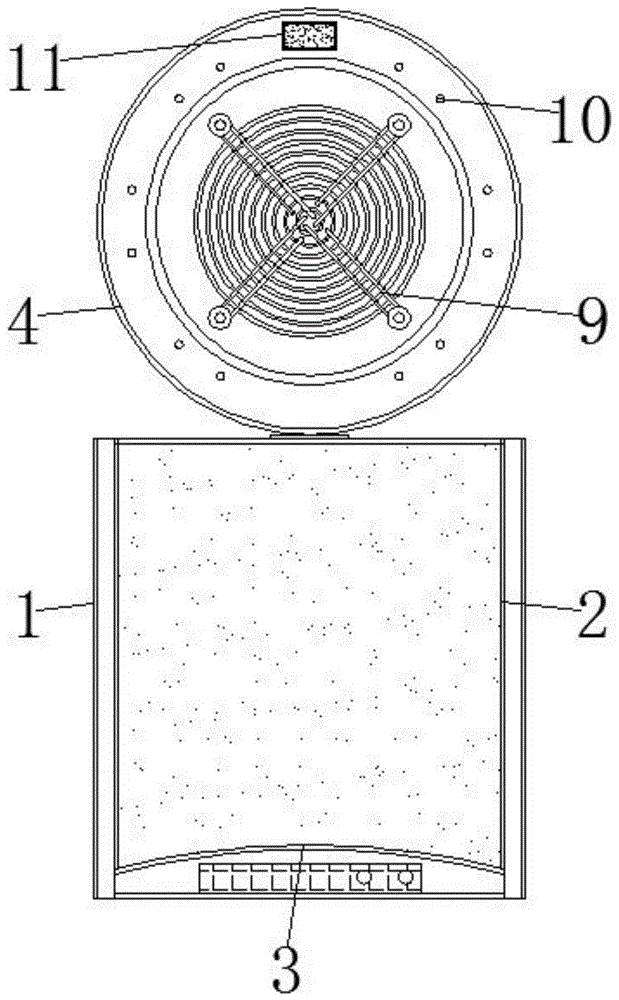

图2为本实用新型的结构主视剖面图。

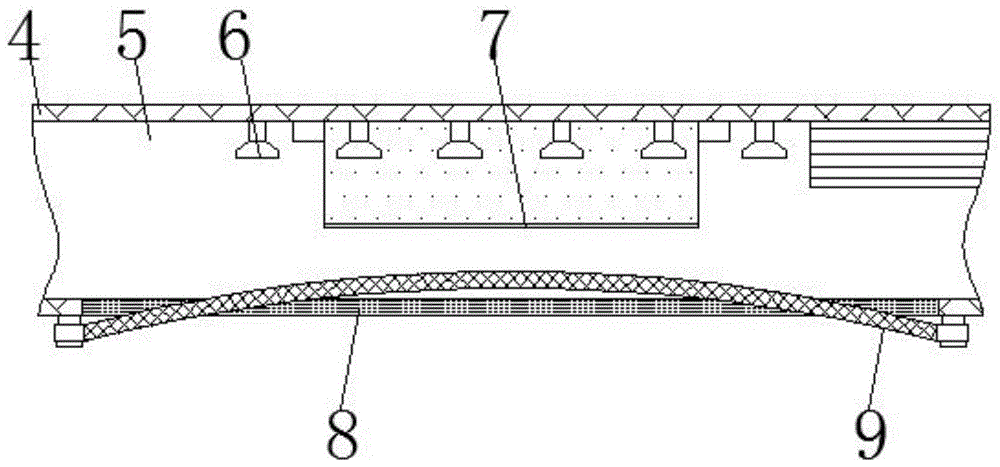

图3为本实用新型的顶盖结构主视局部剖面放大图。

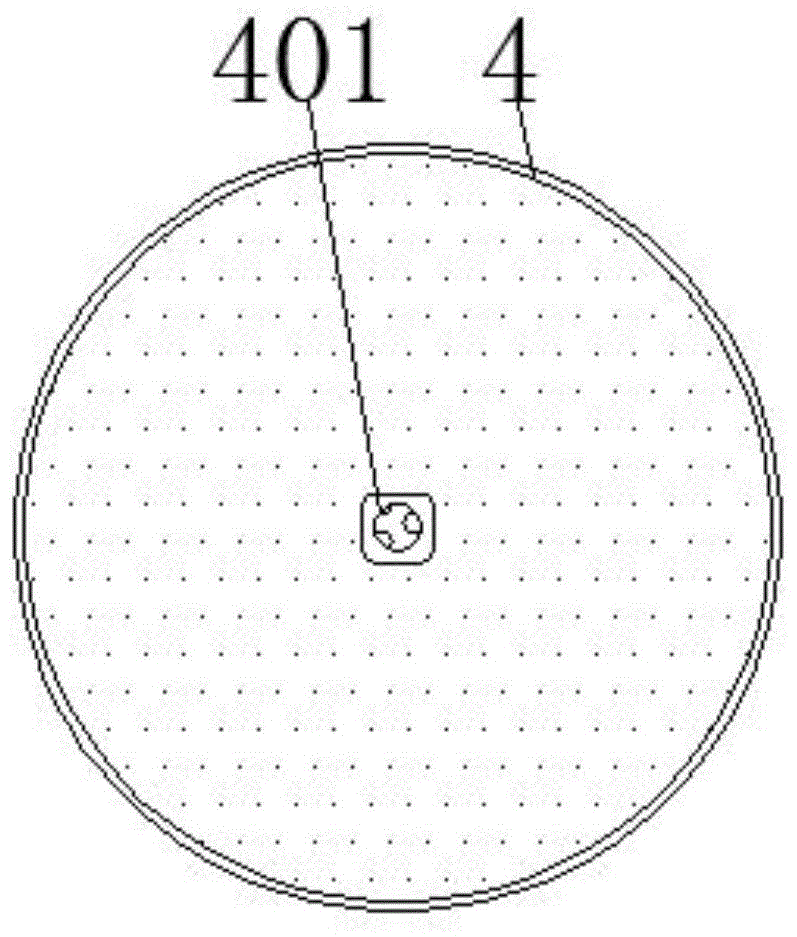

图4为本实用新型的顶盖结构俯视图。
图中:1-壳体、2-内筒、3-凸起面、4-顶盖、5-空腔、6-第一紫外灯珠、 7-负离子发生器、8-安装口、9-电网丝、10-第二紫外灯珠、11-磁性位置传感器、401-带灯按钮开关。
具体实施方式
如图1、2、3、4所示,一种灭蚊垃圾桶,包括壳体1,壳体1的内部安装有内筒2,内筒2的底壁固定设有凸起面3,凸起面3的底部壳体1的一侧外壁顶端铰接有顶盖4,顶盖4的顶壁中部嵌入式安装有带灯按钮开关401,顶盖4的内部固定设有空腔5,通过设置的顶盖4开设空腔5作为除蚊、杀菌以及净化空气相关元件的安装仓,并且,凸起面3与壳体1底壁的中间形成凸起内腔,通过该内腔作为锂电池、主板以及湿度传感器安装室,扔垃圾时被凸起面3占用了一定的体积,当垃圾桶被提起时,不会使垃圾满出来,空腔5的顶壁安装有一圈第一紫外灯珠6,空腔5的顶壁中部固定安装有负离子发生器7,顶盖4的底壁中间固定开设有安装口8,顶盖4靠近安装口8的一侧侧壁安装有电网丝9,通过第一紫外灯珠6配合电网丝9使用,由第一紫外灯珠6吸引蚊虫、果蝇,电网丝9将蚊虫、果蝇电死,并且,电网丝9外层设有一层绝缘层,只有蚊虫、果蝇这类非常小的物体才能进去,结合上凸形状的设计,人手不容易触碰到,安全性较高,顶盖4底壁靠近电网丝9的外侧安装有一圈第二紫外灯珠10,顶盖4底壁靠近壳体1正面的一侧嵌入式安装有磁性位置传感器11,通过负离子发生器7产生高密度的负离子,负离子穿过顶盖4中间的安装口8到内筒2,对内筒2进行空气净化,第二紫外灯珠 10对内筒2进行较近距离的杀菌处理,并且,磁性位置传感器11配合磁性开关在顶盖4开关的不同状态下实现相关元件的开启与关闭,具有一定的使用价值和推广价值。
本实用新型工作原理:顶盖4完全闭合时,顶盖4上的磁性位置传感器 11与壳体1顶壁对应位置的磁性开关(图中未出示)贴合,在顶盖4开启与关闭的不同状态下实现相关元件的开启与关闭(磁性位置传感器11与磁性开关闭合接触时,主板控制锂电池提供电能;磁性位置传感器11与磁性开关断开接触时,主板控制锂电池切断电源),第一紫外灯珠6位于电网丝9的上方,由第一紫外灯珠6吸引蚊虫、果蝇,电网丝9将蚊虫、果蝇电死,并且,电网丝9外层设有一层绝缘层,只有蚊虫、果蝇这类非常小的物体才能进去,结合电网丝9的上凸形状的设计,人手不容易触碰到,安全性较高,同时,负离子发生器7产生高密度的负离子,负离子穿过顶盖4中间的安装口8、电网丝9到内筒2,对内筒2进行空气净化,第二紫外灯珠10对内筒2进行较近距离的杀菌、除蚊处理,当湿度传感器(图中未标注)检测到垃圾桶内部湿度超过预设值时(实现对湿度值进行设值),主板(图中未标注)自动关闭电源(除带灯按钮开关401外),以此防止电网丝9发生漏电情况,带灯按钮开关401中间的指示灯闪烁提醒用户及时处理。
以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实用新型,凡在本实用新型的精神和原则之内所作的任何修改、等同替换或改进等,均应包含在本实用新型的保护范围之内。
