专利权人： 李静男;

名称： 广电工程用光缆固定连接装置

本实用新型公开了一种广电工程用光缆固定连接装置，涉及广电工程设备领域，该广电工程用光缆固定连接装置包括左固定筒和右固定筒，左固定筒镶嵌有左套线管，右固定筒镶嵌有轴承，轴承的内圈固定有右套线管，右套线管设有两右穿线环，左固定筒设有连杆，连杆镶嵌有两左穿线环。该广电工程用光缆固定连接装置拆装起来非常方便快捷，并且可以将光缆稳定地固定其中，防止光缆被拔出，提高光缆的连接稳固性。

广电工程用光缆固定连接装置
技术领域

本实用新型涉及广电工程设备领域，具体来说涉及一种广电工程用光缆固定连接装置。

背景技术

在广电工程安装过程中，常常需要使用光缆来传输电力。光缆相互之间常常需要连接，将光缆之间相互电连接。在各根光缆连接的基础上进行的，并且应在光缆连接处采取加固、防潮、防腐蚀等措施。现有的光缆固定连接装置设计得比较传统，仅仅是个普通的盒子结构，用来固定罩住两根光缆的接头部位，起到绝缘包裹的作用。但是现有的光缆固定连接装置拆装起来比较麻烦，而且将光缆固定其中的能力较差，导致光缆连接得不够稳固。

实用新型内容

本实用新型主要解决的技术问题是提供一种广电工程用光缆固定连接装置，拆装起来非常方便快捷，并且可以将光缆稳定地固定其中，防止光缆被拔出，提高光缆的连接稳固性。

为实现上述目的，本实用新型提供以下的技术方案：

该广电工程用光缆固定连接装置包括圆筒形的左固定筒和右固定筒，左固定筒和右固定筒的开口端通过螺纹相互连接，左固定筒的密封端中心处垂直镶嵌有圆管形的左套线管，右固定筒的密封端中心处垂直镶嵌有轴承，轴承的内圈固定有右套线管，右套线管位于右固定筒内部一端垂直设有两环形的右穿线环，左固定筒内壁垂直设有直杆状的连杆，连杆上垂直镶嵌有两环形的左穿线环。

作为本技术方案的进一步优化，所述左固定筒、左穿线环、连杆均由硬质PVC塑料制造，左固定筒、左穿线环、连杆均为整体结构。

作为本技术方案的进一步优化，所述右固定筒由硬质PVC塑料制造，轴承为塑料轴承，右固定筒通过焊接与轴承的外圈连接。

作为本技术方案的进一步优化，所述左套线管由橡胶材料制造，左套线管通过粘结剂与左固定筒连接。

作为本技术方案的进一步优化，所述右套线管和右穿线环均由橡胶材料制造，右套线管和右穿线环均为整体结构，右套线管通过粘结剂与轴承的内圈连接。

采用以上技术方案的有益效果是：该广电工程用光缆固定连接装置在使用时可以将一根光缆穿过左套线管进入左固定筒，然后将光缆穿过两左穿线环几圈固定好，再将另一根光缆穿过右套线管进入右固定筒，然后将光缆穿过两右穿线环几圈固定好，最后将两根光缆电连接好。最后固定握住左固定筒，将右固定筒旋紧在左固定筒端部，保持轴承内圈和右套线管不转动。如此可以密封住两光缆的连接处，并且由于光缆缠绕在右穿线环和左穿线环上，可有效防止光缆被拔出来。该广电工程用光缆固定连接装置拆装起来非常方便快捷，并且可以将光缆稳定地固定其中，防止光缆被拔出，提高光缆的连接稳固性。

附图说明

下面结合附图对本实用新型的具体实施方式作进一步详细的描述。

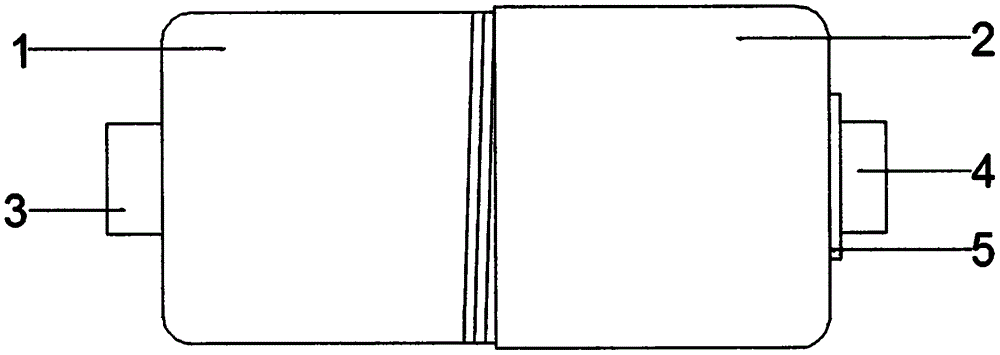

图1是该广电工程用光缆固定连接装置的结构示意图；

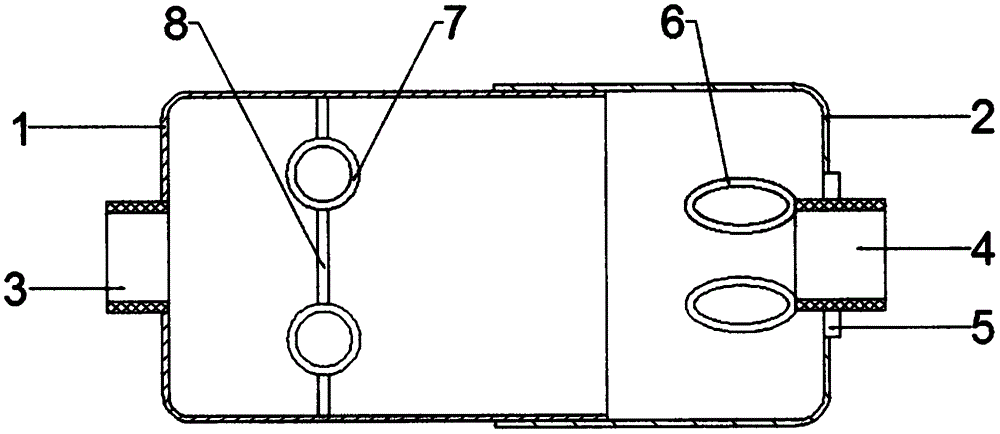

图2是该广电工程用光缆固定连接装置的结构剖视图。

其中，1-左固定筒、2-右固定筒、3-左套线管、4-右套线管、5-轴承、6-右穿线环、7-左穿线环、8-连杆。

具体实施方式

下面结合附图说明该广电工程用光缆固定连接装置的优选实施方式。

图1和图2出示该广电工程用光缆固定连接装置的具体实施方式：

结合图1和图2，该广电工程用光缆固定连接装置包括圆筒形的左固定筒1和右固定筒2，左固定筒1和右固定筒2的开口端通过螺纹相互连接，左固定筒1的密封端中心处垂直镶嵌有圆管形的左套线管3，右固定筒2的密封端中心处垂直镶嵌有轴承5，轴承5的内圈固定有右套线管4，右套线管4位于右固定筒2内部一端垂直设有两环形的右穿线环6，左固定筒1内壁垂直设有直杆状的连杆8，连杆8上垂直镶嵌有两环形的左穿线环7。

左固定筒1、左穿线环7、连杆8均由硬质PVC塑料制造，结实耐用，绝缘性能好，左固定筒1、左穿线环7、连杆8均为整体结构。右固定筒2由硬质PVC塑料制造，结实耐用，绝缘性能好，轴承5为塑料轴承，右固定筒2通过焊接与轴承5的外圈连接。左套线管3由橡胶材料制造，弹性良好，密封性能好，绝缘性能好，左套线管3通过粘结剂与左固定筒1连接。右套线管4和右穿线环6均由橡胶材料制造，弹性良好，密封性能好，绝缘性能好，右套线管4和右穿线环6均为整体结构，右套线管4通过粘结剂与轴承5的内圈连接。

该广电工程用光缆固定连接装置在使用时可以将一根光缆穿过左套线管3进入左固定筒1，然后将光缆穿过两左穿线环7几圈固定好，再将另一根光缆穿过右套线管4进入右固定筒2，然后将光缆穿过两右穿线环6几圈固定好，最后将两根光缆电连接好。最后固定握住左固定筒1，将右固定筒2旋紧在左固定筒1端部，保持轴承5内圈和右套线管4不转动。如此可以密封住两光缆的连接处，并且由于光缆缠绕在右穿线环6和左穿线环7上，可有效防止光缆被拔出左固定筒1和右固定筒2外部来。该广电工程用光缆固定连接装置拆装起来非常方便快捷，并且可以将光缆稳定地固定其中，防止光缆被拔出，提高光缆的连接稳固性。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
