专利权人:石强
专利名称 :一种香烟盒
专利号 :ZL 2020 2 1060824.5
项目简介 :
这项发明是一款最新型抽拉式香烟盒,其盒盖可翻折连接于一滑板上,其盒体由一内卡套设于一外盒体内组成。滑板滑设于外盒体与内卡形成间隙中,内卡下部开设一卡制缺口,滑板两侧边延伸有卡制侧翼,卡制侧翼滑设于卡制缺口内。
    当翻开本实用性香烟盒的盒盖时,盒盖通过一滑板在盒体外上下滑动。拿取烟支时,往下推进盒盖,使盒体开口处于完全的打开状态,烟盒内的烟支可完全的显露出来。

    与现有技术相比,本实用新型的香烟盒提供了一个更大的烟支抽取空间。由于内卡前后侧面均具有缺口槽,在抽取的时候,烟支大部分已经露出,手指可不接触烟嘴端头部分将烟支取出,相对现有技术更为清洁卫生。合上烟盒时,向上拉起盒盖,翻折后,轻压下,将盒盖套合于盒体上,操作简单方便,且不会在盒体外观上留下折痕,保证了香烟盒的美观。

一种香烟盒
技术领域

本实用新型涉及香烟技术领域,尤其是涉及一种香烟盒。

背景技术

我国十四亿人口中,有三亿人在吸烟。据统计,我国香烟年均消费量达一万亿支以上,朋友之间、乡党之间见面相互敬烟,早已形成一种礼节。长期以来,香烟制造商为了展示香烟过滤嘴的品质,将含在吸烟者嘴里的香烟过滤嘴包装在香烟盒的开盖处,而吸烟者吸烟时总是用手捏住香烟过滤嘴抽出香烟,递给别人或自己放入自己口中抽吸。因环境条件和不良习惯所致,三亿吸烟者当中,有两亿八千万人吸烟之前手都不净。甚至在喷洒农药的劳动中,或小便后、瘙痒后、摸鼻涕后等,用带着各种病菌、病毒的手指捏夹香烟过滤嘴,使香烟过滤嘴变成了传播病菌、病毒的工具,使传染病菌和病毒向外传播、扩散。

实验证明,在各个不同场所回收到的一百支香烟头当中,通过化验,有九十五支带有甲肝、乙肝、肺结核病菌、大肠、梅毒、艾斯等变形杆菌,另有五支带有残余鼻涕和粪便痕迹。据有关数据统计,我国三亿烟民中,每年因吸烟导致死亡人数约六百万人,其中一百万人死于尼古精中毒,五百万人死于香烟错误包装带来的病毒传播。

实用新型内容

本实用新型的目的在于提供一种香烟盒。

为实现上述目的,本实用新型采用以下技术方案:

一种香烟盒,包括盒体,所述盒体内设有香烟提取结构。

优选的是,所述香烟提取结构包括香烟支撑部和香烟扣合部,所述香烟支撑部与所述香烟扣合部连接,所述香烟扣合部与所述盒体适配。

优选的是,所述香烟支撑部包括支撑件和限位件,所述限位件位于所述支撑件两侧。

优选的是,所述香烟扣合部包括提取部和启闭部,所述提取部与所述启闭部连接,所述提取部与所述支撑件连接。

优选的是,所述提取部与所述启闭部转动连接。

优选的是,所述盒体设有限位部,所述限位部与所述限位件适配。

优选的是,所述限位部顶端设有出口限制件。

本实用新型具有以下优点:

通过香烟提取结构,将一列或一排香烟从香烟盒内带出,方便用户拿取香烟;且将香烟赠予他人时,无需自己拿取香烟递给他人,可直接方便他人自取香烟。

附图说明

下面结合附图对本实用新型的具体实施方式作进一步详细的说明。

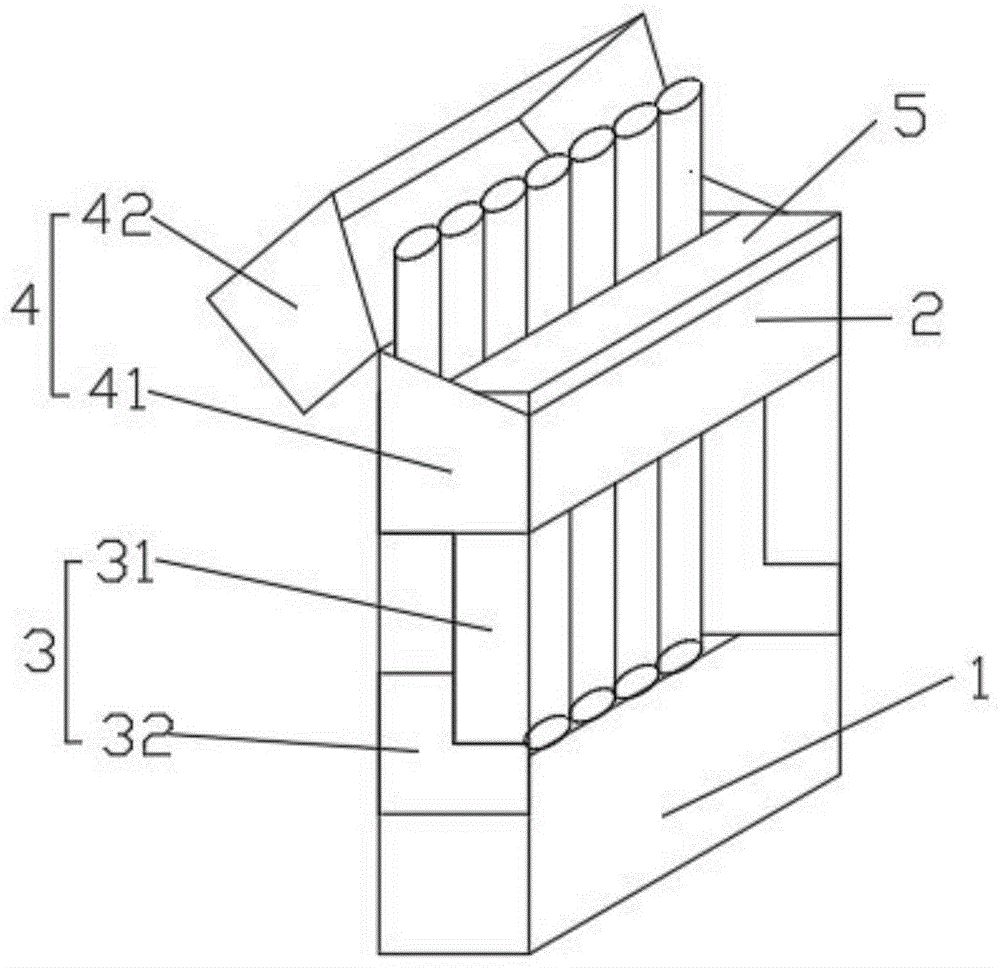

图1是本实用新型的整体结构示意图。

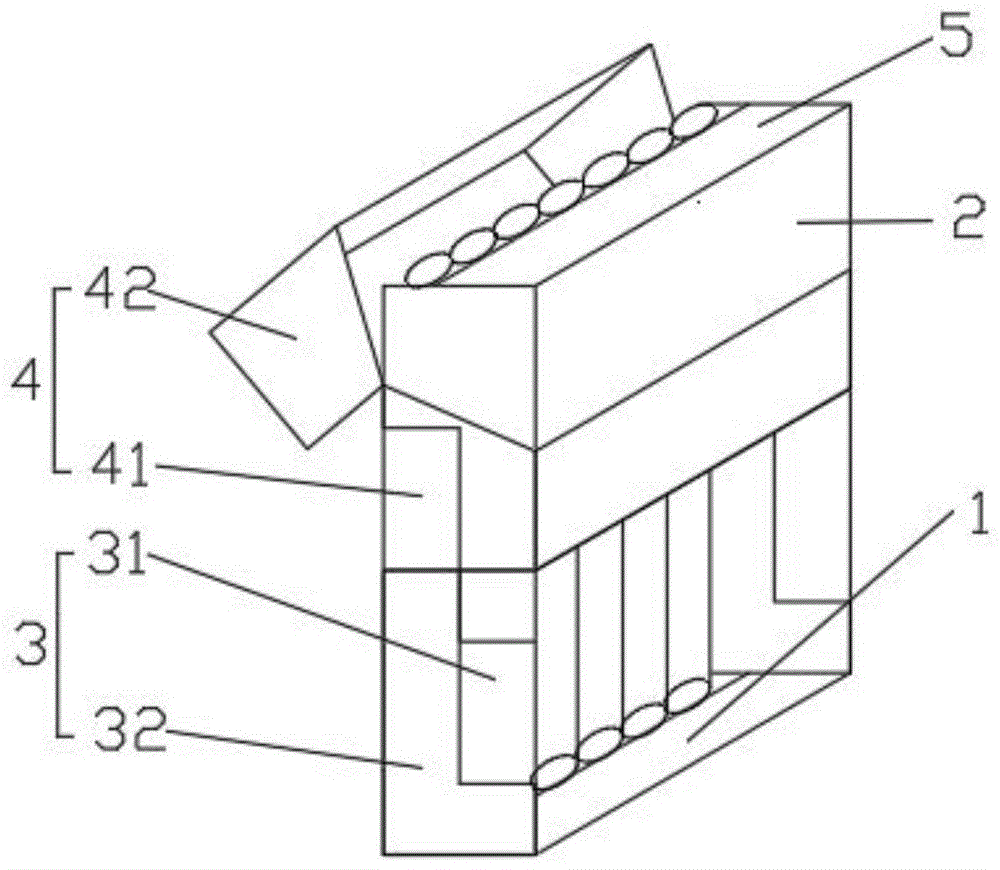

图2是本实用新型的使用状态示意图。

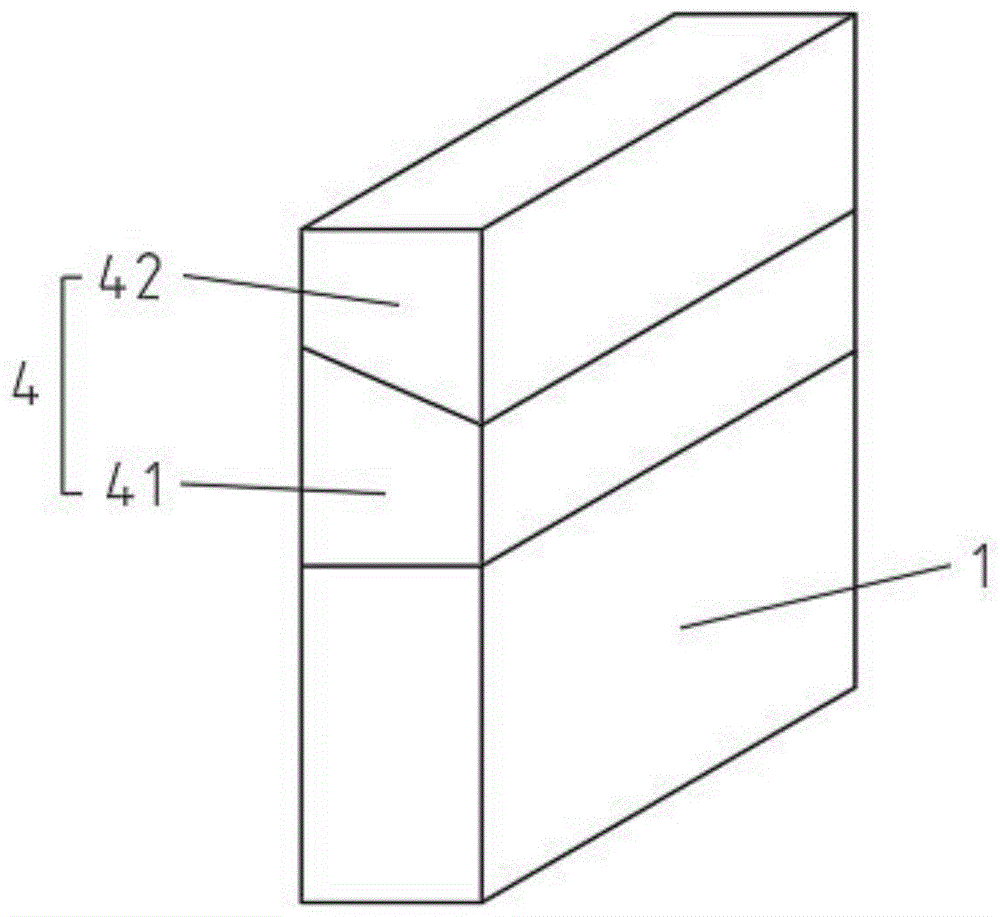

图3是本实用新型的闭合状态示意图。

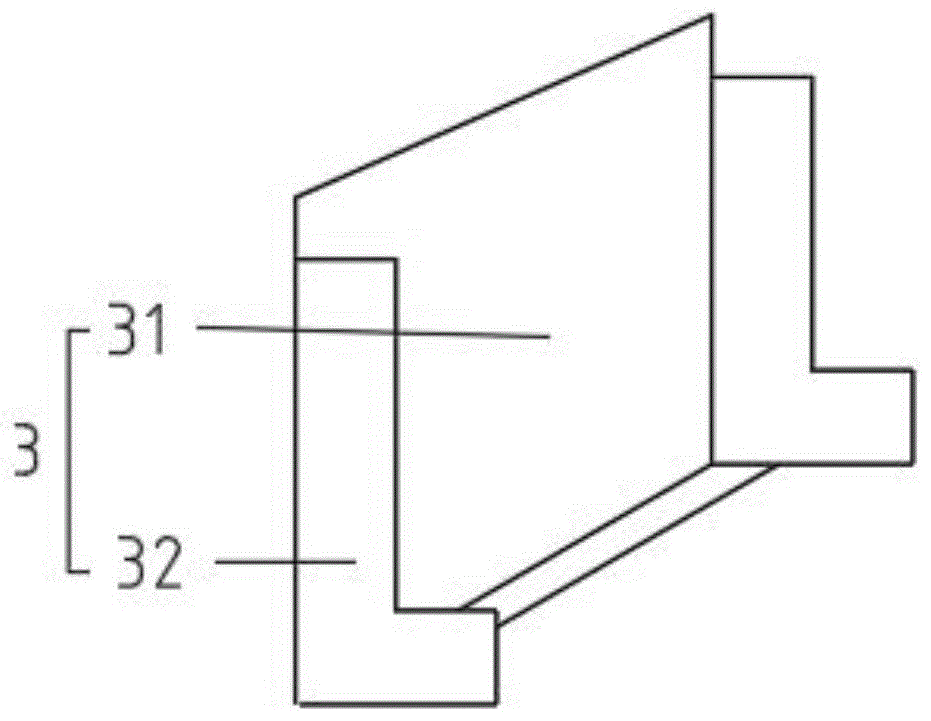

图4是本实用新型的香烟支撑部结构示意图。

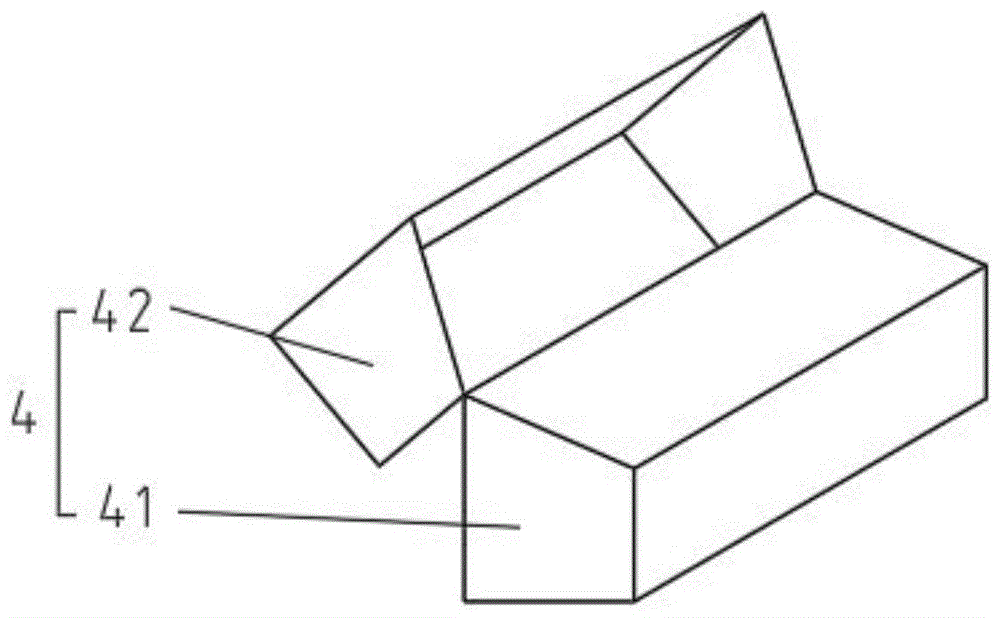

图5是本实用新型的香烟扣合部结构示意图。

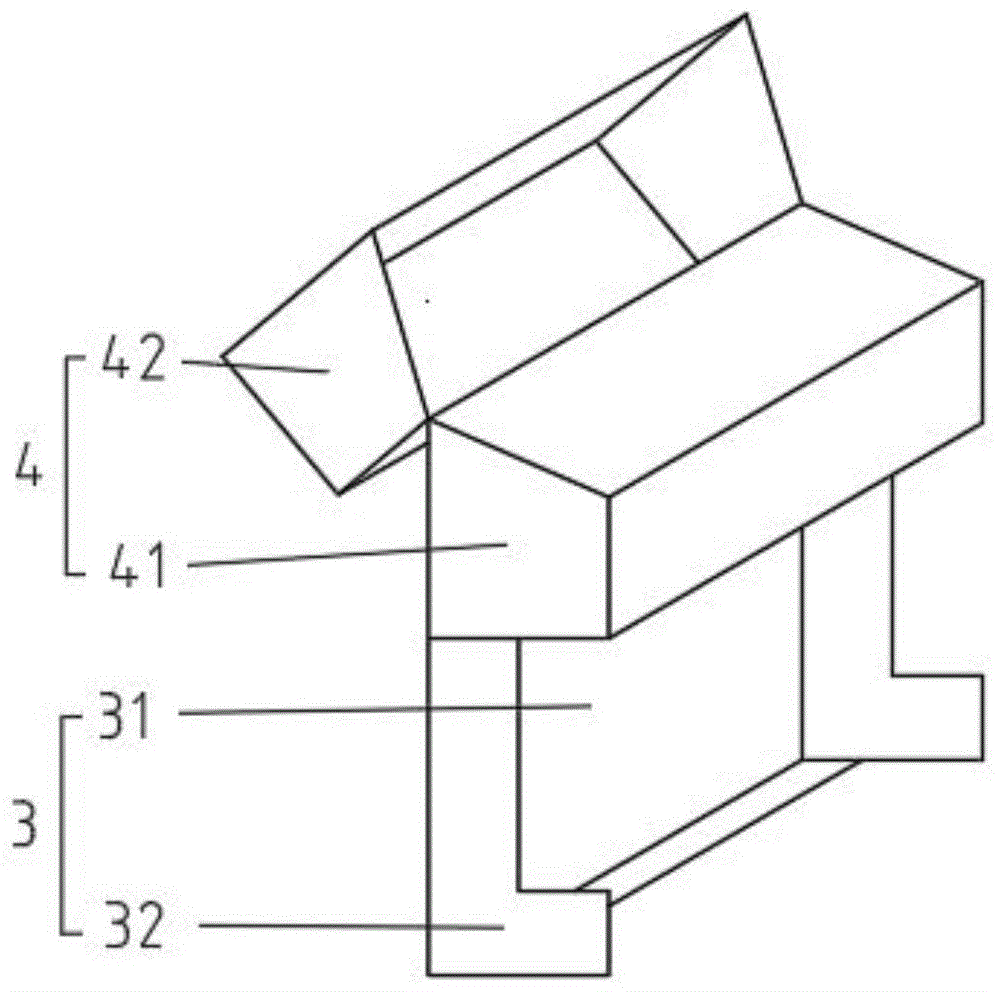

图6是本实用新型的香烟提取结构示意图。

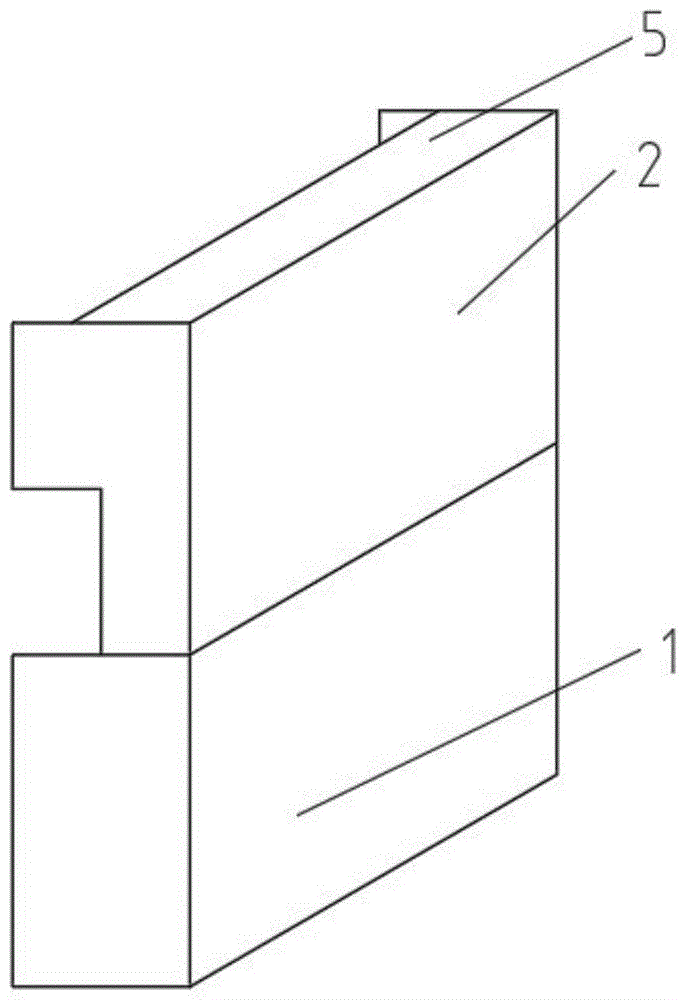

图7是本实用新型的盒体结构示意图。

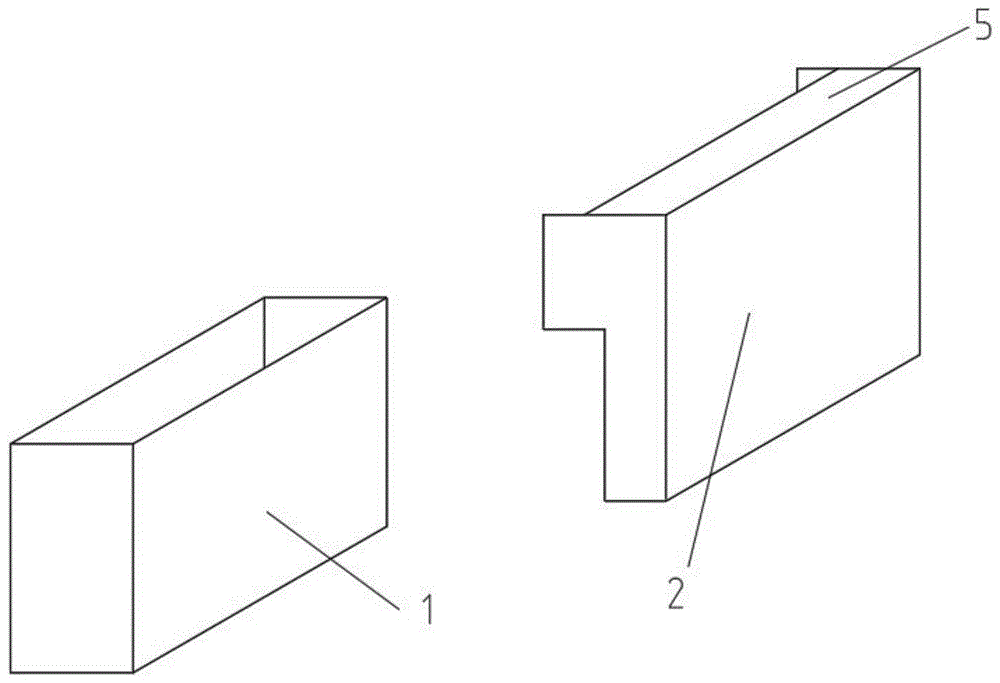

图8是本实用新型的盒体分解示意图。

图中,各附图标记为:

1-盒体,2-限位部,3-香烟支撑部,31-支撑件,32-限位件,4-香烟扣合部,41-提取部,42-启闭部,5-出口限制件。

具体实施方式

为了更清楚地说明本实用新型,下面结合优选实施例对本实用新型做进一步的说明。本领域技术人员应当理解,下面所具体描述的内容是说明性的而非限制性的,不应以此限制本实用新型的保护范围。

如图1-8所示,一种香烟盒,包括盒体1,所述盒体1呈顶部开口的立方体结构,所述盒体1一侧设有限位部2,所述限位部2顶部设有出口限制件5,所述限位部2两侧呈倒置L型,所述限位部2的底部位于所述盒体1内,且所述限位部2的底部与所述盒体1的底部在垂直方向上有预定距离。

所述盒体1内还设有香烟支撑部3,所述香烟支撑部3包括支撑件31和限位件32,所述限位件32连接在所述支撑件31两侧,所述支撑件31的宽度与所述限位部2的宽度相同,所述限位件32呈L型,由此,所述限位件32与所述限位部2相互配合构成类卡扣结构,所述支撑件31带动一列或一排香烟沿所述盒体1的延伸方向移动。

所述香烟支撑部3顶部设有香烟扣合部4,所述香烟扣合部4包括提取部41和启闭部42,所述提取部41和启闭部42相互配合形成与所述盒体1适配的立方体结构,且底部开口,所述香烟扣合部4和盒体1相互配合形成香烟盒,所述香烟支撑部3连接在所述提取部41上,所述提取部41包裹所述香烟支撑部3,所述启闭部42位于所述提取部41的上方,所述启闭部42和所述提取部41靠近所述支撑件31的一侧可转动连接。当所述启闭42相对所述提取部41转动打开香烟盒,所述出口限制件5处存在仅供一列或一排香烟出入的开口。

本实用新型的工作原理如下:用户打开启闭部42,使启闭部42相对提取部41转动,捏住所述提取部41,沿所述盒体1的延伸方向拉动,所述支撑件31带动一列或一排香烟从香烟盒内移出,由于出口限制件5,使得仅有支撑件31带出的一列或一排香烟可出入,而盒体1内剩余的香烟不会产生移动,所述提取部41移至预定距离时,所述限位件32与所述限位部2接触,使整个香烟提取结构无法再沿盒体1的延伸方向移动,此时支撑件31带出的一列或一排香烟的烟嘴露出,供用户取出使用。

显然,本实用新型的上述实施例仅仅是为清楚地说明本实用新型所作的举例,而并非是对本实用新型的实施方式的限定,对于所属领域的普通技术人员来说,在上述说明的基础上还可以做出其它不同形式的变化或变动,这里无法对所有的实施方式予以穷举,凡是属于本实用新型的技术方案所引伸出的显而易见的变化或变动仍处于本实用新型的保护范围之列。
