专利权人:赵波
专利名称:一种手持纱窗清灰器
专利号:202110262612.8
项目简介:
本发明涉及到一种手持式轻便纱窗清洗器。设备比较小巧轻
便,便于手持使用。每家每户都需要用到纱窗,然尔纱窗的
清洗工作却非常麻烦,大多需要取下纱窗,拿到卫生间去清
洗,耗费大量的水资源,且取下来再装回去都很费劲。本发
明的优势在于可以不取下纱窗,直接清洗,用水量极少,清
洗效果却很高。因为每家每户都要用到,所以本发明的市场
前景可想是非常巨大的!
一种手持纱窗清灰器
技术领域
本发明涉及电器及清洁技术领域,特别涉及一种手持吹尘式纱窗清灰器。
背景技术
每个家庭都要用到纱窗,但是纱窗的清洗工作却麻烦且低效。现有的纱窗清洗技术都是要取下纱窗进行清洗的,很不方便。另有一种纱窗毛刷,虽然可以不取下纱窗进行操作,但是灰尘都会垂直落在纱窗内外两边,造成窗台灰尘掉落聚积,造成再次污染。并且纱窗网上的灰尘也不能清洗干净。
发明内容
本发明要解决的技术问题在于,提供一种手持吹尘式纱窗清灰器,不需要取下纱窗即可进行纱窗清灰操作,干净高效。
为了解决上述技术问题,本发明的技术方案是:
一种手持吹尘式纱窗清灰器,包括手柄及与所述手柄一体化连接的工作头,所述工作头内设置有第一转动轴、第二转动轴、齿轮组、减速电机,所述第一转动轴、第二转动轴及减速电机均与所述齿轮组传动连接,所述第一转动轴的外侧及第二转动轴的外侧均设置有排刷,所述的工作头护壳也设置有刷毛,所述手柄上设置有电机控制开关及吹尘器接口,所述电机控制开关与所述减速电机电连接。
优选地,所述手柄的一端与所述工作头一体化连接,所述手柄的另一端与所述吹尘器接口套接。
优选地,所述齿轮组包括第一转动轴链(带)轮、第二转动轴链(带)轮、传动齿轮(及链、带轮)及减速电机齿轮(及链、带轮),所述传动齿轮(及链、带轮)分别与所述第一转动轴(链)带轮及减速电机齿轮(及链、带轮)啮合连接,所述第二转动轴(链、带轮)与所述减速电机(链、带轮)传动连接。
优选地,所述第一转动轴链(带)轮套接于所述第一转动轴上,所述第二转动轴链(带)轮套接于所述第二转动轴上,所述减速电机齿轮(及链、带轮)套接于所述减速电机的输出轴上。
优选地,所述手持吹尘式纱窗清灰器第一转动轴、第二转动轴外面套有柔性毛刷,与转动轴平行的工作头外壳边缘也设置有柔性刷毛。
优选地,所述手持吹尘式纱窗清灰器还包括传动机构的多样性,所述第一转动轴链(带)轮、第二转动轴链(带)轮、传动齿轮(及链、带轮)与减速电机齿轮(及链、带轮)可设置多种传动模式,既可设置在第一第二传动轴的两端,也可以设置在第一第二传动轴的中间位置。
优选地,所述手柄的内部设置有电池,所述电机控制开关及减速电机均通过电源线与所述电池电连接,或者通过小变压器提供直流电。
采用上述技术方案,本发明提供的一种手持吹尘式纱窗清灰器,该手持吹尘式纱窗清灰器中的第一转动轴、第二转动轴及减速电机均互相传动连接,第一转动轴的外侧及第二转动轴的外侧均设置有排刷,手柄上设置有电机控制开关及吹尘器接口,电机控制开关与减速电机电连接,当减速电机转动时,在齿轮组的作用下,第一转动轴及第二转动轴向相反方向转动,即由中间向外方向转动,也带动灰尘吹向纱窗外面,通过吹尘器接口接合吹风机的吹力,能够高效地把灰尘吹向纱窗外面,以完成清除灰尘的工作,可以不取下纱窗进行纱窗清灰工作,干净高效。
一种手持吹尘式纱窗清灰器,包括手柄及与所述手柄一体化连接的工作头,所述工作头内设置有转动轴、减速电机,所述转动轴与减速电机传动连接,所述转动轴的轴身设置有刷毛及转动轴的两外侧护壳均设置有排刷,所述手柄上设置有电机控制开关及吹风机及类似的装置的接口,所述电机控制开关与所述减速电机电连接。
优选地,所述手柄的一端与所述工作头一体化连接,所述手柄的另一端与所述吹风机及类似的装置的接口套接。
优选地,所述手持吹尘式纱窗清灰器还包括传动机构的多样性,所述转动轴齿(链)轮与减速电机齿轮(或链轮)可设置多种传动模式,既可设置在传动轴的两端,也可以设置在传动轴的中间位置。
优选地,所述手持吹尘式纱窗清灰器转动轴外面套有柔性毛刷,与转动轴平行的工作头外壳边缘也设置有柔性刷毛。
优选地,所述手柄的内部设置有电池,所述电机控制开关及减速电机均通过电源线与所述电池电连接,或者通过小变压器提供直流电。
采用上述技术方案,本发明提供的一种手持吹尘式纱窗清灰器,该手持吹尘式纱窗清灰器中的转动轴及减速电机互相传动连接,转动轴的外围均设置有排刷,手柄上设置有电机控制开关和吹风机及类似的装置的接口,电机控制开关与减速电机电连接,当减速电机转动时,在传动的作用下,转动轴(毛刷)转动,搅动纱窗上的灰尘,在吹风机的作用下,能够高效地把灰尘吹向纱窗外面,以完成清除灰尘的工作,可以不取下纱窗进行纱窗清灰工作,干净高效。
一种手持吹尘式纱窗清灰器,包括手柄及与所述手柄一体化连接的工作头;其特征在于:所述工作头内设置有第一转动轴、第二转动轴、减速电机,所述第一转动轴、第二转动轴均与所述减速电机传动连接,所述第一转动轴的外围及第二转动轴的外围均设置有排刷,工作头的边缘设置有排刷,或者柔性材质。
所述手柄的一端与所述工作头一体化连接,所述手柄的另一端与所述多种吹风机及类似的装置接口套接。
一种手持吹尘式纱窗清灰器,包括手柄及与所述手柄一体化连接的工作头;其特征在于:所述工作头内设置有刷毛和出风口。所述工作头与吹风管手柄连接,吹风管的另一端与吹风机及类似的装置接口套接。
根据上述4种吹尘式纱窗清灰器均可分别在其工作头设置喷洒水雾的喷雾头。该喷雾器储水容器不需要大,有水雾喷洒在纱窗上,经过毛刷甩刷,再经过吹风机吹洒可以高效的去除纱窗上的灰尘。
附图说明

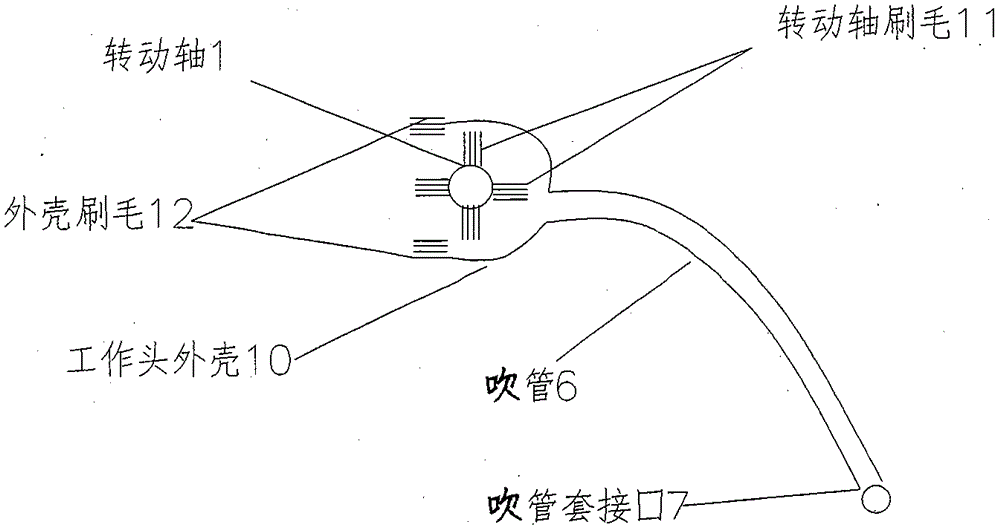

图1为本发明的单轴结构截面示意图;

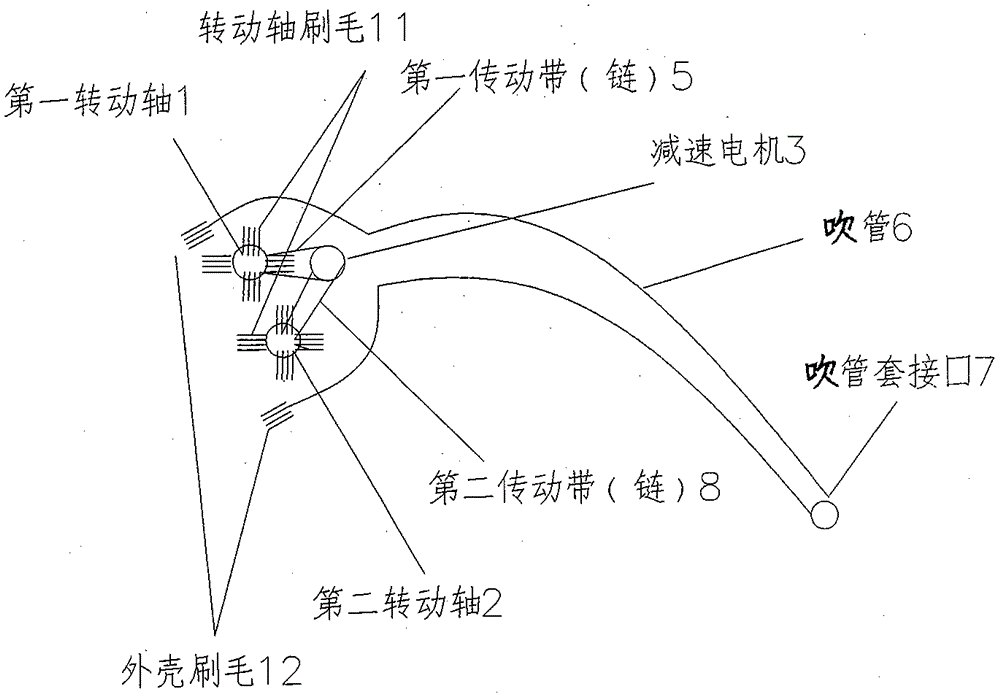

图2为本发明的双轴结构截面示意图之一;

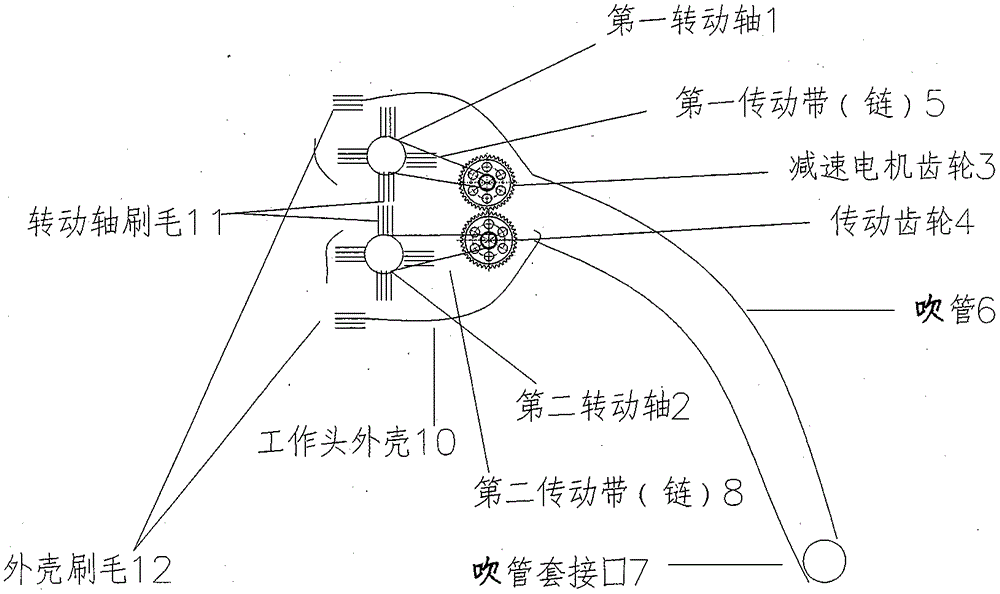

图3为本发明的双轴结构截面示意图之二。

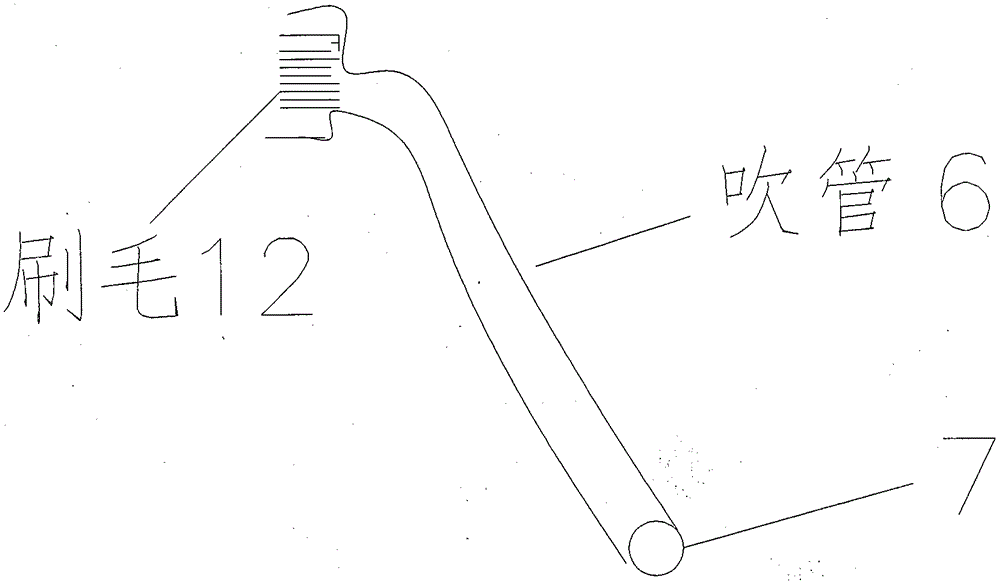

图4为本发明的无轴结构截面示意图;
图中,1-第一转动轴、2-第二转动轴、3-减速电机、4-传动(齿)轮、5- 第一传动(带)链、6-吹管、7-吹管套接口、8-第二传动(带)链、9-转动轴、 10-工作头外壳、11-转动轴刷毛、12-外壳刷毛
具体实施方式
下面结合附图对本发明的具体实施方式作进一步说明。在此需要说明的是,对于这些实施方式的说明用于帮助理解本发明,但并不构成对本发明的限定。此外,下面所描述的本发明各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。
在本发明的描述中,指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本发明和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本发明的限制。
此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本发明的描述中,“多个”的含义是至少两个,例如两个,三个等,除非另有明确具体的限定。
如图1所示,在本发明的结构示意图中,该手持吹尘式纱窗清灰器包括吹管 6及与该吹管6一体化连接的工作头10,该工作头10内设置有转动轴9,使用时,把吹管套接口7与吹风机吹管套接,当转动轴9旋转时,带动转动轴毛刷11工作,清扫纱窗网,使灰尘冲向工作头外,因为灰尘受到刷毛的甩刷,加上吹风机的吹力,便顺着风向往纱窗外飘离,从而完成纱窗网清灰工作。
如图2所示,在本发明的结构示意图中,该手持吹尘式纱窗清灰器包括吹管 6及与该吹管6一体化连接的工作头10,该工作头10内设置有第一转动轴1、第二转动轴2、传动(齿)轮4、减速电机3,该第一转动轴1、第二转动轴2及减速电机3、传动(齿)轮4均与该齿轮组传动连接,该第一转动轴1的外侧及第二转动轴2的外侧均设置有排刷11,该吹管6上设置有电机控制开关及吹风机吹管接口7,该电机控制开关与该减速电机3电连接。可以理解的,该吹管6的一端与该工作头10一体化连接,该吹管6的另一端与该吹风机吹管接口7套接;该吹管6的内部设置有电池,,或者不用电池,而是用小变压器输出低压直流电为该减速电机3供电,该电机控制开关及减速电机3均通过电源线与该电池或者低压直流电源连接,该吹管6为圆管状,该吹管接口7与吹风机吹管连接。
具体地,图2为本发明中齿轮组的结构示意图,该齿轮组包括第一转动轴1 套有链轮或者皮带轮,第二转动轴2套有链轮或者皮带轮,传动齿轮4套有(链或带)轮及减速电机齿轮3套有(链或带)轮,该传动齿(链或带)轮4分别与该第一转动轴齿(链或带)轮1及减速电机齿轮3啮合连接,该第二转动轴齿(链或带)轮2与该减速电机齿(链或带)轮3啮合连接;
当该减速电机齿(链或带)轮3因为通电后开始转动时,第二转动轴齿(链或带)轮2与传动齿(链或带)轮4开始工作,该第二转动轴带动该第二转动轴上的毛刷开始清扫纱窗网,与此同时,传动齿轮4套有(链或带)轮受到该减速电机3齿(链或带)轮的传动,开始旋转,同时带动第一转动轴1套有链轮或者皮带轮转动,使第一转动轴上的毛刷也同时清扫纱窗网的灰尘。清扫的灰尘受到外壳边缘毛刷的限制,无法逃出工作头腔内,不至于灰尘到处飘散,加上吹风机的吹力,便朝向纱窗外的方向飘散,从而完成清灰工作。
如图3所示,在本发明的结构示意图中,该手持吹尘式纱窗清灰器包括吹管 6及与该吹管6一体化连接的工作头10,该工作头10内设置有第一转动轴1、第二转动轴2、减速电机3,该第一转动轴1、第二转动轴2均与该减速电机3传动连接,该第一转动轴1的外围及第二转动轴2的外围均设置有排刷11,该吹管6 上设置有电机控制开关及吹风机吹管接口7,该电机控制开关与该减速电机3电连接。
可以理解的,该吹管6的一端与该工作头10一体化连接,该吹管6的另一端与该吹风机吹管接口7套接;该吹管6的内部设置有电池,,或者不用电池,而是用小变压器输出低压直流电为该减速电机3供电,该电机控制开关及减速电机3均通过电源线与该电池或者低压直流电源连接,该吹管6为圆管状,该吹管接口7与吹风机吹管连接。
本发明的上述几种形式的吹尘器工作头都可以附加水雾喷头,具体的,当工作头完成纱窗的前期清灰工作后,再使用喷雾器喷洒水雾,进行再次清灰工作,当水雾喷洒到纱窗上,工作头上的刷毛在纱窗上反复扫刷,将水分与灰尘一起弹射到纱窗外随风飘散,以完成清灰工作,此时纱窗更加清洁干净。
可以理解的,本发明设计合理,构造独特,圆管可以与吹风机及类似的装置接口相接,吹管6上有电机控制开关。具体的工作原理:该工作头10是一个长方形工作罩(壳),内有两根圆柱状排刷,分别固定在第一转动轴1及第二转动轴2上,每个转动轴上有一个齿轮(链或带)轮,与传动齿轮4,减速电机3 相互连接啮合并且传动。当减速电机3转动时,在互相啮合的齿轮的相互作用下,带动两个转动轴转动,也清扫掉纱窗网上的灰尘,接合吹风机的吹力,能够高效地把灰尘吹散在纱窗外面,并且,加上水雾喷洒,刷毛的反复扫刷,能够清除比较顽固的灰尘,以完成清洁的工作;可以不取下纱窗进行纱窗清灰工作,且干净卫生,高质高效。
以上结合附图对发明的实施方式作了详细说明,但本发明不限于所描述的实施方式。对于本领域的技术人员而言,在不脱离本发明的原理和精神的情况下,对这些实施方式进行多种变化、修改、替换和变型,仍落入本发明的保护范围内。
