专利名称：一种双层绝缘电热膜

申请权利人： 徐秉绶;

申请（专利）号：202120682463.6   202020971903.5    202020969839.7

技术领域

本发明涉及电地暖领域，尤其涉及一种双层绝缘电热膜。

背景技术

在电地暖产品系统中，用电热膜作为发热元件是一个主要发展方向，而现有的电热膜产品中采用单层聚酯膜作为绝缘层，这种结构会因为聚酯膜产品在生产中的瑕疵而降低绝缘性能，且大部分电热膜是需要铺设在地面或地下的，对绝缘的要求就更高，需要寻找一种有效的方法提高绝缘性能。

发明内容

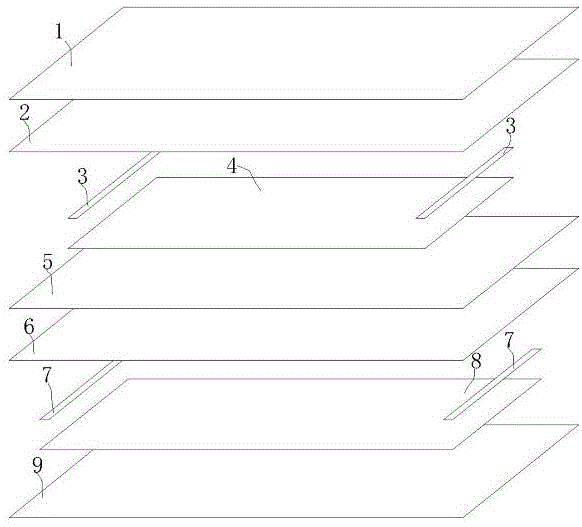

针对现有技术的不足，本发明提出了一种双层绝缘电热膜，由上聚酯膜层一、上聚酯膜层二、上导电铜带、上导电纸发热层、中聚酯膜层一、中聚酯膜层二、下导电铜带、下导电纸屏蔽层、下聚酯膜层组成，其中上聚酯膜层一和上聚酯膜层二、中聚酯膜层一和中聚酯膜层二分别构成双层绝缘的聚酯膜，所有聚酯膜层、导电纸层和导电铜带之间的粘结由涂敷在聚酯膜面上的热熔胶用热压覆膜机压合成型；下导电纸屏蔽层要比上导电纸发热层长四个导电铜带的宽度，使得分别贴在下导电纸屏蔽层二头的下导电铜带和分别贴在上导电纸发热层二头的上导电铜带在水平方向上各错开二个导电铜带的宽度，在方便焊接引线的同时，也使焊点之间有足够的安全距离；上聚酯膜层一、上聚酯膜层二、中聚酯膜层一、中聚酯膜层二和下聚酯膜层其中的聚酯膜厚度为0.04~0.06mm，涂敷的热熔胶厚度为0.03~0.04mm。
