申请权利人：侯巧生

申请（专利）号：202120606146.6    202130163576.0   202130163434.4     202130768830.X

技术领域

本实用新型涉及园林机械，尤其为一种轻型多用途电动修剪机具。

背景技术

便携式园林机械的电动化、轻型化、易操作、免维修已成为业界所追求的目标。结构简单且性能可靠，是此类产品的最佳设计。

发明内容

本实用新型的目的是提供一种结构简单的轻型多用途电动修剪机。

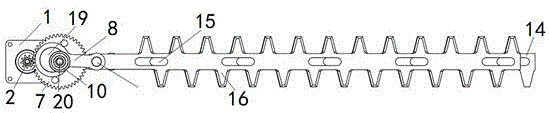

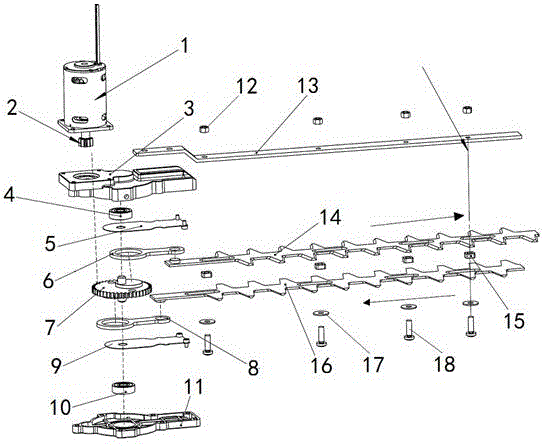

为实现上述目的，本实用新型的技术方案是，一种轻型多用途电动修剪机，其构成包括有电机、动力传动机构、刀架、刀片，其特征在于：所述动力传动机构由上铝壳体、上轴承、上摩擦片、动力小齿轮、上连杆、偏心大齿轮、下连杆、下摩擦片、下轴承、下铝壳体构成，上、下轴承分别嵌入至上、下铝壳体中，上、下摩擦片分别固定于上、下铝壳体，偏心大齿轮的上、下中心轴分别插入至上、下轴承中，动力小齿轮固定于电机动力轴，并穿过上铝壳体的通孔，动力小齿轮与偏心大齿轮外齿啮合，上、下连杆的大径孔分别套装于偏心大齿轮上方、下方的偏心轮，上、下铝壳体对合固定，上、下连杆的小径孔分别套装于上、下刀片。
