名称；一种多功能便捷使用的护理网具
专利人： 黄立峰
专利号：202122295199.3
项目简介：
我国已经进入老龄化社会，同时，每年因交通事故、意外伤害也产生了相当多的长期卧床病人，对大量的老人、长期卧床病人护理工作将成为严峻的考验。
现有市场上用于长期卧床病人护理的器具，如护理床、气垫床等，主要用外力从病人背部撑起来，但病人的背部、臀部、脚踝部仍不能有效地实现通风、通气、隔热等，仍然无法最大程度地解脱病人身体的痛苦。本产品则可以最大程度地实现长期卧床病人的背部、臀部、脚踝部实现通风、通气、隔热，且便于进行卫生清理，最大程度地减轻病人、老年人罹患褥疮的风险。本产品可按高、中、低端生产，可以手动、电动，可以单独使用，也可以配合现有的护理床使用。高端产品可以通过电脑控制，实现无人化护理。
本产品应用范围包括：医院、养老院等，中低端产品可直接应用于战场救治，灾区救援，应用前景广阔，可形成上千亿的产业。
技术领域
本实用新型涉及医疗器械技术领域，具体是指一种多功能便捷使用的护理网具。
背景技术
目前，存在许多具有脊椎、腰及腿部疾病的病患，有的病患由于腿部疾病需要长期卧床，而病患长期卧床不方便护理人员对护理床上护理用具的更换，通常需要人工对患者进行抬升更换，但是由于患者身体脆弱，稍有不当可能会对患者的躯体造成其他损伤，且患者长期卧床，背部得不到通风，容易在背部产生湿疹等其他疾病，也容易产生褥疮等，因此需要一种能够对患者的躯体进行固定抬升，且能够对其背部进行通风的护理网具。
实用新型内容
本实用新型要解决的技术问题是，克服现有技术缺点，提供一种多功能便捷使用的护理网具，能够对病患的躯体进行固定防护然后抬升，便于医护人员对移动不便的病人的护理，同时，能够对病患的背部进行通风通气，且能够避免被直接吹风着凉。

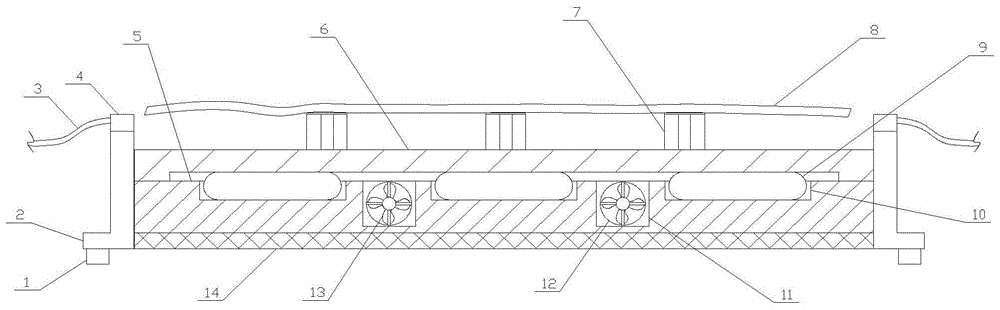

为解决上述技术问题，本实用新型提供的技术方案为：一种多功能便捷使用的护理网具，它包括固定轴、导向块、固定带、收纳盒、弹性垫、上层垫、一号隔离柱、面层、气囊、让位槽、通风槽、连接架、电动风扇、底层编网、侧编网、支撑柱、二号隔离柱和三号隔离柱，两组支撑柱分别置于弹性垫的两侧，一组所述支撑柱包括两个支撑柱，同组的两个所述支撑柱分别位于弹性垫的两端，相邻的两个所述支撑柱之间设置有侧编网，所述弹性垫的底部设置有底层编网，所述底层编网和四个支撑柱固定连接，且和侧编网相对应连接，所述侧编网和底层编网均为高强度、具适当弹性的尼龙绳编织，且网格宽度为3厘米～6厘米之间，所述弹性垫为海绵材料，且层高在1厘米～3厘米之间，所述弹性垫上部等距开有多个让位槽和通风槽，所述通风槽位于相邻的两个让位槽之间，所述通风槽内部设置有两个连接架，两个所述连接架分别位于通风槽的两端，所述连接架上设置有电动风扇，所述让位槽内部设置有气囊，所述气囊的高度大于让位槽的槽深，上层垫置于弹性垫上部，所述上层垫由接触皮肤层为纯棉或纱布等医学上允许接触皮肤的材料制成，所述上层垫底面中部开有贯穿槽，所述贯穿槽的槽底和气囊相对应抵撑，所述贯穿槽和弹性垫之间相配合形成多个空腔，所述空腔和通风槽相应连通，所述上层垫上部设置有可拆卸的面层，所述面层为高强度、具适当弹性的尼龙绳编织。
进一步的，所述支撑柱上设置有导向块，所述导向块下部设置有固定轴，所述固定轴内部开有花键槽，所述花键槽和电机设备相对应卡接，通过增设电机设备，实现电动控制抬升护理网具，使用方便。
进一步的，所述支撑柱上部设置有收纳盒，所述收纳盒上设置有连通槽，所述收纳盒内部通过卷轴设置有可卷收的固定带，所述卷轴上设置有卷簧，所述固定带通过连通槽延伸至收纳盒外部，能够通过固定带和护理床上的护栏相对应连接固定，以此对护理网具进行固定。
进一步的，所述通风槽内部设置有两个电池盒，两个所述电池盒分别和两个电动风扇电性连接，能够对电动风扇进行供电，从而能够使得电动风扇进行吹气，强行通风通气，同时由于上层垫的阻隔，病人只会感知到背部空气流动，但并不会被直接吹风，既增加舒适感，又免于被直接吹风着凉。
进一步的，所述上层垫上部设置有两个一号隔离柱、两个三号隔离柱和一个二号隔离柱，所述一号隔离柱、二号隔离柱和三号隔离柱均由高强度、具适当弹性的尼龙绳编织形成，且上部和侧编网齐平，所述一号隔离柱、二号隔离柱和三号隔离柱上均设置有海绵垫，能够使得两个一号隔离柱相对应对病患的腋窝至肘部进行抵撑的同时，能够使得病患的前臂自由活动，便于病人能处理诸如瘙痒之类的事，两个三号隔离柱相配合对病患的头部进行卡合固定，避免在抬升病人身体时，病人头部发生剧烈晃动，对脖子造成损伤，二号隔离柱对应对大腿中部至膝盖以下小腿中部进行抵撑。
进一步的，所述面层和上层垫之间可通过绳带捆扎、粘扣带、拉链连接方式相连接，安装拆卸方便快捷，使用方便。
本实用新型与现有技术相比的优点在于：本实用新型设置的弹性垫、底层编网、侧编网、支撑柱，能够对病患进行抬升，方便对移动不便的病患进行护理；设置的气囊、通风槽、上层垫，电动风扇，能够使得电动风扇进行吹气，强行通风通气，同时由于上层垫的阻隔，病人只会感知到背部空气流动，但并不会被直接吹风，既增加舒适感，又免于被直接吹风着凉；设置的一号隔离柱、二号隔离柱、三号隔离柱，能够对病患进行卡合固定，避免在抬升病人身体时，身体晃动。
