名称：铺设地砖用的水平尺
专利人： 顾文青
专利号：202220205226.5
技术领域
本实用新型属于建筑物地坪施工用工具技术领域，具体涉及一种铺设地砖用的水平尺。
背景技术
如业界所知，在地坪上铺设地砖既可方便清洁、增进踩踏的舒适性以及增进观瞻效果等等，又能对以地坪为载体敷设的各种管线起到有效的遮蔽保护作用。由于地砖铺设后的整体平整度的优劣会对地坪装饰效果产生相应的影响，因而一方面要求铺设者如泥瓦匠具有足够丰富的经验，以防止相邻地砖在接合（衔接）部位出现哪怕是微渺的台阶（即高度差），另一方面需要凭借水平尺和/或水平线等等。水平尺之所以是铺设地砖时使用最为普遍的工具，这是因为其具有既简单又廉价并且使用方便等的长处。但是由于已有技术中的水平尺不具有以先前完成了铺贴的地砖为基准对有待于继续铺贴的下一地砖的水平度进行有效控制的作用，于是在完成了先前即完成了前一块地砖的铺贴后，往往将水平尺以骑跨两块地砖的方式察看是否水平，如果有失水平，那么需暂时提起待铺的前述下一块地砖，或刮去部分水泥沙浆层（高出在先铺的地砖的情形时），或添加水泥沙浆层（低于在先铺的地砖的情形），这种方式一方面影响施工效率，另一方面会显著增大施工者的作业强度。
在公开的中国专利文献中可见诸与水平尺相关的技术信息，如CN203432580U推荐有“地板砖水平尺”以及CN201221945Y提供有“水平尺”，等等。但是并未给出有助于解决申请人在上面提及的技术问题的启示，下面将要介绍的技术方案便是在这种背景下产生的。
实用新型内容
本实用新型的任务在于提供一种有助于以完成了铺贴的地砖为基准对在后有待于铺贴的待铺地砖的底砂灰层找平整而得以提高施工效率并且得以显著减轻施工者的作业强度的铺设地砖用的水平尺。

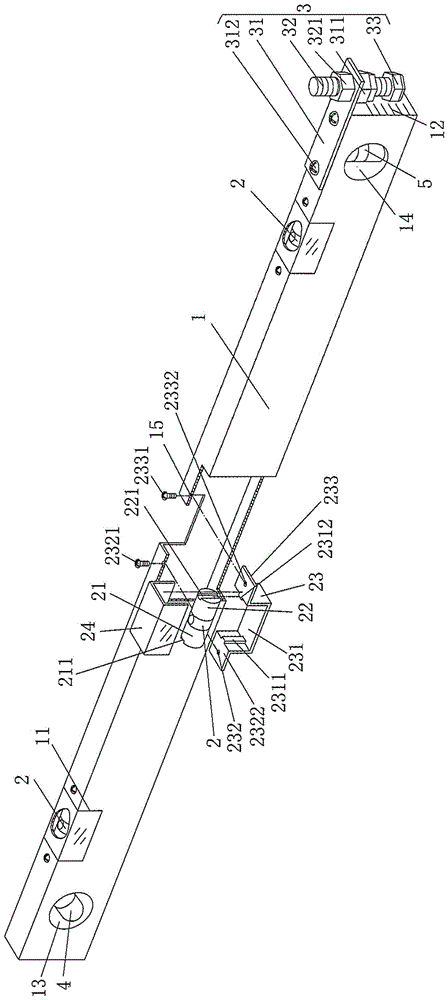

本实用新型的任务是这样来完成的，一种铺设地砖用的水平尺，包括尺体，在该尺体的长度方向并且在使用状态下朝向上的一侧间隔构成有横向水准泡安装腔；横向水准泡，该横向水准泡的数量与所述横向水准泡安装腔相等并且每个横向水准泡安装腔内以水平状态设置有一个所述的横向水准泡；特征在于还包括有一待铺地砖底砂灰层找平基准确定机构，该待铺地砖底砂灰层找平基准确定机构设置在所述尺体的右端并且在该尺体的右端端面上设置有地砖厚度尺寸参照刻度标记。
在本实用新型的一个具体的实施例中，所述待铺地砖底砂灰层找平基准确定机构包括一高度调节件固定板、一高度调节件和一支承座，高度调节件固定板的左端与所述尺体的左端朝向上的一侧表面固定，而高度调节件固定板的右端以水平状态探出尺体的右端端面，并且在该高度调节件固定板的右端朝向下的一侧固定有一固定板紧固件，高度调节件的上端由下向上依次穿过所述固定板紧固件以及高度调节件固定板伸展到高度调节件固定板的上方并且由设置在高度调节件的上端的锁定件锁定或解除锁定，支承座设置在高度调节件的下端。
在本实用新型的另一个具体的实施例中，所述高度调节件固定板的宽度是与所述尺体的宽度相等的，并且高度调节件固定板的左端通过螺钉与尺体的右端朝向上的一侧表面固定。
在本实用新型的又一个具体的实施例中，所述高度调节件为塑料螺栓，所述锁定件为塑料锁定螺母，所述支承座为塑料支承螺母。
在本实用新型的再一个具体的实施例中，所述高度调节件固定板为金属板，所述固定板紧固件为金属螺母并且与高度调节件固定板焊接固定。
在本实用新型的还有一个具体的实施例中，所述横向水准泡的左端插入一水准泡左壳体内，而横向水准泡的右端插入一水准泡右壳体内，水准泡左壳体以及水准泡右壳体与水准泡壳体固定座插嵌固定，而该水准泡壳体固定座在对应于所述横向水准泡安装腔的位置与所述尺体固定并且由一水准泡护罩在对应于横向水准泡安装腔的位置与尺体的插嵌配合而对横向水准泡的前后侧以及上部蔽护。
在本实用新型的更而一个具体的实施例中，在所述水准泡左壳体的左侧面上以纵向状态构成有一左壳体插槽，而在所述水准泡右壳体的右侧面上以纵向状态构成有一右壳体插槽；所述水准泡壳体固定座具有一水准泡壳体配合腔，在该水准泡壳体配合腔的左腔壁上以纵向状态构成有左腔壁插嵌条，而在右腔壁上同样以纵向状态构成有一右腔壁插嵌条，左腔壁插嵌条与所述左壳体插槽插嵌配合，右腔壁插嵌条与所述右壳体插槽插嵌配合。
在本实用新型的进而一个具体的实施例中，在所述水准泡壳体固定座的左端上部向左折展而构成有一左固定耳，而在右端上部向右折展而构成有一右固定耳，左固定耳通过左固定耳螺钉与所述尺体固定，右固定耳通过右固定耳螺钉与尺体固定。
在本实用新型的又更而一个具体的实施例中，在所述尺体的左端开设有一倾斜水准泡观察孔，在对应于该倾斜水准泡观察孔的位置设置有一倾斜水准泡；在尺体的右端开设有一纵向水准泡观察孔，在对应于该纵向水准泡观察孔的位置设置有一纵向水准泡。
在本实用新型的又进而一个具体的实施例中，所述的尺体由铝挤材挤制而成。
本实用新型提供的技术方案由于在尺体的右端设置了一待铺地砖底砂灰层找平基准确定机构并且在尺体的右端端面上设置了地砖厚度尺寸参照刻度标记，因而可以满足对有待于铺设的地砖的底砂灰层的精准找平提供保障的要求，既可提高施工效率并且确保施工质量，又能显著减轻施工者的作业强度。
