名称：一种儿童用雾化面罩

专利号：202120050980.1

专利人：朱玉燕

技术领域

本实用新型属于医疗器械技术领域，具体涉及一种儿童用雾化面罩。

背景技术

近年来，空气质量下降，呼吸道疾病越来越多，雾化吸入治疗已成为一种临床常用的治疗方法，雾化吸入法是利用高速氧气气流，使药液形成雾状，再由呼吸道吸入，达到治疗的目的。用于治疗呼吸道感染，消除炎症和水肿，稀化痰液，帮助祛痰。

传统的雾化器面罩主要由面罩本体、雾化器连接口、通气孔、可调鼻夹几部分组成，使用过程中通常存在以下问题： 1，喷雾自通气孔喷出充分接触儿童面部及眼部，严重影响使用者视线，导致儿童哭闹，对雾化治疗产生抵触情绪而拒绝配合。2、雾化面罩多采用PVC材质，因此存放过程中易造成下颌处挤压变形，不仅缩短面罩使用寿命，而且影响面罩使用效果。3、因雾化面罩变形或面罩大小与脸型不吻合导致的含药喷雾自颌下漏出，造成药液浪费。

发明内容

为了克服现有的雾化面罩颌下变形、漏气以及含药气体自通气孔喷出接触面部及眼睛，影响视线的问题，本实用新型提供一种新型雾化面罩，不仅可以延续传统雾化面罩的功能，还能解决以上问题，一定程度上缓解儿童患者的哭闹不配合等情绪。

本实用新型解决其技术问题所采用的技术方案是：

儿童用雾化面罩，包括面罩本体，本体的下端下颌处外部设有条纹结构，内部加入折叠式可调节负压胶垫，通气孔上方处各加一片与面罩本体相连接的导气罩，同时在导气罩内侧下缘粘贴一次性使用吸水棉条。

所述面罩本体下颌处外部的条纹结构质地较硬，为横向排列。

所述的折叠式可调节负压胶垫为柔软亲肤的硅胶材质。

所述的导气罩覆盖于通气孔之上，与通气孔之间保持一定距离，方向指向外下方。

所述吸水棉条为一次性无菌压缩棉条，置于导气罩内侧通气孔下方，与导气罩两侧边缘相连。

本实用新型的有益效果是：

本实用新型通过添加横向条纹结构，可有效地防止面罩因存放不当造成的面罩本体颌下变形；下颌内测的负压胶垫可解决因面罩大小与脸型不符造成的药物浪费，更好的达到雾化效果；通过添加导气罩可有效缓解因含药喷雾接触面部眼部、影响视线引起的儿童哭闹问题，缓解其抵触情绪；此外，本实用新型结构简单，所需成本低，实用性强。

附图说明

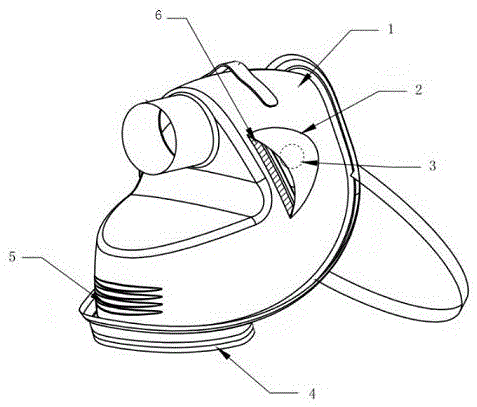

图1为本实用新型的整体结构示意图。

图中：1、面罩本体；2、导气罩；3、通气孔；4、折叠式负压胶垫； 5、横向条纹结构；6、一次性粘贴式压缩棉条。

具体实施方式

下面结合附图对本实用新型的优选实施例作进一步说明：

如图1所示，本实用新型提供一种儿童用雾化面罩，包括面罩本体1，使用时面罩本体置于儿童面部，面罩本体1的两侧各有一个对称的通气孔3，用于废气排放；在通气孔3的上方设有与面罩本体相连接的导气罩2，导气罩2朝向外下方，其作用在于使雾化器使用过程中产生的喷雾向外向下传导，因此避免含药喷雾与儿童面部及眼部接触，同时可缓解因喷雾影响视线造成的儿童哭闹等情绪。

本实施例中，导气罩2的内侧通气孔下方边缘处设有可粘贴的一次性使用压缩棉条6，在雾化使用过程中，因儿童呼出气体温度较外界高，在通气过程中很容易在通气孔外产生冷凝水，压缩棉条6为粘贴式、一次性，既能较好吸附产生的冷凝水，又能做到拆卸方便，清洁卫生。

本实施例中，面罩本体1下方下颌处外侧设有横向排列的较硬质地的条纹结构5，可有效防止因面罩存放不当造成的颌下部位的变形。

本实施例中，面罩本体1的下方内侧下颌处设有折叠式负压胶垫儿4，折叠式负压胶垫4取材可选用亲肤无刺激的硅胶材质，因其可折叠富有弹性的特征，可适用于不同脸型，其作用在于可以弥补因面罩与脸型不符造成的含药气体自颌下漏出的问题，从而避免药物浪费，达到更好的雾化效果。
