名称：一种刷漆工具

专利号：202122053604.0

专利人： 刘中强

技术领域

本实用新型涉及刷漆技术领域，具体而言，涉及一种刷漆工具。

背景技术

在日常的建筑装饰工程中进行涂料滚涂时会经常使用到滚筒刷，滚筒刷是漆匠工作时常用的工具之一，使用时用滚筒刷在漆桶里面蘸上油漆，然后将滚筒刷贴合墙面滚动，可将蘸取的漆转移至墙面上。

目前在使用滚筒刷时，存在以下缺陷：将滚筒刷的放入油漆桶内蘸取油漆，然后将滚筒刷从油漆桶内取出后，滚筒刷上会蘸取较多的油漆，直接将其从油漆桶中拿出，油漆会滴落到地面，污染地面的同时造成油漆的浪费；并且油漆刷完后又会重新伸入油漆桶内蘸取，使用非常麻烦，反复蘸取还会降低工作效率。因此，现有技术有待改进。

实用新型内容

本实用新型的目的在于提供一种刷漆工具，其能够针对现有技术中存在的问题，提出对应的解决方案，具有保持施工现场清洁、使用方便、刷漆效率高的有益效果。

本实用新型的实施例是这样实现的：

本申请实施例提供一种刷漆工具，其中包括相互连接的储漆罐和喷杆，储漆罐设置有加压结构，喷杆的端部设置有滚动刷头。

本实施例刷漆工具主要包括储漆罐和喷杆两部分组成，储漆罐的内部开设有空腔，用于存储涂料用的油漆，喷杆和储漆罐相连接，喷杆内部开设有通道，用于将储漆罐内的油漆喷出。加压结构安装于储漆罐上面，能够增加储漆罐内部的气压，迫使油漆从喷杆喷出。滚动刷头安装在喷杆喷出油漆的一端，当油漆喷出后直接粘在滚动刷头上面。漆匠握住喷杆控制滚动刷头，然后直接在墙面或者物体表面进行刷漆，刷漆过程中油漆由储漆罐源源不断供应，不需要在油漆桶中蘸取，不会出现油漆滴落地面上的情况，保持施工现场总结。并且在使用时无需漆匠反复蘸取，使用非常方便，提高了刷漆的效率。

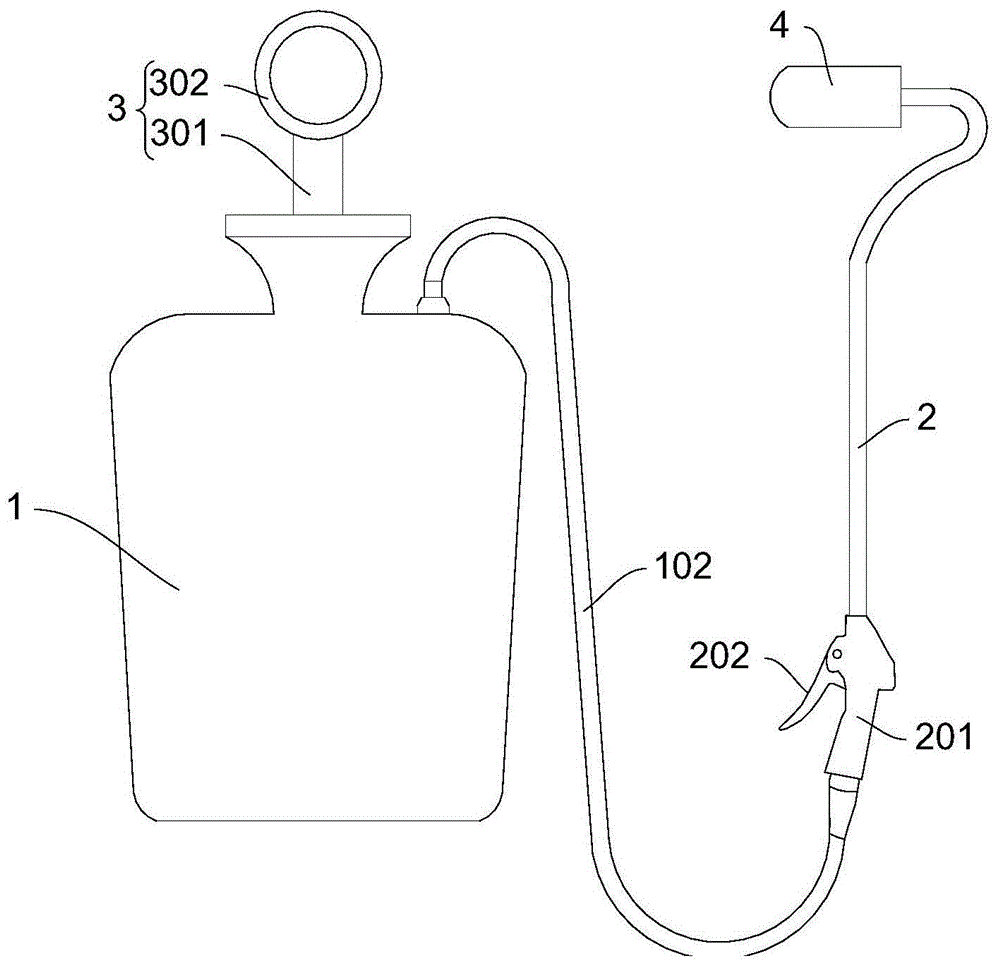

在本实用新型的一些实施例中，上述加压结构包括活塞杆、活塞和泵筒，活塞杆与活塞连接，活塞设置于泵筒，泵筒与储漆罐内部连通。

本实施例的加压结构主要包括活塞杆、活塞、泵筒三部分，结构和现有技术中的打气筒类似，起到打气加压的效果。泵筒固定安装在储漆罐内部，活塞安装在泵筒内，活塞杆的底端和活塞固定连接，活塞杆的顶端伸出储漆罐外部。需要加压时，漆匠握住外部的活塞杆上下拉动，带动活塞在泵筒内上下运动，进而将空气压入储漆罐内，增加储漆罐内的压力。

在本实用新型的一些实施例中，上述活塞杆顶部设置有拉环。

为了便于漆匠对活塞杆施力，在活塞杆固定安装有拉环，拉环焊接在活塞杆的顶端，使用时漆匠握住拉环对活塞杆施力，使用更方便。

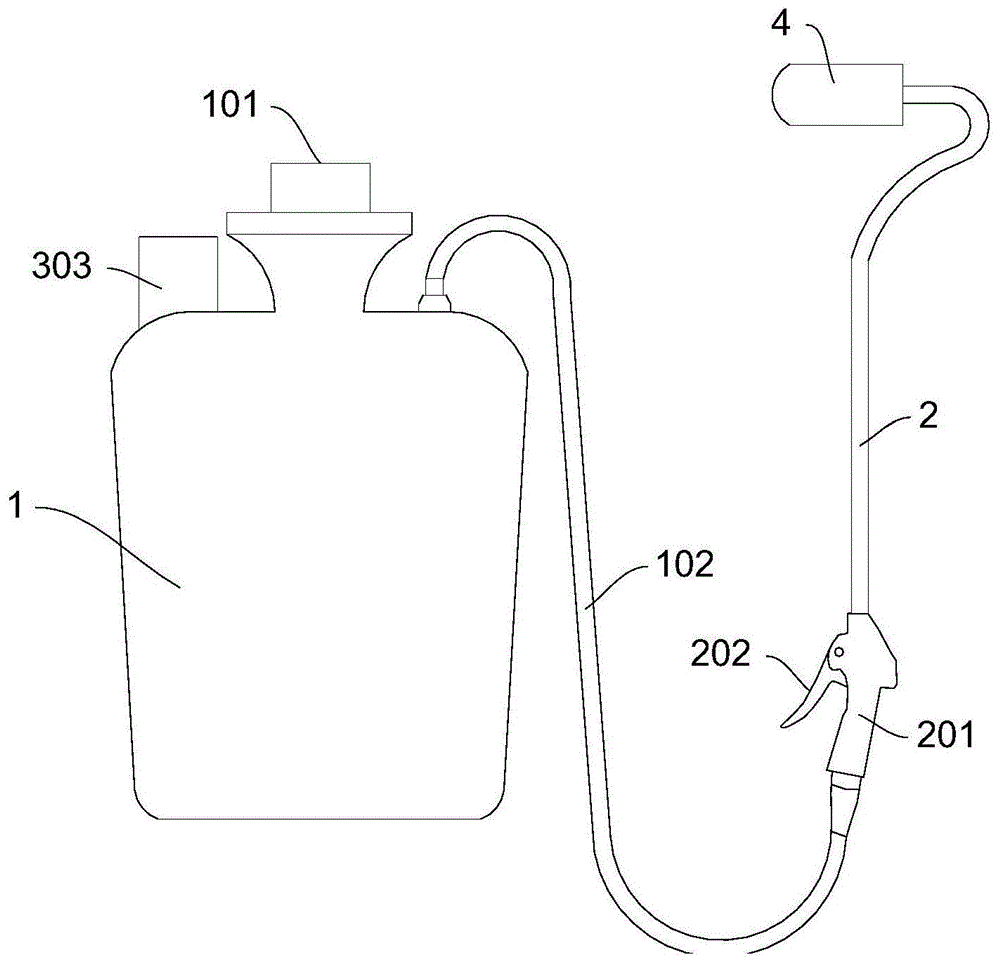

在本实用新型的一些实施例中，上述加压结构包括电动气泵，电动气泵与储漆罐内部连通。

加压结构可以选择电动气泵，电动气泵固定安装在储漆罐的外表面上，并且电动气泵和储漆罐内部空间相连通，电动气泵通电工作后能自动将外界气体输送至储漆罐内，增加储漆罐内部的压力，使油漆在压力的作用下自动排出。电动气泵代替人力加压，使用更方便，节省体力。

在本实用新型的一些实施例中，上述储漆罐的罐口设置有密封塞，密封塞与储漆罐螺纹连接。

罐口开设在储漆罐的顶部，密封塞堵住储漆罐的罐口，密封塞设置有外螺纹，储漆罐的罐口设置有内螺纹，内螺纹和外螺纹配合，使得密封塞能够密封储漆罐的罐口，防止泄露。

在本实用新型的一些实施例中，上述储漆罐设置有软管，软管与喷杆连接。

软管的左端和储漆罐连接，软管的右端和喷杆连接，通过软管将喷杆和储漆罐连通，使得储漆罐内的油漆能够输送至喷杆。软管较为柔软，方便漆匠操作。

在本实用新型的一些实施例中，上述喷杆设置有握柄，握柄转动连接有按压阀。

握柄固定在喷杆的底端，便于漆匠持握。握柄的表面还可以设置防滑凸纹，增大和手接触的摩擦力，防止滑脱。按压阀和握柄转动连接，漆匠手持握柄后，用手指压动按压阀，进而控制喷杆的关闭状态，控制是否需要向滚动刷头补充油漆，使用更加方便。

在本实用新型的一些实施例中，上述储漆罐设置有背带或肩带。

背带或肩带固定安装在储漆罐的外表面，通过背带可以将储漆罐背在身上，通过肩带可以将储漆罐挂在肩上，方便漆匠携带。

在本实用新型的一些实施例中，上述滚动刷头包括海绵滚动刷头或绒毛滚动刷头，所述海绵滚动刷头或绒毛滚动刷头套设于所述喷杆的端部。

滚动刷头可以选择由海绵材质制成的海绵滚动刷头或者由绒毛制成的绒毛滚动刷头，套在喷杆的上端部，并且海绵滚动刷头或绒毛滚动刷头能够和现有技术的滚筒刷一样转动刷漆。喷杆将油漆喷在海绵滚动刷头内部，油漆顺着海绵滚动刷头或绒毛滚动刷头的间隙渗出到滚动刷头的外表面，然后漆匠操作喷杆进行刷漆。结构简单，设计合理。

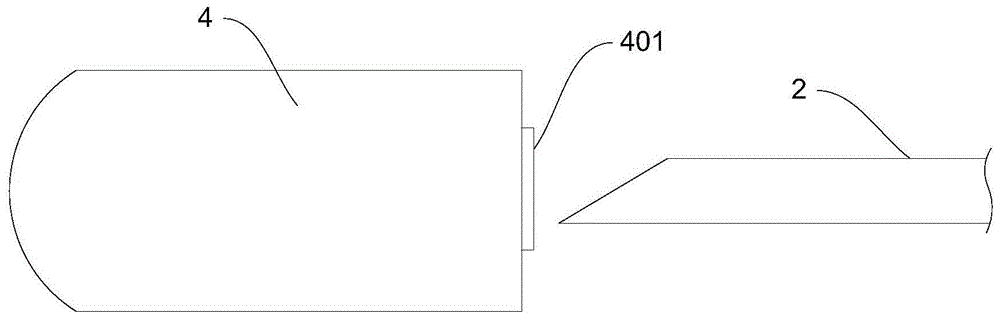

在本实用新型的一些实施例中，上述喷杆设置有锥形端头。

喷杆的出口端为锥形端头，锥形端头便于插入滚动刷头内，并且出口较大，不容易堵塞。

相对于现有技术，本实用新型的实施例至少具有如下优点或有益效果：

本实用新型的实施例提供了一种刷漆工具，主要包括储漆罐和喷杆两部分组成，储漆罐的内部开设有空腔，用于存储涂料用的油漆，喷杆和储漆罐相连接，喷杆内部开设有通道，用于将储漆罐内的油漆喷出。加压结构安装于储漆罐上面，能够增加储漆罐内部的气压，迫使油漆从喷杆喷出。滚动刷头安装在喷杆喷出油漆的一端，当油漆喷出后直接粘在滚动刷头上面。使用时，先将油漆添加至储漆罐中，然后启动加压结构，使加压结构对储漆罐进行加压，最后漆匠握住喷杆控制滚动刷头，直接在墙面或者物体表面进行刷漆。刷漆过程中油漆由储漆罐源源不断供应，不需要在油漆桶中蘸取，不会出现油漆滴落地面上的情况，保持施工现场总结，并且在使用时无需漆匠反复蘸取，使用非常方便，提高了刷漆的效率。因此，本实用新型的实施例提供了的刷漆工具具有保持施工现场清洁、使用方便、刷漆效率高的优点。
