名称：用于冲压作业的悬臂式防护装置
专利人;杨钢;
专利号：202221011321.8
技术领域
本实用新型涉及工业冲压领域，具体涉及一种用于冲压作业的悬臂式防护装置。
背景技术
冲压设备目前已经有各类防止手掌伤害的装置，如光幕传感器、双手按钮、拍手器等，其作用主要在人手未离开操作区域时冲头不能执行向下的动作以起到安全保护的目的，但由于部分零件的加工始终要靠人手装卸工件，在操作者疲劳后且冲头下降的过程，如果出现错误动作，人手再次进入加工区域，由于电路信号反映的滞后和冲头下降过程的惯性，这些保护装置将失去作用，仍然会发生伤人事故，而且这种伤害是不可治愈、永久性的；并且目前的防护设备等均与冲压装置间隔布置，使得占有大面积的现场施工场地，严重地干涉现场的环境空间，使得作业空间被限制。
因此，为解决以上问题，需要一种用于冲压作业的悬臂式防护装置，能够在工人冲压作业时对手臂和人手进行防护，防止冲头下降过程的惯性对人手的不可逆损伤，同时解决防护装置占用大面积现场空间的问题，提高结构紧凑性。
实用新型内容
有鉴于此，本实用新型的目的是克服现有技术中的缺陷，提供用于冲压作业的悬臂式防护装置，能够在工人冲压作业时对手臂和人手进行防护，防止冲头下降过程的惯性对人手的不可逆损伤，同时解决防护装置占用大面积现场空间的问题，提高结构紧凑性。
本实用新型的用于冲压作业的悬臂式防护装置，包括保持架和防护机构，所述防护机构通过保持架安装于冲压作业的装置上；所述保持架包括纵梁和高度调节梁；所述纵梁沿纵向延伸形成且安装于冲压作业的装置，所述高度调节梁可调节高度的连接于纵梁；所述防护机构安装于高度调节梁。
进一步，所述保持架还包括架设于纵梁顶部的横梁，所述高度调节梁通过横梁与纵梁连接，且所述高度调节梁位于纵梁沿横向的外侧。
进一步，所述保持架还包括将横梁和高度调节梁连接的调节座，所述高度调节梁上具有安装位Ⅰ，所述调节座上安装有用于将高度调节梁沿高度方向固定的第一连接件，所述第一连接件与高度调节梁的安装位Ⅰ固定连接；所述安装位Ⅰ为沿高度方向布置于高度调节梁的多个，所述第一连接件通过与位于不同位置的安装位Ⅰ连接，调节高度调节梁的高度方向位置；或者所述安装位Ⅰ为沿高度方向开设的槽状结构，所述第一连接件沿高度方向可被限位的滑动设置于安装位Ⅰ，调节高度调节梁的高度方向位置。
进一步，所述横梁上具有安装位Ⅱ，所述调节座上还安装有用于将高度调节梁沿横向固定的第二连接件，所述第二连接件与横梁的安装位Ⅱ固定连接；所述安装位Ⅱ为沿横向布置于横梁的多个，所述第二连接件通过与位于不同位置的安装位Ⅱ连接，调节高度调节梁的横向位置；或者所述安装位Ⅱ为沿横方向开设的槽状结构，所述第二连接件沿横方向可被限位的滑动设置于安装位Ⅱ，调节高度调节梁的横向位置。
进一步，所述安装位Ⅰ为沿高度方向间隔布置于高度调节梁的若干个调节孔，所述安装位Ⅱ为沿横向开设于横梁的滑槽；所述调节座通过第一连接件与若干个调节孔中的任意一个连接在高度方向上将高度调节梁限位，所述调节座通过第二连接件滑动设置于滑槽，且第二连接件具有将调节座沿横向限位于横梁的定位件，以使得在横向上将高度调节梁限位。
进一步，所述防护机构包括壳体和调节件，所述调节件可沿纵向调节的设置于壳体，所述壳体连接于高度调节梁。
进一步，所述调节件至少包括丝杠和驱动丝杠的驱动件，所述丝杠的丝杆上连接有位于壳体内在丝杆上运动的连接板，所述连接板上连接有吊臂，所述吊臂上连接有手臂固定组件。
进一步，所述壳体内设有防撞块，所述防撞块至少为两个，两个所述防撞块分设在丝杆的轴向两端，所述连接板位于两个所述防撞块之间的与丝杆连接。
进一步，所述手臂固定组件通过套臂连接在吊臂上，所述套臂沿高度方向可被限位的活动设置于吊臂；所述手臂固定组件至少包括万向节、连接杆构件和手臂固定件，所述手臂固定件和万向节通过连杆构件连接，所述万向节连接在套臂上。
进一步，所述壳体通过吊臂梁连接高度调节梁，所述高度调节梁为两根，两根所述高度调节梁沿纵向分设在吊臂梁的两端；防护机构为两组，所述纵梁为对应于防护机构布置的两根，每组防护机构通过两根高度调节梁安装于对应纵梁，所述横梁为对应于高度调节梁布置的两根，两根所述横梁沿横向与两根纵梁连接，两根横梁和两根纵梁构成沿高度方向投影呈“井”字形的构造。

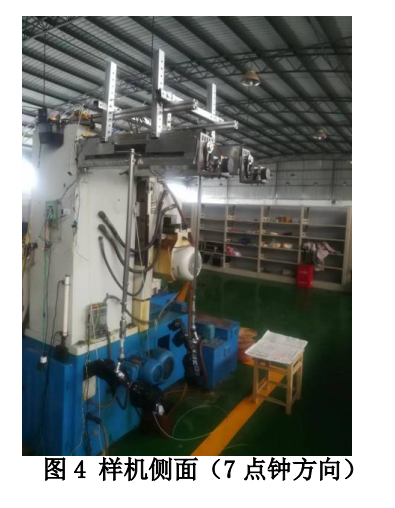

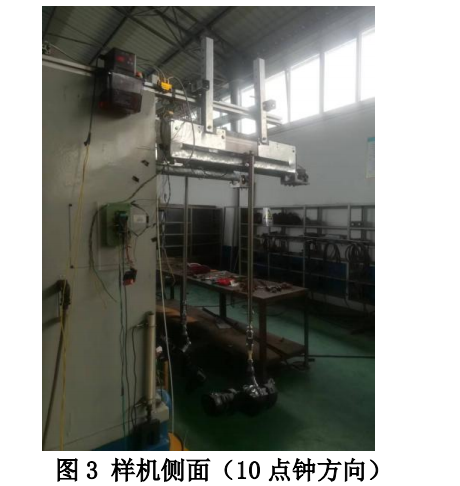

本实用新型的有益效果是：本实用新型公开的一种用于冲压作业的悬臂式防护装置，防护机构直接通过保持架安装于冲压作业的装置上，使得节省了专门架设防护机构的支架，以及节省了占地面积，使得防护机构以悬臂式的构造安装于冲压作业的装置上，充分利用了冲压作业的装置和现场的空间，其结构更紧凑、占地面积更小，使其充分利用现场的空间，不干涉现有的现场环境，起到防护作用；采用纵梁将高度调节梁安装于冲压作业的装置，使得形成沿纵向向外延伸的悬臂构造，由于生产方式是沿纵向放置和取下待加工件，纵向布置的悬臂构造更符合实际操作防护的要求，并且防护机构安装于高度调节梁，可以随着高度调节梁在纵梁上的高度调节，使得更符合不同高度的操作工人的使用需求，提高适用性和适配性，所述防护机构能够在工人冲压作业时对手臂和人手进行防护，防止冲头下降过程的惯性对人手的不可逆损伤。
