名称:一种新型拉结件及拉结结构
专利人; 邵苗根
专利号:202020484074.8
技术领域
本实用新型属于施工技术技术领域,特别涉及一种新型拉结件及拉结结构。
背景技术
混凝土构件是指用钢筋混凝土制成的梁、板、柱等基础构件。砌体是由块体和砂浆(即粘结剂)砌筑而成的墙或柱。通过将混凝土构件与砌体配合,能够搭建起建筑物。拉结件是一种能够将砌体与混凝土构件拉结在一起的部件,能够起到防止砌体开裂的作用。
目前,传统的拉结件,如专利号为CN201010291612.2的《一种加气混凝土砌块墙体拉结件》,其包括L型铁件,L型铁件的表面开设有若干孔,射钉穿过孔能够将L型铁件分别固定在砌体和混凝土构件上,同时在砌体和混凝土构件的缝隙间填充砂浆,便完成施工。但是,上述施工中,射钉会破坏砌体的结构,同时使用铁锤敲打射钉会导致各层砂浆外挤,影响砌块与砌块间的粘结效果和墙体平整度。
实用新型内容
本实用新型为了解决上述技术问题提供一种新型拉结件及拉结结构,其能够解决目前拉结件通过射钉会破坏砌体的结构,同时使用铁锤敲打射钉会导致各层砂浆外挤,影响砌块与砌块间的粘结效果和墙体平整度的问题。

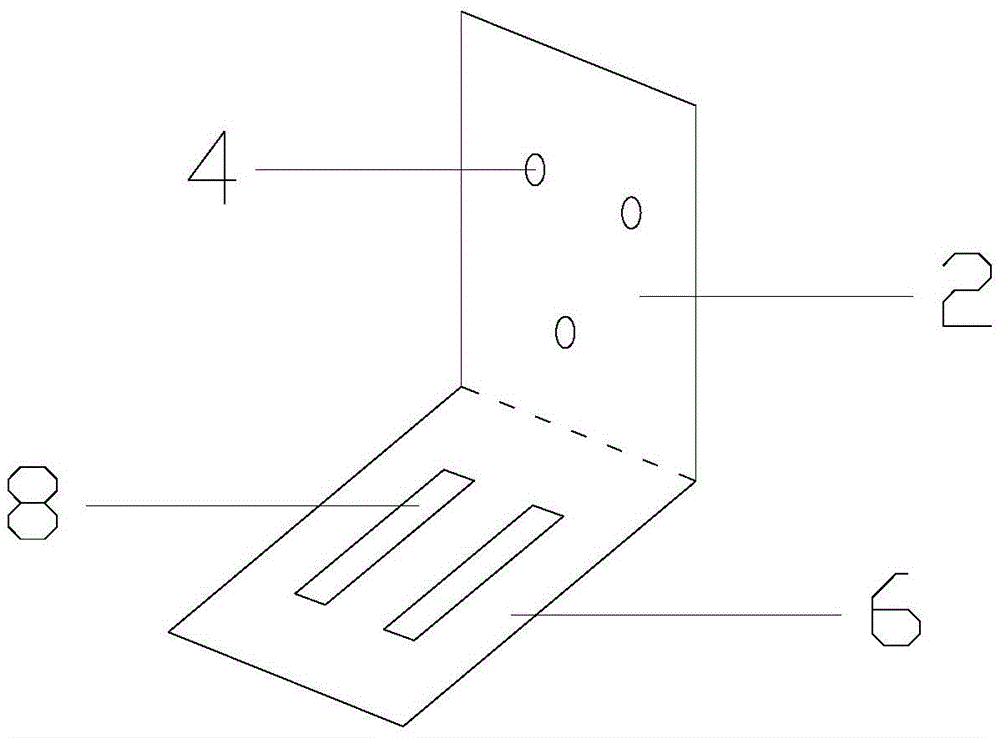

本实用新型解决上述技术问题的技术方案如下:一种新型拉结件,其包括:第一固定件和第二固定件,所述第一固定件与第二固定件连接形成L型结构,所述第一固定件上开设有若干贯穿所述第一固定件的固定孔,所述第二固定件上开设有若干贯穿所述第二固定件的条形通槽。
本实用新型的有益效果是:
(1)第二固定件通过粘结剂与砌体连接,避免破坏砌体,同时确保拉结强度和砌体平整度;
(2)第一固定件与第二固定件区分明显,不易安装出错;
(3)本实用新型拉结件有助于提高施工效率,且操作方便;
(4)本实用新型拉结件能够降低施工成本。
在上述技术方案的基础上,本实用新型还可以做如下改进。
进一步,若干所述条形通槽相互平行设置。
采用上述进一步方案的有益效果是:若干条形通槽平行设置,能够增强拉结件与砌体的拉结效果,稳定可靠。
进一步,所述固定孔的数量为2-3个;所述条形通槽的数量为1-2条。
进一步,所述第一固定件的长度为L1,所述第二固定件的长度为L2,所述L1和L2满足关系:L2=(1.2-1.5)L1。
采用上述进一步方案的有益效果是:通过限定第一固定件与第二固定件的长度,能够使砌体与混凝土构件粘接更牢靠。
进一步,所述第一固定件为铝质第一固定件或热镀锌第一固定件;所述第二固定件为铁质第二固定件或热镀锌第二固定件。
另外,本实用新型还提供一种拉结结构,其包括:竖直或水平设置的混凝土构件、水平设置的砌体和上述拉结件,所述砌体侧面通过粘结剂连接竖直设置的所述混凝土构件侧面,所述拉结件位于所述砌体的上方,所述拉结件第一固定件通过射钉固定连接所述混凝土构件侧面,所述拉结件第二固定件通过粘结剂固定连接所述砌体的顶面;
或者所述砌体位于水平设置的所述混凝土构件下方,所述砌体顶面通过粘结剂连接所述混凝土构件底面,所述拉结件第一固定件位于所述砌体与所述混凝土构件之间,所述拉结件第一固定件通过射钉固定连接所述混凝土构件底面,所述拉结件第二固定件位于所述砌体的侧面,所述拉结件第二固定件通过粘结剂固定连接所述砌体的侧面。
采用上述进一步方案的有益效果是:本实用新型拉结结构的整体平稳性较好,质量较高,不易开裂,使用寿命更长。
进一步,所述第二固定件远离所述第一固定件的一端设置有固定插件,所述固定插件与所述第二固定件之间留有预定夹角;所述砌体的顶面或侧面设有插槽,所述插槽与所述固定插件相对应。
采用上述进一步方案的有益效果是:通过固定插件与插槽,能够扩大第二固定件与砌体的接触面,从而增强拉结效果。
进一步,所述预定夹角为90°±5°。
采用上述进一步方案的有益效果是:通过设置预定角度能够对改变作用力的方向,有助于增强拉结牢固性。
进一步,所述固定插件的长度为1-5cm。
采用上述进一步方案的有益效果是:通过限定固定插件的长度,能够确保固定插件的作用力,同时防止破坏砌体。
