名称：竖井式立体组合殡葬墓地

专利号：202220625576.7

专利人： 吴康燕

技术领域

本实用新型涉及殡葬领域，具体涉及一种竖井式立体组合殡葬墓地。

背景技术

根据我国人口基数庞大这一基本国情，墓地资源已经陷入紧缺状态。民政部一零一研究所发布的《中国殡葬事业发展报告》指出，全国人口每年死亡约800万，全国大部分省份的现有墓穴都将在10年内用完。北京、上海、广州等墓地紧缺，开始限售墓位。就拿上海来说，经营性墓园的可用土地只剩2000亩，而每年要消耗100亩到120亩左右，再过十几年就要进入入不敷出的状态。

实用新型内容

为解决背景技术中墓地紧张的问题，现提供一种竖井式立体组合殡葬墓地，用以实现墓地的高效利用。

竖井式立体组合殡葬墓地，包括传送装置和本体，所述本体包括中心主坑道和4个副坑道，所述副坑道内依次层叠设置有多个骨灰盒存放点，所述主坑道壁、副坑道壁安装有不锈钢板用于加固。

进一步地，所述中心主坑道内设置有传送装置，所述传送装置包括，伺服电机、限位管、套管、支撑板，所述套管嵌套在限位管上，所述套管可沿限位管设置方向竖直上下运动，所述套管与支撑板焊接固定，所述套管上安装有电动推杆，所述套管与伺服电机通过钢索相连接。

进一步地，所述中心主坑道底部设置有排水管道。

有益效果：本实用新型有益效果是通过多个骨灰存放点在副坑道内依次层叠，这种墓地设置容量高，大大提高了土地的利用效率。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

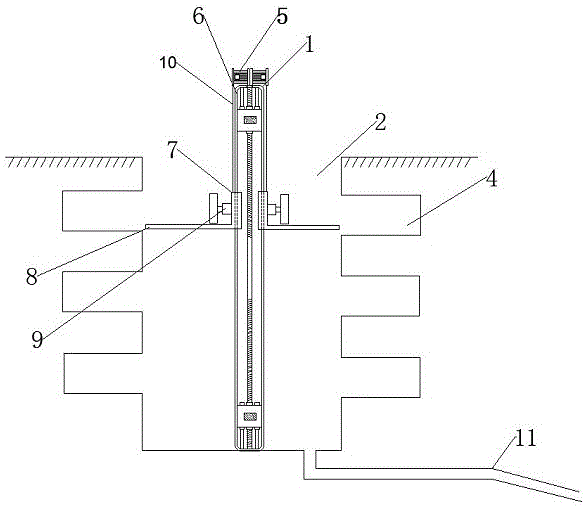

图1为本实用新型截面结构示意图；

图2为本实用新型结构示意图；

图3为本实用新型俯视结构示意图。

图中：传送装置-1，中心主坑道-2，副坑道-3，骨灰盒存放点-4，伺服电机-5，限位管-6，套管-7，支撑板-8，电动推杆-9，钢索-10，排水管道-11。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1，图2，图3所示采用机械和人工开采，在地下每掘进1米时用方形钢桶进行加固，防止渗水塌陷，在放置骨灰盒时，将骨灰盒放置在支撑板8上，启动伺服电机5转动拉动钢索10进而控制套管7上下移动，移动到骨灰盒存放点4入口时启动电动推杆9将骨灰盒推入，当墓地内骨灰盒存满时拆除传送装置1，将中心主坑道2内填土，每1米填土进行夯实，以此类推，当全部完工时，地上修建纪念塔，雕刻姓名用于纪念，进一步地优选的实施例不用传送装置1可使用人工搭梯子的方式进入中心主坑道2在骨灰盒存放点4放置骨灰盒。

以上所述实施例仅表达了本发明的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对申请专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
