名称:一种室内空气对流式油烟机
专利号;202220041982.9
专利人:王鹏
技术领域
本实用新型涉及空气对流式油烟机体是指一种室内空气对流式油烟机。
背景技术
现有的家庭厨房油烟机工作原理,是将室内锅灶产生的油烟废气通过电风扇的转动吸入管道并排到室外,油烟废气是被气流带出。如果在家里门窗关闭的情况下,随着油烟机的排气,室内气压会逐渐低于室外气压,这时油烟机排气会减少,吸烟效果会变差,甚至负压继续严重,会使下水道气体回流,污染室内空气。
实用新型内容
本实用新型要解决的技术问题是克服上述技术的缺陷,提供一种室内空气对流式油烟机。
为解决上述技术问题,本实用新型提供的技术方案为一种室内空气对流式油烟机:包括油烟机体,所述油烟机体设有上盖,以及四块挡风板,所述油烟机体挡风板上部的四个侧面均分布有若干通气孔,所述上盖上部设有排气管道以及吸气管道,所述排气管道下端穿过上盖与烟机体内部的吸烟箱连接,所述吸气管道下端穿过上盖进入油烟机体内部与若干通气孔连通。
作为改进,所述排气管道为Z型,所述排气管道穿过墙体的外部朝上,所述吸气管道为U型,所述吸气管道穿过墙体的外部朝下,所述排气管道的外端口高于吸气管道的外端口。
作为改进,所述排气管道穿过墙体的外端口处设有口盖。
本实用新型与现有技术相比的优点在于:当需要使用时,开启油烟机体,排气管道排出油烟,吸气管道因室内负压自然吸气,维持室内气压正常。
本室内空气对流式油烟机,充分发挥吸烟功率和效果,改善室内空气质量,具有很高的实用价值和推广价值。
附图说明

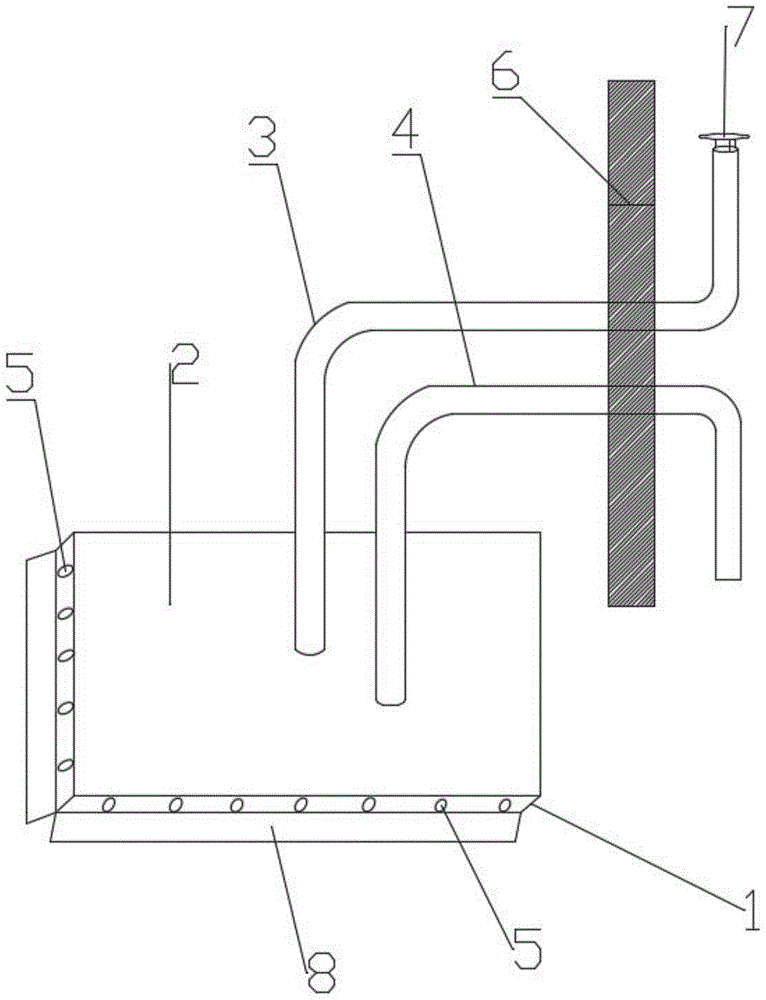

图1是本实用新型一种室内空气对流式油烟机的结构示意图。
如图所示:1、油烟机体,2、上盖,3、排气管道,4、吸气管道,5、通气孔,6、墙体,7、口盖,8、挡风板。
具体实施方式
下面结合附图对本实用新型一种室内空气对流式油烟机做进一步的详细说明。
结合附图1,一种室内空气对流式油烟机:包括油烟机体1,所述油烟机体1设有上盖2,以及四块挡风板8,所述油烟机体1挡风板8上部的四个侧面均分布有若干通气孔5,所述上盖2上部设有排气管道3以及吸气管道4,所述排气管道3下端穿过上盖2与烟机体1内部的吸烟箱连接,所述吸气管道4下端穿过上盖2进入油烟机体1内部与若干通气孔5连通。
所述排气管道3为Z型,所述排气管道3穿过墙体6的外部朝上,所述吸气管道4为U型,所述吸气管道4穿过墙体6的外部朝下,所述排气管道3的外端口高于吸气管道4的外端口。
所述排气管道3穿过墙体6的外端口处设有口盖7。
本实用新型在具体实施时,当需要使用时,开启油烟机体1,排气管道3排出油烟,吸气管道4因室内负压自然吸气,维持室内气压正常。
本室内空气对流式油烟机,充分发挥吸烟功率和效果,改善室内空气质量,具有很高的实用价值和推广价值。
以上对本实用新型及其实施方式进行了描述,这种描述没有限制性,附图中所示的也只是本实用新型的实施方式之一,实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示,在不脱离本实用新型创造宗旨的情况下,不经创造性的设计出与该技术方案相似的结构方式及实施例,均应属于本实用新型的保护范围
