名称:一种垂钓阳伞

专利号:202122181032.4

专利人:宁左攀

项目介绍:

本实用新型涉及一种垂钓阳伞,包括伞杆、伞骨和伞面,伞面由若干成辐射状均匀分布在伞杆一周的伞骨支撑,并分割出与伞骨数量相同的伞瓣;其特征在于:在一伞瓣上沿辐射方向开设有裂口,该裂口两侧边沿的伞面上,设置有快拆结构的定位件。本实用新型具有构思巧妙、设计合理、结构简单、使用方便的特点,尤其适合于垂钓,使用时将带有裂口伞瓣对应挥杆方向,打开快拆结构的定位件,避免出挥杆空间,极大便利垂钓者,做到遮阳挡雨和挥杆两不误,增加垂钓专注度和乐趣。

技术领域:

本实用新型属于伞具领域,特别涉及一种垂钓阳伞,尤其适合于垂钓提杆和挥杆动作。

背景技术:

现有适合垂钓遮阳挡雨的伞,与民用伞无异,包括有伞杆、伞骨和由伞骨支撑起的伞面,无非选择阳伞的规格更大而已。大规格阳伞具有更大的遮罩范围,但也妨碍垂钓者抛投时的挥杆,以及中鱼时的提杆动作。而较佳之钓位往往处于河道太阳照射的阳面,往往还需压低阳伞前沿,无疑又缩小了挥杆范围。专利公报虽然也公开不少为垂钓设计的专用伞,但也只考虑到伞杆支撑固定或增加与鱼具装备关联等功能,或者根据天气变化设计的多层可选择伞面方案,但均未涉及到改善挥杆空间的思路。

发明内容:

本实用新型的目的是设计一种伞面上设置有可打开结构的垂钓阳伞。

本实用新型技术方案是这样实现的:一种垂钓阳伞,包括伞杆、伞骨和伞面,伞面由若干成辐射状均匀分布在伞杆一周的伞骨支撑,并分割出与伞骨数量相同的伞瓣;其特征在于:在一伞瓣上沿辐射方向开设有裂口,该裂口两侧边沿的伞面上,设置有快拆结构的定位件。

所述定位件指的是下列之一结构:一、拉链;二、尼龙搭扣;三、磁吸带;四、塑胶四合扣。

所述定位件指的是以磁吸带为基础,再配合拉链、尼龙搭扣或塑胶四合扣形成组合结构。

所述裂口深度不大于伞面半径的五分之四,裂口端部的伞面缝制有加强层。

所述伞面为一层或双层抗风结构,包括伞顶面和伞沿面两部分,其中在一伞沿面上开设一道或两道贯穿的裂口;开设有两道裂口的伞瓣能取下。

本实用新型具有构思巧妙、设计合理、结构简单、使用方便的特点,尤其适合于垂钓,使用时将带有裂口伞瓣对应挥杆方向,打开快拆结构的定位件,避免出挥杆空间,极大便利垂钓者,做到遮阳挡雨和挥杆两不误,增加垂钓专注度和乐趣。

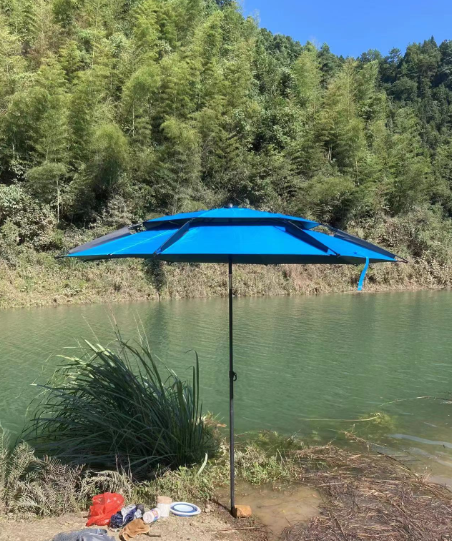

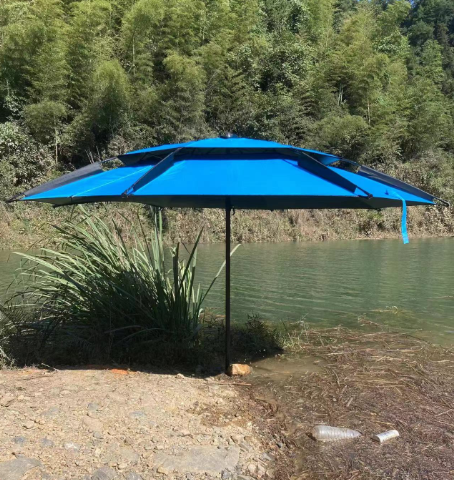

图片1图片2
