名称：一种多用型屑饼机

专利号：202210736750.X

专利人：王海会;

技术领域

本发明涉及垃圾分拣设备领域，特别是涉及一种多用型屑饼机。

背景技术

目前，机加工车间内，工作的时候设备会产生大量的金属屑。金属屑是一种会造成严重污染的废料，它的回收处理是一项重要的环保技术。

铁屑废料在进行运输时，会占据大量空间，大约三吨铁屑就需要用186m2，极大的浪费了空间，但是在通过铁屑压饼机进行定型后，铁屑的储存空间为85m2，节约空间率为54.3％，同时由于散状铁屑比较零散，不容易整理，3吨左右的铁屑需要9.6米货车运输，而压成饼后只需要用4.6米的火车便可以运输，极大的节约了运输成本，并且铁屑售出价格只是废旧钢铁价格的二分之一，压成饼状后体积缩小，销售价格提高了30％。铁屑废料的处理需要用到金属屑饼机。

金属屑饼机是将大量蓬松的金属屑放入倒口槽中，利用压缩模具通过热压的方式将金属屑压缩成圆饼状的屑饼。屑饼便于运输且效益高，是一种理想的处理办法，且可以节约空间、降低运输成本和售价高，越来越多的人在使用这一类的设备。随着时间的延长，现有的屑饼机的缺点也慢慢显露出来。

目前的屑饼机的主要缺陷是：只能每次加工一个屑饼，无法实现一次加工明多个屑饼，另外，现有的设备的液压缸长时间实用会出现位置的偏差，导致下压过程中无法实现直上直下，影响屑饼的成型。

发明内容

鉴于以上所述现有技术的缺点，本发明的目的在于提供一种多用型屑饼机，用于解决现有技术中存在的问题，保证屑饼成型过程中液压缸的直上直下工作，并且实现一次制成多个屑饼，实现一机多用。

为实现上述目的及其他相关目的，本发明提供的技术方案是：

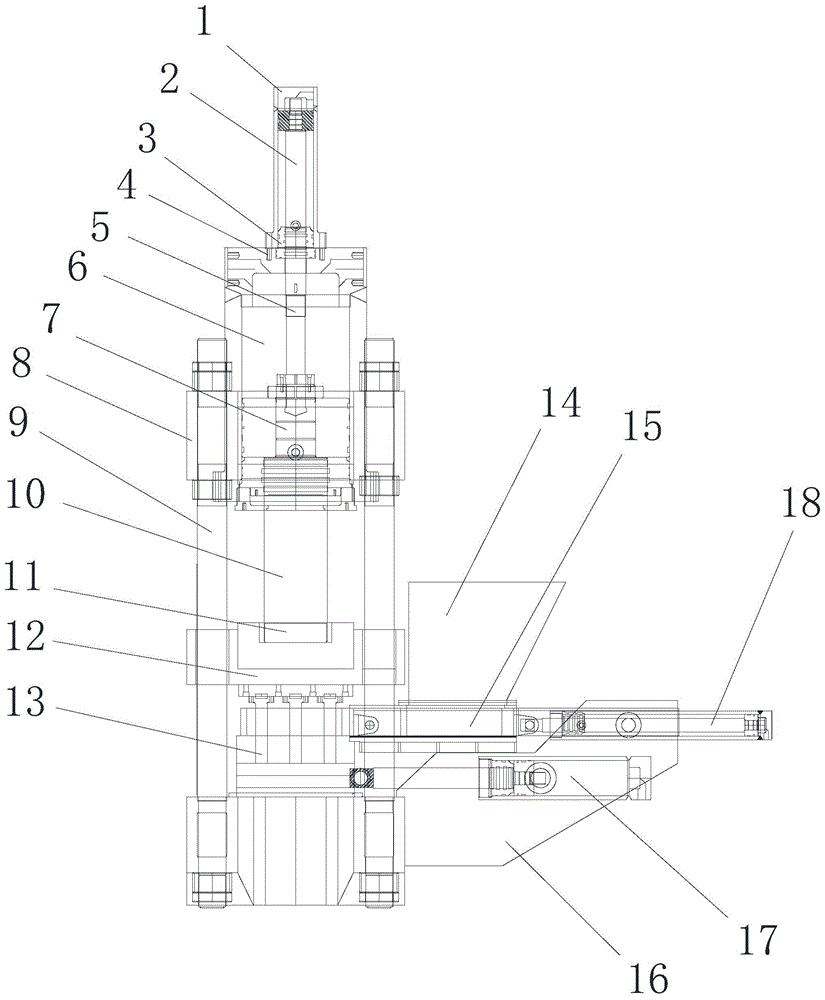

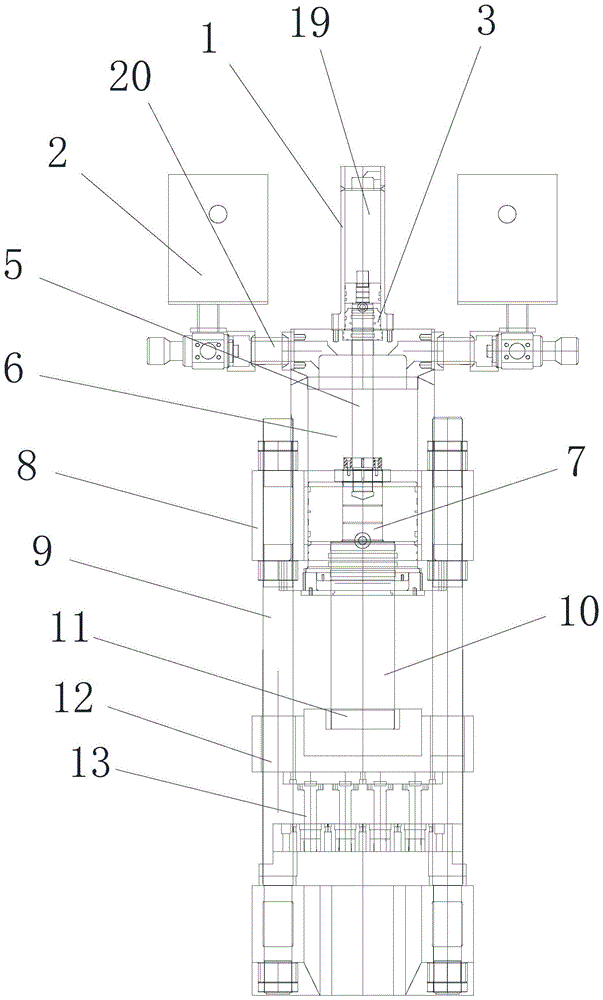

一种多用型屑饼机，包括机架，机架上自上而下依次设置有下压动力装置、传动机构、多用模具成型装置和进料装置；所述下压动力装置包括竖向安装在机架上端的动力支架，动力支架与机架之间设置有镶嵌设计的衬套；所述动力支架内安装有下压动力机构，下压动力机构贯穿衬套并传动连接传动机构；所述传动机构包括安装在机架上的导向机构和安装在导向机构内的传动轴；所述传动轴的上端与下压动力机构传动连接，且传动轴的下端连接多用模具成型机构；所述多用模具成型机构包括竖向滑动安装在机架上的压板，压板的下端面上安装有若干个上模具组件；所述机架的下部安装有对应上模具组件的下模具组件；所述进料装置包括安装在机架一侧且对应下模具组件的进料支架，进料支架内设置有横向的进料腔体，进料腔体的内部出口位于下模具组件的上端面位置；所述进料支架上安装有进料斗；所述进料支架上安装有横向推料机构，横向推料机构的端部设置在进料腔体内。

作为本发明所述的一种优选方案，其中：所述衬套的内侧面上设置有若干个衬套凹槽，机架上设置有与衬套凹槽相对应的凹槽；所述的衬套凹槽和所述的凹槽之间装配有密封圈。

作为本发明所述的一种优选方案，其中：所述下压动力机构包括安装在动力支架内且竖向向下设置的液压缸，液压缸的活塞杆传动连接传动轴；所述机架上安装若干横向的支架，每一个所述的支架上安装有油路；每一个所述的支架上安装有竖向的油液容器，油路的两端分别连通液压缸和油液容器。

作为本发明所述的一种优选方案，其中：所述导向机构包括设置在机架侧边且竖向设置的若干导向轴；所有的导向轴上共同套接有导向座；所述传动轴安装在导向座上。

作为本发明所述的一种优选方案，其中：所述导向座内安装有变径连接头，变径连接头的上端传动连接活塞杆，下端传动连接传动轴。

作为本发明所述的一种优选方案，其中：所述压板的上端连接有法兰盘，且法兰盘连接传动轴的下端。

作为本发明所述的一种优选方案，其中：所述上模具组件包括安装在压板下端面上的若干压轴；所述下模具组件包括下模具底座以及安装在下模具底座上的若干下模具；所述压轴向下运动到下模具内实现压缩操作。

作为本发明所述的一种优选方案，其中：所述横向推料机构包括横向安装在进料支架上的进料油缸，进料油缸的活塞杆传动连接有推料板。

作为本发明所述的一种优选方案，其中：所述压板的侧边设置有通孔；所述压板上的通孔套接在导向轴上。

作为本发明所述的一种优选方案，其中：所述机架的一侧设置有控制器，控制器连接外部电源、液压缸和进料油缸。

如上所述，采用了上述技术方案，与现有技术相比肩，具有以下有益效果：

1、本发明是在压板上安装多个压轴，并且配合多个下模具，金属屑进入到下模具中，压轴在压板的驱动下实现下压，压缩作业后制成屑饼，在这过程中下模具和压轴是可以自由组合的，用途增加，实现一机多用，且加工效率提升。

2、本发明在上部的液压缸上通过油路连通多个油液容器，实现快速出油和补油，实现液压缸的快速增压和快速减压，这是因为液压缸内增加了活塞上部的空间，活塞向下运动后，活塞上部的液压缸本身的液压油和油液容器内的液压油进入到液压缸内，增加了活塞向下的压力，同时液压缸内的上部有了更大的负压。压缩操作完成后，活塞向上运动，负压会产生虹吸作用，带动活塞轻松上升，并且液压油平分配在液压缸和油液容器内。这样的工作方式实现快速出油和补油，工作效率得到了很大的提升。

3、本发明中采用了两组导向的设计，压板的导向和导向座的导向实现双导向，保证压饼作业的方向准确。

4、本发明中采用油缸和推板进行进料，机械能送料保证送料的速度和重量，可以保证每次压饼都可以有足够的金属屑。
