名称：防返水返味防砂层积水多功能地漏

专利人;肖朝波

专利号：202220835426.9

技术领域

本实用新型属于排水管道系统技术领域，具体是一种防返水返味防砂层积水多功能地漏。

背景技术

地漏是一种常用的地面排水工具，地面污水经地漏排至建筑落水管。由于地漏与排污管直接连通，会发生返水或反味情况，此外，地砖或地板以下砂浆层的积水对建筑物有较大危害，且在发生初期不易发现，即使能及时发现也很难处理，需要花费大量的时间和物资，具有较大的安全隐患。

发明内容

为了克服背景技术中存在的问题，本实用新型提供了一种防返水返味防砂层积水多功能地漏，不仅能有效防止返水返味，且能将楼面和砂浆层的积水及时导走，避免积水影响建筑的安全性和室内居住环境；且在需要清理时，还能取出清理。

为实现上述目的，本实用新型是通过如下技术方案实现：

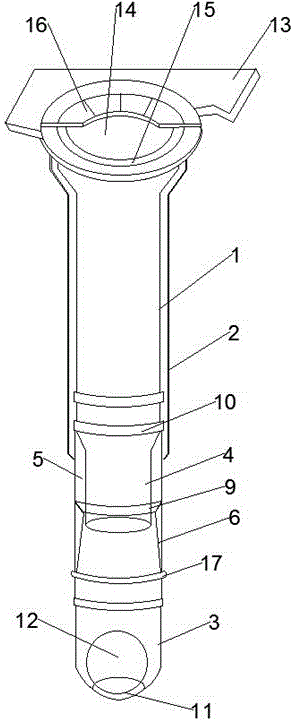

所述的防返水返味防砂层积水多功能地漏包括进水管、沙层漏水管、变径管、进水口组件、多功能漏水管和托管；所述沙层漏水管的管壁上开设有进水孔；进水管与沙层漏水管为同心套管结构，进水管在内、沙层漏水管在外，二者之间留有排水空腔；所述进水口组件连接在进水管和沙层漏水管的上端。

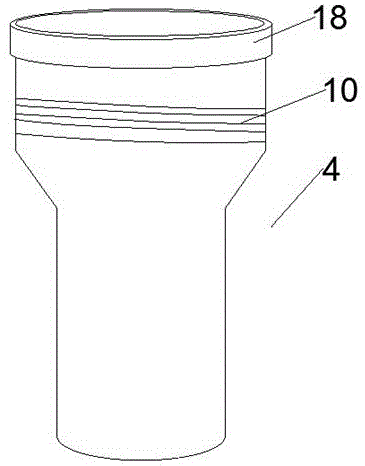

作为优选，所述进水管外围螺纹状下端连接变径管，所述变径管上粗下细。

作为优选，所述多功能漏水管包括过度收水管；所述过度收水管上端连接在变径管上；所述过度收水管上端设置在沙层漏水管内；所述过度收水管下端设置在建筑落水管内。

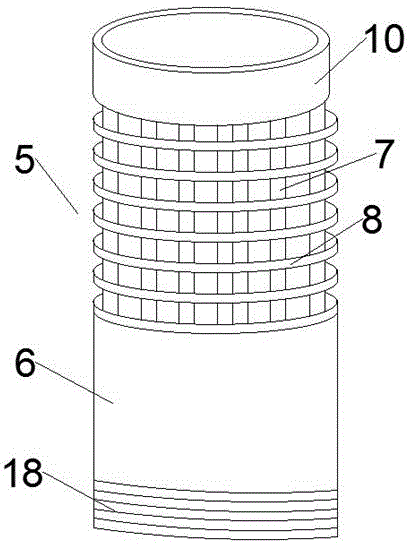

作为优选，所述过度收水管为管网结构，包括内部通水渠道和包裹在渠道的外网，过度收水管下端设有内收的斜口、下端与卡阻管连接；所述变径管的下端长于过度收水管的斜口；过度收水管的结构或只设有渠道，且在渠道的下端设置内收的斜口。

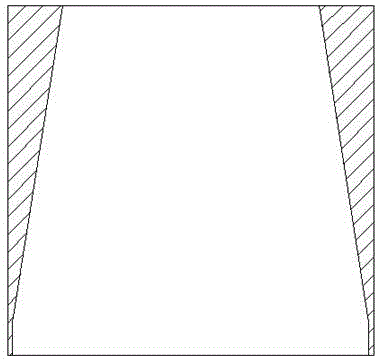

作为优选，所述多功能漏水管还包括卡阻管；所述卡阻管为内径上小下大的管状结构，下端连接在托管的上端口。

作为优选，所述托管下端开设有出水口，上端与卡阻管连接；所述托管内设有浮体，出水口的口径小于浮体外径；所述浮体可上下浮动地设置在托管和卡阻管之间。

作为优选，所述卡阻管外设有抗压垫。

作为优选，所述连接为螺纹连接、卡接或套接。

作为优选，所述进水管的外壁布满外螺纹。

作为优选，所述的进水口组件包括支板、导水环盖、收水口、拉环和沙层漏水管上段；所述支板设有与沙层漏水管上端相匹配的孔洞，沙层漏水管与支板通过该孔洞密封卡接；所述收水口和沙层漏水管上段为漏斗状，漏斗状之间通过卡槽密封扣合；所述收水口与进水管的上端连接；所述收水口内壁上安装有拉环，外盖合有导水环盖；所述支板在导水环盖外。

作为优选，所述多功能漏水管和托管均插入建筑落水管内；所述沙层漏水管的下端口与建筑落水管管口齐平；所述沙层漏水管的下端长于进水管，所述过度收水管的上端高于沙层漏水管的下端口，所述过度收水管的下端低于沙层漏水管的下端口。

作为优选，收水口、进水管、变径管、多功能漏水管和托管固定连接在沙层漏水管和建筑落水管内形成活塞结构。

本实用新型的有益效果：

本实用新型通过设置同心套管结构的进水管和沙层漏水管，地面水可经过进水管流走、砂浆层积水可经过沙层漏水管流走，相对于普通地漏，本实用新型可以同时满足地面水和砂浆层积水的排放，能有效防止砂浆层大量积水对建筑结构的影响和居住舒适性。

本实用新型通过设置变径管、以及下端设有内收斜口的过度收水管、以及变径管下端长于过度收水管的结构，可避免楼面排水进入沙层漏水管或砂浆层，能保持管道外环境的干爽，同时也便于砂浆层的积水从下斜式开口流入卡阻管。

本实用新型通过在托管上设置出水口、设置内径上小下大的阻卡和浮体，在排水时，浮体浮起，水从托管的出水口排走；当发生返水时，浮体阻挡在卡阻管内，防止返水，当不存在排水和返水的时候，浮体堵住托管的出水口，起到阻止返味的作用。

本实用新型通过设置抗压垫，当发生返水时，返水顺着出水口上涌，浮体阻挡在多功能漏水管内，防止返水上涌；同时多功能漏水管内压增大，返水就会从多功能漏水管外壁和建筑落水管内压力小的地方渗透，当涌到抗压垫时，抗压垫就会阻止返水现象继续发生，双重阻断返水涌到沙层和室内。
